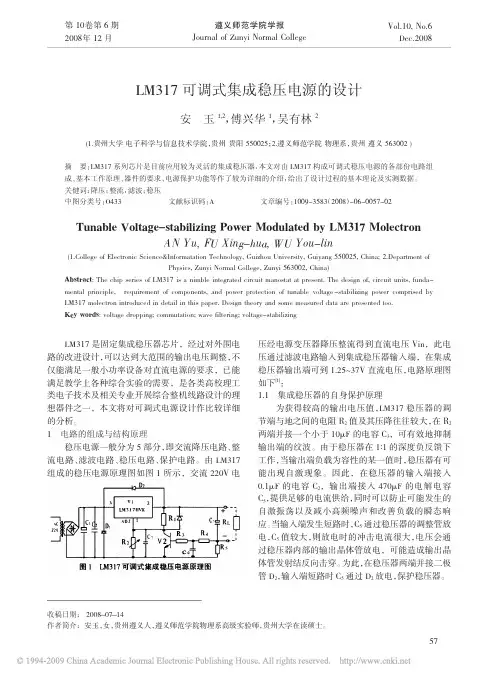

基于LM317的可调直流稳压电源0. 引言LM3l7是具有TO－220、TO－3、TO－202和TO－39等多种封装的三端可调稳压集成电路，该芯片具有输出电压可调、性价比高、工作稳定等特点，广泛应用于音响前级电路、精密电路和电子制作等对电源精度要求较高的领域。
利用LM317构成的可调直流稳压电源典型电路如图8－2所示，该电路输出电压范围为0～35V，输出电流为IA，适用于小功率家用电器用电。

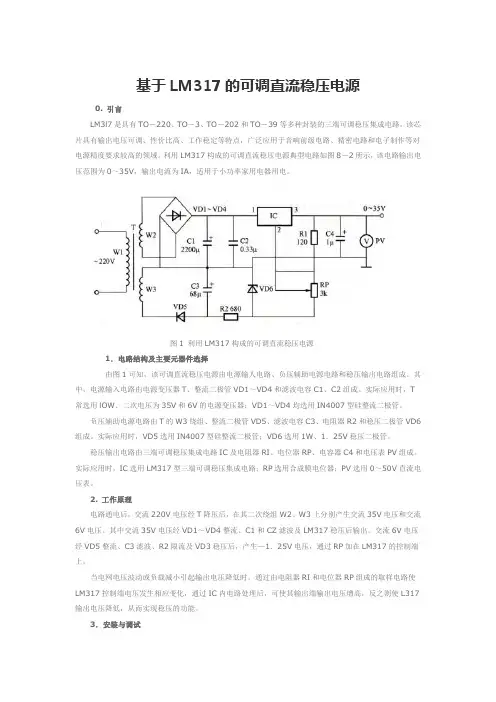

图1 利用LM317构成的可调直流稳压电源1．电路结构及主要元器件选择由图1可知，该可调直流稳压电源由电源输人电路、负压辅助电源电路和稳压输出电路组成。
其中，电源输入电路由电源变压器T、整流二极管VD1～VD4和滤波电容C1、C2组成。
实际应用时，T 常选用lOW、二次电压为35V和6V的电源变压器；VD1～VD4均选用IN4007型硅整流二极管。
负压辅助电源电路由T的W3绕组、整流二极管VD5、滤波电容C3、电阻器R2和稳压二极管VD6组成。
实际应用时，VD5选用IN4007型硅整流二极管；VD6选用1W、1．25V稳压二极管。
稳压输出电路由三端可调稳压集成电路IC及电阻器RI、电位器RP、电容器C4和电压表PV组成。
实际应用时，IC选用LM317型三端可调稳压集成电路；RP选用合成膜电位器；PV选用0～50V直流电压表。
2. 工作原理电路通电后，交流220V电压经T降压后，在其二次绕组W2、W3上分别产生交流35V电压和交流6V电压。
其中交流35V电压经VD1～VD4整流、C1和CZ滤波及LM317稳压后输出。
交流6V电压经VD5整流、C3滤波、R2限流及VD3稳压后，产生—1．25V电压，通过RP加在LM317的控制端上。
当电网电压波动或负载减小引起输出电压降低时。
通过由电阻器RI和电位器RP组成的取样电路使LM317控制端电压发生相应变化，通过IC内电路处理后，可使其输出端输出电压增高，反之则使L317输出电压降低，从而实现稳压的功能。
LM317可调稳压器应用电路lm317是常见的可调集成稳压器，最大输出电流为2.2a，输出电压范围为1.25～37v。
基本接法如下：1，2脚之间为1.25v电压基准。
为保证稳压器的输出性能，r1应小于240欧姆。
改变r2阻值即可调整稳压电压值。
d1，d2用于保护lm317。
uo=(1+r2/r1)*1.25lm317t应用电路一例用lm317t制作调节器稳压电源，常因电位器接触不良并使输入电压增高而焚毁功率。
如果减少一只三极管（如下图右图），在正常情况下，t1的基极电位为0，t1截至，对电路并无影响；而当w1接触不良时，t1的基极电位下降，当跌至0.7v时，t1导通，将lm317t的调整端电压减少，输入电压也减少，从而对功率起著维护促进作用。
例如换成三极管、断裂w1中心点连线，3.8v大电珠立刻焚毁，测输入电压高达21v。
而巴列德t1时，大电珠亮度增大，此时lm317t输入电压仅为2v，从而有效率的维护了功率。
使w317稳压器从零伏起调用w317制作的稳压器，由于受到集成块内电其电路的管制,最高输入电压为1．25v。
而附图右图电路则可以并使电压从0v已经开始调整。
该电路和w317基本应用领域电路的不同之处就是减少了―组负压辅助电源。
稳压管dw负极对地电压为―1．25v，调压电位器w的下端没连到地端，而是直奔在稳压管负极，稳压电源的输入电压仍然从三端稳压器的输入端的与地之间赢得。
这样当w的阻值阳入至零时，r1上的1．25v电压刚好和dw上的-1．25v二者抵销，从而并使输入电压为ov。
该电路可以从0v起调，输入电压仅约30v 以上。
这里介绍的可调稳压电源可以实现从1.25v~30v连续可调，输出电流可到4a左右。
她采用最常见的可调试稳压集成电路w317组成电路的核心，关于她的详细指标参数可参阅这里。
下面简单介绍一下该电路的特点。
本电路中，由t2、d5、vw1、r5、r6、c10及继电器k形成自适应转换动作电路。
小制作之LM317可调稳压电源
下图是我制作该可调电源的原理图：
下面我简述一下各元件的相关功能：
1. D1~D4,是由整流二极管组成的整流桥将降压后的正弦波电压转换为单一方向的脉动电压;
2. C1，C2，C4，C5组成滤波电路，将脉动的电压变得平滑，其中大电容主要消除低频噪声，小电容则为消除高频噪声;
3. 为了减小R1上的纹波电压，在其上并联一个10uF的电容C3。
但是在开路时，C3会向稳压器调整端放电并使调整管发射结反偏，为了保护稳压管在其上加一个二极管D6，提供一个放电回路;
4. Q1为防止R1的中心触头接触不良使输出电压升高而损坏负载(正常情况下，R1中心触头直接接地，Q1无偏置电压而截止，当R1中心触头接触不良时，Q1因为有了偏置电压而导通，集电极变为低电位，使稳压管输出很低的电压);
5. D5则为输入短路保护，如果输入端短路，C4上的电压通过其释放，而。
三端可调节输出正电压稳压器LM317T 三端可调节输出正电压稳压器LM317是可调节3端正电压稳压器，在输出电压范围为1.2伏到37伏时能够提供超过1.5安的电流。
此稳压器非常易于使用，只需要两个外部电阻来设置输出电压。
此外还使用内部限流、热关断和安全工作区补偿之基本能防止烧断保险丝。
LM317服务于多种应用场合，包括局部稳压、卡上稳压。
该器件还可以用来制伏一种可编程的输出稳压器，或者，通过在调整点和输出之间接一个固定电阻，LM317可用作一种精密稳流器。
*输出电流超过1.5A*输出在1.2~37V之间可调节*内部热过载保护*不随温度变化的内部短路电流限制*输出晶体管安全工作区补偿*对高压应用孚空工作*避免置备多种固定电压使,317 稳压器从零伏起调电路、LM317T应用电路一例(转载)lm317LM317作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛的集成稳压块。
317系列稳压块的型号很多:例如LM317HVH、W317L等。
电子爱好者经常用317稳压块制作输出电压可变的稳压电源。
稳压电源的输出电压可用下式计算，Vo,1.25(1，R2/R1)。
仅仅从公式本身看，R1、R2的电阻值可以随意设定。
然而作为稳压电源的输出电压计算公式，R1和R2的阻值是不能随意设定的。
首先317稳压块的输出电压变化范围是Vo,1.25V—37V(高输出电压的317稳压块如LM317HVA、LM317HVK等，其输出电压变化范围是Vo,1.25V—45V)，所以R2/R1的比值范围只能是0—28.6。
其次是317稳压块都有一个最小稳定工作电流，有的资料称为最小输出电流，也有的资料称为最小泄放电流。
最小稳定工作电流的值一般为1.5mA。
由于317稳压块的生产厂家不同、型号不同，其最小稳定工作电流也不相同，但一般不大于5mA。
当317稳压块的输出电流小于其最小稳定工作电流时，317稳压块就不能正常工作。
当317稳压块的输出电流大于其最小稳定工作电流时，317稳压块就可以输出稳定的直流电压。
