LM337正负可调稳压电源

正负12V稳压可调直流电源作者：黄张祥张昊李松松摘要基于四个二极管通过电桥电路的连接，设计两个对称电路。

在每个电路都是由整流电路（四个二极管组成）、滤波电路（几个电容组成）、稳压电路（LM317或LM337稳压器组成）和二次滤波电路（几个电容组成）。

由LM317和LM337三端可调正负电压集成稳压器构成的正负输出稳压电源具有线路简单、外围元件少、稳压精度高、保护功能齐全和成本低廉等特点．因此．得到了广泛的应用。

通过滑动变阻器的控制和各元件的数据正确选择，达到一个正负12伏可调电源。

在原理图上有一系列的电容，具有虑波的作用，这样就实现了直流的目的。

[关键词]电路稳压可调直流整流滤波AbstractBased on four diode bridge circuit by connecting the design of two symmetrical circuit. In each circuit by the rectifier circuit is (four diodes), the filter circuit (composed of several capacitors), voltage regulator (LM317 or the LM337 voltage regulator components) and secondary filter circuit (composed of several capacitors). The LM317 and LM337 three-terminal adjustable regulator constitute positive and negative voltage integrated power supply with positive and negative output line is simple, less external components, the regulator, high precision, low cost protection function, and so on. So. Has been widely used. By sliding rheostat control and the correct choice of data elements to achieve a positive and negative 12 volt adjustable power supply. The schematic of a series of capacitors, has considered the role of waves, so to achieve the purpose of DC.一、引言电源是各种电子、电气设备工作的动力，是自动化部件不可缺少的组成部分，它广泛应用于科学研究、经济建设、国防设施及人民生活等各个方面，是电子设备和机电设备的基础。

LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图一、LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图---LM317 介绍LM317 是美国国家半导体公司的三端可调正稳压器集成电路。

LM317 的输出电压范围是1.2V 至37V，负载电流最大为1.5A。

它的使用非常简单，仅需两个外接电阻来设置输出电压。

此外它的线性调整率和负载调整率也比标准的固定稳压器好。

LM317 内置有过载保护、安全区保护等多种保护电路。

通常LM317 不需要外接电容，除非输入滤波电容到LM317 输入端的连线超过 6 英寸（约15 厘米）。

使用输出电容能改变瞬态响应。

调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。

LM317 能够有许多特殊的用法。

比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM317 的极限就行。

当然还要避免输出端短路。

还可以把调整端接到一个可编程电压上，实现可编程的电源输出。

1、特性：可调整输出电压低到1.2V保证1.5A 输出电流典型线性调整率0.01% 典型负载调整率0.1% 80dB 纹波抑制比输出短路保护过流、过热保护调整管安全工作区保护标准三端晶体管封装。

2、电压范围：LM317 1.25V 至37V 连续可调。

二、LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图--- LM317 外形引脚图三、LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图--- LM317 参数1、绝对最大额定值2、LM317 电气参数四、LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图--- LM317 工作原理LM317 的输入最同电压为30 多伏，输出电压1.5----32V.。

电流1.5A.。

不过在用的时候要注意功耗问题。

.注意散热问题。

LM317 有三个引脚。

一个输入一个输出一个电压调节。

输入引脚输入正电压，输出引脚接负载，电压调节引脚一个引脚接电阻（200 左右）在输出引脚，另一个接可调电阻（几K）接于地。

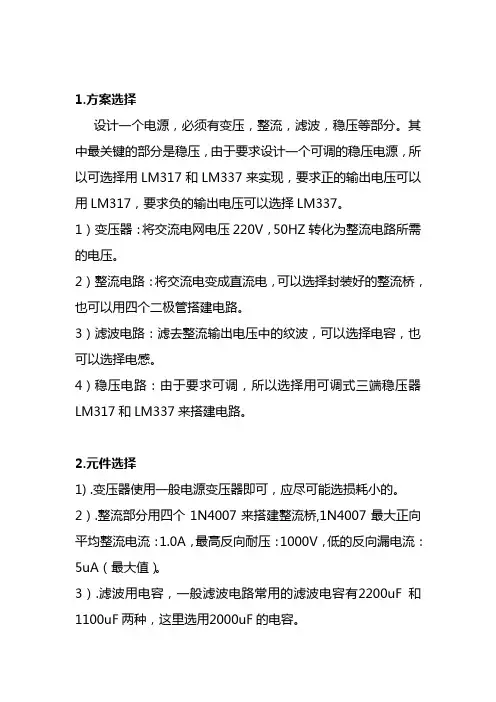

1.方案选择设计一个电源，必须有变压，整流，滤波，稳压等部分。

其中最关键的部分是稳压，由于要求设计一个可调的稳压电源，所以可选择用LM317和LM337来实现，要求正的输出电压可以用LM317，要求负的输出电压可以选择LM337。

1）变压器：将交流电网电压220V，50HZ转化为整流电路所需的电压。

2）整流电路：将交流电变成直流电，可以选择封装好的整流桥，也可以用四个二极管搭建电路。

3）滤波电路：滤去整流输出电压中的纹波，可以选择电容，也可以选择电感。

4）稳压电路：由于要求可调，所以选择用可调式三端稳压器LM317和LM337来搭建电路。

2.元件选择1) .变压器使用一般电源变压器即可，应尽可能选损耗小的。

2）.整流部分用四个1N4007来搭建整流桥,1N4007最大正向平均整流电流：1.0A，最高反向耐压：1000V，低的反向漏电流：5uA（最大值）。

3）.滤波用电容，一般滤波电路常用的滤波电容有2200uF和1100uF两种，这里选用2000uF的电容。

4).稳压电路用一个LM317和一个LM337来构成，外加两个120Ω的固定电阻，两个168Ω的固定电阻，两个712Ω的滑线变阻器，四个1N4007二极管，两个10µF的电容，两个0.1uF的电容，两个100µF的电解电容。

3.关于三端集成稳压器的说明三端集成稳压器虽然应用电路简单，外围元件很少，但若使用不当，同样会出现稳压器被击穿或稳压效果不良的现象，所以在使用中必须注意以下几个问题。

(1)要防止产生自激振荡。

三端集成稳压器内部电路放大级数多，开环增益高，工作于闭环深度负反馈状态，若不采取适当补偿移相措施，则在分布电容、电感的作用下，电路可能产生高频寄生振荡，从而影响稳压器的正常工作。

虽然市电经整流后由容量很大的电容进行滤波，但铝电解电容器的寄生电感和电阻都较大，频率特性差，仅适用于50～200Hz 的电路。

稳压电路的自激振荡频率都很高，因此只用大容量电容难以对自激信号起到良好的旁路作用，需要用频率特性良好的电容与之并联才行。

摘要：设计并制作了一款适合物理和电子实验室使用的直流稳压电源。

该电源利用三端稳压器件LM317、LM337实现3~37V输出可调的正负直流电压，输出电流可达1.5A；使用LM7805、LM7905、ASM1117实现+5V、-5V、+3.3V的直流稳压输出。

整个电源主要由变压器、整流电路、滤波电路，以及稳压电路几部分组成，采用Altium Designer软件设计了电路PCB，用热转印技术和化学腐蚀方法进行了PCB板制作，其体积小，稳定性好且性价比较高。

实测数据和实验结果表明该电源可调性灵活、精度高、正负电源对称性好，具有极高的实用性及经济性。

该电源除了可用于物理、电子实验室外，还可给各类电子设计提供稳定、可靠和廉价的电源，具有广泛的实用价值。

关键词：稳压电源；正负可调；PCB设计；Altium Designer；热转印；化学腐蚀Abstract: DC power supply is designed and fabricated in order to adapt to the use in a physical and electronic laboratory. The power supply device makes use of a three terminal regulator LM317, LM337 to achieve positive and negative output adjustable DC power supply between 3V and 40V, and puts to use LM7805, LM7905, ASM1117 to achieve DC power supply of +5 V, -5V, +3.3V, whose output current can come up to 1.5A. The whole power supply is mainly made of the power transformer, rectifier, filter circuit and voltage regulator circuit, designed by adopting Altium Designer software of the circuit PCB. PCB boards are fabricated in the power supply by using the methods of thermal transfer technology and chemical corrosion methods because of owing to small sizes, good stability and higher cost-effective. Measured data and experimental results show that the power adjustable is flexible and has high precision and good symmetry of positive and negative power, which is highly practical and economical. The power supply can be used not only in physical and electronic laboratories, but also to provide stable, reliable and affordable power supply for all types of electronic design, with a wide range of practical value.Keywords: Power supply; Positive and negative adjustable; PCB design; Altium Designer; Heat transfer; Chemical corrosion0 引言在电子线路的相关应用中，电源是其必不可少的部分，电源系统质量的优劣和性能的可靠性直接决定着整个电子设备的质量。
