电阻 1、下列应用中，主要是这些物质的什么特性： （1）用铜做电线芯 ； （2）用塑料做锅铲的柄 ． 答案 需掌握根据物质不同特性不同： （1）根据物质是否容易导电，把物质分成导体和绝缘体，导体和绝缘体都是很好的电工材料． （2）物质不同，导热能力不同，热的良导体和热的不良导体都有广泛的应用． 解：（1）用铜做电线芯，是因为铜容易导电，铜是电的良导体． （2）用塑料做锅铲的柄，是因为塑料不善于传热，塑料是热的不良导体． 故答案为：（1）铜是电的良导体；（2）塑料是热的不良导体．

2、做“决定电阻大小的因素”的实验，器材如图，其中1、3为锰铜丝， 2、4为镍铬丝，它们中的第3根横截面积为2S，其它根横截面积为S。 （1）为了研究电阻与导体材料有关，应将导线______和导线_____先后接入电路A、B两点间 （2）为了研究电阻与导体的长度有关，应将导线______和导线_____先后接入电路A、B两点间。 （3）为了研究电阻与导体_______________的关系, 应将导线1和导线_____先后接入电路A、B两点间。

答案 （1）1；2．（2）2；4．（3）横截面积；3． 3、科学兴趣小组为了探究导电液体在体积相同时，其电阻与长度的关系.于是选取一段可拉伸的乳胶管(乳胶管是绝缘体)，灌满某种导电液体，两端用金属塞堵住管口，形成一段长为10 cm的封闭液柱.选择合适的电压表、电流表、滑动变阻器、电源等器材连接电路如图，电源电压保持12 V不变. (1)闭合开关前，滑动变阻器的滑片应处在________端. (2)闭合开关，移动滑动变阻器的滑片，当电压表示数为9 V时，记录第1次电流表示数并计算出液柱的电阻.将乳胶管均匀拉长，重复上述实验，数据记录如表.实验中第1次电流表的示数应是___________ A. 实验次数 1 2 3 4 液柱长度L/cm 10 15 20 25 液柱电阻R/Ω 300 670 1 204 1 870 (3)查阅资料得知：当材料和横截面积一定时，导体的电阻与其长度成正比.但是通过多次实验发现，当液柱长度变为原来的2倍时，其电阻大大超过原来的2倍.请对此作出合理的解释：_____________________.

答案 (1)为了防止电路中电流过大烧坏电路元件，在闭合开关前应使滑动变阻器的滑片处于最大阻值处，即图中的A端. (2)电压表并联在液柱两端，示数U=9V,从表中查出此时液体的电阻为R=300 Ω，所以第一次电流表

的示数I= = =0.03 A. (3)当液柱长度变为原来的2倍时，其电阻大大超过原来的2倍的原因是导体的电阻与长度有关,与横截面积也有关.乳胶管被拉长的过程中,液柱的横截面积变小，从而导致液柱长度变为原来的2倍时，电阻大大超过原来的2倍. 答案：(1)A(或左) (2)0.03 (3)乳胶管被拉长的过程中,液柱的横截面积变小，而横截面积变小也会导致液柱电阻变大

4、在做“决定电阻大小的因素”实验时，需要在电压相同的条件下，比较通过不同导线的电流。下表是给出的几种不同的导线。 导线代号 A B C D E F G 材料 锰铜 钨 镍铬 锰铜 钨 锰铜 镍铬 长度（m） 1.0 0.5 1.5 1.0 1.2 1.5 0.5 横截面积（mm2） 3.2 0.8 1.2 0.8 1.2 1.2 1.2 （1）为研究电阻与导体材料是否有关，应在上表中选用导线C和导线________。 （2）为研究电阻与导体的长度是否有关，应在上表中选用导线C和导线________。 （3）为研究电阻与导体横截面积是否有关，应在上表中选用导线A和导线________。 答案 F、G、D

5、在温度一定的条件下，做“研究决定电阻大小的因素”的实验，采用了 导体代号 A B C D E F 长 度（m） 1.0 0.5 1.5 1.0 1.5 1.5 横截面积（mm2） 1.2 0.8 1.0 0.6 0.8 1.0 材 料 锰铜 钨 镍铬丝 锰铜 钨 锰铜

_______________的方法。下表给出了实验中所用到的导体的情况，选择B、E导体进行对比，是为了研究导体电阻大小是否与___________有关系；为了研究导体电阻与横截面积的关系，应选择的两根导体是D和________（填导体的代号）。

答案 控制变量法 长度 A

6、如图所示，用酒精灯给废灯泡的玻璃芯加热，在玻璃芯温度不断升高而发光的过程中，灯泡的亮度逐渐变 （填“亮”或“暗”）

答案 亮 7、如图所示为一种按钮开关的构造截面图，图中C是按钮，D是外壳，A、B各有接线柱与电路相连接，下列说法正确的是（ ） A．A、B是导体，C、D是绝缘体 B．A、B、C是导体，D是绝缘体 C．C、D是导体，A、B是绝缘体 D．A、B、D是导体，C是绝缘体 答案 A

8、在探究“电阻的大小与什么因素有关”的实验时，如图是某实验小组进行探究的实验装置．演示板上固定了四条合金电阻线，a、b、c的长度均是lm，d的长度是0.5m；a、b、d的横截面积相同，c的横截面积比a、b的小；a、c是镍铬合金线，b、d是锰铜合金线． （1）依次把M、N跟b和d的两端连接，闭合开关，记下 示数，分析比较b、d两根合金线电阻的大小，可探究电阻跟 的关系，其结论是： ． （2）类似步骤（1），依次把M、N跟 的两端连接，可探究电阻跟材料的关系． （3）以上方法在研究物理问题时经常用到，称为控制变量法．试根据你学过的物理知识再列出一个用这种方法研究的例子： ．

答案 解：（1）闭合开关，记下电流表示数；由题意可知，b、d两根合金线的材料与横截面积相等而长度不同，比较b、d两金属色电阻的大小，可探究电阻跟导线长度的关系，由实验可得：在导体横截面积和材料相同的情况下，导体越长，电阻越大． （2）探究电阻与材料的关系，应控制导线的长度与横截面积相等而材料不同，由题意可知，应选a、b两导线． （3）①探究电流跟电阻、电压的关系，②探究压力的作用效果与哪些因素有关，③探究影响滑动摩擦力大小的因素等实验都应用了控制变量法． 故答案为：（1）电流表；导体长度；在导体横截面积和材料相同的情况下，导体越长，电阻越大； （2）a、b； （3）探究电流跟电阻、电压的关系． 9、小明同学想比较金属材料甲和金属材料乙哪个更容易导电．现有金属材料甲和金属材料乙制成的各种不同规格的金属丝，规格如表所示： 金属丝代号 材料 长度m 横截面积mm2 A 金属甲 1 0.1 B 金属甲 0.5 0.1 C 金属乙 1 0.1 D 金属乙 1 0.2 请你帮助小明同学完成下面的实验方案． 〔1〕请在画出实验电路图（用“”表示金属丝）． 〔2〕根据实验电路，实验器材除金属丝、干电池、开关、导线外，还必须选用什么器材？ 答： ． （3）为达到实验目的，写出实验应选取的金属丝（只需填字母代号〕． 答： （4）通过实验，写出你是如何判断哪种金属材料更容易导电？ 答： ． 答案 分析： （1）根据R=当电压相同时，比较电流可知电阻大小，据此设计电路； （2）因为要通过比较电流大小来判断电阻大小，所以要除金属丝、干电池、开关、导线外，还必须选用电流表； （3）因为是探究电阻与材料的关系，根据控制变量法的思路来选择金属丝； （4）结合电路图和实验原理R=，对如何判断哪种金属材料更容易导电进行说明． 解：（1）根据R=当电压相同时，比较电流可知电阻大小，所以让两个金属丝并联，电流表在干路分别测出每个金属丝的电流，所以设计电路图如图：

（2）因为要通过比较电流大小来判断电阻大小，所以要除金属丝、干电池、开关、导线外，还必须选用电流表； （3）因为是探究电阻与材料的关系，根据控制变量法的思路，要选择长度和横截面积都相同，但材料不同的两个金属丝AC； （4）只闭合SA，读出电流表的示数IA，只闭合SC，读出电流表的示数IC，将IA与IC进行比较，电流大的导电性能好． 故答案为：（1）电路图如图所示；（2）电流表；（3）A、C；（4）只闭合SA，读出电流表的示数IA，只闭合SC，读出电流表的示数IC，将IA与IC进行比较，电流大的导电性能好．

10、如下表所示，小芳同学在探究“决定导体电阻大小的因素”时，做出了如下猜想：

猜想①：在温度不变时，导体的电阻 与导体的材料有关； 猜想②：在温度不变时，导体的电阻与导体的长度有关； 猜想③：在温度不变时，导体的电阻与导体的横被面积有关．请完成下列填空（只填序号）： (1)要验证猜想①，小芳同学应选择的两段导体是 ；(2)要验证猜想②，小芳同学应选择的两段导体是 ；(3)要验证猜想③，小芳同学应选择的两段导体是 ；（4）这个实验用到的物理方法是 。 答案 (1) A和B (2) B和D (3) B和C （4）控制变量法 。

11、小瑞家音箱的音量旋钮无法调节音量了，爱动手的他检查电路后发现是音量电位器坏了，于是他从电子市场上买来了一个同样型号的电位器(如图4所示)，这种电位器是通过改变接入电路中电阻体的 来改变电路中的电阻的；小瑞同学焊接时，将AC两接线柱将入电路中，则当顺时针旋转音量旋钮时，音箱发出声音的音量将 （选填“变大”、“变小”或不变）.

答案 长度 不变

合集下载

黑龙江省大庆市喇中材料——高中物理考题(42)——电阻定律电阻率

黑龙江省大庆市喇中材料——高中物理考题(42)——电阻定律电阻率

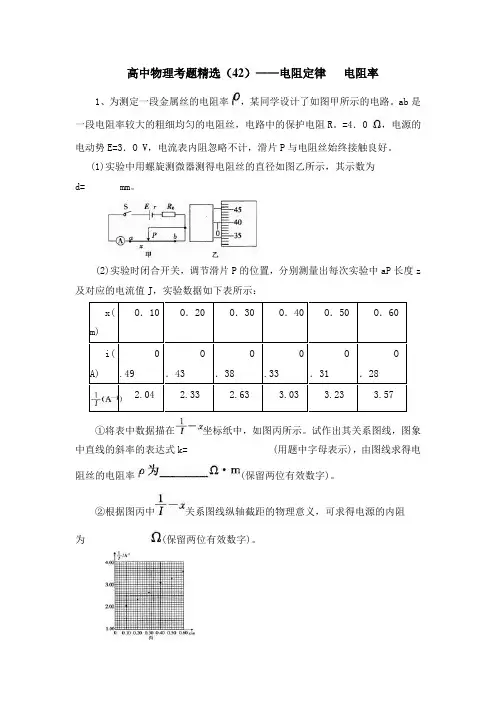

高中物理考题精选（42）——电阻定律电阻率1、为测定一段金属丝的电阻率，某同学设计了如图甲所示的电路。
