初中物理《电压_电阻》练习题(含答案)

初三物理电压和电阻测试题（含答案）一、选择题1．在如图（a ）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b ）所示，则电阻R 1和R 2两端的电压分别为（ ）A. 4.8V ，1.2VB. 6V ，1.2VC. 1.2V ，6VD. 1.2V ，4.8V【答案】 A【解析】【解答】解：由图a 可知，电阻R 1与R 2串联，电压表V 1测电源的电压，电压表V 2测电阻R 2两端电压，∵串联电路中总电压等于各分电压之和，且两电压表指针位置相同，∴电压表V 1示数应大于电压表V 2示数，则电压表V 1量程是0～15V ，分度值是0.5V ，电压表示数U=6V ；电压表V 2量程是0～3V ，分度值是0.1V ，电压表示数U 2=1.2V ；∴电阻R 1的电压U 1=U U ﹣2=6V 1.2V=4.8V ﹣．故选A ．【分析】由图a 可知，电阻R 1与R 2串联，电压表V 1测电源的电压，电压表V 2测电阻R 2两端电压，根据串联电路特点确定电压表量程与分度值，读出电压表示数，然后由串联电路特点求出R 1两端的电压．2．在图中所示，电源两端电压保持不变，闭合开关S 后，电路正常工作，过了一会儿灯L 突然变亮，两表示数都变大，则该电路出现的故障可能是（ ）A. 灯L 短路B. 灯L 断路C. 电阻R 断路D. 电阻R 短路【答案】 D【解析】【解答】先根据灯泡的亮度变化确定短路还是断路，然后根据电表的示数情况来判断电路故障具体位置.电流表示数变大，说明电路一定出现短路现象电阻R短路。

故答案为：D。

【分析】本题考查学生对电路故障的分析能力。

先根据灯泡的亮度变化确定短路还是断路然后根据电表的示数情况来判断电路故障具体位置，是短路还是断路。

3．在如图电路中，开关闭合时，电压表V1、V2、V3的读数分别是U1、U2、U3 ， 则U1、U2、U3的关系正确的是（ ）A. U1=U2+U3B. U1=U2=U3C. U1＞U2＞U3D. U3＞U2＞U3【答案】 B【解析】【解答】解：由图可知，两盏灯并联，V1并联在L2两端，所以V1测量L2两端的电压；而V3与L1并联，所以V3测量L1两端的电压；V2直接并联在电源两端，所以V2测量电源电压；并联电路的电压关系为：并联电路中各支路两端的电压相等，即U=U1=U2=U3 ．故选B．【分析】分析电路结构，明确各电路元件的连接方式，明确各电压表所测电路电压间的关系．4．下列可以用超导材料制成的是（ ）A. 电炉丝B. 电动机的线圈C. 日光灯灯丝D. 电热水器发热体【答案】B【解析】【解答】超导材料在一定条件下电阻为零，所以利用电流的热效应来工作的用电器不能使用超导材料 . 选项A、C、D均不符合题意 . B是利用电流的磁效应，将电能转化为机械能，B符合题意 .故答案为：B .【分析】利用电流的热效应来工作的用电器不能使用超导材料 .5．如图所示电路中，电源电压保持不变.若电路中的电阻R出现断路故障，当闭合开关S 时，下列判断正确的是（ ）A. 电压表V示数不为零，电流表A示数为零B. 电压表V示数不为零，电流表A1示数为零C. 电压表V示数为零，电流表A1示数不为零D. 电压表V示数为零，电流表A示数不为零【答案】 B【解析】【解答】由图示可知，当闭合开关S时，由于电阻R断路，相当电路中只接有一个灯泡，电流表A1与电压表串联，其示数为零，电压表测电源电压不为零，电流表A测通过灯泡的电流不为零.故答案为：B.【分析】由电路图可知，电阻R与灯泡并联，电压表测并联电路两端的电压，电流表A测量干路电流，电流表A1测电阻中的电流；根据电路发生断路电路中没有电流，断路两端有电压判断三个仪表的示数．6．下列图中，滑动变阻器的接线方法正确的是（ ）A. B. C. D.【答案】D【解析】【解答】解：A、图中接了上面两接线柱，相当于导线，故A错误； B、图中接了下面两接线柱，相当于定值电阻，故B错误；C、图中下面接在了滑动变阻器的腿上，没有接在接线柱上，故C错误；D、图中滑动变阻器按一上一下原则接线，对电路起调节作用，故D正确．故选D．【分析】滑动变阻器的原理是靠改变连入电路中电阻线的长度改变电阻，需按一上一下的原则接线．7．材料、横截面积均相同的两根电阻丝（温度相同），a的长度大于b的长度，则（ ）A. a的电阻小于b的电阻B. a的电阻等于b的电阻C. a的电阻大于b的电阻D. 无法判断a与b电阻的大小【答案】C【解析】【解答】解：要比较电阻大小需要用到控制变量法．在导体材料、横截面积一定时，导体的电阻大小与长度有关，长度越长，电阻越大；因此a的电阻大于b的电阻． 故选C．【分析】影响电阻大小的因素有：导体的材料、长度和横截面积．8．如图所示电路，电源电压保持不变，闭合开关S，电流表和电压表的都有示数．如果某时刻电路出现故障，两表的示数都变大了，那么故障可能是（ ）A. 电阻R1短路B. 电阻R1断路C. 电阻R2短路D. 电阻R2断路【答案】C【解析】【解答】A.电阻R1短路 ，电流表的示数增大，电压表的示数减小，A不符合题意；B.电阻R1断路，电流表的示数减小，电压表的示数增大，B不符合题意；C.电阻R2短路 ，电流表、电压表的示数都变大，C符合题意；D.电阻R2断路 ，电流表、电压表的示数都变小，D不符合题意。

九年级物理全一册第十六章《电压电阻》测试卷-人教版（含答案）一．选择题1．如图所示，电源电压为6V，闭合开关，电压表示数为3.8V，则（）A．L1两端电压为2.2VB．电源与L1两端电压之和为3.8V C．电压表测L1两端电压D．L2两端电压为2.2V2．图示电路中，将开关S闭合时，电压表V1和V2的示数分别为6V和4V，则此时灯L2两端的电压为（）A．2V B．4V C．6V D．10V3．如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（）A．L2两端的电压为1.5V B．L1两端的电压为3VC．通过L1与L2的电流之比为1：2D．当S断开后，电压表示数为4.5V4．下列几种估值中符合实际情况的是（）A．一节新干电池电压2V B．对人体的安全电压为36VC．家用电冰箱正常工作时电流约1A D．普通教室一盏日光灯正常工作电流是2A5．如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向右移动时，灯泡变亮，则下列接法符合要求的是（）A．M接A，N接D B．M接B，N接C C．M接A，N接B D．M接C，N接A6．忽略温度对导体电阻的影响，关于金属导体的电阻，下列说法正确的是（）A．加在导体两端电压越大，导体的电阻越大B．通过导体的电流越小，导体的电阻越小C．两根相同的铜导线并联使用，可以使导线电阻变大D．一段金属导体对折后长度变短、横截面积变大，所以电阻变小7．下列关于教室中的一些估测数据最接近实际的是（）A．打印机正常工作时的电压约为36V B．实验用的小灯泡正常发光时的电阻约为10ΩC．台式电脑的正常工作电流约为5A D．LED灯正常工作电流约为1A8．人们的生活离不开电。

为了安全用电，我们应对生活中的一些“电”常识有所了解。

下列有关常见电压值的表述中错误的是（）A．一节新干电池的电压是1.5V B．我国家庭电路的电压是220VC．手机锂电池的电压约是3.6V D．对人体安全的电压是不低于36V9．下列关于说法正确的是（）A．电路中有电压一定有电流B．电路中有持续电流，两端不一定有电压C．电压是电路中形成电流的原因D．导体容易导电，是因为导体内有大量的电子10．如图，当开关S闭合后，下列说法正确的是（）A．灯泡L与电阻R串联B．电压表测量电阻R两端电压C．电流表测量电阻R和灯泡L的电流之和D．通过灯泡L和电阻R的电流一定不相等11．如图甲所示，当电路中的开关S闭合时，两个电压表的指针位置均为如图乙所示，则电阻R1和R2两端的电压分别为（）A．0.9V，4.5V B．3.6V，0.9V C．4.5V，0.9V D．0.9V，3.6V12．图甲为某可调亮度的台灯，图乙为其用于调光的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属片相连。

人教版九年级物理全一册《第十六章电压、电阻》章节练习题-带参考答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．一只电压表有3V和15V两个量程，某次实验中用的是“0～3V”量程，实验中从“0～15V”量程的刻度盘上发现指针所指的电压恰好是8.5V，而实际电压值是（）A．8.5V B．2.7VC．1.7V D．15V2．用滑动变阻器改变电路中小灯泡的亮度。

如图所示的滑动变阻器的四种接法中，闭合开关后能直接进行实验的是（）A．B．C．D．3．某同学利用如图所示电路进行实验，闭合开关后，L1、L2正常发光，两个电表都有示数。

但过了一会儿后，有一个灯泡熄灭，这时电路发生的故障不可能是（）A．L2断路B．电压表短路C．电流表断路D．L1断路4．在探究串联电路电压关系的实验中，物理实验小组按如图所示的电路测得电压表V的示数是3.8V，电压表V1的示数是2.3V，电压表V2的示数应为（）A．1.5V B．3.8V C．2.3V D．6.1V5．一个灯泡的铭牌上标有“220V484Ω”，先在常温下用伏安法的电阻为40Ω，后又在其正常工作时用伏安法测定其阻值为484Ω，这是由于（）A．前一次测得的阻值是错的B．后一次测得的阻值是错的C．对大多数导体而言，温度越高，电阻越大D．不论什么导体，都是温度越高，电阻越大6．近期“捡瓷器”成了醴陵这座“千年瓷都”最热门的话题，随着“捡瓷器”的迅速“出圈”，陶瓷制品背后的属性成为青少年探索的目标，从导电性能角度来说它属于（）A．导体B．绝缘体C．半导体D．超导体7．在如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片向左移动时，三个电表的示数变化情况是（）A．A的示数变小，V1的示数不变，V2的示数变小B．A的示数变大，V1的示数变大，V2的示数变小C．A的示数变小，V1的示数不变，V2的示数变大D．A的示数变大，V1的示数变小，V2的示数变大8．某双人床电热毯（如图所示）的说明书上写着：“智能双人双控可独立操作，各取所需” “24V低压供电”等信息，由此可知（）A．甲、乙两组发热电阻丝是串联、24V属于安全电压B．甲、乙两组发热电阻丝是并联、24V属于安全电压C．甲、乙两组发热电阻丝是串联、24V不属于安全电压D．甲、乙两组发热电阻丝是并联、24V不属于安全电压9．如图所示电路，电源电压保持不变，闭合开关后，只有两个电表的指针发生偏转。

人教版九年级物理全一册《第十六章电压、电阻》章节练习题-带答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．一节新5号干电池电压是（）A．1.5V B．36V C．220V D．380V2．要想测出L2两端的电压，下列电路图连接正确的是（）A．B．C．D．3．要使一根镍铬合金线接入电路的电阻变大，可采用的方法是（）A．增大导线两端的电压B．减小导线中的电流C．将导线拉长后接入电路D．将导线对折后接入电路4．如图所示的电路中，甲、乙、丙为电流表或电压表。

闭合开关S后，要使小灯泡L1、L2均能发光并且组成串联电路，则（）A．甲为电流表，乙、丙为电压表B．乙为电流表，甲、丙为电压表C．甲为电压表，乙、丙为电流表D．乙为电压表，甲、丙为电流表5．如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（）A．电流表短路，并且L1、L2灯丝断了B．灯泡L1灯丝断了C．灯泡L2灯丝断了D．灯泡L1被短接6．小明用如图所示的器材探究“影响电阻大小的因素”的实验。

a、b为长度一样的镍铬合金丝，b比a 的横截面积大。

关于此实验，下列说法正确的是（）A．小灯泡越亮，表示接入的合金丝电阻越大B．为了准确比较两条合金丝的电阻，可在电路中串联一个电压表C．利用此装置只能探究导体电阻大小和横截面积的关系D．利用此装置能探究导体电阻大小和横截面积、长度的关系7．如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（）A．B．C．D．8．在如图甲的电路中，当闭合开关S后，电路正常工作，两只电压表指针均为如图乙所示，则电阻R1、R2两端电压分别是（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V二、填空题9．我国家庭电路的电压是V，对人体安全的电压是V。

10．如图所示将A、B两个金属片插入柠檬制成“水果电池”，用电压表测量水果电池的电压，则该电池的正极是（选填“A”或“B”）；如果想获得更大的电压，可以把多节这样的“水果电池”（选填“串联”或“并联”）起来。

初中物理《电压与电阻》练习题（附答案）1、电压【知识积累】（1）电源是提供电压的装置；电压是形成电流的原因（2）物理学中常用字母U表示电压。

（3）单位：①国际单位：伏特，简称为伏，符号为V。

②常用单位：千伏（kV）、毫伏（mV）、微伏（卩V）（4）换算关系：1kV=103V1V=103mV1mV=103yV（5）常见电压值的记忆：①一节干电池：1.5V；②一节铅蓄电池：2V；③对人体的安全电压：不高于36；④家庭电路两端的电压：220V；⑤动力电压：360V。

【典型习题】【练习1】下列说法中不正确的是（）A.某段导体有电流时，在这段导体的两端一定有电压B•在一段电路的两端有电压，在这段电路中一定有电流C•电压是产生电流的原因D•电源是提供电压的装置【练习2】现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少。

下列有关常见电压值的表述错误的是（）A.—节干电池的电压是1.5VB.家庭电路的电压是220VC.手机电池电压是3.7VD对人体安全的电压是36V2、电压表的结构及使用【知识积累】（1）作用：测量电压的工具。

（2）结构：三个接线柱（2个正接线柱和1个负接线柱）、调零旋钮、指针、刻度盘（量程：0〜3V,每小格表示0.1V；量程：0〜15V,每小格表示0.5V）。

（3）使用规则：①使用前要调零。

如果指针指在“0”刻度线左侧，会使测量结果偏小；如果指针指在“0”刻度线右侧,会使测量结果偏大。

②电压表与被测用电器并联。

若将电压表串联在电路中：现象1：电路中的电流几乎为零,小灯泡不亮；现象2：电压表示数为电源电压；现象3：电压表测量的电压绝对不是小灯泡两端的电压。

③电流从正接线柱流入，从负接线柱流出。

如果让电流从负接线柱流入，正接线柱流出,将导致：指针向左偏转或指针碰到左侧表壳而发生弯折,损坏电压表。

④被测电压不能超过电压表所用量程的最大测量值。

如果被测电压超过了电压表所用量程的最大测量值，容易把电压表烧坏。

一、选择题1．如图所示电路，电源电压为6V ，当开关S 闭合后，只有一盏灯泡发光且电压表的示数为6 V ，产生这一现象的原因可能是（ ）A ．灯泡L 1 处短路B ．灯泡 L 2处短路C ．灯泡 L 1 处断路D ．灯泡L 2处断路A解析：A 由电路图知，开关S 闭合后，两灯串联在电路中，电压表测灯L 2的电压，而电路中只有一灯发光，则电路中无断路故障，而电压表的示数为6V ，则电路中的故障是灯L 1短路了，故A 符合题意，BCD 不符合题意。

故选A 。

2．下列生活中常见的电流、电压值的描述，符合实际的是（ ）A ．一节干电池的电压为2VB ．人体的安全电压不高于36VC ．手电筒工作时的电流约为10AD ．家用电冰箱工作时的电流约为10mA B解析：BA ．一节干电池的电压为1.5V ，故A 不符合题意；B ．人体的安全电压不高于36V ，故B 符合题意；C ．手电筒工作时的电流约为0.1A ，故C 不符合题意；D ．家用电冰箱工作时的电流约为2A ，故D 不符合题意。

故选B 。

3．小明连接了如图所示的电路，下列对电路的分析错误的是（ ）A ．1L 与2L 并联B ．电流表1A 测量的是2L 的电流C ．电流表2A 测量的是电路的总电流D ．电压表V 只能测出1L 的电压D解析：D A ．如图将电压表去掉，电流表当导线，有两条支路，且各个支路一个灯泡，故两灯泡并联，故A 选项正确， A 选项不符合题意；B ．电流表 1A 在灯泡2L 的支路上，故测的是2L 的电流，故B 选项正确，故B 选项不符合题意；C ．电流表 1A 在灯泡2L 的干路上，电流表2A 测量的是电路的总电流，故C 选项正确，C 选项不符合题意；D ．并联电路中，各支路两端的电压相等，故D 选项错误，故D 选项符合题意。

故选D 。

4．A 和B 两根完全一样的导线。

长度都是1m ，阻值分别为R A 和R B 。

把A 剪去一半，剩下的一半阻值为R C ，再把另外一半拉长到1m ，阻值为R D 。

中考物理《电阻和电压》专项练习题(附答案) 一、单选题1．关于欧姆定律公式I=UR及其变形式的理解，下列说法正确的是（）A．导体两端的电压为零时，导体的电阻也为零B．导体的电阻与两端电压成正比，与通过的电流成反比C．导体的电阻一定时，导体两端的电压与通过导体的电流成正比D．导体两端的电压一定时，通过导体的电流与导体的电阻成反比2．一只20Ω的定值电阻与一个最大阻值为60Ω的滑动变阻器并联，当滑动变阻器的滑片在两端之间滑动时，总电阻的变化范围是（）A．20Ω与60Ω之间B．0Ω与15Ω之间C．15Ω与20Ω之间D．0Ω与20Ω之间3．关于半导体，以下说法错误的是（）A．计算机的集成电路是用半导体材料做成的。

B．楼道自动开关中的光敏电阻可能是半导体制成的。

C．半导体的导电性能受温度、光照等外界因素影响很大。

D．盐水的浓度对导电性能有很大的影响，降低盐水的浓度就可以使盐水成为半导体。

4．关于公式R=UI，下列说法中正确的是()A．导体的电阻由它两端的电压和通过它的电流决定B．导体的电阻可以由它两端的电压与通过它的电流的比值来测量C．当通过导体的电流一定时，导体的电阻跟它两端的电压成正比D．当导体两端的电压为零时，导体的电阻也一定为零5．如图所示的电路中，电源电压保持不变．闭合开关S，电路正常工作．过了一会儿，灯L熄灭，关于两个电表的示数变化，下列判断中正确的是（）A．如果是灯断路，则电压表示数变大B．如果是灯短路，则电流表示数变大C．如果是电阻断路，则电压表示数为零D．可能是电阻R断路，则电流表示数变大6．一段导线的电阻是4Ω，将它对折后接入电路中，则对折后的电阻()A．大于4ΩB．小于ΩC．等于4ΩD．无法判断7．如图所示的电路，元件均完好无损，但开关S1、S2同时闭合时，灯L2亮L1不亮，由此可知电路故障的原因可能是（）A．导线的绝缘层夹到S1的接线柱内，S1接触不良B．导线的绝缘层夹到S2的绝缘柱内，S2接触不良C．电源的两极跟导线接触不良D．灯L2的灯座两接线柱被短路8．如图甲电路，电源电压保持不变。

人教版九年级物理全一册《第十六章电压电阻》单元练习题-带有答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．若不考虑温度的影响，用久了的白炽灯泡灯丝的电阻与刚买回来时的电阻相比（）A．变大了B．变小了C．不变D．无法判断2．图中，电阻箱的示数为（）A．2020ΩB．20ΩC．2012ΩD．2200Ω3．如图，是滑动变阻器接入电路的4种情况，当变阻器的滑片向左移动时，使电路中电流减小的是（）A．B．C．D．4．如图，把铜片、铁片插入橙子中，制成一个水果电池，用电压表测量它的电压，下列说法正确的是（）A．电压表能提供电压B．水果电池的电压为3VC．铜片是水果电池的正极D．水果电池将电能转化为化学能5．小红设计了一个自动测高仪，画出了四个电路图，如图所示，R是定值电阻，R'是滑动变阻器。

其中能够实现身高越高，电压表示数越小的电路是A．B．C．D．6．在图甲的电路中，当闭合开关S后，电路正常工作，两只电压表指针均为图乙所示，则电阻R1、R2两端电压分别是（）A．6V7.5V B．7.5V 1.5V C．1.5V7.5V D．6V 1.5V7．滑动变阻器是通过改变什么因素而改变电路中的电流的A．电阻丝的横截面积B．电阻丝的温度C．电阻丝在电路中的长度D．电阻丝的材料8．如图所示中,已知材料和长度均相同的导体A比导体B横切面积大,则A．A的电流大B．A 两端的电压大C．A、B的电流相等D．A、B两端的电压相等9．直径d1=0.3mm的细铅丝通以1.5A的电流将被熔断，而直径d2=0.6mm的粗铅丝通以4A的电流将被熔断。

假设这两种铅丝的长度和电阻率相同，选取上述20根细铅丝和1根粗铅丝并联接入电路，允许通过的最大电流为（）A．36A B．34A C．30A D．24A10．如图所示，电源电压恒定不变，闭合开关S后，只有一个灯泡亮，电流表有示数，电压表无示数，则该电路的故障可能是（）A．灯泡L1短路B．灯泡L2短路C．灯泡L1开路D．灯泡L2开路二、填空题11．某小彩灯正常工作电压是5V，要使这样的小彩灯在家庭电路中正常工作，至少需要将只这样的小彩灯联。

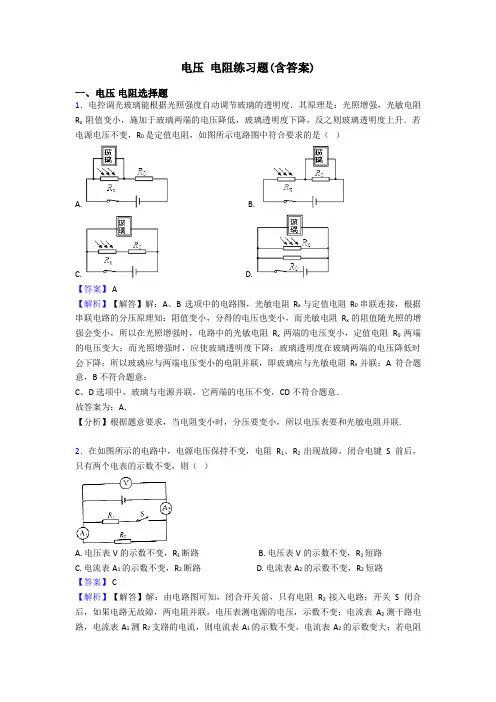

电压电阻练习题(含答案)一、电压电阻选择题1．电控调光玻璃能根据光照强度自动调节玻璃的透明度．其原理是：光照增强，光敏电阻R x阻值变小，施加于玻璃两端的电压降低，玻璃透明度下降，反之则玻璃透明度上升．若电源电压不变，R0是定值电阻，如图所示电路图中符合要求的是（）A. B.C. D.【答案】 A【解析】【解答】解：A、B选项中的电路图，光敏电阻R x与定值电阻R0串联连接，根据串联电路的分压原理知：阻值变小，分得的电压也变小，而光敏电阻R x的阻值随光照的增强会变小，所以在光照增强时，电路中的光敏电阻R x两端的电压变小，定值电阻R0两端的电压变大；而光照增强时，应使玻璃透明度下降；玻璃透明度在玻璃两端的电压降低时会下降；所以玻璃应与两端电压变小的电阻并联，即玻璃应与光敏电阻R x并联；A符合题意，B不符合题意；C、D选项中，玻璃与电源并联，它两端的电压不变，CD不符合题意．故答案为：A．【分析】根据题意要求，当电阻变小时，分压要变小，所以电压表要和光敏电阻并联.2．在如图所示的电路中，电源电压保持不变，电阻R1、R2出现故障，闭合电键S前后，只有两个电表的示数不变，则（）A. 电压表V的示数不变，R1断路B. 电压表V的示数不变，R1短路C. 电流表A1的示数不变，R2断路D. 电流表A2的示数不变，R2短路【答案】 C【解析】【解答】解：由电路图可知，闭合开关前，只有电阻R2接入电路；开关S闭合后，如果电路无故障，两电阻并联，电压表测电源的电压，示数不变；电流表A2测干路电路，电流表A1测R2支路的电流，则电流表A1的示数不变，电流表A2的示数变大；若电阻R1、R2出现故障，且只有两个电表的示数不变，则有：A、电阻R1断路，R2正常，闭合开关S后，电压表示数不变，电流表A1示数不变，电流表A2示数不变，A不符合题意；B、电阻R1短路，R2正常，闭合开关S后，造成电源短路，电压表和电流表A1无示数，电流表A2示数变大，会烧坏电源和电流表A2， B不符合题意；C、电阻R2断路，R1正常，闭合开关S后，电压表示数不变，电流表A1无示数、不变，电流表A2示数变大，C符合题意；D、电阻R2短路，R1正常，闭合开关S后，电源短路，三个电表都无示数，D不符合题意．故答案为：C．【分析】根据电路的并联分析，电压表示数不变，再根据两个电流表会有一个变化，分析电路的故障的位置.3．下列教材中的探究实验，不需要控制电流一定的是（）A. 探究导体电阻与长度的关系B. 探究通电导体产生的热量与电阻的关系C. 探究电功与电压的关系D. 探究电磁铁磁性强弱与线圈匝数的关系【答案】 A【解析】【解答】A、电阻与导体的长度、材料、横截面积和温度有关，与电流大小无关，探究与长度的关系，不用控制电流一定，A符合同意；B、由Q=I2Rt可知，通电导体产生的热量与电路中的电流、导体的电阻和通电时间有关，要探究热量与电阻的关系，需控制电流和通电时间一定，B不符合题意；C、由W=UIt可知，要探究电功与电压的关系，需使电流和通电时间一定，C不符合题意；D、电磁铁磁性强弱与电流大小和线圈匝数有关，要探究电磁铁磁性强弱与线圈匝数的关系，需控制电路中的电流相同，D不符合题意．故答案为：A．【分析】（1）控制变量法：在研究和解决问题的过程中，对影响事物变化规律的因素或条件加以人为控制，使其中的一些条件按照特定的要求发生变化或不发生变化，最终解决所研究的问题；（2）探究的物理量与电流及其他因素有关，探究过程中需控制电流一定，根据各项分析即可得出结论．4．在如图所示的电路中，电压表测量的是（）A. 灯L1两端的电压B. 灯L2两端的电压C. 电源两端的电压D. 开关S两端的电压【答案】B【解析】【解答】解：本题中电压表画在左上角，好象是在电池的两端，离L2很远，其实电压表是并联在L2的两端的，测的是L2的电压．故选B．【分析】电压表的使用规则要求，电压表要与被测电路并联．5．如图所示的电路中，电源电压不变，开关S闭合，灯L1和L2都正常发光一段时间后，突然其中一灯熄灭，而电压表和电流表的示数都不变，出现这一现象的原因可能是（）A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路【答案】 D【解析】【解答】A、如果灯泡L1短路，整个电路短路，电流表电压表示数最终都变为零，A不符合题意；B、如果灯泡L2短路，整个电路短路，电流表电压表示数最终都变为零，B不符合题意．C、如果灯泡L1断路，不发光；电流表断路无示数，C不符合题意；D、如果灯泡L2断路，电流表测量L1支路电流不受影响，示数不变；电源电压不变，电压表示数不变，D符合题意；故答案为：D【分析】结合选项，注意分析与题目条件符合的选项即可.6．关于电流、电压和电阻，下列说法正确的是（）A. 金属导体中的电流方向与自由电子的定向移动方向相同B. 导体中通过的电流越大，它的电阻越小C. 两灯泡比较，亮度大的灯泡通过的电流大D. 导体两端电压越大，通过该导体的电流就越大【答案】 D【解析】【分析】A、正电荷的定向移动方向是电流的方向，电子带负电，电流方向与电子的定向移动方向相反；B、导体电阻由导体材料、长度、横截面积决定，与通过它的电流无关；C、灯泡的亮度由灯泡的实际功率决定，亮度大的灯泡流过的电流不一定大；D、根据公式I=分析答题．【解答】A、电流的方向与正电荷的定向移动方向相同，电子带负电，金属导体中的电流方向与自由电子的定向移动方向相反，故A错误；B、导体电阻由导体材料、长度、横截面积决定，与通过它的电流无关，故B错误；C、两灯比较，实际功率大的灯泡亮度大，由P=UI知，功率大，可能是电流较大，也可能是电压较大，故C错误；D、导体电阻由导体材料、长度、横截面积决定，当导体电阻一定时，由I=知，导体两端的电压越大，通过该导体的电流越大，故D正确；故选D．【点评】本题考查了电流的方向、影响导体电阻大小的因素、影响灯泡亮度的因素、对欧姆定律的理解等问题，是一道基础题．7．下列关于导体电阻的说法中，正确的是（）A. 粗导线的电阻一定比细导线的电阻小B. 导体中没有电流通过，导体就没有电阻C. 一根金属丝被均匀拉长后，它的电阻变大D. 电阻是导体本身的一种性质，任何情况下导体的电阻都不可能为零【答案】 C【解析】【解答】解：A、导体的电阻与导体的材料、长度和横截面积有关，只比较导线的粗细无法确定电阻的大小，A不符合题意；B、电阻是导体对电流的阻碍作用，是导体本身的一种属性；其大小与导体的材料、长度、横截面积、温度有关，而与导体两端的电压、通过的电流无关，B不符合题意；C、金属丝被均匀拉长后，长度变长，横截面积变小，电阻变大，C符合题意；D、电阻是导体的一种属性，其大小除与导体的材料、长度、横截面积有关外，还受温度影响，当温度足够低时，电阻会变为零，成为超导体，D不符合题意。

初中物理电压电阻练习题含答案一、电压电阻压轴实验培优题1．在探究“导体的电阻与哪些因素有关”的问题时，小吴老师引导同学们做了如下实验：（1）猜想：导体电阻可能与导体材料、长度、温度、_______等有关．（2）实验时，若想探究导体的长度对导体电阻的影响，可选如上图所示的________图．（3）测量时将所测得的数据进行处理后，作出了电阻丝的电阻与电阻丝的长度的关系图象，如下图甲所示．分析图象可得出，导体的电阻与长度的关系是_______．（4）在实验过程中小黄组的电流表损坏了，但聪明的小黄同学就将探测的电阻丝接入图乙中的AB两点之间，并通过观察灯泡的亮度来粗略比较电阻大小，这种物理研究方法叫_________法．（5）小黄组的同学觉得通过观察小灯泡的亮度来比较电阻大小时，认为观察不明显，于是小黄组的同学找老师换来新的小量程电流表分别对图乙的电路作了如下的改进：其中小兵同学把灯泡更换为电流表；小勇同学在原电路中串联入电流表，你认为_________同学的改进更好一些（忽略灯丝电阻变化）．2．小红同学对串联电路的电压规律进行了探究。

（猜想与假设）串联电路总电压等于各用电器两端的电压之和。

（设计与进行实验）（1）按如图所示的电路图连接电路。

（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压。

（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。

（4）测出AC间的电压，得出结论。

（交流与评估）（1）在拆接电路时，开关必须________。

（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1________（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？为什么？________。

3．如图所示是小明“探究串联电路中电压的关系”的实验电路图.（1）实验步骤：A．按如图所示接好电路，闭合开关前，滑片P应调至最_____端.(填“左”或“右”) B．滑片P移至适当位置，用电压表测出定值电阻R0两端的电压U1.C．保持_________D．保持滑片P不动，用电压表测出a、b两点之间的电压U.E.移动滑片P的位置，重复步骤B、C、D两次.（2）讨论交流：小明通过对实验数据分析，得到结论：串联电路中各个电阻两端的电压相等，总电压等于各个电阻两端电压之和.另一小组的小芳通过实验得到结论：串联电路中各个电阻两端的电压不相等，总电压等于各个电阻两端电压之和.你认为______的结论更合理，理由是_______（3）小明测电阻R0两端的电压时，电压表示数如图乙所示，则此时R0两端的电压为_______V.（4）小明按图甲接好电路，闭合开关S，无论怎样移动滑片P，灯泡都不亮，但电压表有读数.经检查，除灯L和定值电阻R0外，其余都没有问题，则电路中存在的故障可能是______为进一步确定故障，应_______4．在探究“串联电路电压的规律”实验中.(1)小珊想电压表测灯L1的两端电压,连接电路如图所示,分析小灯泡的发光情况：______电压表实际测哪两端电压_______(2)图中只有一根导线连错,请在连错的导线上画“X”,并用笔画线表示导线将电路连接正确. ________________(3)改正电路后,闭合开关,如图所示,电压表示数为________________,若电源电压为3V, 则L2两端的电压为______．5．某实验小组在学习了用电流表探究串联电路的电流特点后，猜想：并联电路中干路中的电流等于各支路中的电流之和．于是，他们决定进行探究，并首先设计出了电路图（图甲）．（1）电路元件如图乙所示，若通过每只灯的电流约0.3～0.5A，并联后要测通过L1的电流，则M、N应分别接______；要测通过干路中的电流，则M、N应接______．（图中a、b、c、d为接线柱代码）（2）连接电路时，当把最后一根导线刚连接好，灯泡L1、L2就亮了，在实验操作中不当之处是：_____________________．（3）若合上开关后，灯均亮，电流表指针不发生偏转，那么原因可能是_________A．电流表内部开路 B．开关处接触不良C．电流表被短路 D．电源供电不足（4）若测得L2支路的电流值如图丙所示，则通过L2电流为______A．6．在探究“导体的电阻跟哪些因素有关”的问题时，老师引导同学们做了如下实验：（1）猜想：导体电阻可能与导体材料、横截面积、______、______有关．（2）实验时，同学们用图甲所示的实验装置分别把a、b、c、d四根金属丝接入电路中A、B两点之间，探究情况如下表：选用__________________两根金属丝，可探究导体电阻跟导体横截面积的关系，得到的结论是：______________________________________________________．（3）如图乙所示的实验，可探究导体电阻与_________________的关系．7．小王做探究导体电阻大小与那些因素有关的实验，下表是某实验小组在实验中所用导体的相关物理量的记录：（1）要探究导体电阻大小与材料是否有关，应选用________、________两根导体. （2）要探究导体电阻大小与横截面积是否有关，应选用________、________两根导体. （3）如选用了A、D两根导线进行实验,则要探究导体电阻大小与________是否有关，（4）通过表格中数据的分析,可以得出的结论是导体的电阻与导体的________、________、________有关.（5）这个实验中涉及到的主要研究方法，和下列哪个实验的研究方法是一样的（_______）A．用水流的形成来类比电流的形成B．用一条带箭头的直线表示光的传播路线和方向C．研究压力作用效果与压力、受力面积的关系D．用刻度尺直接测量一张纸的厚度测不出来，可以测出100张纸的厚度，然后除以100求出.8．某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的金属丝拉直连接在A、B接线柱上，在金属丝上安装一个可滑动的金属夹P．实验室还提供了下列器材：电压表、电流表、电池组（电压 3 V）、滑动变阻器（20 Ω 2 A）、刻度尺、开关和导线若干．（1）为了测量AP段的电阻R，他们连接了如图甲所示的电路，连接电路时，开关应_______．（2）某次实验中测得电压表的读数为 2.1V，电流表指针偏转如图乙所示，则电流表的读数为I= _______A，此时金属丝的电阻R= _______Ω．（3）实验中移动金属夹P，分别测出AP段的长度l和对应的电压电流值，并计算出电阻值R，其中l和R的数据如下表：l/cm304050607080R/Ω 2.1 2.8 3.5 4.2 4.9 5.6分析表中数据，可知_______．（4）小军同学认为，由于电源电压没有超过电压表所选量程的最大值，因此在闭合开关前，可以将变阻器的滑片置于任意位置．你认为他的想法是_______（填“正确”或“错误”）的，理由是：_______．9．“探究串联电路的电压关系”的实验电路如图甲所示．（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择_____（选填“相同”或“不相同”）的小灯泡．（2）小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该_____．（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改装在B、C之间．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．小聪的办法是否正确？_____．为什么？_____．（4）测量完成后，进行小组交流讨论，如表选录了四个小组的数据，你认为这些数据是否合理？_____．理由是_____．10．在某次综合实践活动中，晓益利用蓄电池（电压为 24V）、电压表（量程为 0～15V）、校准电阻 R0、滑动变阻器R（最大阻值为100Ω）等器材，设计了一种测定油箱内油量的方案（图甲），选配合适的校准电阻值，能够使油箱装满汽油，滑动变阻器的触片在某一端时，油量表示数为最大值（即电压表示数达到最大值）油箱中的汽油用完，滑动变阻器的触片在另一端时，油量表示数为零（即电压表示数为零）（1）校准电阻除了可以校准表盘，还有什么作用？ _________（2）校准电阻的阻值为多少？ _________（3）另一个小组的大中同学设计了如图乙所示的电路，请你从能耗的角度分析这种方案的优点．___11．“探究串联电路的电压关系”实验电路如图甲所示。

人教版九年级物理全一册《第十六章电压、电阻》章节测试卷（带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，电流表和电压表的读数分别为（）A．0.4A 2.6V B．0.08A 13V C．0.08A 2.6V D．0.4A 13V2．下列说法正确的是（）A．如图甲的电阻在电路中可以像滑动变阻器一样改变阻值B．如图丙，电位器为音量控制器，接入电路中是BC两接线柱，滑动片顺时针旋转时音量增大C．如图乙，油量减少时，R的阻值变大，油量表示数变小D．如图丁，在探究电流与电阻关系时，将ab两点的R由10Ω换成5Ω时，无需移动滑片P的位置3．在如图所示的电路中，闭合开关S，两灯并联且都能发光，应在图中甲、乙两处连入的元件可能是（）A．甲是电压表，乙是电池B．甲是电池，乙是电流表C．甲是电流表，乙是电池D．甲是电压表，乙是电流表4．在如图所示的电路中，S闭合后，下列各种情况正确的是（）A．如果甲、乙、丙是电压表，当S1闭合后，U甲>U乙B．如果甲是电压表，乙、丙是电流表，S1断开形成并联电路C．电路中甲表和乙表可以同时是电流表D．如果电路是并联电路，则乙表的示数小于丙表的示数5．如图，在开关和小灯泡之间连着两个金属夹A和B，在金属夹之间分别接入以下物品，闭合开关后，小灯泡不能发光的是（）A．硬币B．橡皮C．大头针D．铅笔芯6．如图所示，当滑动变阻器的滑片P向右移动使得电压表示数变大，电路的E、F端与滑动变阻器接线柱的连接情况正确的是（）A．E接A、F接B B．E接A、F接DC．E接C、F接B D．E接C、F接DS时，下列说法中正确的是（）7．如图所示，电源电压保持不变，当闭合开关S和1A．灯L和电阻R串联B．灯L和电阻R并联S，电压表的示数变小，灯L可发光C．若断开1S，电压表的示数变大，灯L不发光D．若断开18．港珠澳大桥主桥长约30km，包括近7km长的海底隧道和23km长的桥面，其中海底隧道需24h供电，桥面只需晚上供电，其简化电路如下图所示，其中用电器R和R0为该电路中的照明灯，你认为下列说法正确的是（）A．当开关K由断开到闭合时，电压表的示数变大B．当开关K由断开到闭合时，电流表的示数变小C．天亮之后，开关K应处于断开状态，且R为隧道中的照明灯D．天亮之后，开关K应处于断开状态，且R0为隧道中的照明灯9．如图是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片。

人教版九年级物理全一册《第十六章电压、电阻》章节练习题-含答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．生活中常见的儿童智能电话手表是一个非常重要的通话工具，它的电池电压最接近（）A．220V B．110V C．36V D．3.7V2．关于电压，以下说法错误的是（）A．电压是使电路中形成电流的原因B．电路两端有电压，则电路中一定有电流C．把一节干电池接在电路中，即使电路没有闭合，干电池两端也会有电压D．电路中有电流，则电路两端一定有电压3．如图所示电路，电源电压为5V，当开关S闭合时，却只有一只灯泡发光，且电压表示数为0V。

由此可以判断电路的故障可能是（）A．灯L1短路B．灯L2短路C．灯L1开路D．灯L2开路4．用如图所示电路探究串联电路的电压规律，下列说法正确的是（）A．若测量L1两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接b点B．改变两个小灯泡的规格，重复实验，是为了减小实验误差C．实验得到的结论为：串联电路电压处处相等D．若灯泡L1短路，则只有灯L2亮，且电压表并联在a、b两点时示数为05．如图是探究“影响导体电阻大小的因素”的实验装置。

a、b为长度一样的镍铬合金丝，b比a的横截面积大。

关于此实验，下列说法正确的是（）A．在实验中，若灯泡越亮，说明导体的电阻越大B．实验中，若灯泡不亮，一定是灯泡发生了短路或断路C．利用此装置可以探究导体电阻大小与导体长度的关系D．若用电流表替换小灯泡，可更好地反映电阻的大小，没有安全隐患6．关于导体的电阻，下列说法正确的是（）A．通过导体的电流越大，导体的电阻就越小B．当温度一定时，长度不等的两条镍铬合金导线，它们的电阻相等，则长度较长的导线横截面积较大C．探究电阻决定因素实验中只有一根铜导线时，只能探究电阻与长度的关系D．忽略温度的影响，两根长度相同的铝导线，电阻一定相等7．如图甲所示的电路中，当闭合开关S后，两个电压表指针偏转均如图乙所示，则下列说法正确的是（）A．电压表V2的示数为6V B．电压表V1的示数为1.2VC．灯泡L2的电压为4.8V D．灯泡L1的电压为4.8V8．小明同学在学习使用滑动变阻器改变灯泡亮度的实验中，连接了如图所示的电路，下列分析错误的是（）A．若将A、C端连入电路，向D端移动滑片P，灯泡变亮B．若将B、C端连入电路，闭合开关前，滑片P应移动到最左端C．若将A、B端连入电路，闭合开关，移动滑片P，灯泡亮度不变D．若将C、D端连入电路，变阻器相当于一根导线二、填空题9．如图所示的“模拟调光灯”。

初三物理电压和电阻专项测试题（含答案）一、选择题1．如图所示的电路中，电源电压恒为6V，R 为10Ω，滑动变阻器R0最大电阻为50Ω，当滑动变阻器的滑片P 由a端滑到b端，电压表示数的变化是（）A. 0～6VB. 0～5VC. 0～1VD. 1～5V【答案】 B【解析】【解答】当滑片P在a端时，滑动变阻器连入电路的电阻为0，两端的电压为0V；当滑片P由a端滑到b端，连入电路中的电阻增大，电路中的电流减小，根据欧姆定律可知，定值电阻分压减小，电源电压不变，滑动变阻器两端的电压增大；当滑动变阻器的滑片P在b端时，电路中的电流：I==0.1A，滑动变阻器两端的电压：U ab=0.1A×50Ω=5V．电压表示数的变化范围是0～5V．故选B．【分析】由电路图可知，滑动变阻器与定值电阻是串联的，电压表测的是滑动变阻器两端的电压，当滑片P由a端滑到b端，连入电路中的电阻增大，根据欧姆定律和串联电路的分压关系分析判断．2．在如图a的电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别（）A. 1.2 V 4.8 VB. 6 V 1.2 VC. 1.2 V 6 VD. 4.8 V 1.2 V【答案】 D【解析】【解答】分析电路图是串联电路，V1测量电源电压，V2测量R2的电压，根据串联电路中总电压等于各用电器电压之和的规律，V1的示数要大于V2示数，所以选用0-15V读数，为6V，V2选用0-3V读数，为1.2V，则R1的电压为6V-1.2V-4.8V，D符合题意，ABC不符合题意。

故答案为：D.【分析】根据串联电路中电压规律判断电压表选用的量程，并计算各用电器的电压的大小。

3．超导现象是20世纪的重大发现之一，科学家发现某些物质在温度很低时，如铅在﹣265.95℃以下，电阻就变成零．若常温下超导体研制成功，则超导体适合做（）A. 保险丝B. 输电线C. 滑动变阻器的线圈D. 电炉丝【答案】B【解析】【解答】解：A、保险丝的作用，是当电流过大时，自动熔断来保护电路．B、用超导体做输电线，可以有效地减小电能的损耗．C、线圈的电阻较大，通过滑片位置的改变可以进行调节．D、电炉丝需要电阻较大的材料，才能发出较多的热量．故选B．【分析】由于超导体的电阻为0，则没有内能的产生，不会放热．根据这一特点，分析选项．4．如图所示，开关S闭合后电灯不亮，为了检查电路故障，用电压表进行测量，发现U AC=3.0V，U AB=0V，U BC=3.0V．则电路故障可能是（）A. 灯 L 断路B. 开关S 断路C. 滑动变阻器R短路D. 灯L短路或滑动变阻器R 断路【答案】D【解析】【解答】解：串联电路中电灯不亮，则可能是某处断路或电灯短路，用电压表测检测电路故障，断路位置为电源电压，电路完好的示数为零；由题意可知，U AC=3.0V，故A点与电源正极相连、C点与电源负极相连；U AB=0V，如果灯泡短路，则AB两点间电压为零；U BC=3.0V，说明c点与电源负极相连，B点通过灯泡、电阻、开关与电源正极相连，故BC 间发生断路，即变阻器R断路；故电路故障为灯L短路或滑动变阻器R断路．故选D．【分析】在判断故障时，电压表的示数的变化很关键，若电压表有示数，说明电压表与电源能相通，若无示数，说明电压表与电源不能相通．5．如图甲是某生产流水线上的产品输送及计数装置示意图。

初中物理电压电阻试题(有答案和解析)含解析一、电压电阻选择题1．下列关于电阻的说法中，正确的是（）A. 一根电阻丝的电阻为R，把它剪去一半，再将剩下的一半拉长到原长，它的电阻仍为RB. 导体的电阻与导体两端的电压成正比C. 导体的电阻越大，表明导体的导电能力越强D. 电阻是导体本身的一种性质，与导体的长度、横截面积和材料等因素有关【答案】 D【解析】【解答】A. 一根电阻丝的电阻为R，把它剪去一半，再将剩下的一半拉长到原长，它的电阻变为原来的2倍，A不符合题意；BD电阻是导体本身的一种属性，导体的电阻与导体的材料，长度和横截面积等因素有关，，与导体两端的电压和导体的电流无关，B.错误，D符合题意；C. 导体的电阻越大，表明导体的导电能力越弱，C不符合题意；故答案为：D.【分析】决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度.（电阻与加在导体两端的电压和通过的电流无关）2．如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭，电压表示数变小。

若电路中只有一处故障，且只发生在灯L或R上。

现用一只规格相同且完好的灯L'替换灯L，关于电路故障判断正确的是（）A. 若灯L'亮，则可能是灯L断路B. 若灯L'亮，则一定是电阻R短路C. 若灯L'不亮，则可能是灯L短路D. 若灯L'不亮，则一定是电阻R断路【答案】 D【解析】【解答】闭合开关，灯泡发光，说明电路是通路。

过一会儿灯泡熄灭，电压表示数变小，原因有两个：灯泡L短路或电阻R断路. 一只规格相同且完好的灯L′替换灯L，若是灯L短路，其它地方完好，换上新灯泡后不短路，L'能发光，故若灯L'亮，则一定是灯L 短路，AB不符合题意.若是电阻R断路，换上新灯泡后电路还是断路，不能发光，故若灯L'不亮，则一定是电阻R断路，C不符合题意，D符合题意.故答案为：D.【分析】在串联电路中各用电器互相影响，若电压表示数变大，则测量的位置断路.3．如图所示的是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数.则故障原因可能是（）A. L1断路B. L1短路C. L2短路D. L2断路【答案】C【解析】【解答】（1）首先分析电路的连接方式为灯泡L1和L2串联，电流表测电路电流，电压表测量灯L1的电压。
