自动纠偏系统传统PID控制及仿真

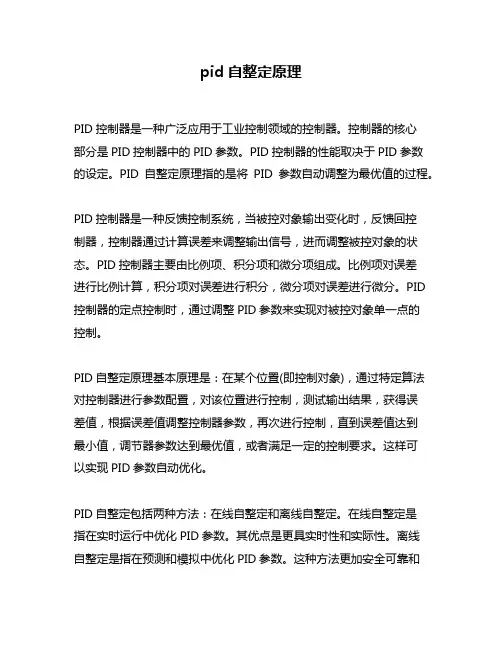

pid自整定原理PID控制器是一种广泛应用于工业控制领域的控制器。

控制器的核心部分是PID控制器中的PID参数。

PID控制器的性能取决于PID参数的设定。

PID自整定原理指的是将PID参数自动调整为最优值的过程。

PID控制器是一种反馈控制系统，当被控对象输出变化时，反馈回控制器，控制器通过计算误差来调整输出信号，进而调整被控对象的状态。

PID控制器主要由比例项、积分项和微分项组成。

比例项对误差进行比例计算，积分项对误差进行积分，微分项对误差进行微分。

PID 控制器的定点控制时，通过调整PID参数来实现对被控对象单一点的控制。

PID自整定原理基本原理是：在某个位置(即控制对象)，通过特定算法对控制器进行参数配置，对该位置进行控制，测试输出结果，获得误差值，根据误差值调整控制器参数，再次进行控制，直到误差值达到最小值，调节器参数达到最优值，或者满足一定的控制要求。

这样可以实现PID参数自动优化。

PID自整定包括两种方法：在线自整定和离线自整定。

在线自整定是指在实时运行中优化PID参数。

其优点是更具实时性和实际性。

离线自整定是指在预测和模拟中优化PID参数。

这种方法更加安全可靠和可预测。

实际上，PID自整定并不是一成不变的过程，如过程变化，控制对象参数变化，PID自整定应重新进行。

这样也能为工程带来一定的便利。

在实际工程中，PID自整定的应用主要有两个方面：第一个方面是对稳态控制器的确保，即控制器在稳态下能够得到最小的误差。

第二个方面是实现动态控制器，即控制器动态响应能力提高。

通过PID自整定实现动态控制器能够加快系统的响应速度和稳定性。

综上所述，PID自整定原理是通过特定算法对控制器进行参数配置来实现对控制对象的无偏请求控制，使其输出误差达到最小值，调整控制器参数达到最优值的过程。

这种方法在控制工程中得到了广泛的应用。

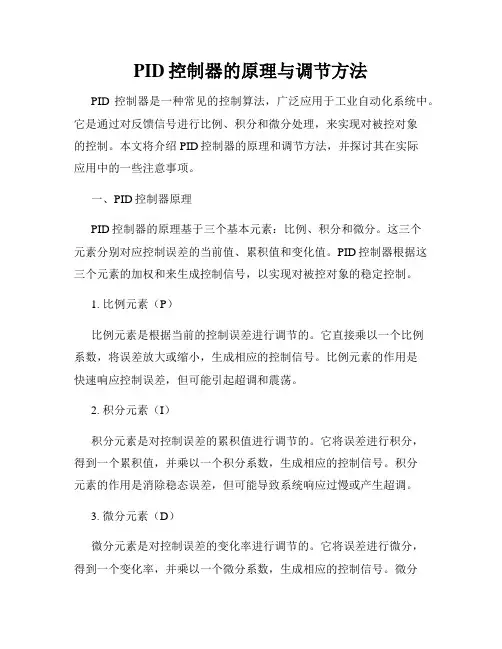

PID控制器的原理与调节方法PID控制器是一种常见的控制算法，广泛应用于工业自动化系统中。

它是通过对反馈信号进行比例、积分和微分处理，来实现对被控对象的控制。

本文将介绍PID控制器的原理和调节方法，并探讨其在实际应用中的一些注意事项。

一、PID控制器原理PID控制器的原理基于三个基本元素：比例、积分和微分。

这三个元素分别对应控制误差的当前值、累积值和变化值。

PID控制器根据这三个元素的加权和来生成控制信号，以实现对被控对象的稳定控制。

1. 比例元素（P）比例元素是根据当前的控制误差进行调节的。

它直接乘以一个比例系数，将误差放大或缩小，生成相应的控制信号。

比例元素的作用是快速响应控制误差，但可能引起超调和震荡。

2. 积分元素（I）积分元素是对控制误差的累积值进行调节的。

它将误差进行积分，得到一个累积值，并乘以一个积分系数，生成相应的控制信号。

积分元素的作用是消除稳态误差，但可能导致系统响应过慢或产生超调。

3. 微分元素（D）微分元素是对控制误差的变化率进行调节的。

它将误差进行微分，得到一个变化率，并乘以一个微分系数，生成相应的控制信号。

微分元素的作用是预测误差的变化趋势，以提前调整控制信号，但可能引起过度调节和噪声放大。

通过调节比例、积分和微分元素的系数权重，可以优化PID控制器的响应速度、控制精度和抗干扰能力。

二、PID控制器调节方法PID控制器的调节方法通常包括经验法和自整定法两种。

1. 经验法经验法是基于经验和试错的方法，通过手动调节PID控制器的系数来实现对被控对象的控制。

具体步骤如下：步骤一：将积分和微分元素的系数设为零，只调节比例元素的系数。

步骤二：逐渐增大比例系数，观察系统的响应，并调整至系统稳定且响应时间较短。

步骤三：增加积分系数，减小系统的稳态误差，但要注意避免系统过调和震荡。

步骤四：增加微分系数，提高系统对突变的响应速度，但要避免过度调节和噪声放大。

2. 自整定法自整定法是基于系统辨识和参数整定理论的方法，通过对系统的频域或时域特性进行分析，自动计算得到PID控制器的系数。

PID控制原理与参数的整定方法PID控制器是一种常用的自动控制器，在工业控制中广泛应用。

它的原理很简单，即通过不断调节控制信号来使被控制物体的输出接近给定值。

PID控制器由比例（P）、积分（I）和微分（D）三个控制参数组成。

下面将详细介绍PID控制的原理和参数整定方法。

一、PID控制原理1.比例（P）控制比例控制根据被控制量的偏差的大小，按照一定比例调节控制量的大小。

当偏差较大时，调节量增大；当偏差较小时，调节量减小。

此项控制可以使系统快速响应，并减小系统稳态误差。

2.积分（I）控制积分控制根据被控制物体的偏差的积分值来调节控制量。

积分控制的作用主要是消除系统的稳态误差。

当偏差较小但持续较长时间时，积分量会逐渐增大，以减小偏差。

3.微分（D）控制微分控制根据被控制物体的偏差的变化率来调节控制量。

当偏差的变化率较大时，微分量会增大，以提前调整控制量。

微分控制可以减小系统的超调和振荡。

综合比例、积分和微分控制，PID控制器可以通过不同的控制参数整定来适应不同的被控制物体的特性。

二、PID控制参数整定方法1.经验整定法经验整定法是根据对被控制系统的调试经验和运行情况来选择控制参数的方法。

它是通过实际试验来调整控制参数，通过观察系统的响应和稳定性来判断参数的合理性。

2. Ziegler-Nichols整定法Ziegler-Nichols整定法是根据系统的临界响应来选择PID控制参数的方法。

在该方法中，首先将I和D参数设置为零，然后不断提高P控制参数直到系统发生临界振荡。

根据振荡周期和振荡增益的比值来确定P、I和D的参数值。

3.设计模型整定法设计模型整定法是根据对被控系统的数学建模来确定PID控制参数的方法。

通过建立被控系统的数学模型，分析其频率响应和稳态特性，从而设计出合理的控制参数。

4.自整定法自整定法是通过主动调节PID控制器的参数，使被控系统的输出能够接近给定值。

该方法可以通过在线自整定或离线自整定来实现。

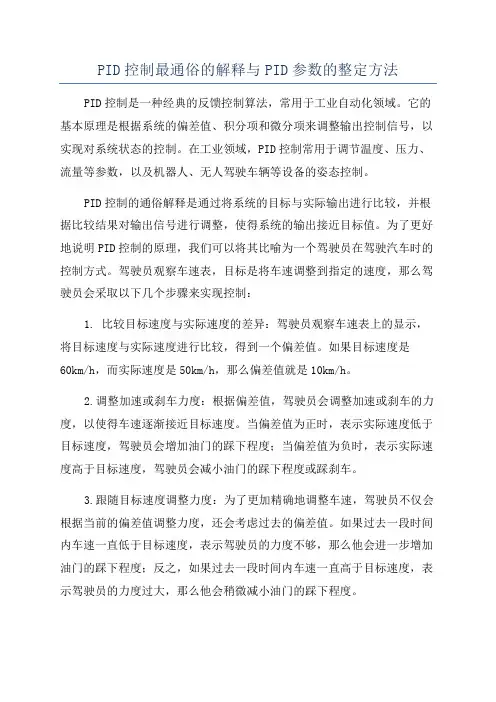

PID控制最通俗的解释与PID参数的整定方法PID控制是一种经典的反馈控制算法，常用于工业自动化领域。

它的基本原理是根据系统的偏差值、积分项和微分项来调整输出控制信号，以实现对系统状态的控制。

在工业领域，PID控制常用于调节温度、压力、流量等参数，以及机器人、无人驾驶车辆等设备的姿态控制。

PID控制的通俗解释是通过将系统的目标与实际输出进行比较，并根据比较结果对输出信号进行调整，使得系统的输出接近目标值。

为了更好地说明PID控制的原理，我们可以将其比喻为一个驾驶员在驾驶汽车时的控制方式。

驾驶员观察车速表，目标是将车速调整到指定的速度，那么驾驶员会采取以下几个步骤来实现控制：1. 比较目标速度与实际速度的差异：驾驶员观察车速表上的显示，将目标速度与实际速度进行比较，得到一个偏差值。

如果目标速度是60km/h，而实际速度是50km/h，那么偏差值就是10km/h。

2.调整加速或刹车力度：根据偏差值，驾驶员会调整加速或刹车的力度，以使得车速逐渐接近目标速度。

当偏差值为正时，表示实际速度低于目标速度，驾驶员会增加油门的踩下程度；当偏差值为负时，表示实际速度高于目标速度，驾驶员会减小油门的踩下程度或踩刹车。

3.跟随目标速度调整力度：为了更加精确地调整车速，驾驶员不仅会根据当前的偏差值调整力度，还会考虑过去的偏差值。

如果过去一段时间内车速一直低于目标速度，表示驾驶员的力度不够，那么他会进一步增加油门的踩下程度；反之，如果过去一段时间内车速一直高于目标速度，表示驾驶员的力度过大，那么他会稍微减小油门的踩下程度。

通过上述步骤的不断迭代，驾驶员可以逐渐将车速调整到目标速度，并保持在目标速度附近，从而实现了对车速的控制。

这种驾驶员调整车速的方式就类似于PID控制的基本原理。

PID参数的整定指的是确定PID控制器中的比例系数（Proportional）、积分系数（Integral）和微分系数（Derivative）。

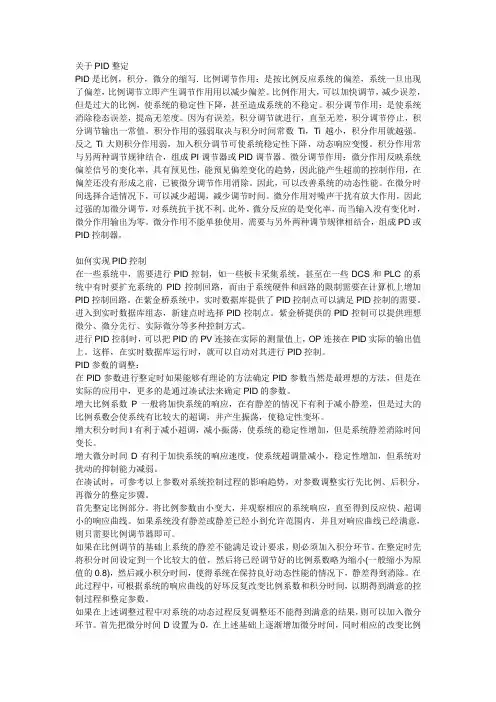

关于PID整定PID是比例，积分，微分的缩写. 比例调节作用：是按比例反应系统的偏差，系统一旦出现了偏差，比例调节立即产生调节作用用以减少偏差。

比例作用大，可以加快调节，减少误差，但是过大的比例，使系统的稳定性下降，甚至造成系统的不稳定。

积分调节作用：是使系统消除稳态误差，提高无差度。

因为有误差，积分调节就进行，直至无差，积分调节停止，积分调节输出一常值。

积分作用的强弱取决与积分时间常数Ti，Ti越小，积分作用就越强。

反之Ti大则积分作用弱，加入积分调节可使系统稳定性下降，动态响应变慢。

积分作用常与另两种调节规律结合，组成PI调节器或PID调节器。

微分调节作用：微分作用反映系统偏差信号的变化率，具有预见性，能预见偏差变化的趋势，因此能产生超前的控制作用，在偏差还没有形成之前，已被微分调节作用消除。

因此，可以改善系统的动态性能。

在微分时间选择合适情况下，可以减少超调，减少调节时间。

微分作用对噪声干扰有放大作用，因此过强的加微分调节，对系统抗干扰不利。

此外，微分反应的是变化率，而当输入没有变化时，微分作用输出为零。

微分作用不能单独使用，需要与另外两种调节规律相结合，组成PD或PID控制器。

如何实现PID控制在一些系统中，需要进行PID控制，如一些板卡采集系统，甚至在一些DCS和PLC的系统中有时要扩充系统的PID控制回路，而由于系统硬件和回路的限制需要在计算机上增加PID控制回路。

在紫金桥系统中，实时数据库提供了PID控制点可以满足PID控制的需要。

进入到实时数据库组态，新建点时选择PID控制点。

紫金桥提供的PID控制可以提供理想微分、微分先行、实际微分等多种控制方式。

进行PID控制时，可以把PID的PV连接在实际的测量值上，OP连接在PID实际的输出值上。

这样，在实时数据库运行时，就可以自动对其进行PID控制。

PID参数的调整：在PID参数进行整定时如果能够有理论的方法确定PID参数当然是最理想的方法，但是在实际的应用中，更多的是通过凑试法来确定PID的参数。

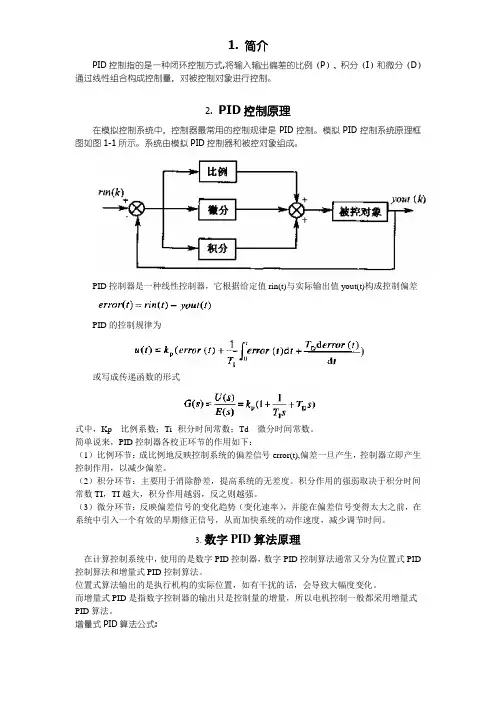

1. 简介PID控制指的是一种闭环控制方式,将输入输出偏差的比例（P）、积分（I）和微分（D）通过线性组合构成控制量，对被控制对象进行控制。

2.PID控制原理在模拟控制系统中，控制器最常用的控制规律是PID控制。

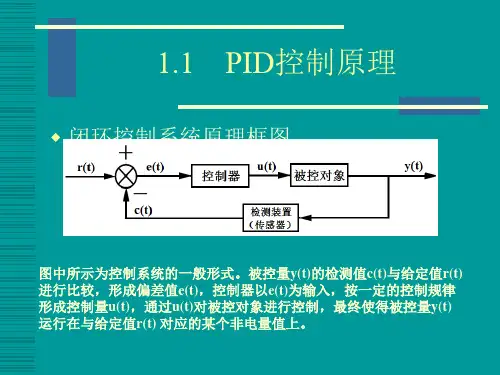

模拟PID控制系统原理框图如图1-1所示。

系统由模拟PID控制器和被控对象组成。

PID控制器是一种线性控制器，它根据给定值rin(t)与实际输出值yout(t)构成控制偏差PID的控制规律为或写成传递函数的形式式中，Kp---比例系数；Ti--积分时间常数；Td---微分时间常数。

简单说来，PID控制器各校正环节的作用如下：（1）比例环节：成比例地反映控制系统的偏差信号error(t),偏差一旦产生，控制器立即产生控制作用，以减少偏差。

（2）积分环节：主要用于消除静差，提高系统的无差度。

积分作用的强弱取决于积分时间常数TI，TI越大，积分作用越弱，反之则越强。

（3）微分环节：反映偏差信号的变化趋势（变化速率），并能在偏差信号变得太大之前，在系统中引入一个有效的早期修正信号，从而加快系统的动作速度，减少调节时间。

3.数字PID算法原理在计算控制系统中，使用的是数字PID控制器，数字PID控制算法通常又分为位置式PID 控制算法和增量式PID控制算法。

位置式算法输出的是执行机构的实际位置，如有干扰的话，会导致大幅度变化。

而增量式PID是指数字控制器的输出只是控制量的增量，所以电机控制一般都采用增量式PID算法。

增量式PID算法公式:----△u( k ) = K p△e(k)+Kie(k)+Kd[△e(k)-△e(k-1)]----△e(k) = e(k) – e(k-1)-----△e(k-1) = e(k-1) – e(k-2)-----e(k) = r(k) – c(k) (因在速度控制导通角上开始是从大变小,所以该公式须变成c(k)-r(k))参数说明:k--------------采样序号, k = 0, 1, 2----;r(t)-----------速度给定值;c(t)-----------速度实际输出值;△u( k )------第K次采样时刻的计算机输出增量值；e(k)----------第K次采样时刻输入的偏差值；e(k-1)--------第(k-1)次采样时刻输入的偏差值;K I-------------积分系数，K I = K P*T/T I；K D------------微分系数，K D = K P*T D/T；T--------------采样调期;Kp------------比例系数;T I-------------积分时间常数T D------------微分时间常数4.PID 控制参数整定方法PID 控制参数的自动整定分两步进行，第一步是初始确定PID 控制参数；第二步是在初定的PID 控制参数基础上，根据直线电机控制系统的响应过程和控制目标期望值，修正初定的PID 参数，直至电机系统的控制指标符合所需求为止.在数字控制系统中，采样周期T 是一个比较重要的因素，采样周期的选取，应与PID 参数的整定综合考虑，选取采样周期时，一般应考虑下列几个因素： （1） 采样周期应远小于对象的扰动信号的周期。

自动化控制系统中的PID控制算法优化随着工业自动化和智能化水平的提高，控制系统已经成为现代化制造业中不可或缺的部分。

而其中最常用的控制算法之一便是PID控制算法，它可以根据系统反馈信息自动调节控制器的输出信号，使被控对象的输出值稳定在设定值上。

然而，实际应用中PID控制算法存在一些限制和问题，如响应速度不够快、过冲过大、抗扰度差等，这些问题在一定程度上制约了自动化控制系统的稳定性和可靠性。

为了解决这些问题，我们需要对PID控制算法进行优化，以确保系统更加稳定和精确地控制被控对象。

一、PID控制算法简介PID控制算法是一种基于系统反馈信息的闭环控制算法，其名称源自三个不同的控制参数：比例系数（P，Proportional）、积分时间（I，Integral）和微分时间（D，Derivative）。

PID控制算法通过输出信号的比例、积分和微分分量来调节被控对象，使其输出符合设定值。

P分量：根据被控对象的误差，控制器以比例系数的大小输出给被控对象一个调节信号，调节量与误差成正比。

I分量：积分时间参数是避免误差积累的重要参数，它是根据误差的历史变化量计算的。

积分操作可以消除系统存在的静态误差，并且偏差持续一段时间后还可以累积掉，从而减少系统的稳态误差。

D分量：微分时间参数是根据误差的历史变化率进行计算的。

当误差的变化率很大时，微分项就会对控制信号进行阻尼作用，从而使控制系统更加平稳。

二、PID控制算法存在的问题虽然PID控制算法已经被广泛应用于自动化控制系统中，但是它还存在一些问题，如响应速度不够快、过冲过大、抗扰度差等。

1. 响应速度不够快PID控制算法的响应速度依赖于系统动态特性和PID参数的取值。

例如，当被控对象存在非线性、滞后和时变性等特性时，将会对PID控制算法的响应速度产生不良影响。

2. 过冲过大过冲是指被控对象输出在到达设定值之前超出或低于设定值的情况。

具有非线性或惯性的物理系统、控制系统响应时间过长时容易出现过冲现象。

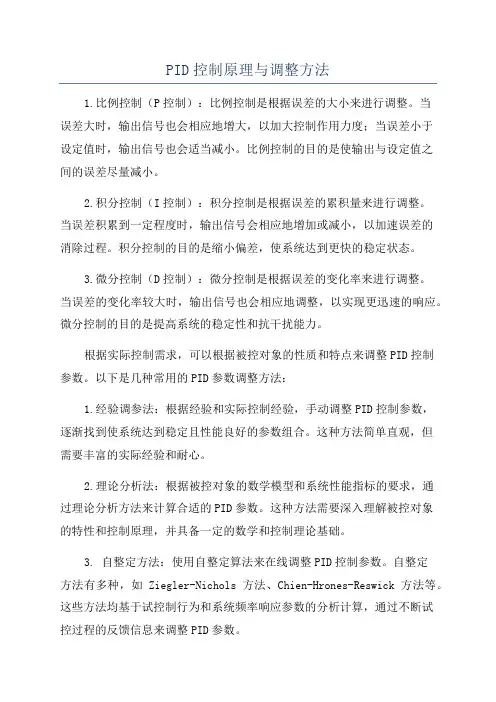

PID控制原理与调整方法1.比例控制（P控制）：比例控制是根据误差的大小来进行调整。

当误差大时，输出信号也会相应地增大，以加大控制作用力度；当误差小于设定值时，输出信号也会适当减小。

比例控制的目的是使输出与设定值之间的误差尽量减小。

2.积分控制（I控制）：积分控制是根据误差的累积量来进行调整。

当误差积累到一定程度时，输出信号会相应地增加或减小，以加速误差的消除过程。

积分控制的目的是缩小偏差，使系统达到更快的稳定状态。

3.微分控制（D控制）：微分控制是根据误差的变化率来进行调整。

当误差的变化率较大时，输出信号也会相应地调整，以实现更迅速的响应。

微分控制的目的是提高系统的稳定性和抗干扰能力。

根据实际控制需求，可以根据被控对象的性质和特点来调整PID控制参数。

以下是几种常用的PID参数调整方法：1.经验调参法：根据经验和实际控制经验，手动调整PID控制参数，逐渐找到使系统达到稳定且性能良好的参数组合。

这种方法简单直观，但需要丰富的实际经验和耐心。

2.理论分析法：根据被控对象的数学模型和系统性能指标的要求，通过理论分析方法来计算合适的PID参数。

这种方法需要深入理解被控对象的特性和控制原理，并具备一定的数学和控制理论基础。

3. 自整定方法：使用自整定算法来在线调整PID控制参数。

自整定方法有多种，如Ziegler-Nichols方法、Chien-Hrones-Reswick方法等。

这些方法均基于试控制行为和系统频率响应参数的分析计算，通过不断试控过程的反馈信息来调整PID参数。

4.优化算法：使用优化算法来寻找最佳的PID参数组合。

优化算法包括遗传算法、粒子群算法、模拟退火算法等。

这些算法通过不断迭代运算来参数空间中的最优解，以实现系统稳定性和性能的最佳平衡。

需要注意的是，PID参数的调整是一个较为复杂的过程，需要在实际应用中不断试验和调整，根据实际情况进行优化。

此外，不同的被控对象和控制要求可能需要不同的PID参数组合，因此在实际应用中需要灵活调整和适当的参数修正。

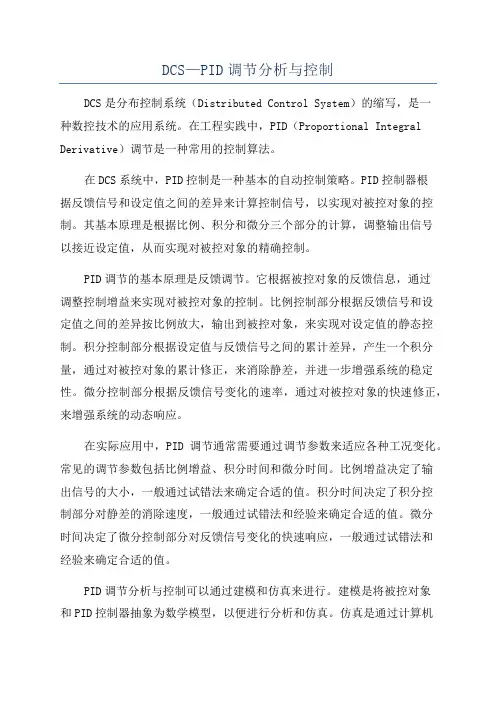

DCS—PID调节分析与控制DCS是分布控制系统（Distributed Control System）的缩写，是一种数控技术的应用系统。

在工程实践中，PID（Proportional Integral Derivative）调节是一种常用的控制算法。

在DCS系统中，PID控制是一种基本的自动控制策略。

PID控制器根据反馈信号和设定值之间的差异来计算控制信号，以实现对被控对象的控制。

其基本原理是根据比例、积分和微分三个部分的计算，调整输出信号以接近设定值，从而实现对被控对象的精确控制。

PID调节的基本原理是反馈调节。

它根据被控对象的反馈信息，通过调整控制增益来实现对被控对象的控制。

比例控制部分根据反馈信号和设定值之间的差异按比例放大，输出到被控对象，来实现对设定值的静态控制。

积分控制部分根据设定值与反馈信号之间的累计差异，产生一个积分量，通过对被控对象的累计修正，来消除静差，并进一步增强系统的稳定性。

微分控制部分根据反馈信号变化的速率，通过对被控对象的快速修正，来增强系统的动态响应。

在实际应用中，PID调节通常需要通过调节参数来适应各种工况变化。

常见的调节参数包括比例增益、积分时间和微分时间。

比例增益决定了输出信号的大小，一般通过试错法来确定合适的值。

积分时间决定了积分控制部分对静差的消除速度，一般通过试错法和经验来确定合适的值。

微分时间决定了微分控制部分对反馈信号变化的快速响应，一般通过试错法和经验来确定合适的值。

PID调节分析与控制可以通过建模和仿真来进行。

建模是将被控对象和PID控制器抽象为数学模型，以便进行分析和仿真。

仿真是通过计算机模拟被控对象和PID控制器的工作过程，以实现对控制系统性能的评估和优化。

在PID调节分析中，常常需要进行系统频率响应分析和稳定性分析。

系统频率响应分析用于评估系统动态特性，包括系统的截止频率、幅频特性和相频特性等。

稳定性分析用于评估系统的稳定性，包括系统的极点、极零和极角幅角等。

PID控制器：介绍PID控制器的原理、设计和应用控制系统在我们日常生活中扮演着重要的角色。

无论是在工业自动化、家电、机器人技术还是其他领域，控制系统都是实现稳定和精确控制的关键。

PID控制器是一种常用的控制器，被广泛应用于各种工业和自动化系统中。

本文将介绍PID控制器的原理、设计和应用。

什么是PID控制器？PID控制器是一种基于反馈的控制系统，用于控制运动、过程或其他变量。

PID 是“比例-积分-微分”（Proportional-Integral-Derivative）的缩写，这三个术语指的是PID控制器中使用的三个控制算法。

PID控制器根据当前的反馈信号与预设的设定值之间的差异，计算控制输出，并通过调整控制信号来实现稳定的控制。

PID控制器的原理PID控制器基于三个算法：比例控制、积分控制和微分控制。

下面我们将详细介绍每个算法的原理。

比例控制比例控制是PID控制器的基本控制算法之一。

它根据当前的反馈信号与设定值之间的差异，计算出一个与误差成比例的控制量。

比例控制的公式可以表示为：输出= Kp × 误差其中，Kp是比例增益，用于调整控制量对误差的敏感度。

较大的比例增益将导致更快的响应，但也可能引起振荡和不稳定。

比例控制器的作用是减小误差，使得实际输出逐渐接近设定值。

然而，由于比例控制只考虑当前误差并未考虑过去的误差，因此它无法消除稳态误差。

积分控制积分控制是PID控制器的另一个重要算法。

它考虑误差的累积，并在一段时间内对误差进行积分。

积分控制的公式可以表示为：输出= Ki × ∫ 误差 dt其中，Ki是积分增益，用于调整积分控制的敏感性。

积分控制的作用是消除稳态误差，因为它对误差的积分可以抵消误差的累积。

然而，积分控制也可能导致系统的超调和不稳定。

过高的积分增益会增加系统的振荡风险，从而造成过调和振荡。

微分控制微分控制通常用于减少系统的超调和抑制振荡。

它通过考虑误差变化的速率来改善系统的响应速度。

pid控制实例
PID控制是一种机械自动控制方式，它以某种信号（反馈信号）来反映出位置，并可以根据预设的参考值（设定值）来调整此位置。

在传统的机械控制中，反馈信号是检测位置的一种简单的方式，但PID控制的实现可以使得控制的精度更高。

一般来说，PID控制技术由“比例”（Kp）、“积分”（Ki）、“微分”（Kd）三个控制参数组成，每个参数分别调节系统的运动速度，偏移量和抗扰力等。

Kp调节系统的运动速度，Ki调节系统的偏移量，Kd 调节系统的抗扰力。

下面以一个机器人实例来说明PID控制的方法。

机器人的设备包括电机、编码器和电控板等。

为了保证机器人的稳定运行，需要进行PID控制。

首先，机器人的编码器检测机器人的位置，并将数据发送给电控板。

电控板会根据预设参考值，来计算出控制参数Kp、Ki和Kd。

然后，根据实际位置与参考值的差小，控制电机的转速，实现机器人的位置控制。

此外，PID控制算法可以根据系统变化情况而自动调节，而不需要人工干预。

这使得机器人的控制更加精确和智能化。

综上所述，PID控制技术是一种重要的机械自动控制技术，它可以实现系统控制的精度和智能化。

它是机械工程中，许多设备的重要控制方式，应用范围非常广泛，已经深受使用者的喜爱。

- 1 -。

PID参数如何设定调节内容:PID参数如何设定调节PID就是比例微积分调节,具体你可以参照自动控制课程里有详细介绍！正作用与反作用在温控里就是当正作用时是加热,反作用是制冷控制。

PID控制简介目前工业自动化水平已成为衡量各行各业现代化水平的一个重要标志。

同时,控制理论的发展也经历了古典控制理论、现代控制理论和智能控制理论三个阶段。

智能控制的典型实例是模糊全自动洗衣机等。

自动控制系统可分为开环控制系统和闭环控制系统。

一个控控制系统包括控制器﹑传感器﹑变送器﹑执行机构﹑输入输出接口。

控制器的输出经过输出接口﹑执行机构﹐加到被控系统上﹔控制系统的被控量﹐经过传感器﹐变送器﹐通过输入接口送到控制器。

不同的控制系统﹐其传感器﹑变送器﹑执行机构是不一样的。

比如压力控制系统要采用压力传感器。

电加热控制系统的传感器是温度传感器。

目前,PID控制及其控制器或智能PID控制器（仪表）已经很多,产品已在工程实际中得到了广泛的应用,有各种各样的PID控制器产品,各大公司均开发了具有PID参数自整定功能的智能调节器(intelligent regulator),其中PID控制器参数的自动调整是通过智能化调整或自校正、自适应算法来实现。

有利用PID控制实现的压力、温度、流量、液位控制器,能实现PID控制功能的可编程控制器(PLC),还有可实现PID控制的PC系统等等。

可编程控制器(PLC)是利用其闭环控制模块来实现PID控制,而可编程控制器(PLC)可以直接与ControlNet相连,如Rockwell的PLC-5等。

还有可以实现PID 控制功能的控制器,如Rockwell 的Logix产品系列,它可以直接与ControlNet相连,利用网络来实现其远程控制功能。

1、开环控制系统开环控制系统(open-loop control system)是指被控对象的输出(被控制量)对控制器(controller)的输出没有影响。

在这种控制系统中,不依赖将被控量反送回来以形成任何闭环回路。

PID控制原理及参数整定方法PID控制是一种经典的控制策略，广泛应用于各种工业自动化系统。

其通过比较设定值与实际输出值，根据误差及其变化趋势，实时调整控制器的参数，以达到期望的控制效果。

本文将详细介绍PID控制原理及参数整定方法，旨在帮助读者更好地理解和应用PID控制。

PID控制模型是由比例（P）、积分（I）和微分（D）三个环节组成的。

在工业自动化中，PID控制器作为一种核心组件，用于维持系统输出值与设定值之间的误差为最小。

PID控制器具有结构简单、稳定性好、易于实现等优点，因此被广泛应用于各种工业控制系统中。

PID控制原理基于控制系统的稳态误差，通过比例、积分和微分三个环节的作用，达到减小误差的目的。

比例环节根据误差信号的大小，产生相应的控制输出；积分环节根据误差信号的变化率，进一步调整控制输出；微分环节则根据误差信号的变化趋势，提前进行控制调整，以迅速消除误差。

PID参数整定的目的是选择合适的控制器参数，以满足系统的动态性能和稳态性能要求。

整定过程中，需要合理调整比例系数、积分时间和微分增益等参数。

其中，比例系数主要影响系统的稳态误差；积分时间用于控制积分环节的灵敏度；微分增益则决定了微分环节的作用强度。

针对不同的控制对象和系统要求，需要灵活调整这些参数，以获得最佳的控制效果。

以某化工生产线的液位控制为例，说明PID控制原理及参数整定的应用。

在此案例中，液位控制器通过比较设定值与实际液位值的误差，实时调整进料泵的转速，以维持液位稳定。

选择一个合适的比例系数Kp，使得系统具有较快的响应速度；调整积分时间Ti，以避免系统出现稳态误差；适当微分增益Kd的设定，可以改善系统的动态性能。

通过合理的参数整定，液位控制系统可以取得良好的控制效果。

然而，若比例系数过大，系统可能会出现振荡现象；若积分时间过长，系统可能无法达到预期的稳态性能；若微分增益过强，系统可能会对噪声产生过度反应。

因此，在参数整定过程中，需要根据实际情况进行反复调整，以达到最佳的控制效果。

PID手动向自动的无扰动切换：一般的DCS都采用：PV跟踪，PV跟踪：即手动时，设定值SP跟着过程值PV跑，设个选项开关，有的工艺人员不喜欢PV跟踪，因为SP值被冲掉了。

PID控制器由比例单元（P）、积分单元（I）和微分单元（D）组成。

其输入e (t）与输出u (t）的关系为其中kp为比例系数；TI为积分时间常数；TD为微分时间常数可以呀！那是因为在讲经典控制理论，所以一般用复频域。

可以用状态空间模型的。

这个在Simulink里可以用积分，微分，比例等分立元件搭建模型的。

也有现成的状态空间模型。

PID是工业生产中最常用的一种控制方式，PID调节仪表也是工业控制中最常用的仪表之一，PID 适用于需要进行高精度测量控制的系统，可根据被控对象自动演算出最佳PID控制参数。

PID参数自整定控制仪可选择外给定（或阀位）控制功能。

可取代伺服放大器直接驱动执行机构（如阀门等）。

PID外给定（或阀位）控制仪可自动跟随外部给定值（或阀位反馈值）进行控制输出（模拟量控制输出或继电器正转、反转控制输出）。

可实现自动/手动无扰动切换。

手动切换至自动时，采用逼近法计算，以实现手动/自动的平稳切换。

PID 外给定（或阀位）控制仪可同时显示测量信号及阀位反馈信号。

PID光柱显示控制仪集数字仪表与模拟仪表于一体，可对测量值及控制目标值进行数字量显示（双LED数码显示），并同时对测量值及控制目标值进行相对模拟量显示（双光柱显示），显示方式为双LED数码显示+双光柱模拟量显示，使测量值的显示更为清晰直观。

PID参数自整定控制仪可随意改变仪表的输入信号类型。

采用最新无跳线技术，只需设定仪表内部参数，即可将仪表从一种输入信号改为另一种输入信号。

PID参数自整定控制仪可选择带有一路模拟量控制输出（或开关量控制输出、继电器和可控硅正转、反转控制）及一路模拟量变送输出，可适用于各种测量控制场合。

PID参数自整定控制仪支持多机通讯，具有多种标准串行双向通讯功能，可选择多种通讯方式，如RS-232、RS-485、RS-42等，通讯波特率300～9600bps 仪表内部参数自由设定。

飞行器自动控制系统的PID参数调整技巧PID控制器是一种常用的自动控制系统，它通过对误差的比例、积分和微分进行调整，实现系统的稳定控制。

在飞行器自动控制系统中，PID参数的调整十分重要，它直接影响着飞行器的飞行性能和稳定性。

本文将介绍一些常用的PID参数调整技巧，帮助飞行器的控制系统达到更理想的效果。

一、了解PID控制器的基本原理在开始进行PID参数调整之前，我们需要先了解PID控制器的基本原理。

PID控制器由比例（P）、积分（I）和微分（D）三个部分组成。

比例部分根据误差的大小与变化率进行调整，积分部分用于消除系统静差，微分部分则控制系统的响应速度。

基于以上原理，通过适当调整PID参数的数值，可以实现飞行器系统的控制和稳定。

二、根据飞行器的特性调整PID参数1. 比例参数的调整比例参数（Kp）主要控制系统的敏感度。

较大的比例参数会导致系统过度响应，反之则会导致系统的稳定性下降。

根据飞行器的特性进行调整，通常可从小数值开始尝试，逐渐增加至达到理想的响应速度。

2. 积分参数的调整积分参数（Ki）用于消除系统的静差，即系统输出与期望输出之间的差异。

适当的积分参数可以提高系统的稳定性和减小误差，但过大的积分参数可能导致系统的振荡和不稳定。

通过逐步增加积分参数的数值，找到合适的数值范围。

3. 微分参数的调整微分参数（Kd）主要控制系统的响应速度。

较大的微分参数可以加快系统的响应时间，但也容易引起系统的抖动。

根据飞行器的特性和要求进行调整，通常从较小的数值开始逐渐增加。

三、离线和在线调整PID参数的方法1. 离线调整离线调整是在飞行器实际飞行前进行的。

首先，确定一个初值，通过观察系统的响应以及对比期望输出和实际输出的差异来进行参数调整。

根据飞行器的特性和任务需求，逐步调整PID参数的数值，直至获得较为理想的飞行性能。

2. 在线调整在线调整是在飞行器实际飞行过程中进行的。

通过实时监测飞行器的输入和输出数据，根据每一次飞行的情况进行参数调整。

自动化控制中的PID控制器参数调整技巧在自动化控制系统中，PID控制器是一种常用且广泛应用的控制器。

PID控制器通过比较实际测量值与设定值之间的差距，以及控制误差的变化率和累积误差来调整控制器的输出信号，从而实现对系统的稳定控制。

而控制器参数的调整将直接影响到系统的控制性能和响应速度。

PID控制器是由比例（P）、积分（I）和微分（D）三个控制环节组成的。

在实际应用中，参数调整是非常重要的环节，它决定了控制器的稳定性、鲁棒性和响应速度。

下面将介绍几种常用的PID控制器参数调整技巧。

1. 手动调节法：手动调节法是最常见也是最基础的参数调整方法。

通过观察系统的响应曲线，手动调整P、I和D三个参数，以达到系统的期望控制效果。

调节过程中需要注意保证系统的稳定性和抗干扰性。

2. Ziegler-Nichols方法：Ziegler-Nichols方法是一种经验性的参数调整方法，适用于一些较为简单的线性系统。

这种方法主要通过观察系统的临界增益和临界周期来确定PID参数。

具体步骤包括调节增益直到系统出现振荡，然后根据振荡的周期确定比例增益、积分时间和微分时间。

3. 超调法：超调法是一种通过控制系统的超调量来调整PID参数的方法。

通过调整P、I和D参数，使系统产生适当的超调量，然后根据超调量的大小来调整参数的值。

一般来说，超调量越大，系统的响应速度越快。

4. 最优控制理论：最优控制理论通常应用于非线性和多变量系统中。

这种方法通过优化算法，在满足一定约束条件下找到使系统性能达到最优的PID控制参数。

最优控制方法能够充分利用系统的非线性特性和偏差分析，提高系统的控制精度和鲁棒性。

5. 自整定技术：自整定技术是一种基于自适应控制思想的参数调整方法。

该方法通过实时观测系统的动态响应和控制误差，利用数学模型和自整定算法来自动地调整PID参数。

自整定技术对控制系统的实时性和鲁棒性要求较高，但能够提高系统的适应性和控制精度。

在实际应用中，选择合适的PID控制器参数调整方法需要考虑系统的复杂性、工作环境和控制要求。
