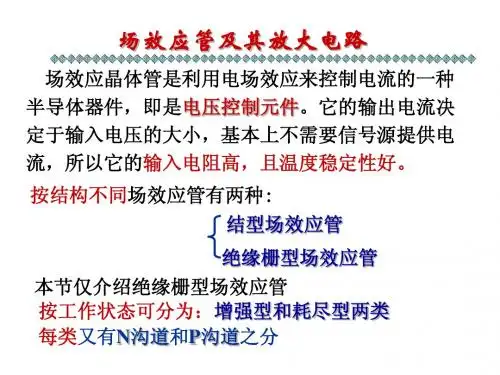

15-4场效应晶体管

半导体器件物理复习题一． 平衡半导体： 概念题：1. 平衡半导体的特征（或称谓平衡半导体的定义）所谓平衡半导体或处于热平衡状态的半导体，是指无外界（如电压、电场、磁场或温度梯度等）作用影响的半导体。

在这种情况下，材料的所有特性均与时间和温度无关。

2. 本征半导体：本征半导体是不含杂质和无晶格缺陷的纯净半导体。

3. 受主（杂质）原子：形成P 型半导体材料而掺入本征半导体中的杂质原子（一般为元素周期表中的Ⅲ族元素）。

4. 施主（杂质）原子：形成N 型半导体材料而掺入本征半导体中的杂质原子（一般为元素周期表中的Ⅴ族元素）。

5. 杂质补偿半导体：半导体中同一区域既含受主杂质又含施主杂质的半导体。

6. 兼并半导体：对N 型掺杂的半导体而言，电子浓度大于导带的有效状态密度，费米能级高于导带底（0F c E E ->）；对P 型掺杂的半导体而言，空穴浓度大于价带的有效状态密度。

费米能级低于价带顶（0F v E E -<）。

7. 有效状态密度：穴的有效状态密度。

8. 以导带底能量c E 为参考，导带中的平衡电子浓度：其含义是：导带中的平衡电子浓度等于导带中的有效状态密度乘以能量为导带低能量时的玻尔兹曼分布函数。

9. 以价带顶能量v E 为参考，价带中的平衡空穴浓度：其含义是：价带中的平衡空穴浓度等于价带中的有效状态密度乘以能量为价带顶能量时的玻尔兹曼分布函数。

10.11.12.13. 14. 本征费米能级Fi E ：是本征半导体的费米能级；本征半导体费米能级的位置位于禁带中央附近，g c v E E E =-。

？15. 本征载流子浓度i n ：本征半导体内导带中电子浓度等于价带中空穴浓度的浓度00i n p n ==。

硅半导体，在300T K =时，1031.510i n cm -=⨯。

16. 杂质完全电离状态： 当温度高于某个温度时，掺杂的所有施主杂质失去一个电子成为带正电的电离施主杂质；掺杂的所有受主杂质获得一个电子成为带负电的电离受主杂质，称谓杂质完全电离状态。

(120)1．纯净的半导体叫（）。

掺入3价杂质元素形成的半导体叫（），它主要靠导电（）。

A．空穴B．本征半导体C．P型半导体D．自由电子2．PN结正偏时，多子的（）运动较强，PN结变薄，结电阻较（）。

A．扩散B．漂移C．小D．大3．三极管有（）和（）两种载流子参与导电，故称作（）极型晶体管；而场效应管称作（）极型晶体管。

A．双极B．空穴C．单极D．自由电子4．负反馈放大电路的含义是（）。

A．输出与输入之间有信号通路B．电路中存在反向传输的信号通路C．除放大电路之外还有信号通路D．电路中存在使输入信号削弱的反向传输信号5．一个放大电路的对数频率特性的水平部分为40dB，当信号频率恰好是上限频率时，实际电压增益为（）。

A．43dB B．40dB C．37dB D．3dB6．通常在下面基本组态放大电路中，输入电阻最大的是（）；输出电阻最小的是（）；高频特性最好的电路是（）。

A．共射电路B．共集电路C．共基电路D．共源电路7．集成放大电路采用直接耦合方式的原因是（）。

A．便于设计B．放大交流信号C．不易制作大容量电容8．功率放大电路互补输出级采用共集形式是为了使（）。

A．电压放大倍数大B．不失真输出电压大C．带负载能力强9．欲得到电流－电压转换电路，应在放大电路中引入（）；欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入（）。

A．电压串联负反馈B．电压并联负反馈C．电流串联负反馈D．电流并联负反馈10．为了避免50Hz电网电压的干扰进入放大器，应选用（）滤波电路。

A．带阻B．带通C．低通D．有源11．直流稳压电源的基本组成有变压器、整流、（）、稳压。

A．比较B．滤波C．调整(210)1．因为N型半导体的多子是自由电子，所以它带负电。

（）2．电路只要满足，就一定会产生正弦波振荡。

（）3．放大电路必须加上合适的直流电源才能正常工作。

（）4．若放大电路的放大倍数为负，则引入的反馈一定是负反馈。

（）5．功率放大电路的最大输出功率是指在基本不失真情况下，负载上可能获得的最大交流功率。

2.2.1 混合π 图2．2．1是晶体管高频共发射极混合π型等效电路。 图中各元件名称及典型值范围如下： ｒbb′： 基区体电阻, 约１５Ω～５０Ω 。 ｒb′e： 发射结电阻re折合到基极回路的等效电阻, 约几十欧到几千欧。 ｒb′c：集电结电阻, 约１０kΩ～１０MΩ。 ｒce：集电极—发射极电阻, 几十千欧以上。
1
或
w0 2 LC
回路有载Ｑ值
Qe=
w0CX 1
g w0Lg
以上几个公式说明, 考虑了晶体管和负载的影响之后, 放大器谐振频率和Ｑ值均有变化。
谐振频率处放大器的电压增益
其电压增益振幅 Au0=
Au0
U00 Ui
n1n2 yfe g
U 00 n1n2 y fe
Ui
g
根据N(f)定义和式（１．２．１０）, 可写出放大器电压增益振幅的另一种表达式
等效电路, 忽略了反向传输导纳ｙre的影响。输入信号源用电流源
s表示, 负载假定为另
一级相同的单调谐放大器, 所以用晶体管输入导纳ｙie表示。
IS
单管单调谐放大器的电压增益为：
我们先求 。
n22yie。
A
U0
U U U U 与
,
U
i
与
, 即可导出
, 即电压
因为负载的C 接入系数为iｎ2, 晶体管 的接入系数为ｎ1, 所以负载等效0到回路 两端的导i 纳为
对于双口网络, 在其每一个端口都只有一个电流变量和一个电压变量, 因此共有四个端口变量。如设其
中任意两个为自变量, 其余两个为应变量, 则共有六种组合方式, 也就是有六组可能的方程用以表明双口网
络端口变量之间的相互关系。
, 它是选取各端口的电压为自变量, 电流为应
