海上油田聚合物驱降压增注技术
- 格式：pdf
- 大小：1010.97 KB
- 文档页数：4
下载文档原格式
合集下载
环形降压槽分注工艺技术及应用

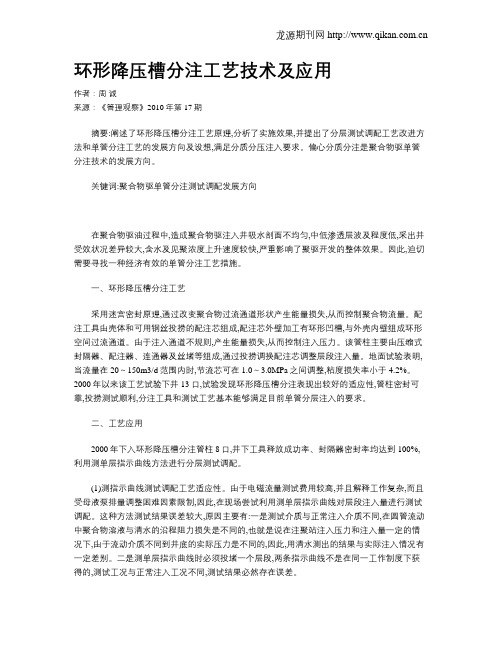

环形降压槽分注工艺技术及应用作者：周诚来源：《管理观察》2010年第17期摘要:阐述了环形降压槽分注工艺原理,分析了实施效果,并提出了分层测试调配工艺改进方法和单管分注工艺的发展方向及设想,满足分质分压注入要求。
偏心分质分注是聚合物驱单管分注技术的发展方向。
关键词:聚合物驱单管分注测试调配发展方向在聚合物驱油过程中,造成聚合物驱注入井吸水剖面不均匀,中低渗透层波及程度低,采出井受效状况差异较大,含水及见聚浓度上升速度较快,严重影响了聚驱开发的整体效果。
因此,迫切需要寻找一种经济有效的单管分注工艺措施。
一、环形降压槽分注工艺采用迷宫密封原理,通过改变聚合物过流通道形状产生能量损失,从而控制聚合物流量。
配注工具由壳体和可用钢丝投捞的配注芯组成,配注芯外壁加工有环形凹槽,与外壳内壁组成环形空间过流通道。
由于注入通道不规则,产生能量损失,从而控制注入压力。
该管柱主要由压缩式封隔器、配注器、连通器及丝堵等组成,通过投捞调换配注芯调整层段注入量。
地面试验表明,当流量在20～150m3/d范围内时,节流芯可在1.0～3.0MPa之间调整,粘度损失率小于4.2%。
2000年以来该工艺试验下井13口,试验发现环形降压槽分注表现出较好的适应性,管柱密封可靠,投捞测试顺利,分注工具和测试工艺基本能够满足目前单管分层注入的要求。
二、工艺应用2000年下入环形降压槽分注管柱8口,井下工具释放成功率、封隔器密封率均达到100%,利用测单层指示曲线方法进行分层测试调配。
(1)测指示曲线测试调配工艺适应性。
由于电磁流量测试费用较高,并且解释工作复杂,而且受母液泵排量调整困难因素限制,因此,在现场尝试利用测单层指示曲线对层段注入量进行测试调配。
这种方法测试结果误差较大,原因主要有:一是测试介质与正常注入介质不同,在圆管流动中聚合物溶液与清水的沿程阻力损失是不同的,也就是说在注聚站注入压力和注入量一定的情况下,由于流动介质不同到井底的实际压力是不同的,因此,用清水测出的结果与实际注入情况有一定差别。
