涵洞盖板支架现浇施工方案

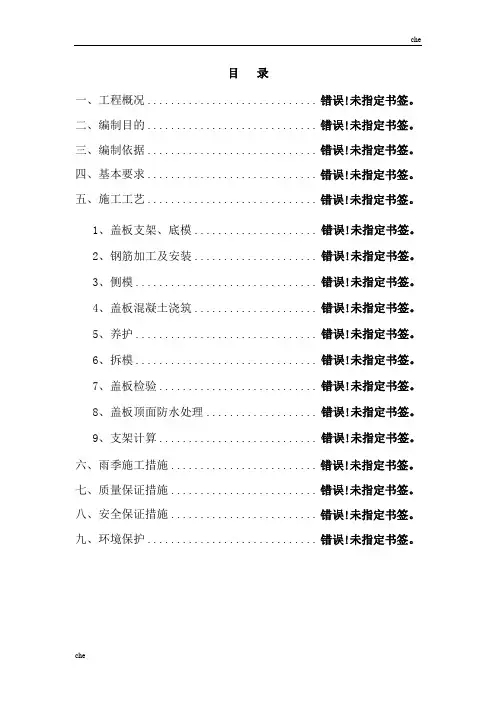

涵洞盖板支架现浇施工方案 一、工程概况 ................................................................................ 错误!未定义书签。 二、编制目的 ................................................................................ 错误!未定义书签。 三、编制依据 ................................................................................ 错误!未定义书签。 四、基本要求 ............................................................................................................... 2 五、施工工艺 ............................................................................................................... 5 1、盖板支架、底模 .................................................................................................................5 2、钢筋加工及安装 .................................................................................................................6 3、侧模 .....................................................................................................................................7 4、盖板混凝土浇筑 .................................................................................................................7 5、养护 .....................................................................................................................................8 6、拆模 .....................................................................................................................................8 7、盖板检验 .............................................................................................................................8 8、盖板顶面防水处理 .............................................................................................................9 9、支架计算 .............................................................................................................................9

六、雨季施工措施 ........................................................................ 错误!未定义书签。 七、质量保证措施 ..................................................................................................... 11 八、安全保证措施 ..................................................................................................... 11 九、环境保护 ............................................................................................................. 12 目录 一、工程概况 ............................................................................................ 3 二、施工进度安排 .................................................................................... 3 三、人员及机械配备 ................................................................................ 4 四、基本要求 ............................................................ 错误!未定义书签。 五、施工工艺 ............................................................................................ 3 六、安全保证措施 .................................................... 错误!未定义书签。 七、环境及文明保证措施 ........................................ 错误!未定义书签。

1、环境保护措施 ............................................................... 错误!未定义书签。 2、文明施工保障措施 ....................................................... 错误!未定义书签。 八、创优措施 ............................................................ 错误!未定义书签。 九、首件认可制 ........................................................ 错误!未定义书签。 中交第三公路工程局有限公司

3 钢筋混凝土盖板涵施工方案

一、工程概况 我标段路基一工区有7座钢筋混凝土盖板涵洞，3座钢筋混凝土盖板通道。其中暗涵10座。具体涵洞、通道情况见下表： 涵洞、通道情况一览表

序 号 中心 桩号 结构 类型 明暗 净孔* 净高 交角 （度） 长度 （m）

进出口

型式

1 K8+700 盖板涵洞 暗涵 2*2 90 58 八字墙 2 K10+735 盖板涵洞 暗涵 2*2 120 56.12 八字墙 3 K11+640 盖板涵洞 暗涵 3*2.5 90 31.75 八字墙 4 K15+120 盖板涵洞 暗涵 2*2 90 49 八字墙 5 K16+936 盖板涵洞 暗涵 2*2 90 29.5 八字墙 6 K17+735 盖板涵洞 暗涵 4*3 90 39 八字墙 7 K17+834.25 盖板涵洞 暗涵 2*2 90 33 八字墙 8 K14+997 盖板通道 暗涵 6*4 90 42 八字墙 9 K15+221 盖板通道 暗涵 6*4 90 38 八字墙 10 K16+476.5 盖板通道 暗涵 6*4 90 45 八字墙

二、施工进度安排 全线涵洞通道现浇盖板计划2010年10月10日开始施工， 2010年12月31日完成所有的涵洞、通道的现浇盖板施工。 中交第三公路工程局有限公司 4 三、人员及机械配备

全线的钢筋混凝土盖板涵洞通道由路基队来完成，共分为三个涵洞通道队伍，具体人员配置： 每个施工作业面配备管理人员1名，质检人员1名，技术人员2名，施工作业人员30名。 由于路基工程为本标段的关键性工程，而涵洞通道的施工又直接制约着路基的施工进度，为此我部遵循选用可靠设备，满足施工质量、工期要求的原则，对涵洞施工机械进行了精心配置，具体配置如下： 拟投入涵洞工程的主要施工机械 机械名称 规格型号 单位 数量 挖掘机 E×200 台 3 压路机 20t 台 3 打夯机 台 2 自卸车 EQ153 15T 辆 5 吊车 16t 台 3

发电机 18 KW 台 3 电焊机 30KW 台 4 振捣棒 台 9

钢筋切断机 EQ40B 台 8 钢筋调直机 G×6-12 台 2 钢筋弯曲机 GW50 台 2 中交第三公路工程局有限公司

5 四、基本要求

1、混凝土所用的水泥、砂、碎石、水、外加剂及拌和料的质量和规格必须符合有关技术规范要求，按规定的配合比施工。 2、浇注前涵台、墩及支承面检验必须合格，板与支承面必须密合。 3、分块施工时接缝应与沉降缝吻合。 4、板体不得出现露筋和空洞现象。 5、板与板之间接缝填充材料的规格和强度应符合设计要求，并与沉降缝吻合。

五、施工工艺 1、盖板支架、底模 涵洞盖板支架前先应进行支架地基处理，盖板涵设计均设置有人、车行道混凝土铺装或涵洞流水面浆砌片石铺砌，在涵洞台身浇注完成后立即进行人、车行道铺装或涵洞流水面铺砌，待铺装、铺砌强度满足支架要求的强度后即可进行支架搭设。 盖板支承面的测量复核、调整；支架、模板施工前进行涵台高程复测，算出支承面高程，然后根据测量成果用墨斗在涵台身弹出支承面整体高度墨线，此墨线即为涵洞盖板底部高程控制线，对高出墨线的部分采用手砂轮机切除后钢凿凿平。 盖板底模均采用1.2㎝厚竹胶板，模板采用加条木骨肋。肋木采用5×10cm方木做横向肋骨，横向肋骨间距为25cm，纵向设置一层钢管肋骨，保证模板具有足够的刚度和稳定性。 采用钢管支架方式。支架按1×1 (长×宽×高)的间距拼接，用斜拉杆将整个支架连成整体。安装支架前，对底模上的垫木详细检查，准确调整支架垫木的顶部标高，必要时按照规范要求预留一定的预拱度。支架安装完毕后，对其平面位置、顶面标高、节点连接及纵横向稳定性进行全面检查，确认无误后安装模板，
