汽车发动机缸套制造工艺研究(1)

缸套生产工艺
缸套是发动机的重要部件，起着密封气缸的作用。

其生产工艺主要包括材料选用、加工工艺和检测工序。

材料选用是缸套生产的第一步，通常使用的材料有铸铁、铅青铜等。

铸铁材料具有良好的热传导性和机械性能，适合用于发动机工作环境较为恶劣的缸套。

铅青铜材料具有良好的耐高温和抗磨损性能，适合用于高性能发动机的缸套。

加工工艺是缸套生产的核心环节。

首先，经过设计师的设计，将缸套的形状、尺寸等参数确定下来。

然后，从选材得到的铸坯中切割出缸套的预制坯。

接下来，对预制坯进行车削加工，使其形成光滑的内外表面。

最后，将加工好的缸套进行热处理，提高其硬度和细晶度。

检测工序是缸套生产的重要环节。

一般来说，缸套需要进行尺寸、表面质量和物理力学性能的检测。

尺寸检测主要包括内径、外径以及长度的测量，确保其与设计要求相符。

表面质量检测主要包括光洁度和平坦度的检验，确保缸套的表面光滑平整。

物理力学性能检测主要包括硬度和拉伸强度的测试，确保缸套具有足够的机械性能。

总之，缸套的生产工艺包括材料选用、加工工艺和检测工序。

通过科学的工艺流程和严格的检测标准，可以生产出质量优良的缸套产品，满足发动机的工作要求。

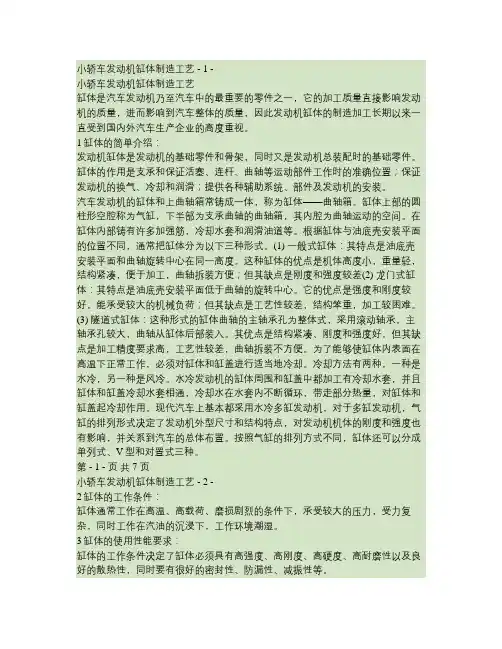

小轿车发动机缸体制造工艺 - 1 -小轿车发动机缸体制造工艺缸体是汽车发动机乃至汽车中的最重要的零件之一，它的加工质量直接影响发动机的质量，进而影响到汽车整体的质量，因此发动机缸体的制造加工长期以来一直受到国内外汽车生产企业的高度重视。

1缸体的简单介绍：发动机缸体是发动机的基础零件和骨架，同时又是发动机总装配时的基础零件。

缸体的作用是支承和保证活塞、连杆、曲轴等运动部件工作时的准确位置；保证发动机的换气、冷却和润滑；提供各种辅助系统、部件及发动机的安装。

汽车发动机的缸体和上曲轴箱常铸成一体，称为缸体——曲轴箱。

缸体上部的圆柱形空腔称为气缸，下半部为支承曲轴的曲轴箱，其内腔为曲轴运动的空间。

在缸体内部铸有许多加强筋，冷却水套和润滑油道等。

根据缸体与油底壳安装平面的位置不同，通常把缸体分为以下三种形式。

(1) 一般式缸体：其特点是油底壳安装平面和曲轴旋转中心在同一高度。

这种缸体的优点是机体高度小，重量轻，结构紧凑，便于加工，曲轴拆装方便；但其缺点是刚度和强度较差(2) 龙门式缸体：其特点是油底壳安装平面低于曲轴的旋转中心。

它的优点是强度和刚度较好，能承受较大的机械负荷；但其缺点是工艺性较差，结构笨重，加工较困难。

(3) 隧道式缸体：这种形式的缸体曲轴的主轴承孔为整体式，采用滚动轴承，主轴承孔较大，曲轴从缸体后部装入。

其优点是结构紧凑、刚度和强度好，但其缺点是加工精度要求高，工艺性较差，曲轴拆装不方便。

为了能够使缸体内表面在高温下正常工作，必须对缸体和缸盖进行适当地冷却。

冷却方法有两种，一种是水冷，另一种是风冷。

水冷发动机的缸体周围和缸盖中都加工有冷却水套，并且缸体和缸盖冷却水套相通，冷却水在水套内不断循环，带走部分热量，对缸体和缸盖起冷却作用。

现代汽车上基本都采用水冷多缸发动机，对于多缸发动机，气缸的排列形式决定了发动机外型尺寸和结构特点，对发动机机体的刚度和强度也有影响，并关系到汽车的总体布置。

按照气缸的排列方式不同，缸体还可以分成单列式、V型和对置式三种。

80AUTO TIMEMANUFACTURING AND PROCESS | 制造与工艺汽车发动机缸体加工工艺分析滕传勇　屈猛上汽通用五菱汽车股份有限公司 广西柳州市 545007摘 要： 发动机（engine）是将不同形式的能量转换成机械动力或者机械运动，及其在工业革命时期，发动机属于蒸汽式，被应用于启动固定机械。

19世纪，被改进为推进机车与船只，后来配置于蒸汽涡轮机。

20世纪，开始应用于燃气轮机和火箭引擎。

在21世纪，汽车所配置的发动机更为先进，其缸体结构是重要组成部分。

优化汽车发动机装备，必须按照标准要求，不断改善发动机缸体加工工艺。

关键词：汽车；发动机；缸体；加工工艺1　引言从技术标准的角度来看，汽车发动机缸体加工工艺难度极高，加工流程具有特殊性，对加工质量与生产周期均具有严格要求。

改善汽车发动机装备，优化缸体结构，必须事先检查缸体产品材料是否完整，验证技术要求，制定科学完善的加工方案，量化加工工艺流程。

本文将简单介绍汽车发动机缸体产品的结构与技术标准要求，系统论述汽车发动机缸体加工要求，并综合探讨如何创新汽车发动机缸体加工工艺。

2　汽车发动机缸体产品的结构与技术标准要求从汽车发动机缸体产品结构来看，主体材料是铝合金，一般来讲，在缸体产品加工过程中，需要为缸体结构嵌入四个铸铁缸套，这样方能起到良好的加固作用。

在曲轴孔处理工作中，必须采用双份材料，在一侧铸铁，另一侧则使用铝合金。

其次，为了能够适当减轻缸体结构自身的重量，优化汽车发动机系统的铸造加工质量，理应是将缸体结构的壁厚控制在3.5mm 以下，这样能够赋予缸体一定程度的刚性与柔性。

再次，从技术标准的角度来看，在设计汽车发动机缸体产品结构的过程中，应正确处理缸体加工精度与气缸变形问题之间的关系，使两者的相互作用能达到最佳。

不可忽视的是，在汽车发动机缸体加工作业中，必须正确组装平面、斜面、气缸孔、油孔、销孔、螺纹孔和曲轴孔等部件，确保组装接口的牢固性。

缸套简介概述：缸套就是气缸套的简称，它镶在缸体的缸筒内，与活塞和缸盖共同组成燃烧室。

常见缸套如图分类：缸套分为干缸套和湿缸套两大类。

背面不接触冷却水的气缸套叫干缸套，背面和冷却水接触的气缸套是湿缸套。

干缸套厚度较薄、结构简单、加工方便。

湿缸套直接接触冷却水，所以有利于发动机的冷却，有利于发动机的小型轻量化。

干式气缸套：由于缸筒四周有供冷却水通过的水道，所以对铸造要求非常高，如果缸筒与水道之间的壁厚合适，则缸筒经过珩磨后可直接作为汽缸工作室。

如果筒壁出现穿漏或沙孔，为了回用缸体，就把缸筒镗大加一个缸套来恢复其功能。

在设计时就考虑百分之百加缸套的方法，就可以大大减少缸体加工后的废品率，也便于后期更换缸套的大修方式。

由于这种缸套外壁是与缸体接触，所以称为干式缸套。

湿式缸套：如果设计时就使水道与缸筒大面积连通，完全通过缸套隔离冷却水和汽缸工作室，缸套外壁接触冷却水，这种缸套就称为湿式缸套。

与干式缸套相比，这种缸套壁厚稍大，但散热能力更强。

功能：1、气体密封：防止压缩气体、燃烧气体压力向外泄漏。

2、热传递：通过活塞、活塞环接受燃烧热量，传递到冷却水。

3、形成滑动面：作为发动机的内壁，形成和活塞、活塞环的滑动面。

加工工艺流程：缸桶：下料一粗车---热处理（调质）-----车（平头倒角）----粗推内孔---滚压内孔----车（外圆开架窝）----车内孔止口----焊缸底----车（外圆）根据需要还有内部镀锌或者镀烙。

材质选择：气缸套工作表面由于与高温、高压的燃气相接触，有活塞环在其表面作高速往复运动，这就决定缸套不仅要有足够的强度和刚性，而且还必须耐高温、耐腐蚀、耐磨损。

1•铸铁材料的特点由于其卓越的滑动特性和生产加工性，缸套一直以来采用片状石墨材料。

这种铸铁材料原本是为了满足耐磨性和强度的需要，虽然通过添加合金拥有硬质珠光体基体和较细石墨，但为了再提高性能，于是，近年来，分散硬化物的复合材料就成为主流。

2•材质对缸套（汽缸）滑动特性的影响缸套（汽缸）的运转初期，其滑动面加工时的基体表面流动，石墨或硬化物层的大部分并部露在表面。
