电阻焊的原理

电阻焊接原理电阻焊是用电极对被焊接物施加一定的压力的同时通电、利用电极间的接触电阻产生的焦耳热熔化金属而达到焊接的目的。

焊接电流的通电方式一般从焊接物的形状去决定焊接电流的通电方法、大致可分为三类。

另外对于不同的通电方法施加不同的压力、据此选择相对应的焊接头。

焊接电源的电流波形及特长焊接电源是指控制焊接电流的装置。

根据控制方式可分为高频式、晶体管式、电容储能式、交流式四类、对应于多种多样的焊接物。

焊接参数及焊接条件焊接参数的选定: 一般由以下三个变量决定。

另外决定焊接质量的因素为详细阐述电阻焊接是将两块或两块以上的金属永久地连接到一起的一种可靠，低成本、有效的方法。

虽然电阻焊接是一种真实的焊接是一种真实的焊接过程，但不用填料金属，不要焊接气体。

焊后不存在要去除多余的金属。

这一方法适用于大批量生产。

焊缝牢固，并且几乎看不出。

从历史上看，电阻焊接一直有效地用于连接高电阻金属，例如，铁和镍合金，铜合金的导电导热性较高，使其焊接更为复杂，但常规的焊接设备通常具有能够使这些合金有优质的完整焊缝。

采用恰当的电阻焊接技术，铍铜能够与自身焊接、与其它铜合金，钢焊接。

厚度小于1.00mm的铜合金一般更易于焊接。

常用于焊接铍铜元件的电阻焊接工艺，有点焊和凸焊。

工件的厚度、合金材料、采用的设备和要求的表面状况来决定适合于各自的工艺。

其它常用的电阻焊接技术，例如：火焰焊，对接焊，缝焊等不常用于铜合金，将不予以讨论。

铜合金易于钎焊。

电阻焊接中的关键是电流，压力和时间。

电极的设计和电极材料的选择对焊接质量的保证是很重要的。

由于已有许多资料论述钢的电阻焊接，这里所介绍的焊接铍铜的几点要求以相同厚度作为参考。

电阻焊接很难说是一门准确的科学，焊接设备及步骤对焊接质量有很大的影响。

因此，在此介绍的仅作为指南，一系列的焊接试验可为每种用途确定最佳的焊接条件。

因为大多数工件表面的沾染物有高的电阻，所以应该常规清洗表面，被污染的表面会提高电极的操作温度、降低电极端的寿命，导致表面不能使用，使金属偏离焊接区域，对焊接接头处引起虚焊或者残渣。

三、电阻点焊原理
3、焊接区电阻及变化规律 点焊时焊接区存在三个种 类的电阻见右图： （a）焊件本身电阻Rw （b）焊件间的接触电阻Rc （c）焊件与电极间的接
触电阻Rew
RW
K 1 2 S
1）焊件本身电阻
电流通过焊件而产生的电阻热与焊件本身电阻有关，该 电阻按下式计算：
其中ρ—焊件电阻系数 δ1、δ2—两焊件厚度 S—对应于电极接触面积 K—考虑电流在板中扩散的系统<1，K仅与电极与焊件 的几何形状有关。
由于ρ一般随温度升高而增大，故加热时间越长，电阻 越大，产热多，对形成焊点的贡献越大。
2）接触电阻 Rc＋ 2Rew 接触电阻是一种附加电阻，通常是指
在点焊电极压力下所测定的接触面（焊件 －焊件接触面、焊件－电极接触面）处的 电阻值。
影响接触电阻的主要因素：
表面状态
电极压力
加热温度：钢600℃，铝350℃时的接触 电阻接近为零 。
点焊过程中接触电阻的变化
焊接区总电阻的分配（举例）
点焊过程中焊接区电阻的变化规律
三、电阻点焊原理
4、点焊时的热量分配
Q1－加热焊接区母材 金属形成熔核的热量; Q2－通过电极热传导
损失的热量。 Q3－通过焊接区周围 金属热传导损失的热量
四、电阻点焊工艺

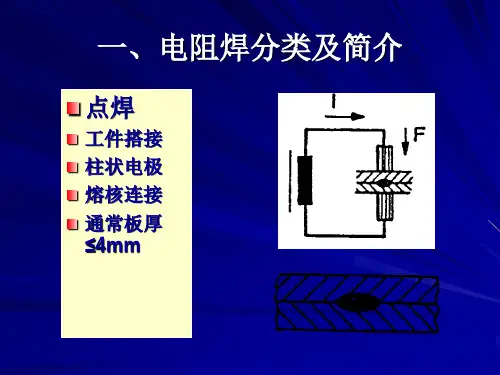

1、点焊分类
双 面 点 焊
四、电阻点焊工艺
Hale Waihona Puke 一、电阻焊分类及简介闪光对焊
对接接头 大截面工件 钳口式电极 焊后接头处有 毛刺
二、电阻焊的特点及工业应用
热量集中、加热时间短、焊接变形小；
冶金过程简单；
特点
能适应多类同种及异种金属的焊接；
工艺过程简单，易于实现机械化及自动化；

电阻焊原理
电阻焊是一种焊接方法，在工业制造和维修方面非常重要。

它是一种非常有效的焊接方法，它可以用于连接金属和其他金属，也可以用于连接金属和非金属材料。

它的工作原理是利用电阻产生的热量来连接金属材料。

电阻焊是通过将一个电流传递给一个电阻元件，以产生热量来实现。

该电阻元件通常是一个电阻网状物，该网状物将焊接部位的两个部分连接在一起，当电流在网状物中流动时，会产生高温，这就使焊接部位的金属材料变软，当它们熔合在一起时，它们就会连接在一起。

电阻焊的优点在于它的热焊接速度快，因为它能够快速的将焊接部位的两个材料熔合在一起，这样就可以节省大量的时间，而且电阻焊可以在大多数金属材料上完成，而且可以在低温或高温环境下完成，因此可以用于各种各样的应用。

另外，电阻焊技术还可以有效地控制焊接过程中的热量和焊接强度。

通过控制电阻焊的电流强度和焊接时间，可以控制焊接过程中的热量，这样可以确保焊接部位的熔化温度保持在一个适当的范围内，从而避免焊接部位的金属材料过热或过冷。

然而，电阻焊也有一些缺点，比如电阻焊可能会产生一些有害的物
质，比如氢气和气体，这些物质可能会对环境和人体造成伤害，因此，在使用电阻焊时，应该使用一些有效的减少污染的措施，比如安装蒸发器和抽气机等。

总的来说，电阻焊是一种非常有效的焊接技术，它可以满足工业制造和维修方面的需求，但是在使用电阻焊时，应该采取一些有效的减少污染的措施，以确保工作环境的安全和健康。

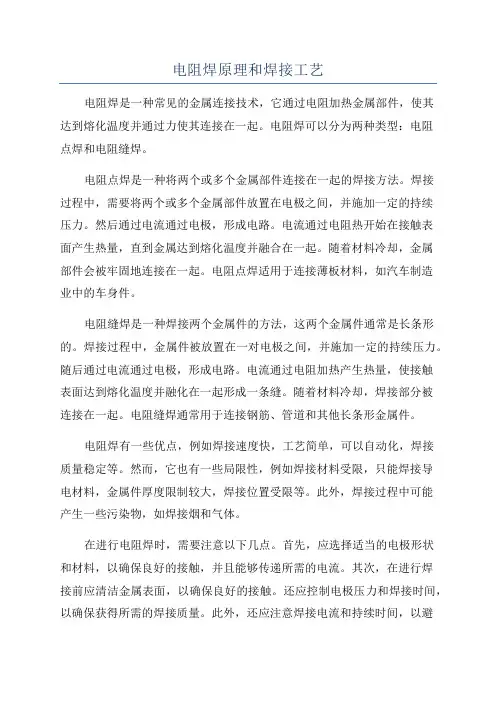

电阻焊原理和焊接工艺电阻焊是一种常见的金属连接技术，它通过电阻加热金属部件，使其达到熔化温度并通过力使其连接在一起。

电阻焊可以分为两种类型：电阻点焊和电阻缝焊。

电阻点焊是一种将两个或多个金属部件连接在一起的焊接方法。

焊接过程中，需要将两个或多个金属部件放置在电极之间，并施加一定的持续压力。

然后通过电流通过电极，形成电路。

电流通过电阻热开始在接触表面产生热量，直到金属达到熔化温度并融合在一起。

随着材料冷却，金属部件会被牢固地连接在一起。

电阻点焊适用于连接薄板材料，如汽车制造业中的车身件。

电阻缝焊是一种焊接两个金属件的方法，这两个金属件通常是长条形的。

焊接过程中，金属件被放置在一对电极之间，并施加一定的持续压力。

随后通过电流通过电极，形成电路。

电流通过电阻加热产生热量，使接触表面达到熔化温度并融化在一起形成一条缝。

随着材料冷却，焊接部分被连接在一起。

电阻缝焊通常用于连接钢筋、管道和其他长条形金属件。

电阻焊有一些优点，例如焊接速度快，工艺简单，可以自动化，焊接质量稳定等。

然而，它也有一些局限性，例如焊接材料受限，只能焊接导电材料，金属件厚度限制较大，焊接位置受限等。

此外，焊接过程中可能产生一些污染物，如焊接烟和气体。

在进行电阻焊时，需要注意以下几点。

首先，应选择适当的电极形状和材料，以确保良好的接触，并且能够传递所需的电流。

其次，在进行焊接前应清洁金属表面，以确保良好的接触。

还应控制电极压力和焊接时间，以确保获得所需的焊接质量。

此外，还应注意焊接电流和持续时间，以避免过热金属件，并防止产生过多的烟。

最后，应根据具体要求对焊接接头进行检测和评估。

总而言之，电阻焊是一种常见的金属连接技术，它有着简单的原理和工艺。

它被广泛应用于许多领域，如汽车制造、家电制造和金属结构等。

随着技术的进步，电阻焊将继续发展，并为更多的应用领域提供高效和可靠的连接方法。
