【精品课件】工程制图第二章平面

06
工程制图实例解析
机械零件的工程制图解析
机械零件的工程制图概述
机械零件的工程制图是机械设计中的重要环节，它涉及到机械加 工、装配和维修等多个方面。
图纸规范
机械零件的工程制图需要遵循一定的规范，包括图框、标题栏、比 例、线型、视图等。
图纸标注
机械零件的工程制图需要标注尺寸、公差、表面粗糙度等参数，以 确保加工和装配的准确性。
标注和注释
工程制图中需要进行标注 和注释，以清晰地表达设 计师的意图和要求。
工程制图的投影法
正投影法
正投影法是工程制图中最 常用的投影方法，能够准 确表达物体的形状和尺寸。
轴测投影法
轴测投影法是一种将物体 放置在三个互相垂直的坐 标轴上，沿坐标轴方向投 影的方法。
透视投影法
透视投影法是一种模拟人 眼视线的投影Βιβλιοθήκη 法，能够 产生三维立体感。02
直线和平面的投影特性
直线投影特性
直线投影的形成
根据三视图原理，直线在平面上 的投影是直线或点。当直线与投 影面平行时，其在该投影面上的 投影与原直线重合。
直线投影的特性
直线的投影仍然是直线，并且与 原直线在空间上保持平行。
平面投影特性
平面投影的形成
平面的投影是直线或一个平面。当平 面与投影面垂直时，其在该投影面上 的投影为一条直线。
详细描述
在绘制工程图时，线条的粗细和清晰度是影响图纸质量和阅读性的重要因素。为 了提高图纸的清晰度，需要使用粗细适中的线条，并避免线条交叉和重叠。同时， 需要注意线条的起点和终点，确保线条的完整性和准确性。
标注尺寸的准确性问题处理
总结词
标注尺寸的准确性问题处理是工程制图中的重要问题。

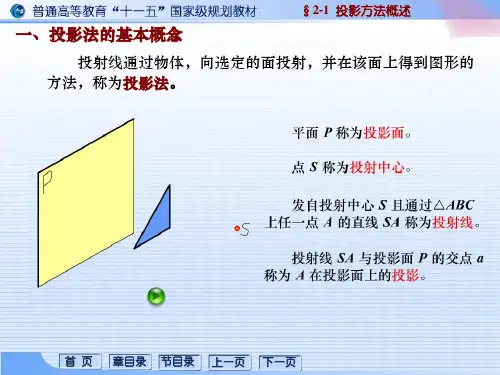

投射线通过物体，向选定的面投射，并在该面上得到图形的方法，称为投影法。

二、平面和直线的投影特点
由平面和直线的投影特点可以看出：
画物体的投影时，为了使投影反映物体表面的真实形状，并使画图简便，应该让物体上尽可能多的平面和直线平行或垂直于投影面。

正投影法中，平面和直线的投影有以下三个特点：
两个形状不同的物体，但在同一投影面上的投影却是相同的，这说明仅有一个投影是不能准确地表示物体的形状。

因此，将物体放在三个互相垂直的平面所组成的投影面体系中，这样就可得到物体的三个投影。

两个形状不同的物体，但在同一投影面上的投影却是相同的，这说明仅有一个投影是不能准确地表示物体的形状。

因此，将物体放在三个互相垂直的平面所组成的投影面体系中，这样就可得到物体的三个投影。

二、三视图形成及其投影规律
以基本平面立体为基础，通过挖切和叠加两种方式，可以构成形状多种多样的立体。

1. 棱柱
棱柱的形体特征：
上下两底平行且相同
各棱线互相平行
1. 棱柱
棱柱的三视图画法：
1. 棱柱
棱柱的投影特点：
1. 棱柱
棱柱的尺寸注法：
2. 棱锥
棱锥的形体特征：
底面为平面多边形
所有棱线汇交于锥顶
2. 棱锥
棱锥的三视图画法：
2. 棱锥
棱锥的投影特点：
2. 棱锥
棱锥的尺寸注法：。
