画法几何工程制图道路与桥梁制图桥隧工程课件

画法几何工程制图道路与桥梁制图桥隧工程课件

桥墩
河床
基础
画法几何工程制图道路与桥梁制图
9
桥隧工程
三、桥梁工程图的内容：
1.桥位地形、地物、地质及水文资料图，用来表示桥梁 位置及周边关系的图纸。 桥位平面图、桥位地质断面图。
2.桥梁总体布置图，表示桥梁整体形状、大小、结构的 图纸。 立面图、侧立面图。
3.桥梁的上部、下部构造和配筋图，表示细部构造的图 纸。 详图、构件结构图。
32
桥隧工程
画法几何工程制图道路与桥梁制图
33
桥隧工程
索塔形式
倒Y型
单柱型
A型
Байду номын сангаас
门型
H型
双柱型
画法几何工程制图道路与桥梁制图
34
桥隧工程
二、总体布置图
总体布置图包括： 立面图、平面图、横剖面图、主梁的横断面图。
根据每个图形的特点其绘图比例大小不同。
立面图：比例1：3000 反映了桥的跨度、桥墩及基础 的情况。反映了桥梁的组成部分，河床的形状 ，地质情况和水文资料。
2.特点：抗压强度高，抗拉强度底。 3.用钢筋混凝土制成的梁、板、柱等称为钢筋混凝土构件。
分为：预制构件和现浇构件。 3、钢筋的种类、等级和符号
钢筋按生产加工工艺分为热扎钢筋和冷拉钢筋。 在工程中常用的如表：
画法几何工程制图道路与桥梁制图
11
桥隧工程
钢筋种类、级别和代号
种类 级别
代号
Ⅰ级钢筋 （3号光钢）
4.设计说明，表示施工上要求的 图纸。
画法几何工程制图道路与桥梁制图
10
桥隧工程
§5－2 钢筋混凝土桥梁工程图
钢筋混凝土是桥梁的主要建筑材料。
一、钢筋混凝土构件简介

《桥梁工程制图》课件

《桥梁工程制图》课件
实践环节的加强
为了提高学生的实际操作能力，未来课程将增加实践环节的比重，让 学生有更多机会参与到实际的桥梁工程制图项目中。
国际化视野的拓展
随着全球化的加速，未来课程将注重拓展学生的国际化视野，引入更 多国际先进的桥梁工程制图理念和技术。
THANKS
感谢观看
01
02
03
正投影法
介绍正投影法的原理和特 点，以及在桥梁工程制图 中的应用。
三视图的形成
阐述主视图、俯视图和左 视图的形成过程，以及它 们之间的关系。
点、线、面的投影
分析点、线、面在正投影 中的投影特性，为绘制桥 梁工程图样提供基础。
桥梁工程图样，包括桥型、跨径 、桥墩、桥台等主要结构 的布置。
桥梁细部构造图
阐述如何绘制桥梁的细部 构造图，包括梁板、支座 、伸缩缝等部分的详细构 造。
施工图绘制方法
介绍施工图的绘制方法， 包括施工流程、材料选择 、施工工艺等方面的考虑 。
03
桥梁工程图的绘制
桥梁总体布置图绘制
总结词
桥梁总体布置图是表示桥梁整体结构、桥墩、桥台、桥跨等位置和尺寸的图纸，是指导桥梁施工的重要依据。
选择合适的比例尺
02
在阅读图纸时，需要选择合适的比例尺，以便更好地理解图纸
上的尺寸和实际施工中的关系。
熟悉符号和标注
03
桥梁施工图使用特定的符号和标注方式，需要熟悉这些符号和
标注的含义，以便正确理解图纸内容。
桥梁施工图的细节阅读
关注关键部分
在阅读桥梁施工图时，需要特别关注 关键部分，如基础结构、桥墩、桥跨 等，这些部分对桥梁的安全性和稳定 性至关重要。
《桥梁工程制图》PPT课件
目 录
• 引言 • 基础知识 • 桥梁工程图的绘制 • 桥梁工程图的阅读 • 工程实例分析 • 课程总结与展望

画法几何-工程制图-建筑制图课件-第一章 制图的基本知识

画法几何-工程制图-建筑制图课件-第一章 制图的基本知识

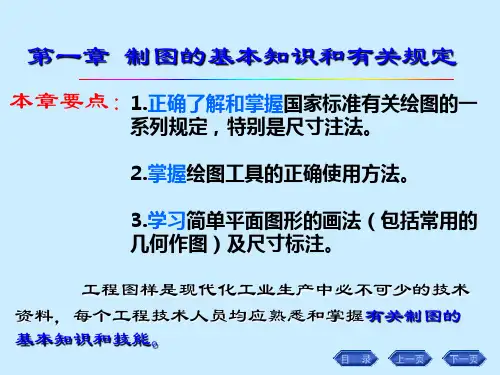

第一章 制图的基本知识
§ 1-1 基本规定 § 1-2 制图工具 § 1-3 几何作图 § 1-4 绘图的步骤
本 章
要 求
1.正确了解和掌握国家标准技术制 1.正确了解和掌握国家标准技术制 正确了解和掌握 图的有关规定,特别是尺寸注法. 图的有关规定,特别是尺寸注法. 2.了解和掌握简单的几何作图以及 2.了解和掌握简单的几何作图以及 了解和掌握 圆弧连接. 圆弧连接. 3.掌握平面图形的画法及绘图步骤. 掌握平面图形的画法及绘图步骤 3.掌握平面图形的画法及绘图步骤.
(3)尺寸数字
A.一般应注在尺寸线的上方, A.一般应注在尺寸线的上方,也可注在尺寸 一般应注在尺寸线的上方 线的中断处. 线的中断处. 水平方向字头向上,垂直方向字头向左. 水平方向字头向上,垂直方向字头向左. 78 78 78 78 78 78 错误 78 78 78 78
正确
线性尺寸数字的方向, B. 线性尺寸数字的方向,一般应按上图所示 方向注写, 方向注写,并尽可能避免在图示30°范围内标注尺 无法避免时应引出标注. 寸,无法避免时应引出标注. 中心线断开 C. 尺寸数字不可被 任何图线所通过, 任何图线所通过,否则必 须将该图线断开. 须将该图线断开.
虚线为实线的延长线 时,应留一段空隙 (1mm左右).
虚线与虚线或其他 图线相交时,应保 证线段相交.
绘制圆的对称 中心线时, 中心线时,圆心应 的交点. 为"画"的交点.
正确画法
点画线和双点画线的首 末两端应为" 末两端应为"画"而不应为 "点",首末两端超出图形 外2-5mm. .
画线注意事项示例: 画线注意事项示例:
A:虚线直接在实线

cA画法几何-工程制图-道路与桥梁制图课件-第一章_制图的基本知识3

cA画法几何-工程制图-道路与桥梁制图课件-第一章_制图的基本知识3

图a的两种作图方法：图b和图c
a
b
1:5
C
C
3
4
L
c
C
A
B
A
1 BA
2
B
2.2.2 锥度
锥度：正圆锥底圆直径与圆锥高度之比或 正圆锥台两底圆直径之差与圆锥台高度之比。
锥度=D / L=（Dd）/ l
1:2.5 d
a
o
30
b l
L e
c 60
2.3 圆弧连接
作图要点：根据已知条件，准确地求出连接圆弧的圆心 和切点。
1.4 图线(GB/T 17450－1998)
1.4.1 线型 见表1-４ 1.4.2 图线宽度
所有线型的图线宽度（d）应按图样的类型和尺寸 大小在下列数系中选择（单位为mm）：
0.13，0.18，0.25，0.35，0.5，0.7，1.0，1.4，2。
在同一图样中，同类图线的宽度应一致。 机械工程图样上采用两类线宽，称为粗线和细线， 其宽度比例关系为21。
汉字应写成长仿宋体字，并应采用国家正 式公布推行的《汉字简化方案》中规定的简 化字。汉字的高度 h不应小于3.5 mm，其字的 高/宽 = 3/2。
1.3.2 数字和字母
字母和数字可写成斜体或直体，注意全图统一。 斜体字字头向右倾斜，与水平基准线成75°。
1234567890
Abcdefgh ABCDEFGHIJK
3.4 平面图形的尺寸标注
1）在分清线段种类的基础上， 用“图形分析法”标注尺寸。
2）注意： 不标注交线、切线的长度尺寸； 不要标注成封闭尺寸； 总长、总宽尺寸必须直接标注。
切线、交线不注尺寸
B和C无需标注
尺寸不封闭

画法几何及工程制图.ppt

画法几何及工程制图.ppt

B
线段的五等分
37
1.3.2 圆周等分和圆内接正多边形
1.圆内接正五边形
作图步骤：
A
B O
H
C
(1)以N为圆心，NO为半径画圆弧
F
交圆于F，G，连接点A作圆弧，交水 平直径于H，再以A为圆心过H作
N 圆弧，交外接圆于B，E。
M
(3)分别以B，E为圆心，弦长BA为
17
1. 汉字
书写要点：横平竖直 注意起落 结构均匀 填满方格
汉字用长仿宋字，并采用国家正式公布推行的简 化字，字宽是字高的2/3左右。
18
2.字母与数字
字母和数字分A型和B型。A型字体笔画宽度为字高的 1/14，B型字体笔画宽度为字高的1/10。字母和数字有直体 和斜体之分。斜体字字头向右倾斜，与水平线约成75°。
⑸ 以O为圆心，R为半径画连接圆弧。 48
3.用半径为R的圆弧连接两已知圆弧（外切）
R
⑴ 以O1为圆心，R1+R为
半径画圆弧。
O
●
⑵ 以O2为圆心，R2+R为 半径画圆弧。
● K1 O1
K2● O2
⑶ 分别连接O1O，O2O 求得两个切点。
⑷ 以O为圆心， R为半 径画连接圆弧。
49
4. 用半径为R的圆弧连接两已知圆弧（内切）
⑴ 以O1为圆心，R-R1为半 径画圆弧。
⑵ 以O2为圆心，R-R2为 半径画圆弧。
⑶ 分别连接OO1，OO2 并 延长求得两个切点。
⑷ 以O为圆心，R为半 径画连接圆弧。
O ●
O1
6
第1章 制图基本知识与基本技能
7
1.1 国家标准《技术制图与机械制图》摘录
1.1.2 比例 1.1.3 字体 1.1.4 图线及其画法

画法几何及工程制图第一章点线面的投影

画法几何及工程制图第一章点线面的投影
§1.3 直线的投影 一、各种直线投影 二、直线实长倾角 三、直线上的点 四、直线的迹点 五、直线相对位置
§1.4 平面的投影
1．投影面垂直线
(2) 正垂线
总目录
一、各种位置直线的投影
点击看投影图
§1.1 投影的基本 知识
§1.2 点的投影
§1.3 直线的投影 一、各种直线投影 二、直线实长倾角 三、直线上的点 四、直线的迹点 五、直线相对位置
点；当平行图形平行于投射方向S 时，其投影为 直线。
§1.1 投影的基本 知识
一、投影法基本概念
二、投影法的分类
三、平行投影的性质
四、形体三面投影图
7.真实性
三、平行投影的基本性质
§1.2 点的投影 §1.3 直线的投影 §1.4 平面的投影
总目录
♦当线段平行于投影面时，其投射反映实长 ♦当平面平行于投影面时，其投影反映实形
总目录
4. 简比不变
三、平行投影的基本性质
♦直线上三个点的简单比是平行投影的不变量。 即AC:BC = ac:bc
§1.1 投影的基本 知识
一、投影法基本概念
二、投影法的分类
三、平行投影的性质
四、形体三面投影图
5. 相仿性
三、平行投影的基本性质
§1.2 点的投影 §1.3 直线的投影 §1.4 平面的投影
§1.1 投影的基本 知识
一、投影法基本概念
二、投影法的分类
三、平行投影的性质
四、形体三面投影图
四、形体的三面投影图
1．三面投影体系的建立
§1.1 投影的基本知识
§1.2 点的投影 §1.3 直线的投影 §1.4 平面的投影
总目录
（a) 结构不同的两形体在同一投 影面上的投影相同，这表明，一 个投影面不能表达立体的结构和 形状。

画法几何-工程制图课件-计算机绘图讲义

画法几何-工程制图课件-计算机绘图讲义

谢谢大家！
每天都是美好的一天，新的一天开启 。20.12.2720.12.2708:0108:01:0708:01:07Dec-20
相信命运，让自己成长，慢慢的长大 。2020年12月27日星 期日8时 1分7秒 Sunday, December 27, 2020
爱情，亲情，友情，让人无法割舍。20.12.272020年 12月27日星期 日8时1分7秒20.12.27
2.相对坐标：相对上一个点. 输入方式 @ x, y;
3.极坐标：分绝对坐标 L<角度， 相对坐标 @ l<角度。
4.快速输入：用光标给方向，键盘输入线的长度。
旋转 移动 阵列 偏移 镜像 复制
删除
将目标旋转 将目标移动 将目标环形和距形排列多个 作直线的平行线（给出偏移量即平行线间的距离） 将目标对称拷贝（给出对称轴） 将目标复制成一个或多个（给出基点、位移） 可以直接选取及两种开窗口的方法选要删除的目标
编辑标注文字 编辑标注
连续标注 快速标注 直径标注 半径标注
线性标注
对齐标注
线性标注
直径标注 半径标注
基线标注
61
连续标注
文字书写
概述
一幅完整的CAD图形通常都有或多或少的文 字说明，通过这些文字说明可表达图样中不能表 达的内容。
在AutoCAD中文字的输入方式有两种：单行 文字和多行文字。
单行文字适合于一些比较简单的文字，多行文 字适合于比较长的文字说明。
本章主要介绍如何创建及修改单行文字、多行 文字。
§1-1 文字的规定
国标规定（GB/T 50001－2001） 1.工程图上的字体写长仿宋字； 2. 字体高度（用h表示，单位为mm）的公称
尺寸系列为： 2.5、3.5、5、7、10、14、20

道桥工程画法几何与土木工程制图PPT课件

道桥工程画法几何与土木工程制图PPT课件
上页 下页 回总目录 回子目录
路线平面图的绘制方法
1. 先画地形图,后画路中心线。路中心线应从桩号 0+000起点开始顺道路前进方向画。
2. 等高线按先粗后细的步骤徒手画出，每条等高线的 图线要光滑。
3. 画路中心线时先曲后直，两倍于计曲线的宽度。 4. 标注桩号和各种符号。平面图从左到右绘制，桩号 左小右大；植物图例的方向应朝上或向北绘制。
上页 下页 回总目录 回子目录
洞口是位于洞身两端用以连接洞身和路堤边坡的结 构物，分为进水口和出水口，包括端墙、翼墙或护坡、 截水墙和缘石等部分。
上页 下页 回总目录 回子目录
17.2 公路工程图
(highroad engineering drawing)
路线平面图 (path ichnography)
2. 资料表部分
坡度/坡长 是指设计线的纵向坡度及该坡度路段的 水平长度。每一分格表示一种坡度，对角线表示坡度 方向，如先低后高表示上坡；若为无坡度路段，则用 水平直线表示，上方写数字0，下方注坡长。
上页 下页 回总目录 回子目录
地质概况 简要说明沿线的地质情况。
挖深和填高 表示原地形标高与设计标高的差值，单 位为m。应与挖方及填方路段的桩号对齐。 设计高程和地面标高是表示设计线和地形线上对齐桩号 处的标高，设计标高指设计线上各点的标高。
上页 下页 回总目录 回子目录
桥 墩 桥 台 示 意 图
上页 下页 回总目录 回子目录
涵洞
涵洞是公路工程中为宣泄地面水流而设置的横 穿路基的小型排水构造物。我国《公路工程技术标 准》规定：构造物的多孔跨径总长<8m，单孔跨径 <5m（圆管涵和箱涵不论管径或跨径大小，孔数多少） 均称为涵洞。

画法几何与工程制图第一章(点、线)

画法几何与工程制图第一章(点、线)

10
07
四、平行投影特性
5) 同类性 点的投影仍是点;直线的投影在一般情况下仍是直线;平面 的投影一般情况下是原图形的类似性。
11
07
四、平行投影特性
6) 从属性 点在直线上,则点的投影在该直线的投影上。
12
07
视图
投 影
• 正投影法 能正确 表达空间物体的形 状和大小，作图方 便，因此在工程制 图中广泛应用
教材： 教材：第一章
6
04
二、中心投影法
灭点 投影面
中心投影法
投影 中心
• 投射线汇交于一点的投影法称为中心投影法 • 采用中心投影法原理画出的图称透视投影图 • 其投影不反映物体真实大小和形状，机械图样不采用
7
05
平行投影法
斜 投 影 法
投射线相互平行的投影方法 投射线 投影
投影方向
正 投 影 法
29 教材 P.12
34
水平线
二、直线对投影面的相对位置及其投影特性
3）投影面垂直线
根据直线对投影面的相对位置，可把直线分为三类： 1）投影面倾斜线（一般位置直线） 2）投影面平行线 ）
2）投影面平行线 ）
b) 水平线（AB ‖H 面） 水平线（ 1. ab =AB 2. a’b’‖ OX， a’b’<AB， OX， <AB， 3. H 面投影反映β 、γ
教材 P. 14
19
第一节 点的投影
二、点在三投影面体系中的投影3 点在三投影面体系中的投影
2、点的投影规律 、 (1) 点的正面投影和水平投影的连线垂直 轴 a’a⊥OX 点的正面投影和水平投影的连线垂直X轴 ⊥ (2) 点的正面投影和侧面投影的连线垂直 轴 a’a”⊥OZ 点的正面投影和侧面投影的连线垂直Z轴 ⊥ (3) 点的水平投影到 轴的距离等于侧面投影到 轴的距离， 点的水平投影到X轴的距离等于侧面投影到 轴的距离， 轴的距离等于侧面投影到Z轴的距离 20 即 aaX= a”aZ 教材 P. 15

画法几何与工程制图课件

画法几何与工程制图课件
画法几何与工程制图课件
BIG DATA EMPOWERS TO CREATE A NEW
ERA
• 绪论 • 画法几何基础 • 工程制图基础 • 标准件与常用件 • 零
01
绪论
BIG DATA EMPOWERS TO CREATE A NEW
ERA
零件测绘技巧
在测绘过程中，需要注意选择合适的测量工具、掌握测量技巧、记录完整的数据 ，并注意安全操作。
06
CAD制图技术
BIG DATA EMPOWERS TO CREATE A NEW
ERA
CAD软件介绍
AutoCAD
一款功能强大的CAD软件，广泛应用于建筑 、机械等领域。
SolidWorks
齿轮参数
齿轮的参数包括模数、齿数、压力角 等，这些参数决定了齿轮的大小和传 动比。
键、销、滚动轴承
键
键是一种用于固定和传递扭矩的 机械元件，通常用于轴和轮毂的
连接。
销
销是一种用于定位和固定的机械元 件，通常用于将两个零件连接在一 起。
滚动轴承
滚动轴承是一种用于支撑旋转轴的 机械元件，通过滚动体的滚动接触 ，可以实现低摩擦、高效率的旋转 支撑。
机件的表达方法
01
视图选择与布置
02
学习如何合理选择和布置视图，以便清晰 地表达机件的结构和形状。
03
剖视图与断面图
04
掌握剖视图和断面图的绘制方法，了解它 们在表达机件内部结构中的应用。
04
标准件与常用件
BIG DATA EMPOWERS TO CREATE A NEW
ERA
螺纹及螺纹紧固件
装配图的绘制
根据实际装配体，通过测量和计算，按照制图标准绘制出装 配体的二维图形。

工程制图与画法几何第一章

工程制图与画法几何第一章

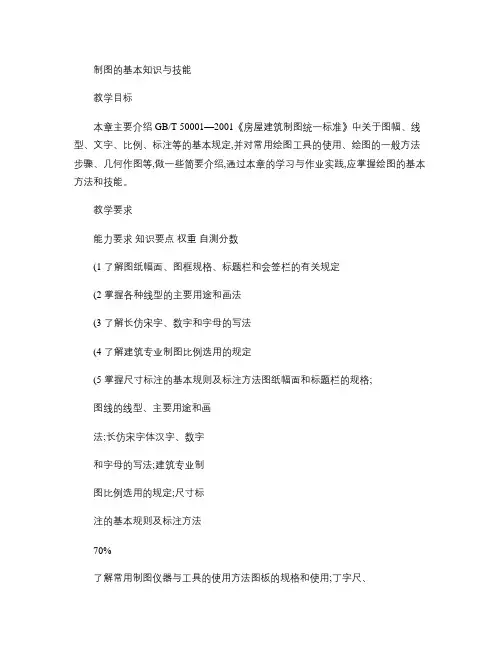

制图的基本知识与技能教学目标本章主要介绍GB/T 50001—2001《房屋建筑制图统一标准》中关于图幅、线型、文字、比例、标注等的基本规定,并对常用绘图工具的使用、绘图的一般方法步骤、几何作图等,做一些简要介绍,通过本章的学习与作业实践,应掌握绘图的基本方法和技能。

教学要求能力要求知识要点权重自测分数(1 了解图纸幅面、图框规格、标题栏和会签栏的有关规定(2 掌握各种线型的主要用途和画法(3 了解长仿宋字、数字和字母的写法(4 了解建筑专业制图比例选用的规定(5 掌握尺寸标注的基本规则及标注方法图纸幅面和标题栏的规格;图线的线型、主要用途和画法;长仿宋字体汉字、数字和字母的写法;建筑专业制图比例选用的规定;尺寸标注的基本规则及标注方法70%了解常用制图仪器与工具的使用方法图板的规格和使用;丁字尺、三角板、圆规、分规、铅笔等绘图工具的使用10%简单了解工程图的绘制步骤和方法工程图的绘制的步骤和方法20% 第章制图的基本知识与技能第D章引言一个建筑工程项目,从制订计划到最终建成,必须经过一系列的过程,建筑工程图样的绘制是建筑工程从计划到建成过程中的一个重要环节。

为了使房屋建筑图样基本统一,清晰简明,保证图面质量,提高绘图效率和符合设计、施工、存档等要求,图样的绘制必须遵守统一的规范,这个统一的规范就是国家标准,简称国标,用GB或GB/T表示。

我国现行的建筑制图标准是由住房和城乡建设部会同有关部门共同对《房屋建筑制图统一标准》等6项标准进行修订,经有关部门会审,批准GB/T 50001—2001《房屋建筑制图统一标准》、GB/T 50103—2001《总图制图标准》、GB/T 50104—2001《建筑制图标准》、GB/T 50105—2001《建筑结构制图标准》、GB/T 50106—2001《给水排水制图标准》和GB/T 50114—2001《暖通空调制图标准》为国家标准。

这些国家标准于2001年11月1日发布,2002年3月1日实施。
