聚合物结构及性能

聚合物复合材料结构与性能聚合物复合材料是一种由聚合物基体和强化材料组成的复合材料。

它们通常由一种或多种聚合物基体和一种或多种强化材料（如纤维、颗粒或片状材料）组成。

聚合物复合材料结构与性能的关系是这个领域中的一个重要研究方向。

聚合物复合材料的结构对其性能起着至关重要的作用。

一种常见的结构是增强相和基体相之间的相互作用。

增强相通常是纤维或颗粒形状的材料，如碳纤维或玻璃纤维，它们在材料中起到增强的作用。

基体相则是聚合物基体，负责保护和支持增强相。

增强相和基体相之间的相互作用可以通过化学键或物理吸附等方式实现。

这种相互作用能够有效地传递载荷和提高材料的强度和刚度。

除了增强相和基体相之外，还有其他的结构元素对聚合物复合材料的性能有影响。

例如，界面区域的结构对材料的耐磨性、耐腐蚀性和耐热性等性能有重要影响。

界面区域是增强相和基体相之间的过渡区域，通常存在有界面粘接剂和界面改性剂。

这些物质能够改善增强相和基体相之间的相互作用，提高界面的粘结强度和界面的相容性。

聚合物复合材料的性能主要取决于结构和组成。

通常，具有优异性能的材料应具备以下几个特点：1. 高强度和刚度：由于增强相的存在，聚合物复合材料具有比纯聚合物更高的强度和刚度。

这使得它们在结构工程和航空航天等领域具有广泛的应用前景。

2. 轻质化：聚合物复合材料通常比金属材料更轻，具有优异的比强度和比刚度。

这使得它们成为替代金属的理想选择，可以减轻结构负荷，提高产品的能源效率。

3. 耐腐蚀性：由于基体相通常是聚合物材料，聚合物复合材料具有优异的耐腐蚀性能，不容易受到酸、碱和其他化学品的侵蚀。

这使得它们在化工和油气行业等领域中得到广泛应用。

4. 耐热性：聚合物复合材料通常具有较高的耐热性能，可以在高温环境下长时间工作而不失效。

这使得它们在航空航天和汽车工业等高温应用中具有重要意义。

总之，聚合物复合材料的结构与性能是密不可分的。

通过合理设计复合材料的结构，可以实现材料性能的优化，满足各种工程应用的需求。

作用。 已证明PEG在PET分子中并不结晶，那么为 什么PET的结晶度反而增加哪？其原因是PEG的重
量分数虽大，因为其分子量较大，所以其摩尔分
数较小，对 PET 大分子链的规整性破坏不大， 再 加上柔性的PEG对PET分子的增塑作用，从而使得 在一定条件下所得 PET 纤维的结晶度反而加大。 (在5%-10%时的反常现象)
4.1.3影响结晶度大小的因素 (1) 影响wc的链结构因素 一般说来，高聚物分子链的结构越简单，侧基的 体积越小，分子链越柔顺，结晶速率越快，可达到 的最大结晶度也越大。结晶速率与结晶度的经验关 系：lnυmax∝wc lnυmax ≈ 0.2093Xc-12.56 例如， PE比PET的链结构即简单又规整，结晶速率 快，PE的wc可达80％以上，PET的wc 一般在50％左 右。
0.60 0.55 0.50 0.45 0.40
drawn PET fibers
wc
0.35 0.30 0.25 0.20 0.15 0.10 80 100 120 140 160 180 200 220 240 260 280
0
as-spun fibers
T ( C)
Fig. Effects of annealing and drawing on degree of crystallinity
4.1.2 Relationships between properties and crystallinity degree 4.1.2 结晶度与性能的关系
(1) 增强的性质
1. melting temperature (Tm) 2. tensile strength (a) 3. hardness

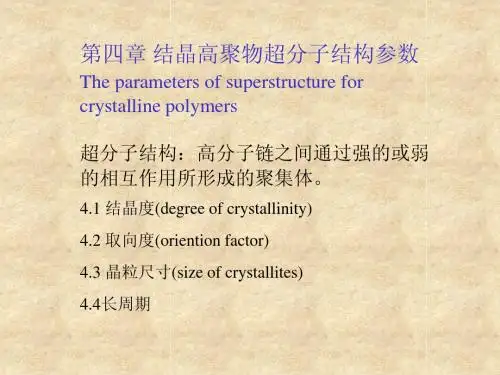

4.1 Degree of crystallinity

聚合物结构与性能复习题及答案解析《聚合物结构与性能II 》复习题修改以下是每位⽼师给出的复习题，每位⽼师会从⾃⼰给的复习题中抽出1-2道作为最终考题考试时间：12⽉4⽇（第⼗四周周五）晚 6：00武德珍⽼师1、简述聚酰亚胺的结构与性能基本结构:基本性能:1. 耐⾼温（Tg300℃以上，热分解温度500 ℃以上）和超低温（－269 ℃）；2. 优异的⼒学性能：拉伸强度：100MPa 以上，杜邦公司Kapton(均苯型)、 PMDA（均苯四甲酸⼆酐）/ODA （⼆胺基⼆苯醚）-PI 为250MPa ，⽇本宇部Upilex （联苯型）为530MPa ；3.优异的化学稳定性；耐有机溶剂，耐稀酸，不耐⽔解，可⽤于回收。

4.其它性能：⾼阻燃性，为⾃熄性聚合物，低热膨胀系数，很好的介电性（低介电常数和介电损耗），耐辐照,⽆毒。

2、简述制备聚酰亚胺⽆机纳⽶复合材料的⽅法（两种以上）及其特点（1）原位⼀步法（in situ single-stage ）a ．表⾯镀银：将制备好的PI 母体溶液-聚酰胺酸溶液(PAA) 和银盐溶液混合成均相的溶液，浇铸成膜后，在薄膜进⾏热处理固化形成PI 过程中，银离⼦可以在没有外加还原剂的情况下，通过热诱导作⽤⽽⾃动还原，并且银粒⼦迁移到聚合物的表⾯，在聚合物的表⾯形成银层。

b ．制备PI/Fe2O3纳⽶复合材料薄膜（2）离⼦交换法⾸先将已经固化完全的PI 薄膜在碱液的作⽤下进⾏表⾯化学刻蚀，使表层⼀定厚度的PI 开环形成聚酰胺酸盐，再将其与⾦属盐的⽔溶液进⾏离⼦交换，形成⾦属离⼦掺杂的聚酰胺酸层，然后在氧⽓存在的情况下进⾏热固化。

在热固化的过程中聚酰胺酸发⽣环化反应重新⽣成聚酰亚胺，同时⾦属离⼦在热和氧的作⽤下通过⾃动⽣成⾦属氧化物纳⽶粒⼦并聚集在PI 薄膜表⾯，从⽽得到PI/⾦属氧化物复合薄膜。

例如：a.直接离⼦交换⾃⾦属化制备表⾯镀银的pib.化学处理离⼦交换法在pi 表⾯制备⾦属或者⾦属氧化物薄膜。

105℃ 135℃
60—70% 薄膜（软性）
95%
瓶、管、棒 等（硬性）
高压聚乙烯（低密度聚乙烯），由于支化破坏了分子的规 整性，使其结晶度大大降低；低压聚乙烯（高密度聚乙烯） 是线型分子，易于结晶，故在密度、熔点、结晶度和硬度方 面都高于前者。见上表
橡胶的硫化与交联度影响
橡胶的硫化是使聚异戊二烯的分子之间产生硫桥
材料 科 学 基 础 第四章 聚合物的结构与性能
高聚物的特点（与小分子物质相比）
高分子是由很大数目（103——105 数量级）的结构单 元组成的，每一个结构单元相当于一个小分子
一般高分子的主链都有一定的内旋转自由能，可 以使主链弯曲而具有柔性
高分子结构具有不均一性 各结构单元间的相互作用对其聚集态结构和物理
共聚物结构中的序列问题
为描述共聚物的序列结构，常用的参数有各单体单 元的平均序列长度和嵌段数R。例如下面共聚物分 子：
A B AA BBB A BB AA BBBB AAA B 其中A单体9个，A序列为5段，B单体11个，B序列 为5段（短划表示序列）。 嵌段R的含义是指在100个单体单元中出现的各种嵌 段的总和。R与平均— — 序列长度— — 的关系是：
1. 分子主链全部由碳原子以共价键相联结的碳链高分子不 易水解；
2. 分子主链由两种或两种以上的原子以共价键联结的杂链 高分子带有极性，易水解、醇解或酸解；
元素高分子具有无机物的热稳定性及有机物的 弹性和塑性；
分子主链不是一条单链而是像“梯子”和“双 股螺线”那样的高分子链；
为防止链断裂从端基开始，有些高分子需要封 头，以提高耐热性。
支化对物理机械性能的影响有时相当显著： 支化程度越高，支链结构越复杂，影响高分子材 料的使用性能越大；支化点密度或两相临支化点 之间的链的平均分子量来表示支化的程度，称为 支化度。
