薄壁不锈钢管卡压式连接施工工艺

1、前言:

随着人们生活水平的提高,对生活空间的要求更加完美、舒适、现代化、人文化。对建筑物的环境、设施、使用功能也提出了越来越高要求,各种新设备、新材料、新工艺不断更新换代层出不穷,在建筑施工中的广泛推广应用,就是为了更好地满足人们日益增长的物质文化使用功能需求。同时,新工艺的更新改进、新材料的更新换代,更有利于解放劳动力,提高劳动效率,增强经济和社会效益。

薄壁不锈钢管卡压式连接施工工艺的出现正是应运而生,该工艺从人工、机械、材料等各个方面具有明显的优点,适用于广泛推广。

2.特点

2.1施工时间大幅度缩短

管子插入管件后,用专用的卡压工具卡压、瞬间即可完成连接作业。不需要螺纹连接时复杂的套丝作业,也不需要焊接时前处理、后处理作业,管道施工综合成本大幅度减少。

2.2不需要熟练技术工

螺纹连接或焊接连接时需要熟练的技术工,而卡压式管件系列产品是使用专用卡压工具,只要注意施工要领,谁都可以操作而且能保证质量均一。

2.3不使用火源

管道施工现场不使用火源,施工安全性能大大提高。

2.4清洁施工

不需要螺纹连接用的切削液或其它附件,也不需要焊接连接时的一系列焊剂。因此不必考虑这些添加物所带来的各种影响。

2.5配管轻量化

因为不锈钢管为薄壁式,与其它管种相比流量大,对于超高层建筑建筑配管的轻量化优势特别明显。

3.适用范围

适用于各类民用建筑物冷水、热水、饮用水、洁净水输送管道。

4.工艺原理

不锈钢管传统施工工艺,不论是焊接还是丝扣连接,对管材壁厚有严格的要求,套丝及焊接连接过程中需要套丝机、电焊机等机具,切削液、焊剂等添加物(副材),而且必须是熟练的操作工才能顺利完成复杂的操作工序,需要消耗大量的人工,工艺成本较高。而采用薄壁钢管卡压连接施工工艺,管子插入管件后,用专用的卡压工具卡压、瞬间即可完成连接作业。不需要螺纹连接时复杂的套丝作业,也不需要焊接时前处理、后处理作业,管道施工综合成本大幅度减少。

5.工艺流程与操作要点

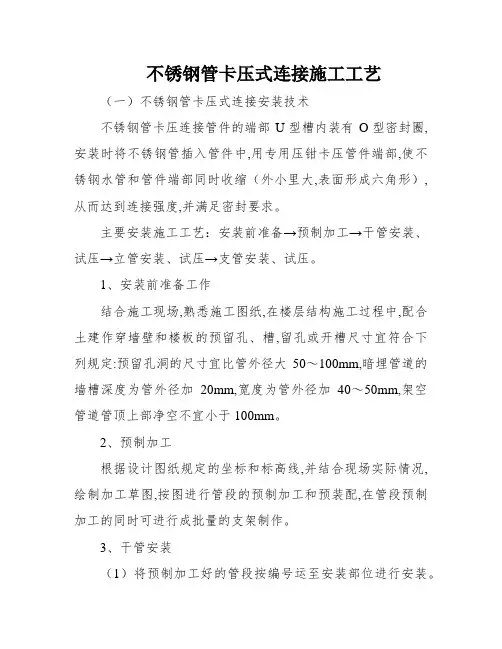

5.1 工艺流程

安装准备预制加工干管安装立管安装支管安装

管道试压管道冲洗消毒达标管道保温整理交工

5.2施工准备

5.2.1管道安装工程施工应具备下列条件:

A、施工设计图纸和其它技术文件齐全,并经会审或审查。

B、施工方案或施工组织设计已进行技术交底。

C、材料、施工人员、施工机具等能保证正常施工。

D、施工现场的用水、用电和材料贮放场地条件能满足需要。

E、提供的管材和管件符合国家现行有关产品标准,其实物与资料一致,并附有产品说明书和质量合格证。

5.2.2施工前应了解建筑物的结构,并根据设计图纸和施工方案制定与土建工程及其它工程的配合措施。安装人员应经专业培训,熟悉薄壁不锈钢管和管件的性能,掌握操作要点。

5.2.3对管材和管件的外观和接头应进行认真检查,管件、管材上的污物和杂质应及时清除。

5.3管道敷设

5.3.1管道明敷时,应在土建工程粉饰完毕后进行安装。安装前,

应首先复核预留孔洞的位置是否正确。

5.3.2薄壁不锈钢管固定支架间距不宜大于15m,热水管固定支架间距的确定应根据管线热胀量、膨胀节允许补偿量等确定。固定支架宜设置在变径、分支、接口及穿越承重墙、楼板的两侧等处。

公称直径DN10~1520~2532~4050~65水平管1000150020002500

立管1500200025003000

5.3.4公称直径不大于25mm的管道安装时,可采用塑料管卡。采用金属管卡或吊架时,金属管卡或吊架与管道之间应采用塑料带或橡胶等软物隔垫。

5.3.5在给水栓和配水点处应采用金属管卡或吊架固定;管卡或吊架宜设置在距配件40~80mm处。

5.3.6对明装管道,其外壁距装饰墙面的距离:工程直径10~25mm 时应为40mm,工程直径32~65mm时应为50mm。

5.3.7管道穿越楼板时应设置套管,套管应高出地面、屋面50mm,并采取严格的防水措施。

5.3.8暗敷的管道,应在封闭前做好试压和隐蔽工程的验收记录。在试压合格后,可采用水泥砂浆填补。

5.3.9管道敷设时不得有轴向弯曲和扭曲,穿过墙或楼板时不得强制校正。当与其它管道平行时,应按设计要求预留保护距离,当设计无规定时,其净距不宜小于100mm。当管道平行时,管沟内薄壁不锈钢管宜设在镀锌钢管的内侧。

5.4卡压式管件连接

施工时不要刮伤卡压式管件的橡胶密封圈,管接件要确实插入至划线标记的正确位置,勿忘卡压作业。

5.4.1插入长度的确认

根据施工要求考虑接头本体插入长度决定管子的切割长度,管子

公称直径(mm)1520253240506580100

插入长度

(mm)

212424394752536075

5.4.2管子的切断和切断面的处理

管子切断前请确认没有损伤和变形,使用管子切割器垂直与管的轴心线切割。如切口倾斜,会导致插入量不正确。切断后清除管端的毛刺和切削,粘附在管子内外的垃圾和异物用棉丝或纱布等擦干净。

A、管子的切割推荐使用产生毛刺和切削较少的旋转式管道切割器,切割时请不要用过大的力以防止管子失圆。

B

时会导致密封圈损坏不能完全结合而引起泄露。

C、如是使用锯断或高速锯齿切断的场合,请一定用锉刀对管端进行倒角处理。

D、锉刀和除毛器一定要用不锈钢专用,若果曾在其它材料上使用过,可能会粘附上锈蚀,请注意。

5.4.3画线

确保管子插入尺寸用画线器在管子上画上标记。对切断的管端进行处理后,必须对管子插入长度进行标记,否则易引起插入不到位,导致降低接头连接性能引起泄露。

5.4.4插入管子

将管子笔直的插入接头本体,确保标记到接头端面在2mm以内。

A、插入前请确认密封圈是否确实安装在正确的U形位置上。

B、插入时请慢慢的直线插入接头本体,如管子倾斜勉强插入的话,易导致密封圈的损伤。

C、如插入过紧可在管子上沾点水,不得使用油脂润滑,以免油脂使密封圈变性失效。
