新代M24系统找工件中心详细步骤

加工中心基本操作方法
加工中心的基本操作方法包括以下几个步骤：
1. 打开加工中心主电源开关并确认所有安全门和警示灯都正常工作。

2. 启动加工中心控制系统，并将加工程序加载到控制系统中。

3. 将工件夹具和刀具装配到加工中心上，并使用调速器调整加工中心的转速。

4. 在控制系统中设置加工参数，包括刀具运动轨迹、进给速度、切削深度等。

5. 检查加工中心的各个轴线的零点位置，确保工件和刀具的位置正确。

6. 启动加工中心，开始加工程序。

在加工过程中，监控加工中心的运行状态，确保一切正常。

7. 定期检查加工中心的润滑系统、冷却系统和工件夹具，确保它们正常工作。

8. 加工完成后，关闭加工中心，清理工作台和工件夹具，并进行必要的维护和保养。

工业机器人新建工件坐标系具体流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!工业机器人新建工件坐标系的详细步骤在工业生产中，机器人被广泛应用于各种自动化任务，而工件坐标系的建立是确保其精准作业的关键环节。

源帆科技--科技创造美好生活首先开机进入系统界面，下面请首次使用我们系统的朋友跟着我们的步骤来一起熟悉他：开机第一步，机器各轴回机械坐标原点，现在手动模式下将三轴移至各轴中间位置，手动模式面板按钮为，接着回原点，原点在面板上按钮为，按下原点按钮，然后再三轴上各按一次，即三轴开始回原点动作。

原点找到，下面开始加工产品。

首先将工作台上的工件分中：针对于新代系统，我们有两种分中方式，即笼统的讲一个是手动分中，一个是自动分中。

下面对两种方式做个详解：一．手动分中先以X轴方向为例，先用手轮将刀具移至工件一侧，贴住工件表面，使用操作面板上里面的坐标切换键，将显示器上的坐标切换至相对坐标，将相对坐标全部清除，即在工件一侧记录下0点相对坐标，下面将刀具移至工件X轴另一侧，贴住工件表面，这时坐标X轴上显示的就是工件在X轴上的长度，下面在输入栏里输入X，然后按下，即将工件上X轴的长度分为一半，这时用手轮将相对坐标上X坐标摇到0的位置，即工件X轴中点位置。

这时，就要将X轴的中点设进工件坐标系统里，打开接着这时我们可以看见常用的G54 G55等坐标系统，我们以G54为例使用方向键，将光标移至G54的X轴位置上这时，按下这时，X轴位置就设定好了同理，Y轴也这样二．自动分中针对分中难题，我们系统专门加入了自动分中功能，对应图片我来解释一下：在下面，中有点进去我们可以看到：图示上可以看出，早工件X轴左侧按下工件右侧按下在面板上显示的PXM即为中点坐标，Y轴也是如此，记录下X Y轴的PXM PYM的值，写入G54 坐标系统里。

Z轴坐标设定用手轮将刀具带到工件表面，将手轮的倍率调为*1，进行微调，使工件表面距刀口维持在一张纸的距离，这时在G54坐标下，光标移至G54的Z轴，按下机械坐标自动设定。

即也将Z轴坐标设置好了坐标设置好了，我们可以调程序加工了，我们现在从电脑上调所需要的程式：首先，接着在里面我们选择，这时我们可以看到，新代系统上目录里显示出我们电脑里共享的文档，将光标选中所需要的程式，按下ENTER键，导入到系统里，下面就可以在档案管理里面打开，进行下一步动作。

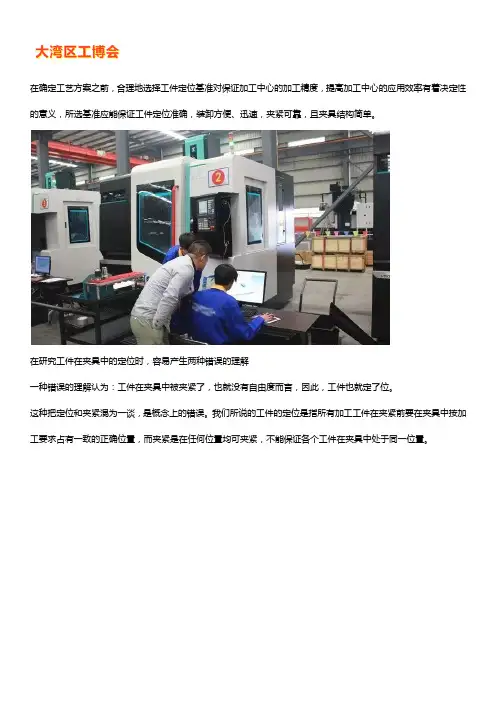

在确定工艺方案之前，合理地选择工件定位基准对保证加工中心的加工精度，提高加工中心的应用效率有着决定性的意义，所选基准应能保证工件定位准确，装卸方便、迅速，夹紧可靠，且夹具结构简单。

在研究工件在夹具中的定位时，容易产生两种错误的理解一种错误的理解认为：工件在夹具中被夹紧了，也就没有自由度而言，因此，工件也就定了位。

这种把定位和夹紧混为一谈，是概念上的错误。

我们所说的工件的定位是指所有加工工件在夹紧前要在夹具中按加工要求占有一致的正确位置，而夹紧是在任何位置均可夹紧，不能保证各个工件在夹具中处于同一位置。

另一种错误的理解认为工件定位后，仍具有沿定位支承相反的方向移动的自由度，这种理解显然也是错误的。

因为工件的定位是以工件的定位基准面与定位元件相接触为前提条件，如果工件离开了定位元件也就不成为其定位，也就谈不上限制其自由度了。

至于工件在外力的作用下，有可能离开定位元件，那是由夹紧来解决的问题。

那么在实际操作中，加工中心工件定位技巧有哪些呢？技巧一：当在加工中心上无法同时完成包括设计基准在内的工位加工时，应尽量使定位基准与设计基准重合。

同时还要考虑用该基准定位后，一次装夹就能够完成全部关键精度部位的加工。

一般将加工中心上完成的工序安排在最后。

技巧二：当在加工中心上既加工基准又完成各工位的加工时，其定位基准的选择需考虑完成尽可能多的加工内容。

为此，要考虑便于各个表面都被加工的定位方式，如对于箱体，最好采用一面两销的定位方式，以便刀具对其他表面的加工。

技巧三：工件坐标系原点即“编程零点”与零件定位基准不一定非要重合，但两者之间必须要有确定的几何关系。

工件坐标系原点的选择主要考虑便于编程和测量。

对于各项尺寸精度要求较高的零件，确定定位基准时，应考虑坐标原点能否通过定位基准得到准确的测量，同时兼顾测量方法。

技巧四：尽量选择零件上的设计基准作为定位基准。

即加工中心上使用的各个定位基准应在前面普通机床或加工中心工序中加工完成，这样容易保证各个工位加工表面相互之间的精度关系，而且，当某些表面还要靠多次装夹或其他机床完成时，选择与设计基准相同的基准定位，不仅可以避免因基准不重合而引起的定位误差，保证加工精度，且可简化程序编制。
