管道仪表流程图上的物料代号

  • 格式：docx
  • 大小：23.14 KB
  • 文档页数：5

1 管道仪表流程图上的物料代号 管道仪表流程图上的物料代号 2.1分类 物料代号用于管道编号，分为工艺物料代号及化学品、辅助物料和公用物料代号两类。 2.2工艺物料代号 缩写代号 英文 中文词义

P Process stream 工艺物料(通用代号)

PG Process gas 工艺气体

PL Process liquid 工艺液体

PS Process solid 工艺固体

2.3 化学品、辅助物料和公用物料代号 缩写代号 英文 中文词义

A Air 空气

AC Acid 酸、酸液

ACG Acidily gas 酸性气体

ACL Acidilyliqiud 酸性液体

ACS Acidily sewage 酸性污水

AD Additive 添加剂

AM Ammonia 氨

AMG Gaseous ammonia 氨气(作制冷剂)

AML Liquid ammonia 液氨(作制冷剂)

AMW Ammonia water 氨水

BA Blowing Air 鼓风空气

BD Blow down 排污

BR Brine 盐卤水 2

BW Boiler feed water 锅炉给水

C Steamy condensate 水蒸汽凝液

CA Caustic 碱、碱液

CAG Caustic gas 碱性气体

CAL Caustic liquid 碱性液体

CAS Caustic sewage 碱性污水

CAT Catalyst 催化剂

CCA Carrier catalyst Air 催化剂载运空气

CDR Chemical Drain 化学污水放净

CHW Chilled water 冷冻冷水(指0℃以上)

CL Chlorine 氯

CM Chemicals 化学品

CNS Clean sewage 清净下水

CO Cooling oil 冷油(冷却油)

COO Carbon dioxide 二氧化碳

CRS Contaminated rain and sewage 污染下水(指污染的雨水、冲洗水、放

净水、排水) CSW Chilled salt water 冷冻盐水(指0℃以下)

CTM Cooling transfer material 冷载体

CW Cooling water 冷却水

CWR Cooling water return 冷却水回水

CWS Cooling water supply 冷却水供水

DAW Dealkalized water 脱碱水(用于除盐水系统)

DEW Demineralized water 除盐水(脱盐水)

DF Dry Flare 干火炬排放气

DR Drain 排水、排液

DW Domestic water 生活用水、饮用水

EA Exhaust air 排出空气

ER Ethane(or ethylene)refrigerant 乙烷(或乙烯)冷冻剂

ES Exhaust steam 排出蒸汽

F Flare exhaust 火炬排放气

FA Filling Air 填充空气

FG Fuel gas 燃料气

FLG Flue gas 烟道气

FLW Filtrated water 过滤水

FO Fuel oil 燃料油

FOS Foaming solution 泡沫液

FR Freon refrigerant 氟里昂冷冻剂

FT Fused salt 熔盐

FW Fire water 消防水 3

GO Gland oil 填料油

GW Gased water 加气水、溶气水

H Hydrogen 氢气

HA Hydrochloric acid 盐酸

HC High pressure condensate 高压蒸汽凝液

HF Hot Flare 热火炬排放气

HO Heating oil 热油、加热油、热载油

HS High pressure steam 高压蒸汽

HSS High pressure saturated steam 高压饱和蒸汽

HSU High pressure super steam 高压过热蒸汽

HTM Heat transfer material 热载体

HW Hot water 热水

HWR Hot water return 热水回水(用于采暖、加热、空调等)

HWS Hot water supply 热水给水(用于采暖、加热、空调等)

HYL Hydraulic liquid 液压液体

HYO Hydraulic oil 液压油

HYW Hydraulic water 液压水

IA Instrument air 仪表空气

ICW Intermadiate cooling water 冷却水二次用水

IDW Industrial snd domestic water 生产和生活用水

IG Inert gas 惰性气体

IS Industrial sewage 生产污水(泛指工艺过程产生的污水)

IW Industrial water 生产用水

LC Low pressure condensate 低压蒸汽凝液

LD Liquid drain 排液(泛指工艺排液)

LO Lubricating oil 润滑油

LS Low pressure steam 低压蒸汽

LSS Low pressure saturated steam 低压饱和蒸汽

LSU Low pressure super steam 低压过热蒸汽

MC Medium pressure condensate 中压蒸汽凝液

MR Methane refrigerant 甲烷冷冻剂

MS Medium pressure steam 中压蒸汽

MSS Medium pressure saturated steam 中压饱和蒸汽

MSU Medium pressure super steam 中压过热蒸汽

N Nitrogen 氮气 4

NG Natural gas 天然气

OL Oil 油(泛指除原料外的油)

OS Oily sewage 含油污水

OX Oxygen 氧气

PA Plant air 工厂空气

PC Process Condensate 工艺冷凝液

PR Propane(or propylene)refrigerant 丙烷(或丙烯)冷冻剂

PW Polished water 精制水

QO Quench Oil 急冷油

QW Quench water 急冷水

R Refrigerant 冷冻剂、冷媒、制冷剂

RAW Raw water 原水

RCS Rain water and clean sewage 雨水及清净下水(指清净的雨水、冲

洗水、放净水、排水) RW Raw water 雨水

S Steam 蒸汽

SA Sulphuric acid 硫酸

SEW Sea water 海水

SFW Soft water 软水(软化水)

SG Stack Gas 烟道气

SL Sealing liquid 密封液

SO Sealing oil 密封油

SS Sanitary sewage 生活污水

STA Starting Air 开车空气

SU Sludge,slurry 污泥、泥浆

SW Sealing water 密封水

TC Turbine Condensate 透平凝液

TW Treated waste water 处理后的废(污)水

TWF Filtration Treated Water 过滤水

TWP Purified Treated Water 澄清水

VE Vacuun exhaust 真空排放气

VG Vent gas 放(排)空气体

W Water 水

WAC Waste acid 废酸

WCA Waste caustic 废碱

WF Wet Flare 湿火炬排放气

WG Waste gas 废气

合集下载

第一章 管道仪表流程图12-13-1

第一章 管道仪表流程图12-13-1


MPa 2.0 5.0 6.8 11.0 15.0 26.0 42.0
分别标记为CL150, CL300…和PN2.0, PN5.0… ANSI（American National Standards Institute 美国国家标准学会）
管道及管道元件的连接： 管道通过标准法兰连接要求 公称直径、公称压力相同。
2、标注
�设备位号及名称； �管道组合号；标明管道号、规格、管道压力等级等条件 �仪表及控制点位号、取样点代号； �有位差要求者，应标注限位尺寸；
例如高位槽、液封等。
3、图例或首页图
图例：用表格的形式对各种图形、符号、代号及其它标注说明等，
如果图例很多，则另绘制PID首页图将图例集中统一说明。
首页图：一套图纸的第一张图样用来对图样中的图例、代号等作出
a)管道上阀门不必一一标注：公称直径和公称压力等级与所在的管 道一致，具体型号见管道材料表；
b)同一管段号的管道等级不同时，应表示出等级的分界线。
A1E A2B PN2.5 PN1.6
（a）
（b）
在管道等级与材料选用未实施之前，可按 （b）标注。
c)异径管标注时大端公称直径写在前面。
100×50 或 100/50
例 TIRC：测量温度的仪表，具有指示、记录和调节功能。
d)要求：阀门的位置尽量体现实际安装情况；
截止阀
截止阀图例： 安装在管道中：
球阀
平衡角式截止、节流阀
球阀图例： 安装在管道中：
蝶阀
化 工 设 备 和 管 道 施 工 安 装 现 场
（2）控制阀组
控制阀组：控制阀、前阀、后阀、旁路阀、异径管。
后阀 异径管
PIC 405
异径管 前阀
管道代号编号规则及含义-(1)

管道代号编号规则及含义-(1)

管道代号编号规则及含义管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（HG20519.37-92）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下所示：PG 03 001–100 L1B - C（1）（2）（3）（4）（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。

（1）物料代号（2）主项代号按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。

特殊情况下允许以主项代号作为主项编号。

（3）管道顺序号相同类别的物料在同一主项内以流向先后为序，顺序编号，采用三位数字，从001～999。

（4）管道尺寸一般标注公称尺寸，以mm为单位，只注数字，不注单位。

（5）管道等级管道等级号由下列三个单元组成：L 1 B（1）（2）（3）1）第一单元为管道的公称压力（MPa）等级代号，用大写英文字母表示。

A～K用于ANSI标准压力等级代号（其中I、J不用），L～Z用于国内标准压力等级代号（其中O、X不用）。

常用的国内标准压力等级代号：L——1.0MPaM——1.6MPaN——2.5MPaP——4.0MPa2）第二单元为顺序号，用阿拉伯数字表示，由1开始。

*管道等级表的格式见《化工工艺设计施工图内容和深度统一规定》转帖压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。

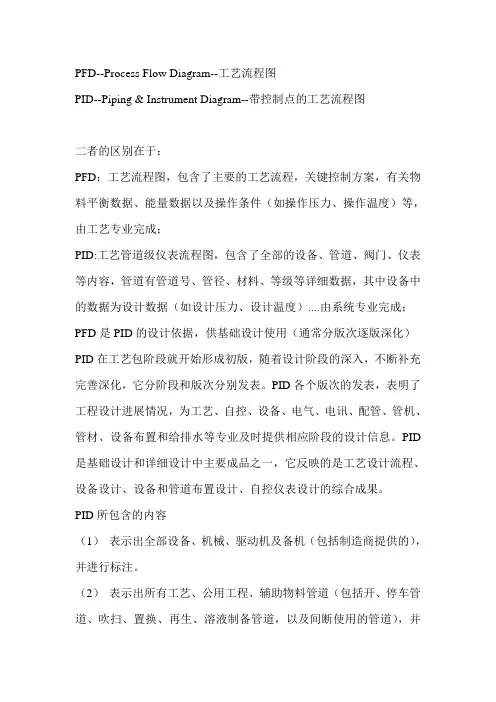

PID与PFD的区别
