沥青击实仪

  • 格式：doc
  • 大小：37.51 KB
  • 文档页数：8

5
沥青马歇尔电动击实仪操作规程

1、 “电机”要接到即架电机输入；2、接“无触点开关”
或“限位开关”三条线均需接好（接“记数”插座）3、
“电源”插座接三相380V电源，同时零线一定要接
好工作做好后。
2、 以上拨动“予置”拨码盘。可按需要击实次数从01设
置到99次。
3、 按动“置数”按键后在窗口显示予置的数。
4、 按动“开机”按键，电动机应转动，在达到击实次数
后，窗口应显示“00”自动停止。
5、 在操作开机后，如不一定要击实到“00”时，可随时
按动“停机”按键，这时电机可立即停止。下次自开
始击实时，可重复以上步骤。
注意事项
1如果电机通电后反转，则可把电源插头中的三项380v中
的任意两头调换一下。（即改变一下相序）。
2若通电后计数器不工作，则检查一下无触点开关或限位开
关与链条的金属片的距离是否过大，它们之间的间隙能超
过2mm。
3电源线为三相四线。即三根火线一根零线。
维护与保养
1用后应将机器擦净，将链条加油。
2击实锤及锤杆应从机器上拆下，并垂直吊挂。
试验方法
1本击实仪的试验方法参照中华人民共和国交通部
《公路公程沥青及沥青混合料实验规程》实验方法中的击实要求
进行，其中应注意以下问题。
（一） 试车
1试车前，应先将锤杆（连同击锤）卸下。（方法是将击锤定位
销轴拉向右端即可，将锤卸下）。 参照图一
2按控制柜操作部分说明，接通电源（先拨动“予置”拨码盘，
按“置数”键，按动“开机”键，再按“停机”键）观察电机运
转方向是否正确，正确方位应为提锤链条方向向上。
3将链杆（连同击锤）按原始位置复位，注意要将击锤上的滑动
运动方向向上。
自动控温沥青延伸仪
实验方法。
LQY120 型150型200型自动控温沥青延伸仪是一种机械的
拉伸仪，变速传动都是机械传动，应此试验前应仔细检查各运转
部分是否运转正常，特别是齿条的齿面上有无碎末污染清除干
净，装放试件前务必开空车运转观察一下，蜗轮变速箱中应有适
量的润滑油，待仪器检查无异常情况，即可着手试验
一准备工作
1有关仪器工具，材料的准备。
除了LOY120型、150型、200型自动控温延伸仪和试件成型试
模外，还应准备。
器皿或金属皿 溶沥青用
筛：筛孔0.6—0.8毫米
温度计：0—50度
刀：切沥青用
金属板：附有夹紧试模的螺钉。砂浴：用煤气灯或电加热。
甘油：润石粉、隔离剂（甘油2份，润面粉1份，以重量计）或
卷烟纸甘滑。脱脂棉
2试件的制作
将隔离剂拌合均匀，涂在磨光了的金属板和试模中的两侧模块的
内侧面（即与沥青接触的表面）或用甘油将卷烟纸一片稍微浸湿，
同时用棉花将纸上多余的甘油拭去，然后，复在金属板和侧模板
的内侧面，应注意贴紧。不允许成皱纹和气泡状，最后试模放在
金属板上。
将除去水份的沥青试料放到沙浴上加热熔化、搅拌。加热温度
不得高于试料估计软化点100度，用筛过滤、并充分搅拌至气泡
完全消除，然后将试样自形成模的一端至另一端往返多次，缓慢
注入模腔中，使试料略高于成形模的上平面。
试件在—30度的空气中冷却30分钟。用予热过的刀将高出
模具部分的沥青刮去。使沥青与成形模上平面齐平，刮沥青试样
时应自成形模的中部向两端刮去，表面应刮的十分平整光滑，然
后将试件随同试模和金属板一起浸入延伸仪的水槽中，水温保持
25加减0.5度沥青试样上面的水层，高度应不少于25毫米。
试验步骤：
将加热装置调到25度，使水槽中的温度保持在25度时，将
试件连同试模自金属板取下（如复有卷烟纸时，则将试样上附着
的卷烟纸取下）。然后将试模两端的孔分别套转到延伸仪的定板
与动板的模柱上，并取下试模中的两侧模块此时水面距试件上面
不少于25毫米。
为了使拉伸后的沥青细丝不致浮上水面或沉于槽底水的比
重应调节到与待测沥青试样相近，调节方法一般加入乙醇或食
盐水。
电液式抗折抗压试验机操作规程
1、 使用前应先检查油箱内的油液是否充足，可观察右侧面的
油标，如不足，则应打开箱板向油箱内加油至液面在油标
处为合适。
2、 检查各油管接头和紧固件是否有松动，如有松动，则拧紧
之，以防漏油或损坏机件，影响试验。检查防尘罩应无损。
检查电气接地、保险熔丝等安全防护措施是否有效。
3、 检查压力传感器、测控系统过载输出及电源等各插头的接
插是否有效。
4、 首次使用时，应先将回油阀打开，关闭送油阀。按下启动
按钮，接通电源油泵开始工作，然后关闭回油阀，徐徐打
开送油阀，使活塞上升一段距离，观察有无卡住等现象。
如有，则应卸荷停机检查，并排除之；如无异常现象，再
关闭送油阀，或按下停止按钮，活塞停止回升。打开回油
阀，活塞则下降至原位。
5、 根据不同试验，选用抗折或抗压夹具，然后固定并清除周
围异物。试验时将试件表面擦拭干净，检查外观有无明显
缺损，如有能影响试验数值者，须更换无损试件。
6、 检测开始前，接通测控系统电源（开关在测控仪背面），按
操作进行操作，必要时进行清零或时钟校正。在工作初始
状态下，按面上“检测”键，即可进行检测。（详见所附《LM
型数字式测力仪使用说明书》）。
7、 抗折时将试件平放在两下抗折辊上，对照辊上刻线使试件
放在正中间位置。启动电机，关闭回油阀，操纵送油阀，
使试件在与上抗折辊接触前较快上升，以节省试验时间。
当试件开始加载时应按所需加荷速度使活塞平稳上升，及
至试件折断破碎，负荷下降，随即打开回油阀，使工作油
缸内的油液迅速流回油箱，而活塞则靠其上的重量下降到
最低点或需要去、位置。如需连续试验，则不必将油缸内
的油全部放光，使活塞下将太低，只要能容纳下一次试件
顺利安装即可。
8、 进行抗压试验时，将试件（或通过抗压夹具）平放在下压
力板正中，启动电机，关闭回油阀操纵送油阀，如上按所
需加荷速度使活塞平稳上升，直到试件压碎，随即打开回
油阀，关闭送油阀。
9、 试验结束后，按面板上“打印”键，打印机即可打印出该
次试验的检测结果。
10、 试后，清除破碎试块，以待下次试验。如不在进行试验时，
应打开回油阀，关闭送油阀，切断所有电源。
11、 操作中活塞上升高度不要超过4cm，并禁止将手等人体任
何部位置于上下承压部件之间，以免发生意外；并注意试
件在断裂破碎时碎片崩裂伤人。
12、 本机使用液压油，周围有安全放火措施。
LR——II型
电控沥青闪燃点测定仪（使用说明）
一仪器使用范围
本仪器供测定各种沥青（粘稠油沥青、液体油沥青、液体页岩
沥青等）之闪点和燃点。可供各工矿企业、交通部门、科学研究
单位和实验室等部门作有关沥青闪点、燃点的测定和实验研究。
二仪器原理和主要技术规格
将沥青试料置于规定形状大小的容器内加热，试料受热后蒸发
的气体与周围空气形成混合物，当接触火焰时开始闪火的温度即
为该试料的闪点；若继续加热，混合气体接触火后能持续燃烧的
时间不大于5s时的温度，即为该试料的燃点，闪点的燃点均以
摄氏度表示。
主要技术规格；
1克利夫兰杯：内

合集下载

(完整word版)马歇尔击实试件(终)

(完整word版)马歇尔击实试件(终)

文件编号：ZY01-243-2008作业指导书（沥青混合料马歇尔击实试验）编写：日期：审核：日期：批准：日期：受控状态：持有者姓名：分发号：持有者部门：江苏省交通科学研究院股份有限公司目录1．主要设备及开展项目 (3)2．仪器设备操作规程 (3)3．检测工作程序及剩余样品处置 (5)4．试验操作过程 (6)5．原始记录表格 (15)1．试验主要设备及开展项目表1 主要仪器设备主要仪器设备仪器名称规格型号生产厂家测量范围准确度等级马歇尔电动击实仪TX-3 南京拓兴/ /马歇尔电动击实仪TX-3 南京拓兴/ /马歇尔电动击实仪TX-3 南京拓兴/ /马歇尔电动击实仪MDJ-I 西安公路研究所/ /沥青混合料拌和机HB-20北京兰航测控技术研究所室温～200℃±5℃表2 开展检测项目开展检测项目项目名称试验方法方法来源测量范围允许误差范围沥青混合料试件制作方法（击实法）T0702-2000 JTJ052-2000 / / 2．仪器设备操作规程2.1马歇尔自动击实仪马歇尔电动击实仪2.1.1接通电源，检查仪器设备是否完好2.1.2设定击实次数接通电源设定击实次数2.1.3将达到击实温度的混合料装入试模，按击实次数双面击实规定次数到达击实温度装模2.1.4试验完毕后，填写原始记录，清理仪器，保持整洁2.2拌和机拌和机2.2.1接通电源，电源指示灯发亮，混合料拌和机开始加热2.2.2设定拌和温度和时间拌合温度拌合时间电源指示灯2.2.3待拌和机温度升至工作温度时，开启拌和器，向拌和锅内加入试样2.2.4降下拌和器至底部，开动电机上升按钮下降按钮开始按钮加入试样2.2.5试样拌和均匀后，关闭电机，开启拌和器，从拌和锅中取出试样2.2.6切断电源2.2.7拌和试样结束后，一定要将拌和锅清理干净，以免生锈3．检测工作程序及剩余样品处置委托送样：接样员判断样品是否接收→如可接收，接收样品并填写委托单→样品编号→样品区→下放通知单至主管处→主管根据计划下发通知单给试验员→试验员从待检样品区取样品→试验员进行试验检测（未进行完试验放入在检样品区）→试验检测完毕→填写仪器使用记录→对试验区卫生进行清理→剩余样品放入已检样品区按规定集中处理→由指定人员出具报告→报告审核、批准→报告盖章、发送。

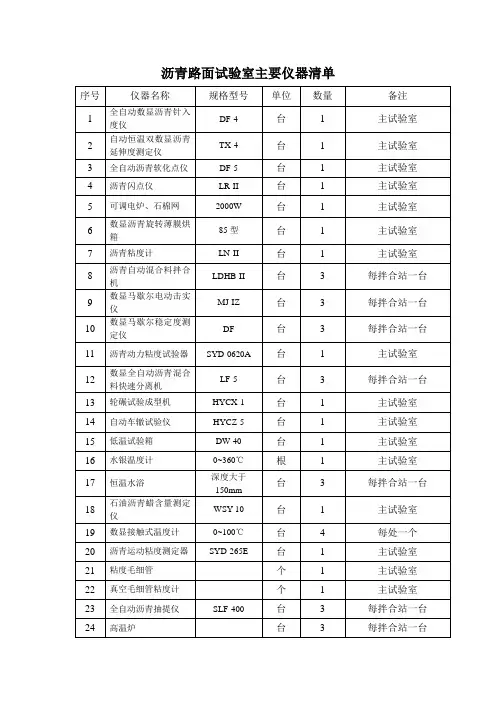

沥青路面试验仪器一览表

沥青路面试验仪器一览表

沥青路面试验室主要仪器清单请考虑三个拌合站。

全线长大约有四、五十公里。

目录一、编制依据、目的4二、安全管理目标4三、工程概况4四、安全保证体系5五、沥青路面施工安全要点6六、正常施工安全管理措施9七、冬季施工安全管理措施10八、环境管理措施12九、职业健康安全管理措施12沥青路面施工专项安全方案一、编制依据、目的1、编制依据（1）省道S107改造工程（绵竹南广场至五福路口段）第一合同段施工图纸和实施性施工组织设计。

（2）《公路工程施工安全技术规范》（JTJ076-95）。

2、编制目的确保中粒式沥青砼AC-20C下面层、细粒式改性沥青砼AC-13C上面层及稀浆封层、透层、粘层施工安全；确保热拌站及乳化车间生产安全。

二、安全管理目标坚决贯彻“安全第一、预防为主、综合治理”的原则，以“安全为了生产，生产必须安全”为指导，严格按照安全技术操作规程组织施工；做好安全生产，保持施工队伍稳定、解决员工后顾之忧，创造良好的施工生产环境，保证施工生产有序进行。

总体目标为：杜绝重伤以上人身伤亡事故，无重大、特大安全事故。

三、工程概况省道S107改造工程（绵竹南广场至五福路口段）项目路线起于绵竹市南广场，向东跨越德天铁路，在双胜村附近折向北，经皮家院子、汪家林、叶家林后止于绵竹市S107 与五福路交叉口。

路线全长4.94km，其中施工1标段起讫桩号为K0+000～K2+500，路线全长2.5km。

本项目 K0+000～K0+740 段及K1+200～K2+500 段，路基宽度37m（采用与西二环同宽处理），路基标准横断面为：中央分隔带2.0m+左侧路缘带2×0.5m+行车道2×3×3.5m+右侧路缘带2×0.5m+侧分带2×2.0m+非机动车道2×4.0m，行车道硬路肩及非机动车道横坡均为2%，路基设计标高为中央分隔带外侧边缘处路面标高。

K0+740～K1+200 段（上跨德天铁路段），与旧路标准一致，路基横断面维持旧路23m 宽度及横断面布置，路基标准横断面为：中间分隔带0.5m+左侧路缘带2×0.5m+行车道2×2×3. 5m+硬路肩2×3.25m+土路肩2×0.5m。

工地试验室试验检测仪器设备一览表

工地试验室试验检测仪器设备一览表

工地试验室试验检测仪器设备一览表
使用单位：陕西秦榆矿业建设有限公司宁长二级公路ZMSG3标项目部第1页共4 页
工地试验室试验检测仪器设备一览表
使用单位：陕西秦榆矿业建设有限公司宁长二级公路ZMSG3标项目部第2页共4 页
工地试验室试验检测仪器设备一览表
使用单位：陕西秦榆矿业建设有限公司宁长二级公路ZMSG3标项目部第3页共4 页
工地试验室试验检测仪器设备一览表
使用单位：陕西秦榆矿业建设有限公司宁长二级公路ZMSG3标项目部第4页共4 页。

沥青混凝土路面试验检测仪器的规格

沥青混凝土路面试验检测仪器的规格

沥青混凝土路面试验检测仪器的规格、型号3、HB-101—2A电子控温远红外干燥箱（电热鼓风干燥箱）5、LWD-6型沥青混合料马歇尔稳定度仪（沥青混合料马歇尔试验仪(带数据采集打印功能)）6、MDJ—IIC型马歇尔电动击实仪（马歇尔击实仪）7、LBH—10（20)型自动混合料拌和机（试验室用沥青混合料搅拌锅)8、DLC- Ⅲ型电脑数控沥青混合料离心式快速抽提仪（离心式沥青抽提仪）9、LYY-7C型调温调速沥青延伸度仪(低温变速沥青延度仪）10、HW—30型高低温恒温水浴（标准化恒温水浴)13、SYD-0621 沥青标准粘度计（道路沥青标准粘度仪）14、电子静水天平（精度要求：0.01克)15、SZR-8、9型沥青针入度仪（智能数显沥青针入度仪）16、SYD-2806G 型全自动沥青软化点仪（电脑自动沥青软化点仪）17、GTS-600AF智能型全站仪（全站仪)18、拓普康普及型电子数字水准仪（水准仪）19、数字路面标线测厚仪（涂层测厚仪）20、连续式路面平整度仪（代替3米直尺及2米直尺)21、FYS—150B型负压筛析仪36、LM—21型沥青混合料最大理论密度仪37、GSY—V型全自动沥青抽提仪（快速准确的测定沥青混合料的油石比)38、WSY-10型石油沥青蜡含量测定仪39、HYRS—6型燃烧法沥青含量测定仪40、HW—3601（85)型沥青旋转薄膜烘箱41、HYCX-1型液压车辙试样成型机42、LLN-2型恒温式沥青混合料车辙试验系统43、BM—3型摆式摩擦系数测定仪6800元44、无侧限抗压试模13个45、液压式压力试验机 SYE-2000A（2000KN压力试验机）46、沥青混凝土用碎石专用标准筛47、8411电动振筛机48、QYZ—200双导柱汽油钻孔取芯机（沥青混凝土取芯）49、LD—Ⅱ沥青粗集料压碎试验仪50、核子水分密度仪（沥青混凝土压实度）51、WAW—300B 型微机控制电液伺服万能试验机52、SR-9混凝土测厚仪53、HWB-60型标准养护室温湿度自动控制器54、GBT17671—40A型水泥标准养护箱55、分析天平（精度要求：0。
