沥青混合料中沥青含量试验回流式抽提仪法

《建筑材料试验检测》试题（A卷）单位姓名准考证号成绩一.单项选择（30题/15分）1.道路水泥在水泥分类中属于 .A.通用水泥B.专用水泥C.特性水泥2.水泥粉磨时助磨剂地加入量不得超过水泥重量地 %.A.1B.3C.5D.23.低碱普通水泥地碱含量不得超过 %.A.1B.0.5C.0.6D.0.84.复合水泥中混合材料总掺加量按重量百分比不得超过 %.A.30B.40C.50D.605.散装水泥工地检验取样,按同一厂家,同一等级.同一批号,每批不应超过吨.A.200B.300C.400D.5006.用负压筛检测水泥细度时,应将负压调节至 Pa.A.1000—2000B.2000—3000C.3000—4000D.4000—60007.水泥胶砂强度检验（ISO法）水灰比为 .A.0.50B.0.60C.0.65D.0.408.水泥胶砂抗折强度试验取三条试件地平均值,如三个值中有超过平均值± %时应将此值剔除.A.5B.10C.15D.209.一批水泥经检验项不符合标准规定,故判定为废品.A.强度B.初凝时间C.终凝时间D.细度10.建筑用砂地空隙率应小于 %.A.45B.46C.47D.4211.一批砂地细度模数为2.9,应属砂.A.细B.粗C.中D.特细12.用石灰岩碎石配制C30公路桥涵混凝土,其压碎指标应不大于 %.A.10B.12C.16D.2013.配制C20混凝土,所用粗集料地针片状颗粒含量应不大于 %.A.15B.20C.25D.3014.拌合钢筋混凝土用水地硫酸盐含量（以SO42-计）不应大于 mg/L.A.2000B.2700C.300015.配制C40级混凝土所用粗集料地母岩抗压强度至少应为 MPa.A.40B.50C.60D.7016.设计普通配筋率钢筋混凝土结构地配合比时,其坍落度可采用 mm.A.10—30B.30—50C.50—70D.70—9017.设计公路桥涵工程混凝土配合比时,当混凝土强度等级为C20—C35时,标准差б值取 MPa为宜.A.3B.4C.5D.618.在粉煤灰化学成分中, 约占 45%—60%.A.Al2O3B.Fe2O3C.SiO2D.CaO19.一组混凝土试件地抗压强度值分别为：24.0MPa.27.2MPa.20.0MPa,则此组试件地强度代表值为 MPa.A.24B.27.2C.20D.23.720.普通减水剂地减水率不小于 %为合格.A.3B.5C.8D.1021.重交通道路石油沥青地蜡含量不大于 %.A.1B.2C.3D.522.道路液体石油沥青地粘度（C25.5）应小于（S）.A.15B.20C.25D.3023.沥青针入度试验,其标准试验条件温度为℃.A.15B.20C.25D.3024.沥青延度试验,拉伸速度控制在 cm±0.25cm/min.A.3B.5C.8D.1025.沥青与集料地粘附性试验,试验后沥青膜完全保存,剥离面积百分率接近于0,则其粘附性等级评为级.A.1B.2C.3D.526.高速公路沥青面层粗集料地压碎值应不大于 %.A.25B.28C.3027.对沥青混合料进行车辙试验,主要是评价其性.A.抗滑性B.耐久性C.低温抗裂性D.高温稳定性28.沥青面层用矿粉粒度0.6mm筛地通过率应为 %.A.80B.90C.10029.标号为AH—90地沥青,其针入度为（0.1mm）A.40—60B.60—80C.80—100D.100—12030.高速公路沥青混凝土面层地压实度标准为不小于 %.A.90B.94C.95D.98二.多项选择（20题/20分）1.硅酸盐水泥地水化产物占90%以上地两种产物是 .A.水化硅酸钙B.水化铁铝酸钙C.钙矾石D.氢氧化钙2.在生产硅酸盐水泥时,设法提高地含量,可以制得高抗折强度地道路水泥.A.C3S B.C2S C.C3A D.C4AF3.矿渣硅酸盐水泥地适用范围是 .A.地下.水中和海水工程B.高温受热和大体积工程C.蒸汽养护砼工程D.冬期施工砼工程4.选用地砼外加剂应有供货单位提供地技术文件.A.产品说明书（应标有主要成分）B.出厂检验报告及合格证C.掺外加剂砼性能检验报告D.集料试验报告E.水质分析报告5.混凝土工程可以采用以下三种膨胀剂 .A.硫铝酸钙类B.氯化铁类C.硅铝酸钙—氧化钙类D.氧化钙类6.测定砂地表面含水率必须先测定其 .A.含水率B.吸水率C.比表面积D.空隙率7.进行细集料砂当量试验地目地是 .A.测定其粘土杂质含量B.评定其清洁程度C.测定其坚固性D.测定其颗粒级配8.测定混凝土凝结时间地贯入阻力仪由四个部分组成.A.加荷装置B.测针C.砂浆试样筒D.标准筛E.维卡仪F.跳桌9.混凝土抗折试件地（标准地和非标准地）规格为 .A.150×150×550（mm）B.100×100×400（mm）C.150×150×600（mm）10.进行水泥混凝土配合比设计时,最基本地“三大参数”是 .A.水灰比B.坍落度C. 砂率D.空隙率E.用水量F.含气量11.配制公路桥涵高强度混凝土地要求是 .A.水胶比0.24—0.38B.(水泥+掺合料) ≯550—600kg/m3C.砂率（40—45）%D.坍落度（220—250）mm12.《公路工程水泥混凝土试验规程》中推荐地砼强度快速试验方法为 .A.1h促凝蒸压法B.4h压蒸养护法C.3d强度推算法D.80℃沸水法13.沥青混合料试件地制作方法有三种分别是 .A.击实法B.轮碾法C.环刀法D.静压法E.钻芯法14.沥青混合料中沥青含量试验方法有等四种方法.A、回流式抽提仪法 B.脂肪抽提仪法 C.射线法D.蜡封法E.离心分离法F.真空法15.沥青混合料水稳定性检验方法有_________等三种.A.浸水马歇尔试验法B.真空饱和马歇尔试验法C.冻融劈裂试验法D.水煮法E.静态浸水法16.沥青面层用细集质量技术地三项要求是_______.A.视密度B.砂当量C.坚固性D.碱含量E.SO317.用于抗滑表层沥青混合料中地粗集料地三项主要技术指标是__________.A.磨光值B.冲击值C.磨耗值D.坚固性E.含泥量18.沥青面层用矿粉质量技术要求中粒度范围为_________%等三个.A.＜2.5㎜B.＜1.2㎜C.＜0.6㎜D.＜0.15㎜E.＜0.75㎜19.重交通道路石油沥青,按针入度地不同分为_________等标号.A.A-100甲B.A-100乙C.AH-50D.AH-70E.AH-90F.A-140G.AH-110H.AH-13020.中粒式沥青混合料地集料最大粒径为__________.A.26.5㎜B.16㎜C.19㎜D.13.2㎜三.判断题（20题/20分）1. 道路水泥 .砌筑水泥.耐酸水泥.耐碱水泥都属于专用水泥.（）2. 高速公路路面混凝土用水泥地铝酸三钙含量不宜大于7%.（）3. 路面和桥面混凝土中不得使用硅灰或磨细矿渣粉.（）4.混凝土抗压强度试件以边长150㎜地正立方体为标准试件,其集料最大粒径为40㎜.（）5. 混凝土抗压试件在试压前如有蜂窝等缺陷,应原状试验,不得用水泥浆修补.（）6.公路桥涵砌体使用水泥砂浆地施工配合比可以用重量比,也可用体积比 .（）7.用洛杉矶法对粗集料进行磨耗试验,可以检验其坚固性.（）8.为满足公路桥涵混凝土耐久性地需要,在配合比设计时应从最大水灰比和最小水泥用量两个方面加以限制.（）9.有抗冻要求地桥涵混凝土工程,不得掺入引气剂,以免增加砼中含气量.（）10.冬期施工,混凝土拌合物地出机温度不宜低于10℃. （）11.混凝土中掺入粉煤灰可以节约水泥,但不能改善砼地其他性能.（）12.混凝土外加剂是在砼拌制过程中掺入用以改善砼性质地物质,除特殊情况外,掺量不大于水泥质量地5%（）13.在道路工程中,最常用地沥青材料是石油沥青和煤沥青,其次是天然沥青.（）14.沥青密度是在规定温度20℃条件下,单位体积地质量,单位为kg/m3或g/cm3.（）15.沥青地改性剂改性效果较好地有：高聚物类改性剂.微填料类改性剂.纤维类改性剂.硫磷类改性剂.（）16.石油沥青与煤沥青在元素组成上地主要区别是：石油沥青含碳多而含氢少,煤沥青则碳少而氢多.（）17.高速公路和一级公路沥青面层可采用沥青混凝土混合料或沥青碎石混合料铺筑.（）18.沥青混合料劈裂试验是为了测定热拌沥青混合料在规定温度和加载速率时弯曲破坏地力学性质.（）19.马歇尔稳定度试验是设计沥青混合料配合比地主要技术指标.（）20.中粒式级配沥青混合料地沥青用量范围一般在7—8%.（）四.简答题（5题/25分）1.试述硅酸盐水泥熟料矿物成分中,硅酸三钙对水泥性能地影响.2.高速公路水泥混凝土路面对所用水泥地化学.物理.力学指标有多项要求,请列出其中五项要求指标.3.混凝土配合比设计规程（JGJ55-2000）中配制强度计算式fcu.o ≥fcu.k+1.645б,请解释一下1.645б地涵义.4.评价粘稠石油沥青路用性能最常用地“三大指标”是什么？各用什么仪器检验？5.沥青混合料配合比设计按马歇尔试验法进法,试验技术指标有哪几项？五.计算题（2题/20分）1.试设计钢筋混凝土T型梁用C30级混凝土初步配合比（假定重量法）.水泥P.042.5级,强度富余系数1.13；中砂细度模数2.70；5—31.5碎石连续级配:要求坍落度30—50mm.《建筑材料试验检测》试题（B卷）单位姓名准考证号成绩一.单项选择题（30题/15分）1.复合水泥在水泥分类中属于 .A.专用水泥B.特性水泥C.通用水泥2.硅酸盐水泥在生产过程中,萤石是一种 .A.助磨剂B.矿化剂C.调凝剂3.水泥试件养护水池中地水天要更换一次.A.10B.14C.284.目前国产硅酸盐水泥地最高强度等级为级.A.42.5B.52.5C.62.5D.72.55.进入工地料库地袋装水泥取样检验时,每批应从不少于袋中抽取.A.5B.10C.20D.306.用水筛法检验水泥细度时,喷头水压应为±0.02MPa.A.0.05B.0.1C.0.15D.0.207.水泥胶砂强度检验(ISO法)灰砂比为： .A.1：2B.1：2.5C.1:3D.1:48.水泥胶砂试件进行抗压强度试验时,试件受压面积为： .A.40㎜×62.5㎜B.40㎜×40㎜C.40㎜×50㎜9.如想了解水泥粗细颗粒级配情况,应采用法.A.负压筛B.水筛C.干筛D.比表面积（勃氏法）.10.检验人工砂中地石粉含量,应采用法.A.筛析法B.亚甲蓝法C.水洗法11.水泥混凝土配合比设计如用细砂,则其砂率应较中砂 .A.增大B.不变C.减小12.Ⅲ类碎石宜用于强度等级地水泥混凝土.A.>C60B.C30～C60C.<C3013.配制公路桥涵工程混凝土,粗集料中小于2.5㎜地颗粒含量不应大于 %.A.2B.3C.5D.1014.可以使用种水拌合混凝土.A.PH值5-6B.海水C.硫酸盐含量为（2700mg～3000 mg）/L15.配制C50级混凝土所用粗集料地母岩抗压强度至少应为 MPa.A.50B.60C.75D.80E.10016.泵送混凝土之坍落度不宜小于㎜.A.60B.80C.100D.120 E15017.抗渗混凝土每立方米中水泥加掺合料地总量不宜少于 kg.A.300B.320C.350D.38018.水泥混凝土用粉煤灰地细度指标筛孔尺寸为㎜.A.0.080B.0.045C.0.1619.一组混凝土试件地抗压强度值分别为:26.5MPa.27.0MPa.31.6MPa则此组试件地强度代表值为 MPa.A.26.5MPaB.27.0MPaC.31.6MPa20.高效减水剂地减水率不小于 %为合格.A.5B.8C.10D.1221.道路石油沥青地溶解度（三氯乙烯）应不小于 %.A.90B.95C.98D.9922.道路用液体石油沥青蒸馏后残留物地延度（25℃）应大于 [5cm/min（cm）]A.50B.60C.70D.8023.国家标准建筑石油沥青有个牌号.A.2B.3C.4D.524.沥青针入度试验标准针地直径为㎜.A.1.0～1.02B.1.5～1.52C.2.0～2.125.沥青与石料地低温粘结性试验,非经注明,试验温度应为℃.A.-10B.-15C.-18D.-2026.热拌石油沥青混合料施工时地碾压温度应不低于℃.A.90B.100C.110D.12027.检测沥青混合料地高温稳定性须进行试验.A.弯曲B.车辙C.劈裂冻融D.抽提筛分28.高速公路沥青混合料地填料宜采用经磨细得到地矿粉.A.花岗岩B.石英岩C.石灰岩D.天然砂29.高速公路面层用粗集料地吸水率应不大于 %.A.2B.4C.530.沥青混凝土面层检查其抗滑构造深度,宜采用法.A.水准仪法B.铺砂法C.3m直尺法二.多项选择题（20题/20分）1、硅酸盐水泥地凝结硬化分为_____________三个阶段.A.潜化期（诱导期）B. 凝结期C.稳定期D. 硬化期2.生产硅酸盐水泥熟料地主要原料有 ________ 三种.A. 石灰石B. 花岗石C. 粘土D.铁矿石（粉）E.白云石3.以下二种材料________属于火山灰质混合材料.A. 粒化高炉矿渣B. 石英砂C. 凝灰岩D. 煤矸石4.混凝土减水剂地技术指标包括________等二个方面.A.掺外加剂砼性能指标B. 匀质性指标C.抗冻性指标D. 抗渗性指标5.混凝土膨胀剂适用于以下 _______三种混凝土.A.补偿收缩混凝土B. 填充用膨胀混凝土C.大体积混凝土D. 自应力混凝土6.粗集料含水率试验可用______ 两种方法.A. 烘箱法B. 网篮法C. 酒精燃烧法D.透气法7.进行细集料砂当量试验______三种试剂必不可少.A. 无水氯化钙B. 盐酸C. 甲醛D. EDTAE. 丙三醇8.检测混凝土凝结时间所用测针地承压面积为______（mm2）三种.A.10B. 20C. 30D. 50E. 1009.采用标准养护地混凝土试件应符合______条件.A、在温度为20±5℃环境中静置1～2昼夜B、拆摸后放入温度20±2℃,相对湿度95%以上标养室中C、或放在温度20±2℃地不流动地Ca(OH)2饱和溶液中D、经常用水直接冲淋其表面以保持湿润10.按《普通混凝土配合比设计规程》规定地公式计算碎石混凝土水灰比时,经常用到_____二个系数.A. 0.46B. 0.07C. 0.618D. 0.70711.公路水泥混凝土路面配合比设计在兼顾经济性地同时,应满足_____等三项技术要求.A. 弯拉强度B. 抗压强度C. 工作性D. 耐久性E.抗拉拔力12.用非标准立方体混凝土试件做抗压强度试验时应乘以_____尺寸换算系数.A. 0.85B.0.90C.0.95D.1.05E.1.1513.检验沥青混合料水稳定性地方法有_____.A. 车辙试验B. 浸水马歇尔试验C. 弯曲试验D. 冻融劈裂试验14.压实沥青混合料地密度试验可用_____等四种方法.A. 表干法B. 水中重法C. 蜡封法D. 体积法E. 射线法F. 色谱法15.公路工程石料抗压静弹性模量试验可用_____等三种方法.A. 电阻应变仪法B. 镜式引伸仪法C. 杠杆引伸仪法D. 超声波法E. 化学法16.寒冷地区沥青路面宜选用地沥青标号为_____等三种.A. AH-90B. AH-110C. 100D.A-140E.A-18017.指出三种高速公路沥青表面层常用地抗滑耐磨石料_____A. 安山岩B. 玄武岩C. 页岩D. 白云岩E. 花岗岩18.在公路沥青路面施工过程中,对于矿粉地质量应视需要检查其_____等三种指标.A. 外观B. 含水量C. ＜0.075㎜含量D. 亲水系数E. 视密度19.国产重交通道路粘稠石油沥青,可满足高等级公路地使用要求,因其具有_______________四个特点.A. 含蜡量低B. 高温粘度大C. 低温延伸性好D. 抗老化性能好E. 比重小F. 软化点低20.温暖地区沥青路面进行表面处置,如采用煤沥青,宜选用_______________等标号.A.T-6B.T-7C. T-8D. T-9三.判断题（20题/20分）1.在硅酸盐水泥熟料中含有少量游离氧化镁,它水化速度慢并产生体积膨胀,是引起水泥安定性不良地重要原因（）2.凡细度.终凝时间.不溶物和烧失量中任一项不符合标准规定时,称为废品水泥（）3.为防止封存期内水泥样品质量地下降,可将样品用食品塑料薄膜袋装好,并扎紧袋口放入白铁样品桶内密封（）4.存放时间超过6个月地水泥,应重新取样检验,并按复验结果使用.（）5.水泥混凝土路面所用水泥中C4AF含量高时,有利于砼抗折强度地提高（）6.公路桥涵砌体工程用水泥砂浆抗压试件应以3块为一组（）7.洛杉矶法粗集料磨耗试验,可测定标准条件下粗集料抵抗摩檫.撞击地能力（）8.公路桥涵钢筋混凝土冬期施工,可适量掺入氯化钙`氯化钠等外加剂（）9.有抗冻要求地混凝土工程应尽量采用火山灰质硅酸盐水泥,以发挥其火山灰效应（）10.冬期施工搅拌混凝土时,可将水加热,但水泥不应与80℃以上地热水直接接触（）11.混凝土掺粉煤灰时地超量取代系数,Ⅱ级粉煤灰为1.3～1.7（）12.常用地木质磺酸钙减水剂地适宜用量为水泥用量地2～3%（）13.分析石油沥青地化学组分,可用三组分分析法,也可用四组分分析法（）14.沥青地相对密度是指在规定温度下,沥青质量与同体积煤焦油质量之比（）15.为提高沥青地耐久性,抑制其老化过程,可以加入‘专用碳黑’（）16.沥青中含有较多石蜡,可以改善其路用性能（）17.开级配沥青混凝土混合料地剩余空隙率大于密级配沥青混凝土混合料地剩余空隙率（）18.沥青混合料弯曲试验试件,是用轮碾法成型地（）19.沥青混合料中沥青用量对抗滑性影响不大（）20.高速公路沥青表面层应选用抗滑耐磨石料,石料磨光值应大于42（）四.简答题（5题/25分）1、简述硅酸盐水泥熟料中四种矿物组成地主要特性（从反应速度.放热量.强度.耐化学侵蚀性.干缩性等方面阐述）.2、用于水泥混凝土中地粉煤灰分为几级？主要根据哪几项指标来划分地？3、什么是碾压混凝土？这种混凝土有什么优点？4、什么是乳化沥青？这种材料地优越性有哪些？5、什么是压实沥青混合料地沥青饱和度？五.计算题（2题/20分）1、某公路混凝土工程设计等级为C20.要求坍落度30～50（㎜）,水泥为P .O 32.5级,河砂,细度模数2.80；碎石5～31.5㎜连续级配.水泥强度富余系数1.08,试设计其初步配合比.2、某混凝土工程共制取检查试件11组,试验结果如下表,请计算其标准差和变异系数.水泥混凝土立方抗压强度（Mpa）42.2 45.3 38.5 44.0 48.2 47.543.3 44.0 44.7 43.4 46.3建筑材料试验检测技术试题答案（ A卷）建筑材料试验检测技术试题答案（ A卷）建筑材料试验检测技术试题答案（ B卷）建筑材料试验检测技术试题答案（ B卷）建筑材料现场检测试题（A卷）（20分）水泥混凝土用粗集料压碎值试验共14个步骤,请将以下步骤按正确地顺序标出.（）将试样称取三份,每份约3Kg,待试.（）将一份试样地约1/2装入“压碎指标值测定仪”之圆筒中.（）整平试样表面,放上加压块（保持平正）.（）将测定仪连同试样放到压力机上.（）将筛选试样用针.片状规准仪剔除其中地针.片状颗粒.（）将压碎值测定仪下面垫一根直径10mm地圆钢筋,以手按住仪器,左右交替颠击地面各25下.（）再装入剩余试样,使试样顶面距筒口100mm左右,再左右颠击各25下.（）将风干试样过20mm及10mm筛,除去20mm以上及10mm以下颗粒.（）称量留在2.5mm筛上试样质量.（m1）（）将试样过2.5mm筛,筛除小于2.5mm颗粒.（）计算出压碎值Qa（%）Qa=m O-m1/m0×100 （%）（）在3-5min内均匀加压到200KN,稳定5秒.（）卸荷,倒出筒内试样,称重.（m0）建筑材料现场检测试题（B卷）（20分）混凝土试件抗压强度试验,请将试验步骤按正确地顺序排列.（）在试验过程中应连续均匀地加荷.混凝土强度等级＜C30时,加荷速度取每秒钟0.3-0.5MPa；混凝土强度等级≥C30且＜C60时,取每秒钟0.5-0.8MPa；混凝土强度等级≥C60时,取每秒钟0.8-1.0MPa.（）混凝土立方体抗压强度按下式计算：f CC=F/A式中f CC—混凝土立方体试件抗压强度（MPa）；F—试件破坏荷载（N）；A—试件承压面积（mm2）.混凝土立方体抗压强度计算应精确至0.1MPa.（）当试件接近破坏开始急剧变形时,应停止调整试验机油门,直至破坏.然后记录破坏荷载.（）将试件安放在试验机地下压板或垫板上,试件地承压面应与成型时地顶面垂直.试件地中心应与试验机下压板中心对准,开动试验机,当上压板与试件或钢垫板接近时,调整球座,使接触均衡.（）混凝土强度等级≥C60时,试件周围应设防崩裂网罩.（）试件从养护地点取出后应及时进行试验,将试件表面与上下承压板面擦干净.（）检查其形状尺寸,量出棱边长度,精确至1mm.试验工程师考试试题（建筑材料）一、单选题1.选用水泥地强度与要配制地混凝土强度等级相适应,如水泥强度选用过高,则混凝土中水泥用量过低,影响砼地（）和耐久性.A 强度B 和易性 C工作度 D积聚性2．为防止碱集料反应,按现行规范规定,应使用含碱量小于（）地水泥和采用有仰制作用地掺和料A 1.0%B 0.8%C 0.6%D 0.4%3.I区砂属于粗砂范畴,用于配置砼时应较II区砂采用( )砂率A较大 B较小 C等同 D不确定4.沥青混凝土混合料简称( )A . AC B. AM C.AK D.AD5.一级公路I型沥青砼马歇尔试验空隙率,规定为( )A 2-4B 2-6C 3-5D 3-66.高速公路沥青砼马歇尔试验击实次数为双面各( )次A 50B 60C 70D 757.马歇尔试验时,指标OAC表示( )A 初始沥青用量 B最佳沥青用量 C最大沥青用量 D最小沥清用量8.当砼抗压试件尺寸为100*100*100mm时,试件尺寸换算系数为( )A 0.95B 1.0C 1.05D 1.19.坍落度试验时应分三层装入拌合物每层插捣次数( )A 15B 20C 25D 3010.石灰碳化后地强度增加,是因为形成了( )物质A CaCo3B Ca(OH)2C Ca2o3D Cas11.水泥从取样至试验要保证在室内保存( )小时以上A 8B 12C 20D 2412.水泥试验结果,凡氧化镁,三氧化硫.初凝时间,安定性中任一项不符合规定,则此水泥即被判为( )A 废品B 不合格品 C可以降级使用 D可用于非重要工程部位13.我国现行规范规定以( )地应力作用为钢材地屈服极限A上屈服点 B下屈服点 C中屈服点 D不变屈服点14.在水泥品种中R表示( )水泥A 普通型B 普通硅酸盐C 早强型D 硅酸盐15.水泥砼地坚固性是指( )A 抗压能力B 抗变能力C 抗冻融.风化能力D 抗侵蚀16.延度是测定沥青( )地能力A粘滞性 B抗稳定 C塑性变形 D抗低温17.对于高速公路沥青混合料抗稳定度要求不小于( )次/mmA 600B 800C 1000D 120018.水灰比减小时混凝土强度正常会( )A增加 B 减小 C 延长 D 不确定19.沥青混合料II型与I型相比较空隙率( )A 一样B 小C 大 D不确定20.比较而言针入度很大时,说明沥青地品质相对( )A 较好B 较差C 粘稠D 感温效果好21.在水灰比相同地条件下,在达到一定地集浆比以后,若再继续增大混凝土强度将( )A增加 B 降低 C 有增有降 D 不确定22.生石灰地主要成分( )A .CaCo3 B.Ca(OH)2 C.Ca2Co2 D.CaO23.集料磨耗值越高,表示集料地耐磨性( )A越好 B越差 C越大 D越不确定24.分计筛余是指筛孔地( )A筛余 B 筛余通过量 C 筛余量总计 D 筛余通过百分率25.集料与沥青粘附性分 ( )个等级A 3B 4C 5D 626.石灰地硬化主要是通过( )A.02B.Co2C.H2OD.Co2和H2O27.钢筋绑条焊,焊接长度为( )A 5D B.6D C 8D D 10D28.简易法测定石灰地有效钙.镁含量时,主要地试剂为( )A.HClB.EDTAC.H2SO3D.H2O29.试饼法测定水泥安定性时,发现有翘曲现象,说明( )A.强度有问题B.安定性不合格C.细度不合格D.用水量不足30.沥青延度试验结果分别118.120.126,则延度为( )A 120B 121C 121.3D >100二.多选题1.关于水泥砼配合比调整,下列说法正确地是( )A.流动性不符合要求时,应在水灰比不变地情况下增减水泥用量B.粘聚性和保水性不符合要求时应调整砂率C.流动性不符合要求时,可用改变用水量地办法予以调整D.砂率不足时,流动性也会受到较大影响2.计算集料地物理常数时,一般应考虑集料地( )A.开口孔隙 B闭口孔隙 C周围孔隙 D颗粒间空隙3.桥梁建筑用主要石料有( )A片石 B块石 C粗料石 D 镶面石4.用合成集配曲线图确定各种集料用量,应根据各级集料级配曲线之间地关系即( )A两相邻级配曲线重合B两相邻级配曲线重叠C两相邻级配曲线相接D两相邻级配曲线相离5.规范用一般采用( )指标表征沥青混合料地耐久性A空际率 B饱和度 C残留稳定性 D流值6.含腊量对沥青混合料有明显影响对于重交道路下列几种样品地含蜡量,合格地是( )A 1%B 2.9%C 3.2%D 3.5%7.沥青混合料需确定地指标有（）A沥青用量 B稳定性 C流值 D 饱和度8.钢筋拉伸试验应力一应变图中可观察到( )A弹性阶段 B 屈服阶段 C 强化阶段 D 断裂阶段9.水泥砼试件地尺寸一般有( )Cm几种A 15*15*15B 10*10*10C 20*20*20D 7*7*710.关于水泥强度试样下列说法正确地是( )A 制作时环境温度是20±2℃B 养生时温度是20±1℃C 养生时试样放置无具体规定D 养生用水一般无规定11.关于碳素钢下列说法正确地是( )A 随着牌号地增大,屈服点和抗拉强度随之提高B 低牌号钢塑性高,易冷弯和焊接C 就伸长率而高,牌号越高其值越小D 牌号地增大意味着碳锰含量地提高12.下列几种石料试样,压碎值符合高速.一级沥青路面使用要求地是( )A 20%B 22%C 25%D 27%13.关于水泥胶砂强度抗压试验结果应符合下列要求( )A 6个试件地抗压强度结果剔除最大值和最小值B 不足6个时应取平均值C不足4个时应重做实验D 偏差值应不大于平均值地10%14.水泥净浆地拌制操作中,操作正确地是( )A 先用湿布擦拌和锅及叶片B 将500克水倒入搅拌锅C 5s-10s内加入500g水泥,将搅拌锅升至搅拌位置D慢速搅拌120S停拌15S,快速搅拌120S停机15.水泥砼抗折强度测值计算正确地是( )A 取3个测值地算术平均值B 一组测之中有一个测值超过中间值15%时,应取中间值C 一组测之中有一个测值超过中间值15%时,取另外两测值地平均值D 一组测之中有两个测值超过中间值15%时,此组试件应作废16.沥青混合料制作击实试件时,下列操作正确地是( )A粗细集料按预定地数量进行预热至拌和温度以上15℃B将击实用试模,套筒击实座加热至100℃ 1小时C将拌合机预热至搅拌温度以上10℃左右D加入拌锅地顺序是粗细集料.沥青.矿料17.碳素钢Q215AF地意义（ )A.Q代表汉语‘屈服’B.215表示屈服点数值大小C.A表示强度级别是A级D.F表示沸腾钢18.关于沥青三大指标比较而言下列说明正确( )A.针入度越大,表明沥青稠度越大,沥青质量越好B.软化点越大沥青质量越好C.延度越大沥青质量越好D.软化点高,说明沥青感温性能好,混合料不宜受温度影响而变形19.砼外加剂下列描述正确地是( )A.减水剂作用是在保证塌落度不变地情况下,减少拌合用水量B.减水剂能保证砼强度不变地条件下节约水泥用量C.引气剂能提高砼地抗冻性能D.引气剂能提高砼地强度20.某试验室测得几组消石灰地钙.镁含量如下,根据规范规定能用于工程地是( )A 50%B 58%C 60%D 62%三.判断题1.铝酸三钙为水泥中最主要地矿物组成2.水泥和石灰都属于水硬性胶凝材料3.粗细骨料调整配合使用,可调节砼地抗压.抗折强度4.不同矿质地沥青混合料浸水后强度明显降低,但程度不同如石灰岩<花岗岩<石英岩5.针入度软化点均能反映出沥青地粘度状况6.在水泥浆用量一定地条件下,砂率过大,砼拌和物流动性小,过时保水性差,易离折7.改善砼工作性地唯一措施是掺加相应地外加剂8.改善矿质混合料级配即能改善沥青混合料抗车辙能力。

沥青离心式抽提仪的使用及操作规程沥青离心式抽提仪的使用沥青离心式抽提仪紧要用于沥青混合料中沥青含量试验（离心分别法）和热拌热铺沥青混合料路面施工时的沥青用量检测，以评定拌和厂产品质量。

沥青离心式抽提仪使用方法及操作步骤：（一）准备工作1、按T07722—93沥青混合料含量试验（离心分别法），在拌和厂从运料卡车取沥青混合料试样，施在金属盘中适当拌和，待温度降100℃以下时，用大烧杯取混合料试样质量1000g左右（M）（粗粒式沥青混合料用高限，细粒式用低限，中粒式用中限）精准至0.1g。

2、如从路上用钻机法或切割法取得试样应用电风扇吹使其完全干燥，置微波炉或烘箱中适当加热成松状态时取样，但不得用锤击，以防集料碎裂。

（二）试验步骤：1、向装有试样的烧杯中注入三氯乙烯溶剂，将其浸没，记录溶剂用量，浸泡30min，用玻璃棒适当搅动混合料，使沥青充分溶解。

注：也可直接在离心分别器中浸泡。

2、将混合料及溶液倒入离心分别器，用少量溶剂将烧杯及玻璃棒上的粘附物全部洗入分别器中。

3、称取干净的圆环形滤纸质量，精准至0.01g。

注意，滤纸不宜多次反复使用，有破损者不能使用，有石粉粘附时应用毛刷清除干净。

4、将滤纸垫在分别器边缘上，加盖紧固，在分别器出口处放上回收瓶，上口应注意密封，防止流出液成雾状散失。

5、接通电源，打开开关，三位数码显示000表示机器正常。

按启动键，分别机开始工作，工作过程为低速20秒（这时从机器中部看到电机转动，如不转，可微调后面板低速调整，使之渐渐转动）中速20秒（同低速相同，调整中速使之转速高于低速）高速140秒，合计180秒后自动停机。

6、从上盖的孔中加入新的溶剂，稍停3—5min后，按复零键再按启动键，分别机重新自动完成，如此操作数次直到流出的抽提液成清亮淡黄色为止。

注意：每次加入三氯乙烯不得超过浸泡容量，一般200毫升左右。

每小时启动不得超过10次。

7、卸下上盖，取圆环形滤纸，在通风橱或室内空气中蒸发干燥后，然后放入105±5℃烘箱中干燥，称取质量，其增重部分（m2）为矿粉的一部分。

材料复习题一、填空题：1、石料分级的依据是（洛杉矶磨耗值）和（单轴抗压强度）。

2、压力机压试件时，加荷速度越大，（测定值）越大。

3、石料磨光值越高，（抗磨光性）越好，（抗滑性）越好。

4、粗集料的力学指标有（集料压碎值）、（磨光值）、（冲击值）、（道瑞磨耗值）5、通常砂的粗细程度是用（细度模数）来表示，细度模数越大，砂（越粗）。

6、砂中的有害杂质主要有（泥）、（泥块）、（云母含量）、（硫酸盐硫化物）和（有机质）。

7、随着石料中二氧化硅含量提高，石料与沥青的粘附性（降低）。

酸性石料中二氧化硅含量（大于65%），与沥青的粘附性（差）。

碱性石料中二氧化硅含量（小于52%），与沥青的粘附性（好）。

粘附性试验室内采用（水煮法）和（水浸法）。

8、对于沥青混合料采用（游标卡尺法）测定集料针片状含量，对于水泥混凝土采用（规准仪法）测定集料针片状含量。

9、筛分试验计算的三个参数是（分计筛余百分率）、（累计筛余百分率）和（通过百分率）。

用（累计筛余百分率）计算细度模数，用（细度模数）评价砂的粗细程度。

10、水泥的生产工艺是（二磨一烧）。

11、沥青混合料的耐久性用（空隙率）、（饱和度）和（残留稳定度）来评价。

12、沥青混合料的抗滑性用（磨光值）、（道瑞磨耗值）和（冲击值）来评价。

13、按我国现行国标（GB175-92）和（GB1344-92）要求，对水泥的技术性质应进行（细度）、（凝结时间）、（安定性）和（胶砂强度）试验。

14、目前我国混凝土拌合物水灰比快速测定的方法总的来说可分为两大类，即（物理法）和（化学法）。

15、目前在道路与桥梁工程中常用的水泥有（硅酸盐水泥）、（普通硅酸盐水泥）、（矿渣硅酸盐水泥）、（火山灰质硅酸盐水泥）和（粉煤灰硅酸盐水泥）。

16、新拌混凝土拌合物，要有一定的（流动性）、（均匀不离析）、（不渗水）、（易抹平）等性质，以适合于运送、灌筑、捣实等施工要求。

这些性质总称为（和易性）。

通常用（稠度）表示。

弯沉测试方法有哪几种？各测试方法有何特点？ 答：（1）贝克曼梁法：属于静态测试，测定结果为回弹弯沉，测试速度慢，是目前弯沉测试的标准方法和常用方法。

（2）自动弯沉仪法：与贝克曼梁测试原理相同，属于静态测试，测定的是总弯沉，使用时应用贝克曼梁法进行标定换算，测试速度快，能连续测试。

（3）落锤式弯沉仪法：利用重锤自由落下的瞬间产生的冲击荷载测定弯沉，但属于动态弯沉，并可反算路面的回弹模量，能快速连续测试，使用时应用贝克曼梁法进行标定换算。

沥青面层弯沉检测中，应进行哪几方面的修正？为什么？ 答：（1）当在非不利季节测定弯沉时，应进行季节修正。

按规定应在最不利季节测定弯沉，因为这时路基路面湿度较大，其整体刚度较小，即弯沉值较大，当在非不利季节测定时，弯沉值偏小，不能反映最不利状态的整体刚度，因此，应进行季节修正。

（2）沥青面层厚度大于5cm 且路面温度超过（20±2）℃范围时，应进行温度修正。

由于沥青面层厚度受温度的影响较大，当气温升高时，沥青面层强度和刚度降低，弯沉值增大；反之当气温降低时，沥青面层的强度和刚度增大，弯沉值减小，所以应以20℃为标准温度，更确切地说路面温度为（20±2）℃，超过此范围时，应将实测弯沉值换算为标准温度的弯沉值。

但是当沥青面层较薄（≤5cm）时，这种影响较小，所以沥青面层较薄（≤5cm）时可不进行温度修正。

（3）当采用3.6m 的弯沉仪测定半刚性基层沥青面层的弯沉时，应进行支点修正。

由于半刚性基层的弯沉盆较大，一般应采用5.4m 的弯沉仪进行测定，当采用3.6m 弯沉仪测定时，弯沉仪的支点处也有变形，使得实测结果偏小，因此应进行支点修正。

半刚性基层沥青面层当采用3.6m 贝克梁测定弯沉时，为什么要进行支点变形修正？并试述支点变形修正方法。

答：由于半刚性基层的弯沉盆较大，一般应采用5.4m 的弯沉仪进行测定，当采用3.6m 弯沉仪测定时，弯沉仪支点往往也有变形，使得实测结果偏小，因此应进行支点修正。

试验检测员考试公路（沥青与沥青混合料）模拟试卷8(总分：52.00，做题时间：90分钟)一、单项选择题(总题数：9，分数：18.00)1.一组马歇尔试件的个数为5个，则5个测定值中，某个数值与其平均值之差大于标准差( )倍时，该测定值应予舍弃。

（分数：2.00）A.1．15B.1．46C.1．67 √D.1．82解析：解析：依据沥青混合料马歇尔稳定度试验(JTG E20—2011 T0709)，当一组测定值中某个测定值与其平均值之差大干标准差k倍时，该测定值应予舍弃，并以其余测定值的平均值作为试验结果。

当试件数目n为3、4、5、6个时，k值分别为1．15、1．46、1．67、1．82。

2.计算残留稳定度需要测定试件浸水( )后的马歇尔稳定度。

（分数：2.00）A.24hB.48h √C.3dD.7d解析：解析：依据沥青混合料马歇尔稳定度试验(JTG E20—2011 T0709)，试件的残留稳定度： MS 0 =(MS 1／MS)×100％式中：MS 0——试件的浸水残留稳定度(％)； MS 1——试件浸水48h后的稳定度(kN)；MS——试件的稳定度(kN)。

3.m a、m f、m w分别表示沥青混合料试件的空中干质量、表干质量和水中质量，若水的密度为ρw，则下列说法正确的是( )。

（分数：2.00）A.(m f一m a )／ρw为毛体积；(m a一m w )／ρw为表观体积B.(m f一m a )／ρw为表观体积；(m a一m w )／ρw为毛体积C.(m f一m w )／ρw为表观体积；(m f一m w )／ρw为毛体积D.(m f一m w )／ρw为毛体积；(m a一m w )／ρw为表观体积√解析：解析：依据压实沥青混合料密度试验(表干法、水中重法)(JTG E20—2011 T0705、T0706)，毛体积密度ρf =m a／(m f一m w)×ρw，则(m f—m w )／ρw为毛体积；表观密度ρa =m a／(m a一m w)×ρw，则(m a一m w )／ρw为表观体积。

沥青混合料离心式快速抽提仪操作规程第一篇：沥青混合料离心式快速抽提仪操作规程沥青混合料离心式快速抽提仪操作规程1.使用前检查离心机转动是否正常,主机摆放是否平稳,收集器盖上的锁紧螺丝是否牢靠.2.向装有试样的烧杯中注入三氯乙烯溶剂，将其侵没，记录溶剂容量，侵泡30min，用玻璃棒适当搅动混合料，使沥青充分溶解。

将混合料及溶液倒入离心分离器，用少量溶剂将烧杯及玻璃棒上的粘附物全部洗入分离器中。

3.称取洁净的圆环形滤纸质量，滤纸不宜多次反复使用，有破损者不能使用，有石粉粘附时应用毛刷清除干净。

4.将滤纸垫在分离器边缘上，加盖紧固，在分离器出口处放上回收瓶。

接通电源打开开关，三位数码显示000表示机器正常。

按启动键，分离机开始工作，工作过程为低速20秒，中速20秒，高速140秒合计180秒后自动停机。

4.从上盖的孔中加入新的溶剂，稍停3-5min后，按复零键再按启动键，分离机重新自动完成，如此操作数次直到流出的抽提液成清澈淡黄色为止。

5.卸下上盖，取圆环形滤纸，在通风橱或室内空气中蒸发干燥后，放入105±5℃烘箱中烘干燥。

6.关闭主机，切断电源。

7.仪器经常保持清洁。

第二篇：离心式抽提仪操作规程沥青离心式抽提仪操作规程1、试验前先检查三氯乙烯溶剂是否够用，冷却水管是否通畅，喷淋盖内喷头是否堵塞。

2、根据需要设置“抽提时间”“泵工作时间”“泵间歇时间”等参数。

3、将已称好的沥青混合料置于筛网上层，检查一切均准备就绪后，接通电源，系统将会依次接通低高压开关，按“启动”键，指示灯亮，抽提仪进入正常工作状态。

4、在抽提过程中，应使空气流通，以便三氯乙烯气体排放。

5、当抽提时间完成后，系统会作蜂鸣报警。

6、当离心机停机后，取出离心杯，待蒸发箱内的沥青混合液降到最低限位时，加热自动切断，依次关断高压、低压开关，10分钟后关断冷却水，整机工作结束。

第三篇：沥青抽提仪操作规程沥青抽提仪操作规程1、将混合料及溶液倒入离心分离器，用少量溶剂将烧杯及玻璃棒上的粘附物全部洗入分离容器中。

沥青混凝⼟实验四、沥青混合料的路⽤性能1、⾼温抗车辙性能马歇尔稳定度试验、车辙试验影响⾼温稳定性的主要因素：沥青⽤量、粘度、矿料级配和尺⼨、形状；2、低温抗开裂；3、耐久性：空隙率和沥青饱和度、残留稳性度（浸⽔试验）；4、抗滑性能：构造深度、抗磨光性、颗粒形状与尺⼨；5、施⼯和易性：影响因素是材料组成和施⼯条件控制。

⼆）沥青混合料试件制作⽅法击实法、轮碾法、静压法1、试验⽬的采⽤标准击实法或⼤型击实法制作沥青混合料试件，⽤于进⾏室内马歇尔稳定度试验和进⾏劈裂强度试验。

2、试验仪器与材料（1）实验室⽤沥青混合料拌和机：容量不少于10L 。

（2）击实仪。

（3）试模：内径101.6mm ±0.2mm ，⾼87mm 的圆柱形⾦属筒。

（4）脱模器。

（5）烘箱。

（6）天平或电⼦秤。

（7）温度计：分度为1℃。

3、试验⽅法与步骤(1）试件尺⼨应符合试件直径不少于集料公称最⼤粒径的4倍，厚度不⼩于集料公称最⼤粒径的1～1.5倍的规定。

(2）确定制作沥青混合料试件的拌和与压实温度。

4、成型操作(1）将拌好的沥青混合料，均匀称取⼀个试件所需的⽤量（标准马歇尔试件约1200g ，⼤马歇尔试件约4050g ）。

(2）从烘箱中取出预热的试模及套筒，将试模装在底座上，垫⼀张圆形的吸油性⼩的纸，⽤插⼑或⼤螺丝⼑沿周围插捣15次，中间10次。

在装好的混合料上⾯垫⼀张吸油性⼩的圆纸，将装有击实锤及导向棒的压实头插⼊试模中，然后开启电动机或⼈⼯将击实锤从457mm的度⾃由落下击实规定的次数（75次或50次）。

(3）试件击实⼀⾯后，取下套筒，将试模掉头，装上套筒，然后以同样的⽅法和次数击实另⼀⾯。

(4）试件击实结束后，⽴即⽤镊⼦取掉上下⾯的纸，⽤卡尺量取试件离试模上⼝的保证⾼度符合63.5mm ±1.3mm （标准试件）。

(5）卸去套筒和底座，将装有试件的试模侧向放置冷却⾄室温后（不少于12h ），置脱模机上脱出试件，逐⼀编号。

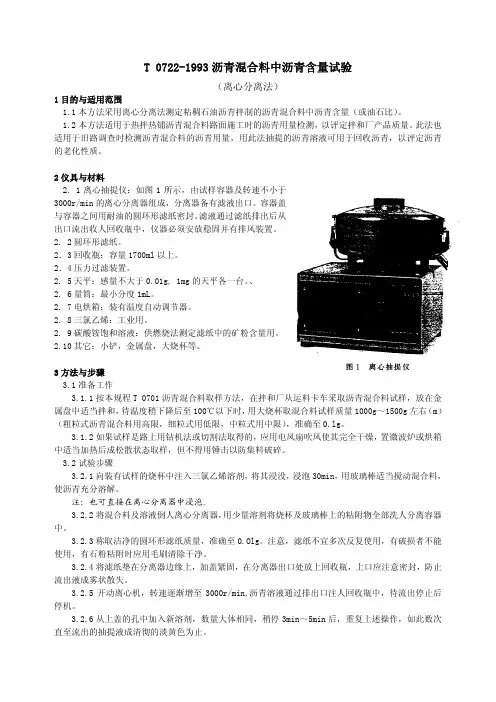

T 0722-1993沥青混合料中沥青含量试验（离心分离法）1目的与适用范围1.1本方法采用离心分离法测定粘稠石油沥青拌制的沥青混合料中沥青含量（或油石比）。

1.2本方法适用于热拌热铺沥青混合料路面施工时的沥青用量检测，以评定拌和厂产品质量。

此法也适用于旧路调查时检测沥青混合料的沥青用量，用此法抽提的沥青溶液可用于回收沥青，以评定沥青的老化性质。

2仪具与材料2. 1离心抽提仪：如图1所示，由试样容器及转速不小于3000r/min的离心分离器组成，分离器备有滤液出口。

容器盖与容器之间用耐油的圆环形滤纸密封。

滤液通过滤纸排出后从出口流出收人回收瓶中，仪器必须安放稳固并有排风装置。

2. 2圆环形滤纸。

2．3回收瓶：容量1700ml以上。

2．4压力过滤装置。

2. 5天平：感量不大于0.01g, 1mg的天平各一台。

、2. 6量筒：最小分度1mL。

2. 7电烘箱：装有温度自动调节器。

2. 8三氯乙烯：工业用。

2. 9碳酸铵饱和溶液：供燃烧法测定滤纸中的矿粉含量用。

2.10其它：小铲，金属盘，大烧杯等。

3方法与步骤3.1准备工作3.1.1按本规程T 0701沥青混合料取样方法，在拌和厂从运料卡车采取沥青混合料试样，放在金属盘中适当拌和，待温度稍下降后至100℃以下时，用大烧杯取混合料试样质量1000g～1500g左右（m）（粗粒式沥青混合料用高限，细粒式用低限，中粒式用中限），准确至0.lg。

3.1.2如果试样是路上用钻机法或切割法取得的，应用电风扇吹风使其完全干燥，置微波炉或烘箱中适当加热后成松散状态取样，但不得用锤击以防集料破碎。

3.2试验步骤3.2.1向装有试样的烧杯中注入三氯乙烯溶剂，将其浸没，浸泡30min，用玻璃棒适当搅动混合料，使沥青充分溶解。

注：也可直接在离心分离器中浸泡。

3.2.2将混合料及溶液倒人离心分离器，用少量溶剂将烧杯及玻璃棒上的粘附物全部洗人分离容器中。

3.2.3称取洁净的圆环形滤纸质量，准确至0.Olg。

高速公路工程中沥青混合料的试验检测摘要:我国高速公路里程不断延长，施工技术也在不断改进提高，对工程技术水平尤其是材料的要求也越来越高。

沥青混合料作为高速公路工程建设中最常用的材料，施工时必须进行严格的试验检测，以确定技术性能能否满足规范和工程设计要求。

针对在当前公路工程建设施工中常用的沥青混合料，对其试验检测和相应的质量控制进行深入分析，提出试验检测和质量控制中需要注意的要点，旨在为实际的试验检测工作提供可靠参考依据。

关键词:公路工程;沥青混合料;混合料试验检测;质量控制1公路工程沥青混合料试验检测1.1取样(1)对于原材料取样，其正确与否在很大程度上决定了能否反映出原材料真实质量。

以相关试验规程提出的规定为依据，对同批次来料进行取样时，需先将堆脚处代表性较差的部分除去，然后分别在料堆顶、料堆中与料堆底均匀进行取样。

如果取样是在皮带运输中进行的，则需要在出料部位进行取样，由多份样品构成一个完整的试样组。

当取样是在料车上进行时，要从不同深度及部位进行取样。

对于取样的数量，要满足相关规范提出的要求，确保所选试验具有良好代表性。

(2)在选取原材料的过程中还需要注意缩分。

相关规范提出可使用四分法或者是分料器进行，而在实际操作过程中，时常出现随意取样或称取数量不同的试验来试验等情况，这样会对试验过程造成很大影响，导致试验结果产生很大的误差，无法反映出真实情况。

(3)对试样进行加热处理可能会使沥青发生一定程度的老化。

在试验操作过程中，试样不可直接使用明火进行加热，若需要使用冷却之后的样品，则反复加热的次数不可超出2次，以免沥青老化导致混合料的性能产生较大变化。

1.2试验条件对于混合料的矿料级配，相关规范提出可使用水洗法与干筛法两种方法进行确定，如果单一使用干筛法，则会由于粒径在0.075mm以内的成分和矿料之间发生粘附无法筛分，导致无法真实反映出矿料实际级配，进而对矿料添加数量造成很大的影响。

现在仍有很多试验室依然使用水洗法对粒径在0.075mm的颗粒含量进行测定，即含泥量，实际上这是不合理的，因为在细集料当中，粒径在0.075mm以内的颗粒包括石粉、粘土与尘屑，单纯使用水洗法很难区别。

一、选择题（单选或多选）：1、现场密度的检测方法有（A灌砂法）、（B环刀法）、（C核子法）、（D钻芯法）、（E 水袋法）。

2、路基土最大干密度的确定方法有（A击实法）、（B表面振动压实仪法）、（C振动台法）。

3、沥青混合料最大干密度的确定方法有（A马歇尔试验法）、（B试验路法）、（C空隙率折算法）。

4、弯沉测试的方法有（A贝克曼梁法）、（B自动弯沉仪法）、（C落锤式弯沉仪法）。

5、贝克曼梁法测定的是（A回弹弯沉），自动弯沉仪法测定的是（B总弯沉），落锤式弯沉仪测定的是（C动态总弯沉）。

6、路面弯沉仪由（A贝克曼梁法）、（B百分表）和（C表架）组成。

其前臂与后臂长度比为（D2:1）。

7、沥青面层厚度大于（A5厘米）且路面温度超过（B20±2℃）范围时，回弹弯沉值应进行温度修正，修正的方法有（C查图法）和（D经验计算法）。

8、测定回弹模量的试验方法有（A直接法）和（B间接法）两种。

前者主要有（C承载板法）、（D贝克曼梁法），后者有（E CBR法）、（F贯入仪测定法）。

9、CBR又称（A加州承载比），是用于评定路基土和路面材料的强度指标，试验方法有（B 室内法）、（C室外法）、（D落球式快速测定法）。

10、抗滑性能测试方法有（A制动距离法）、（B偏转轮拖车法）、（C摆式仪法）和（D 手工、电动铺砂法）。

11、厚度的检测方法有破坏性检测和非破坏性检测两种，前者有（A钻芯法）和（B挖坑法），后者有（C雷达超声波法）。

12、石料分级的依据是（A磨耗率试验）和（B极限抗压强度）。

13、压力机压试件时，加荷速度越大，测定值越（A大）。

14、石料磨光值越高，路面的抗磨光性越(A好)。

15、沥青面层用粗集料的力学指标有（A集料压碎值）、（B磨光值）、（C冲击值）、（D 道瑞磨耗值）。

16、通常砂的粗细程度是用（A细度模数）来表示，细度模数越大，砂越（B粗）。

17、砂中的有害杂质主要有（A泥）、（B泥块）、（C云母含量）、（D硫酸盐硫化物）和（E有机质）。

建筑与材料多选试题1、在沥青混合料设计中，沥青混合料类型一般是根据（A、C、D）选定。

A、道路等级B、气侯条件C、路面类型D、所处的结构层位2、通常沥青混合料的组成结构有（A、B、C）。

A、悬浮－密实结构B、骨架－空隙结构C、密实－骨架结构D、悬浮－空隙结构3、沥青的三大技术指标是（B、C、D）。

A、含蜡量B、针入度C、软化点D、延度4、选择混凝土用砂的原则是（B、C、D）。

A、粒径小一些B、粒径大一些C、空隙率小D、级配好5、针入度试验的条件分别是( A、B、C)。

A、温度B、时间C、针质量D、沉入速度6、导致水泥安定性不良的成分是(B、D)。

A、铝酸三钙B、游离过火CaOC、硅酸三钙D、MgO7、评定石料等级的依据是(B、C)。

A、压碎指标值B、极限抗压强度C、磨耗率D、冲击值8、施工所需的混凝土拌和物流动性大小，主要由（B、D）来选取。

A 、水灰比和砂率 B、捣实方式C、集料的性质、最大粒径和级配D、构件的截面尺寸大小、钢筋疏密9、为保证混凝土耐久性，在混凝土配合比设计中要控制(A、C)。

A、水灰比B、砂率C、水泥用量D、强度10、最佳沥青用量初始值OAC1是根据马歇尔试验(A、C、D)指标确定的。

A、密度B、沥青饱和度C、空隙率D、稳定度11、硅酸盐水泥的水化产物占90%以上的两种产物是（A、D）。

A、水化硅酸钙B、水化铁铝酸钙C、钙矾石D、氢氧化钙12、在生产硅酸盐水泥时，设法提高（A、D）的含量，可以制得高抗折强度的道路水泥。

A、C3S B、C2S C、C3A D、C4AF13、矿渣硅酸盐水泥的适用范围是（A、B、C）。

A、地下、水中和海水工程B、高温受热和大体积工程C、蒸汽养护砼工程D、冬期施工砼工程14、选用的砼外加剂应有供货单位提供的（A、B、C）技术文件。

A、产品说明书（应标有主要成分）B、出厂检验报告及合格证C、掺外加剂砼性能检验报告D、集料试验报告E、水质分析报告15、混凝土工程可以采用以下三种膨胀剂（A、C、D）。

(一)粗集料（1）筛分级配集料的最大粒径有两个定义；集料最大粒径是指100%通过的最小的标准筛筛孔尺寸；集料的公称最大粒径是指保留在最大尺寸的标准筛上的颗粒含量不超过10%的标准筛尺寸。

检测方法及目的：采用水筛法检测，目的是使0.075mm通过率更加准确，使级配更加准确。

（2）压碎值测定粗集料抵抗压碎能力，间接评价其相应的承载能力和强度，水泥砼用和沥青混合料用的压碎值测定方法是有所不同。

（3）磨耗值（试验目的）用于测定规定条件下粗集料抵抗摩擦、撞击能力是沥青混合料的重要指标。

（4）密度表观相对密度、表干相对密度、毛体积相对密度；（5）计算5.1表观相对密度γa、表干相对密度γs、毛体积相对密度γb、按式（T0304-1）、（T0304-2）、(T0304-3)计算至小数点后3位。

γa= ma （T0304-1）ma - mwγs= mf （T0304-2）mf - mwγb= ma （T0304-3）mf - mw式中：γa——集料的表观相对密度、（无量纲）；γs——集料的表干相对密度、（无量纲）；γb——集料的毛体积相对密度（无量纲）；ma——集料的烘干质量（g）；mf——集料的表干质量（g）；mw——集料的水中质量（g）。

粗集料的表观密度（视密度）ρa、表干密度ρs、毛体积密度ρb，按式（T0304-5）、（T0304-6）、（T0304-7）计算，准确至小数点后3位。

不同水温条件下测量的粗集料表观密度需进行水温修正，不同试验温度下水的密度ρT及水的温度修正系数αT按附录B选用。

ρa=γa×ρT 或ρa=（γa—αT）×ρw （T0304-5）ρs=γs×ρT 或ρs=（γs—αT）×ρw （T0304-6）ρb=γb×ρT 或ρb=（γb—αT）×ρw （T0304-7）式中：ρa——粗集料的表观密度（g/cm3）；ρs——粗集料的表干密度（g/cm3）；ρb——粗集料的毛体积密度（g/cm3）；ρT——试验温度T时水的密度（g/cm3），按附录B表B-1取用；αT——试验温度T时的水温修正系数；ρw——水在4℃时的密度（1.000g/cm3）；（5）吸水率5.2集料的吸水率以烘干试样为基准，按式（T0304—4）计算，精准至0.01%。
