施工图设计文件常见问题解析

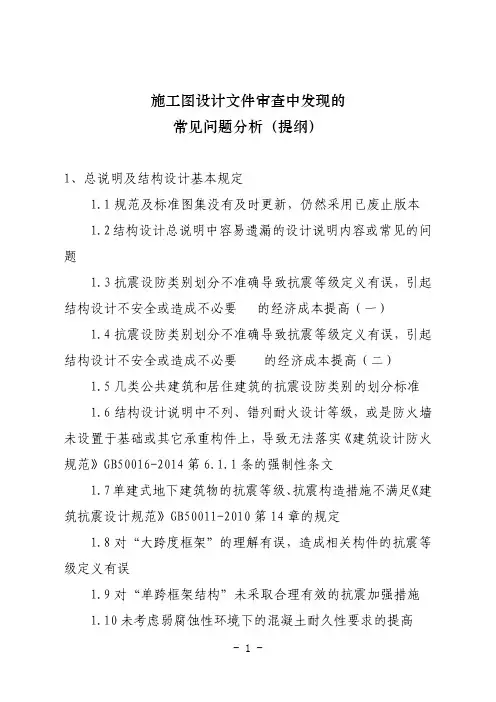

施工图设计文件审查中发现的常见问题分析（提纲）1、总说明及结构设计基本规定1.1规范及标准图集没有及时更新，仍然采用已废止版本1.2结构设计总说明中容易遗漏的设计说明内容或常见的问题1.3抗震设防类别划分不准确导致抗震等级定义有误，引起结构设计不安全或造成不必要的经济成本提高（一）1.4抗震设防类别划分不准确导致抗震等级定义有误，引起结构设计不安全或造成不必要的经济成本提高（二）1.5几类公共建筑和居住建筑的抗震设防类别的划分标准1.6结构设计说明中不列、错列耐火设计等级，或是防火墙未设置于基础或其它承重构件上，导致无法落实《建筑设计防火规范》GB50016-2014第6.1.1条的强制性条文1.7单建式地下建筑物的抗震等级、抗震构造措施不满足《建筑抗震设计规范》GB50011-2010第14章的规定1.8对“大跨度框架”的理解有误，造成相关构件的抗震等级定义有误1.9对“单跨框架结构”未采取合理有效的抗震加强措施1.10未考虑弱腐蚀性环境下的混凝土耐久性要求的提高1.11采用部分砌体墙承重、部分框架承重的混合形式，违反强制性条文1.12绿色建筑一（二）星级的控制项要求在结构设计总说明中遗漏1.13对存在液化土层的地基未采取抗液化措施或列出的抗液化措施不满足规范要求1.14防震缝宽度不满足规范要求1.15嵌固端位置选择不合理、不正确2、结构计算分析2.1整体计算总信息中容易出现的问题2.2整体计算模型中未对水平转换构件单独定义2.3按楼层最小地震剪力系数对结构水平地震作用效应进行调整时，采用的方法不当2.4 剪力调整0.2Qo调整分段不当、调整不到位、加强层参与调整、少量框架的剪力墙结构未进行调整2.5当符合规范规定的计算竖向地震作用的条件时而未计算2.6地震作用计算未考虑结构中非承重墙体的刚度影响2.7荷载较大的无梁楼板计算时的as值或混凝土保护层厚度填写过小，造成不安全因素2.8活荷载取值不满足规范要求2.9活荷载折减系数取值不正确2.10计算楼板配筋时将楼板上的隔墙荷载直接均摊采用，而未按简支板的绝对最大弯矩来确定楼板上的等效均布荷载，造成计算的楼板内力和配筋严重偏小2.11整体计算中未考虑楼梯的影响3、地基基础设计3.1工程需要进行抗浮设计，但总说明未明确防水设计水位、抗浮设计水位及相应的抗浮措施。

矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。

如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。

㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。

(2 列出开发利用方案编制所依据的主要基础性资料的名称。

如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。

对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。

二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。

2、国内近、远期的需求量及主要销向预测。

㈡产品价格分析
1、国内矿产品价格现状。

2、矿产品价格稳定性及变化趋势。

三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。

2、矿区矿产资源概况。

3、该设计与矿区总体开发的关系。

㈡该设计项目的资源概况
1、矿床地质及构造特征。

2、矿床开采技术条件及水文地质条件。

属重大变更的勘察设计文件应由建设单位向原审查机构重新报审，并提供下列资料： 1、建设单位要求修改勘察设计文件的报告； 2、规划部门批准的建筑总平面图和其他有关批准文件； 3、勘察设计单位书面说明（内容包含：修改的依据、各专业修改的主要内容、部位和图号等）； 4、由设计单位出具的修改完成的施工图设计文件（包括设计变更单）； 5、修改图的目录； 6、审查机构认为需要的其它资料。 因某专业重大变更，使其他专业修改的，设计单位应同时修改到位，建设单位应一并报审。
《建设工程勘察设计资质管理规定》 （建设部令第160号） 第三条 从事建设工程勘察、工程设计活动的企业，应当取得建设工程勘察、工程设计资质证书后，方可在资质许可的范围内从事建设工程勘察、工程设计活动。 第六条 工程设计资质分为工程设计综合资质、工程设计行业资质、工程设计专业资质和工程设计专项资质。 工程设计综合资质只设甲级；工程设计行业资质、工程设计专业资质、工程设计专项资质设甲级、乙级。 根据工程性质和技术特点，个别行业、专业、专项资质可以设丙级，建筑工程专业资质可以设丁级。 取得工程设计综合资质的企业，可以承接各行业、各等级的建设工程设计业务；取得工程设计行业资质的企业，可以承接相应行业相应等级的工程设计业务及本行业范围内同级别的相应专业、专项（设计施工一体化资质除外）工程设计业务；取得工程设计专业资质的企业，可以承接本专业相应等级的专业工程设计业务及同级别的相应专项工程设计业务（设计施工一体化资质除外）；取得工程设计专项资质的企业，可以承接本专项相应等级的专项工程设计业务。
勘察设计企业和注册执业人员以及相关人员是 按规定在施工图上加盖相应的图章和签字；
其他法律、法规、规章规定必须审查的内容。
《福建省房屋建筑和市政基础设施工程施工图 设计文件审查管理实施细则》 （闽建设[2004]51号） 第十三条 审查机构应当对施工图审查下列内容： （一）是否符合工程建设强制性标准； （二）地基基础和主体结构的安全性； （三）勘察设计单位是否越级或超范围承接业务； （四）勘察设计企业和注册执业人员以及相关人员是否 按规定在施工图上加盖相应的图章和签字； （五）其他法律、法规、规章规定必须审查的内容。

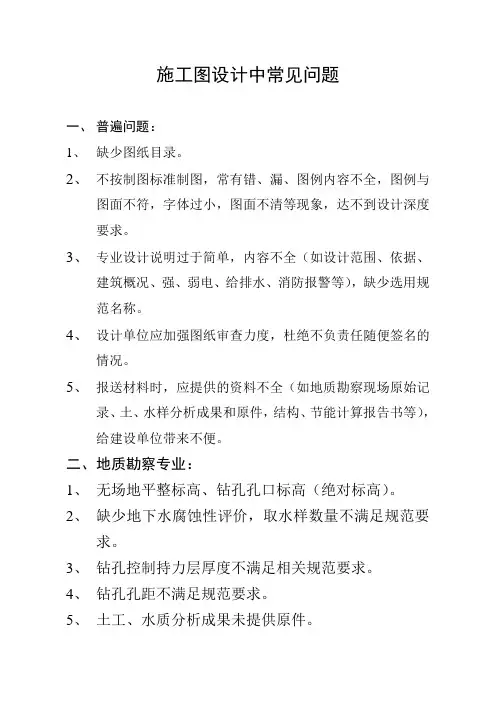

施工图设计中常见问题一、普遍问题：1、缺少图纸目录。

2、不按制图标准制图，常有错、漏、图例内容不全，图例与图面不符，字体过小，图面不清等现象，达不到设计深度要求。

3、专业设计说明过于简单，内容不全（如设计范围、依据、建筑概况、强、弱电、给排水、消防报警等），缺少选用规范名称。

4、设计单位应加强图纸审查力度，杜绝不负责任随便签名的情况。

5、报送材料时，应提供的资料不全（如地质勘察现场原始记录、土、水样分析成果和原件，结构、节能计算报告书等），给建设单位带来不便。

二、地质勘察专业：1、无场地平整标高、钻孔孔口标高（绝对标高）。

2、缺少地下水腐蚀性评价，取水样数量不满足规范要求。

3、钻孔控制持力层厚度不满足相关规范要求。

4、钻孔孔距不满足规范要求。

5、土工、水质分析成果未提供原件。

6、部份勘察单位超资质勘察（如地下水位高于基础时，丙级资质单位不能承担该业务）。

三、建筑设计专业：A：建筑节能方面1、填写建筑节能备案登记表时，其外墙传热系数应填外墙平均传热系统。

2、对热桥梁、柱的设置（如比例法或精确法）不具体或遗漏。

3、对天正节能软件的应用中（7.0或7.5版），经常会使热工计算缺项。

4、在手工计算时，取单一开间计算准确性的依据不足，应进行整栋计算。

5、建筑设计说明中的外墙、门窗、屋面做法，未按节能设计结果设计。

6、阳台与起居室之间的门洞应按窗户面积计入窗墙比。

7、节能计算的体型系数及窗墙比误差较大。

8、节能计算报告书、设计内容及节能备案登记表不一致。

B：防火设计1、大型公共建筑应有专门的防火设计章节，明确防火（防烟）分区的划分（并图示），各分区的疏散组织等防火设计说明。

2、≥3层的通廊式居住建筑或≥7层的其它居住建筑应设封闭楼梯间或乙级防火户门（详建规5.3.11条）。

3、≥6层的公共建筑应采用室内封闭楼梯间[包括底层扩大封闭楼梯间或室外疏散梯（详建规5.3.5条）]。

4、民用建筑和厂房的疏散用门应向疏散方向开启，且不应跨越变形缝（详建规7.4.12,7.5.2条）。
