江苏省施工图常见问题汇总

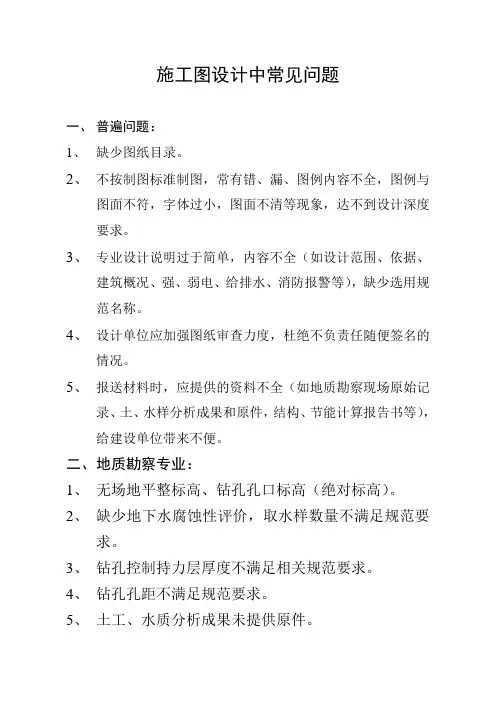

施工图设计中常见问题一、普遍问题：1、缺少图纸目录。

2、不按制图标准制图，常有错、漏、图例内容不全，图例与图面不符，字体过小，图面不清等现象，达不到设计深度要求。

3、专业设计说明过于简单，内容不全（如设计范围、依据、建筑概况、强、弱电、给排水、消防报警等），缺少选用规范名称。

4、设计单位应加强图纸审查力度，杜绝不负责任随便签名的情况。

5、报送材料时，应提供的资料不全（如地质勘察现场原始记录、土、水样分析成果和原件，结构、节能计算报告书等），给建设单位带来不便。

二、地质勘察专业：1、无场地平整标高、钻孔孔口标高（绝对标高）。

2、缺少地下水腐蚀性评价，取水样数量不满足规范要求。

3、钻孔控制持力层厚度不满足相关规范要求。

4、钻孔孔距不满足规范要求。

5、土工、水质分析成果未提供原件。

6、部份勘察单位超资质勘察（如地下水位高于基础时，丙级资质单位不能承担该业务）。

三、建筑设计专业：A：建筑节能方面1、填写建筑节能备案登记表时，其外墙传热系数应填外墙平均传热系统。

2、对热桥梁、柱的设置（如比例法或精确法）不具体或遗漏。

3、对天正节能软件的应用中（7.0或7.5版），经常会使热工计算缺项。

4、在手工计算时，取单一开间计算准确性的依据不足，应进行整栋计算。

5、建筑设计说明中的外墙、门窗、屋面做法，未按节能设计结果设计。

6、阳台与起居室之间的门洞应按窗户面积计入窗墙比。

7、节能计算的体型系数及窗墙比误差较大。

8、节能计算报告书、设计内容及节能备案登记表不一致。

B：防火设计1、大型公共建筑应有专门的防火设计章节，明确防火（防烟）分区的划分（并图示），各分区的疏散组织等防火设计说明。

2、≥3层的通廊式居住建筑或≥7层的其它居住建筑应设封闭楼梯间或乙级防火户门（详建规5.3.11条）。

3、≥6层的公共建筑应采用室内封闭楼梯间[包括底层扩大封闭楼梯间或室外疏散梯（详建规5.3.5条）]。

4、民用建筑和厂房的疏散用门应向疏散方向开启，且不应跨越变形缝（详建规7.4.12,7.5.2条）。

结构专业技术问答（一）荷载1、厂房车间楼面荷载。

昆山地区的施工图一般没有工艺流程图，建筑图上也没有用途说明，结构计算选用2.0-5.0KN/m2。

设计取值很难界定。

答：厂房类型较多，楼面荷载差异较大，结构设计应根据建筑的使用功能慎重考虑，建筑图上没有用途说明，属设计文件深度不够。

结构设计说明中应写明设计取用的荷载（该使用荷载应得到业主认可）。

2、 2003全国民用建筑工程技术措施“结构”篇中，荷载13页表2.1.2.5“楼面活荷补充”，是否应视作《强制性条文》严格执行？答：强制性条文应以国家颁布的《工程建设标准强制性条文》（房屋建筑部分）为依据，不能随意扩大范围。

《全国民用建筑工程技术措施》（结构）在其前言中，对如何使用该书有很明确的文明。

“楼面活荷补充”属荷载规范的细化，应予贯彻执行。

施工图审查按“建议”提，不作为强制性条文要求。

3、楼梯荷载取值中，消防疏散楼梯如何确定？答：消防疏散楼梯指人流有可能密集的公共建筑或高层建筑中使用的楼梯。

其荷载取值应按《建筑结构荷载规范》（GB50009-2001）规定取用。

多层住宅楼梯活荷载可取2.0 KN/m2。

4、砌体结构中，顶层（阁楼层）上的露台是否必须考虑高低屋面相邻时，较低屋面应考虑4 KN/m2的施工荷载？若未考虑是否违反强条还是强标？答：施工荷载应为施工阶段验算采用，如未考虑应在设计文件中注明其使用荷载，由施工方采取可靠施工措施。

未考虑不违反强条或强标。

5、按“建筑结构荷载规范”对基本雪压和基本风压取值，在按分布图取值时常有不一致，如何认定？答：可按照《建筑结构荷载规范》（GB50009-2001）附表D.4取值。

6、荷载规范中的基本雪压，规范中未给出的城市或建设地点的基本雪压，无雪深资料时可根据附近地区规定的基本雪压确定。

如仪征市地区根据附近地区镇江和泰州的基本雪压确定基本风压SO=0.35 KN/m2是否偏小？答：仪征市取基本雪压SO=0.35 KN/m2属于正常取值。

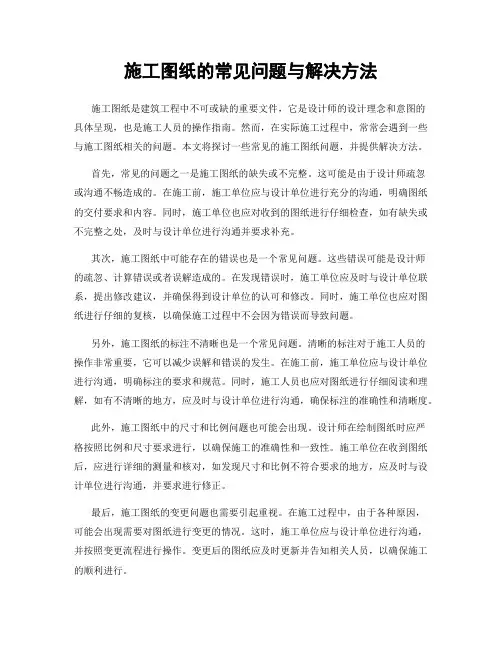

施工图纸的常见问题与解决方法施工图纸是建筑工程中不可或缺的重要文件，它是设计师的设计理念和意图的具体呈现，也是施工人员的操作指南。

然而，在实际施工过程中，常常会遇到一些与施工图纸相关的问题。

本文将探讨一些常见的施工图纸问题，并提供解决方法。

首先，常见的问题之一是施工图纸的缺失或不完整。

这可能是由于设计师疏忽或沟通不畅造成的。

在施工前，施工单位应与设计单位进行充分的沟通，明确图纸的交付要求和内容。

同时，施工单位也应对收到的图纸进行仔细检查，如有缺失或不完整之处，及时与设计单位进行沟通并要求补充。

其次，施工图纸中可能存在的错误也是一个常见问题。

这些错误可能是设计师的疏忽、计算错误或者误解造成的。

在发现错误时，施工单位应及时与设计单位联系，提出修改建议，并确保得到设计单位的认可和修改。

同时，施工单位也应对图纸进行仔细的复核，以确保施工过程中不会因为错误而导致问题。

另外，施工图纸的标注不清晰也是一个常见问题。

清晰的标注对于施工人员的操作非常重要，它可以减少误解和错误的发生。

在施工前，施工单位应与设计单位进行沟通，明确标注的要求和规范。

同时，施工人员也应对图纸进行仔细阅读和理解，如有不清晰的地方，应及时与设计单位进行沟通，确保标注的准确性和清晰度。

此外，施工图纸中的尺寸和比例问题也可能会出现。

设计师在绘制图纸时应严格按照比例和尺寸要求进行，以确保施工的准确性和一致性。

施工单位在收到图纸后，应进行详细的测量和核对，如发现尺寸和比例不符合要求的地方，应及时与设计单位进行沟通，并要求进行修正。

最后，施工图纸的变更问题也需要引起重视。

在施工过程中，由于各种原因，可能会出现需要对图纸进行变更的情况。

这时，施工单位应与设计单位进行沟通，并按照变更流程进行操作。

变更后的图纸应及时更新并告知相关人员，以确保施工的顺利进行。

总之，施工图纸在建筑工程中具有重要的地位和作用。

然而，常常会遇到一些与图纸相关的问题。

在面对这些问题时，施工单位应与设计单位保持良好的沟通，及时发现和解决问题。

建筑图纸知识：施工图设计常见错误及处理随着社会的不断发展，建筑设计已经成为了一个重要领域。

施工图是建筑设计阶段中一项非常关键的内容。

它是建筑施工最核心的参照文件，是图纸设计的最后阶段，直接关系到建筑工程的质量和安全。

但是，由于施工图设计的复杂性，经常会出现一些错误。

下面，就我们在设计施工图中遇到的常见错误进行一个总结，并提出处理方法。

1、材料数量计算不准确在施工图设计阶段，设计师需要根据工程所需的材料来估算和计算材料的数量。

但是，在实际操作中，往往会出现材料数量计算不准确的情况。

这会导致材料的浪费和造成工程的额外费用。

解决方法：在进行材料估算时，需要根据实际情况进行详细的计算和估算，将材料数量计算得尽量准确。

并且需要及时地进行材料测量和记录，以避免出现材料数量不足或者浪费等情况。

2、平面布置不合理建筑施工图的平面布置是施工图设计中极其重要的部分。

如果平面布置不合理，就会影响到建筑施工的效率，甚至会造成严重的安全事故。

解决方法：在进行平面布置时，需要考虑建筑的使用目的和实际情况，结合建筑的各项技术要求和规定进行设计。

同时，需要在实施中随时进行调整和修改，确保平面布置的合理性，以达到施工效果的最佳效果。

3、细节处理不到位建筑施工图设计的一个重要环节就是对建筑各部位的细节进行处理，包括建筑外形、窗户、门、阳台等。

如果这些都没有被考虑到位，就可能会导致建筑的安全、耐用性、美观度不足。

解决方法：在进行细节处理时，需要仔细考虑建筑物的主体结构，考虑建筑物所需的各种功能，以及建筑物所处环境等因素。

必须确保对各方面的影响进行全面的考虑，权衡利弊，以达到最佳效果。

4、施工图缺少标识或注释施工图中的建筑标识和注释是非常重要的，能够帮助建筑施工人员更好地理解和识别图纸内容，从而提高施工效率和施工质量。

如果缺少标识或注释，就会给建筑施工带来很大的困扰。

解决方法：在施工图设计时，必须确保每个部分都有相应的标识和注释。

可以使用符号来标明各个建筑元素的位置和功能；也可以通过文字注解来详细说明建筑图纸的细节和规范。

公共建筑施工图设计常见问题分析(建筑设计与建筑防火)2０13.0６一、建筑设计1 施工图设计深度的问题1.1 总平面设计深度不够。

总平面设计涉及到内容比较多,部分内容可能由非建筑设计单位承担,如景观、市政等，但作为主体设计单位，总平面中基本的各类控制线、建筑定位、层次、高度、建筑间距（包括与构筑物、油罐、水池等）、道路、坡道、出入口、停车场、消防通道、消防扑救场地、竖向标高、场地及道路坡度等均应明确表达，设计深度及内容应满足《建筑工程设计文件深度的规定》的要求，复杂项目应根据场地及设计内容，分别进行总图设计.1.2 建筑平面功能不明或缺少必要的布置。

各类用房及空间应有名称并应能反映其实际功能。

在综合性公共建筑中，歌舞娱乐场所、餐饮厨房等应按相关规范进行基本的功能平面布置,不应完全交给二次装修设计,否则特别在防火设计等方面无法进行审查，建筑设计也不能对二次装修设计提供必要的指导和限制，难以满足建筑安全、合理的要求。

１.3 设计说明表达不完整或缺乏针对性，设计依据采用废止规范等，建筑平、立、剖面尺寸不全,部分构造大样缺失或不全等。

说明不清、尺寸不全、构造不明，设计深度不满足规定要求,不仅会出现审查中违反强制性条文的情况，同时也不能满足实际施工要求,难以保证质量。

设计依据中采用的规范标准必须是现行有效版本。

2 地下室防水的问题大部分地下室一般为停车库等用房,防水等级一般为二级,但许多大型项目地下室功能复杂，经常出现商场、餐饮、办公等长期有人员停留的空间，同时,地下室变电所、消防控制室等均为重要的用房,根据《地下工程防水技术规范》第3。

2.2条的规定应采取一级防水。

超出地上建筑部位的种植土顶板的防水等级应为一级,其最上层防水层应采用耐根穿刺防水材料。

地下室外保温或保护层不得采用岩棉板等吸水率高的材料.3 屋面防水的问题3。

1 防水等级《屋面工程技术规范》ＧB50345－20１2３。

0。

5 屋面防水工程应根据建筑物的类别、重要程度、使用功能要求确定防水等级，并应按相应等级进行防水设防；对防水有特殊要求的建筑屋面，应进行专项防水设计.屋面防水等级和设防要求应符合表3。

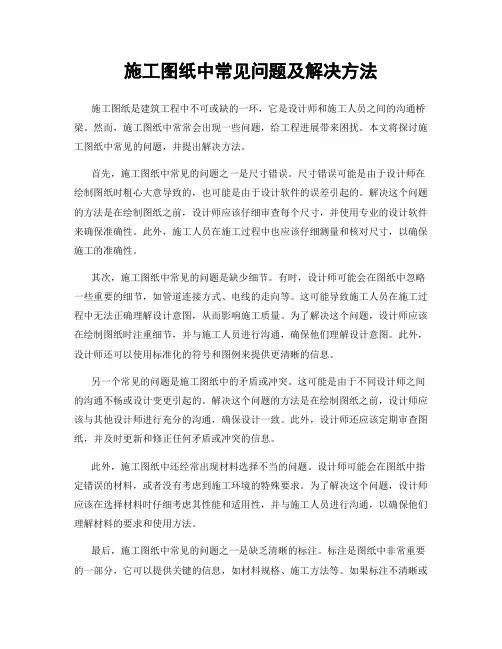

施工图纸中常见问题及解决方法施工图纸是建筑工程中不可或缺的一环，它是设计师和施工人员之间的沟通桥梁。

然而，施工图纸中常常会出现一些问题，给工程进展带来困扰。

本文将探讨施工图纸中常见的问题，并提出解决方法。

首先，施工图纸中常见的问题之一是尺寸错误。

尺寸错误可能是由于设计师在绘制图纸时粗心大意导致的，也可能是由于设计软件的误差引起的。

解决这个问题的方法是在绘制图纸之前，设计师应该仔细审查每个尺寸，并使用专业的设计软件来确保准确性。

此外，施工人员在施工过程中也应该仔细测量和核对尺寸，以确保施工的准确性。

其次，施工图纸中常见的问题是缺少细节。

有时，设计师可能会在图纸中忽略一些重要的细节，如管道连接方式、电线的走向等。

这可能导致施工人员在施工过程中无法正确理解设计意图，从而影响施工质量。

为了解决这个问题，设计师应该在绘制图纸时注重细节，并与施工人员进行沟通，确保他们理解设计意图。

此外，设计师还可以使用标准化的符号和图例来提供更清晰的信息。

另一个常见的问题是施工图纸中的矛盾或冲突。

这可能是由于不同设计师之间的沟通不畅或设计变更引起的。

解决这个问题的方法是在绘制图纸之前，设计师应该与其他设计师进行充分的沟通，确保设计一致。

此外，设计师还应该定期审查图纸，并及时更新和修正任何矛盾或冲突的信息。

此外，施工图纸中还经常出现材料选择不当的问题。

设计师可能会在图纸中指定错误的材料，或者没有考虑到施工环境的特殊要求。

为了解决这个问题，设计师应该在选择材料时仔细考虑其性能和适用性，并与施工人员进行沟通，以确保他们理解材料的要求和使用方法。

最后，施工图纸中常见的问题之一是缺乏清晰的标注。

标注是图纸中非常重要的一部分，它可以提供关键的信息，如材料规格、施工方法等。

如果标注不清晰或不准确，将给施工人员带来困扰。

为了解决这个问题，设计师应该使用清晰的字体和符号，并确保标注与图纸的其他部分相一致。

此外，设计师还应该在标注中提供足够的信息，以确保施工人员能够正确理解和执行。

施工图绘制常见问题及解决方案施工图绘制是建筑设计中至关重要的一环，它直接关系到工程的质量和进度。

然而，在实际操作中，我们常常会遇到一些问题。

本文将从几个常见问题出发，探讨解决方案，帮助读者更好地应对施工图绘制中的挑战。

首先，一个常见的问题是施工图绘制过程中的尺寸精度。

尺寸的准确度对于施工图的可靠性至关重要。

在绘制过程中，我们常常会遇到尺寸不准确、尺寸标注错误等问题。

解决这个问题的方法之一是使用专业的绘图软件，它们通常提供了丰富的尺寸标注工具和自动校正功能。

此外，对于关键部位的尺寸，可以采用多种测量方法，如使用激光测距仪或精确的测量工具，以确保尺寸的准确性。

其次，施工图中的符号标注也是一个常见的问题。

符号标注的准确与否直接影响到施工图的可读性和理解性。

常见的问题包括符号选择不当、符号标注混乱等。

解决这个问题的方法之一是参考相关的标准规范，如国家标准或行业规范，以确保符号的准确性和一致性。

此外，可以借助专业的绘图软件，它们通常提供了符号库和符号自动标注功能，可以大大提高符号标注的效率和准确性。

第三个问题是施工图中的注释和说明不清晰。

注释和说明的清晰度对于施工图的解读和实施至关重要。

常见的问题包括注释文字过小、文字排版混乱等。

解决这个问题的方法之一是使用合适的字体和字号，确保注释文字清晰可读。

此外，可以借助专业的绘图软件，它们通常提供了丰富的文字处理工具和排版功能，可以使注释和说明更加清晰和易读。

最后一个问题是施工图中的图层管理不当。

图层管理的好坏直接影响到施工图的可维护性和可修改性。

常见的问题包括图层设置不合理、图层命名混乱等。

解决这个问题的方法之一是在绘制施工图之前，制定一套清晰的图层管理规范，明确每个图层的用途和命名规则。

此外，可以借助专业的绘图软件，它们通常提供了强大的图层管理功能，可以方便地进行图层的创建、编辑和管理。

综上所述，施工图绘制中常见的问题包括尺寸精度、符号标注、注释和说明以及图层管理等方面。

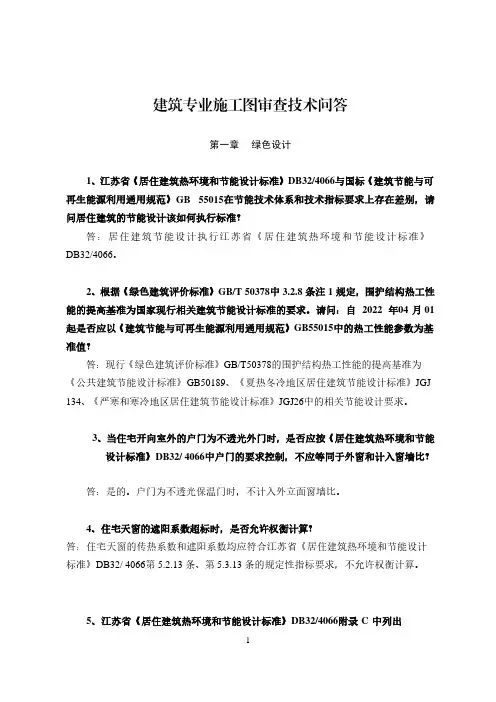

建筑专业施工图审查技术问答第一章绿色设计1、江苏省《居住建筑热环境和节能设计标准》DB32/4066与国标《建筑节能与可再生能源利用通用规范》GB 55015在节能技术体系和技术指标要求上存在差别，请问居住建筑的节能设计该如何执行标准？答：居住建筑节能设计执行江苏省《居住建筑热环境和节能设计标准》DB32/4066。

2、根据《绿色建筑评价标准》GB/T 50378中3.2.8条注1规定，围护结构热工性能的提高基准为国家现行相关建筑节能设计标准的要求。

请问：自2022年04月01起是否应以《建筑节能与可再生能源利用通用规范》GB55015中的热工性能参数为基准值？答：现行《绿色建筑评价标准》GB/T50378的围护结构热工性能的提高基准为《公共建筑节能设计标准》GB50189、《夏热冬冷地区居住建筑节能设计标准》JGJ 134、《严寒和寒冷地区居住建筑节能设计标准》JGJ26中的相关节能设计要求。

3、当住宅开向室外的户门为不透光外门时，是否应按《居住建筑热环境和节能设计标准》DB32/ 4066中户门的要求控制，不应等同于外窗和计入窗墙比？答：是的。

户门为不透光保温门时，不计入外立面窗墙比。

4、住宅天窗的遮阳系数超标时，是否允许权衡计算？答：住宅天窗的传热系数和遮阳系数均应符合江苏省《居住建筑热环境和节能设计标准》DB32/ 4066第5.2.13条、第5.3.13条的规定性指标要求，不允许权衡计算。

5、江苏省《居住建筑热环境和节能设计标准》DB32/4066附录C中列出了部分外窗的热工性能，当采用隔热铝合金5+19Ar（百叶）+5+12Ar+5（暖边）遮阳一体化窗时，是否可以参照附录C中隔热铝合金5+12Ar+5+12Ar+5（暖边）窗的传热系数指标（如下图）？答：可以。

当新版江苏省《居住建筑标准化外窗系统应用技术规程》发布后，可按该规程选用相应的外窗。

6、住宅建筑外墙填充墙采用现浇夹芯混凝土外墙，请问此类墙体内夹芯的保温板能否纳入节能计算？答：可以。

建设工程施工图设计审查技术问答江苏省建设厅审图中心二○○五年六月建设工程施工图设计审查技术问答建筑专业技术问答(一)设计依据及设计说明(共13条)1、对建筑物的结构安全等级不作要求，只在结构设计中明确这一等级。

对建筑专业而言是否是违反《强制性条文》?答：要判定某问题是否违反《强制性条文》，应看能否明确指出此问题违反了哪一本规范中的哪一条，且此条是已明确被指定为建筑专业《强制性条文》者。

否则皆不能判定为违反《强制性条文》。

2、设计依据中设计依据的相关规范，有的说明中列举一部分，漏了一部分。

有的只写“依据国家和省市有关规范”，遇到上述情况可否算是设计文件深度不够?答：对施工图审查意义不大。

3、与工程相关的《工程质量施工验收规范》是否要在建筑施工说明中全部列举说明。

不列举或列举不全是否算违反强制性标准?答：施工图审查只处理与设计有关的强制性标准。

4、《全国民用建筑工程设计技术措施(规划、建筑)》中的条文能否作“强标”?答：“措施”本身未见明确定为国家强制性标准，但其中很多条文是规范中的强制性标准，甚至是《强制性条文》。

5、对于单元式宿舍楼其设计同单元式住宅(一梯二户等)，审查时按住宅规范还是按宿舍规范?(单元之闫是否须设连廊连通)。

宿舍、公寓式办公楼、公寓式住宅的设计依据?答：单元式宿舍和单元式住宅其功能和平面形态应有明显区别，如各房间的大小级配，厨房、卫生间的内容和设备形式皆不同，设计应按各自规范。

公寓式办公楼按办公楼，公寓式住宅按住宅。

6、足疗应参照何规范?答：参考类似的服务类建筑。

7、公寓式办公、酒店公寓如何定性?属于办公还是住宅?答：公寓式办公按办公楼，酒店式公寓靠酒店。

8、健身房属于娱乐设施吗?设置的楼层是否有限制?答：单纯健身房不应属娱乐设施，未见规范限制楼层。

9、关于设计深度问题，是否可以不提，因为提了设计单位也不会根据意见加以补充完善，这是设计单位内部把关的事。

答：在施工图审查中，如不影响《强制性条文》或强制性标准的判定，则可提可不提，缺图的必须补齐再审。

电气专业施工图审查技术问答一、供配电系统1.1 GB50015-2003(2020年版)第4.条:下沉式广场地面排水、地下车库出入口的明沟排水，应设雨水集水池和排水泵提升排至室外雨水检查井。

第4.9.36B条3款：雨水排水泵应有不中断的动力供给（该条条文说明：排水泵不中断的动力供给能够采纳双电源或双回路供电）。

依照上述标准条文：(1)住宅一层住户下沉式庭院中的排水泵是不是要有不中断的动力供给。

(2)地下自行车库入口的排水泵是不是要有不中断动力。

答：从标准规定的设置场所来看，是为了保障大多数人的利益而制定。

住户下沉式庭院与下沉式广场是不同的概念，该排水泵是在各家独立设置，为各家住户效劳，其用电费用应由各家缴纳，因此住户下沉式庭院中的排水泵不该依照此条执行；若是在知足本地供电公司电能计量、缴费规定的前提下，可参照本条标准优化设计。

地下自行车库入口的排水泵负荷品级，应结合所在地上建筑或地下建筑负荷品级进行确信。

关于属于一、二级负荷用户的建筑，该排水泵的供电自然符合标准GB50015-2003(2020年版)的规定；如是三级负荷用户的建筑，仅为该排水泵采纳双电源或双回路供电已无必要。

1.2 某多层厂衡宇面设有排烟风机，其双电源操纵箱设在一层，屋面仅设当场操纵按钮及主令开关，如此设计是不是符合标准？答: 依照《建筑设计防火标准》（GB50016-2006）第条，该排烟风机“应在其配电线路的最末一级配电箱处设置自动切换装置”，可是关于“最末一级配电箱”设在何处、离消防用电设备多远标准并未给出规定。

可是《高层民用建筑设计防火标准》（GB50045-95 2005年版）第9.1.2条与GB50016-2006第11.1.5条规定相同，从其条文说明来看，以为在消防用电设备机房内的配电箱才属于“最末一级配电箱”。

依照国标图集04DX002第13页所注，最末一级配电箱是指负荷周围的直配电源箱或上述设备（消防操纵室、消防电梯、消防水泵、防排烟风机）操纵箱。
