铸坯表面质量检测100325

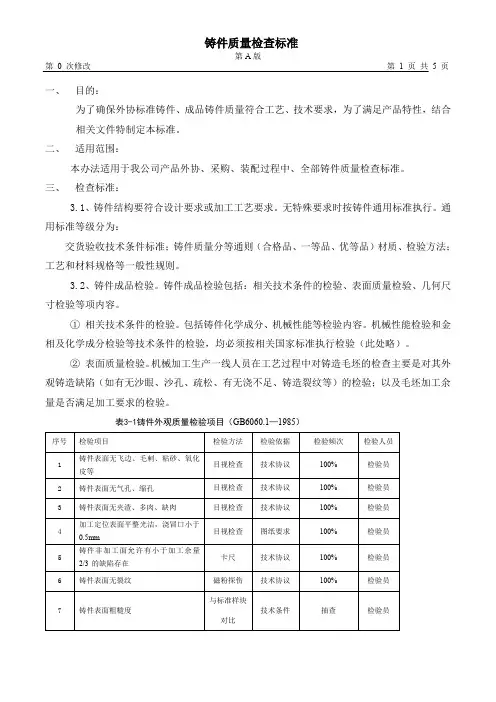

铸件质量检查标准

第A版

第 0 次修改 第 1 页 共 5 页

一、 目的：

为了确保外协标准铸件、成品铸件质量符合工艺、技术要求，为了满足产品特性，结合相关文件特制定本标准。

二、 适用范围：

本办法适用于我公司产品外协、采购、装配过程中、全部铸件质量检查标准。

三、 检查标准：

3.1、铸件结构要符合设计要求或加工工艺要求。无特殊要求时按铸件通用标准执行。通用标准等级分为：

交货验收技术条件标准；铸件质量分等通则（合格品、一等品、优等品）材质、检验方法；工艺和材料规格等一般性规则。

3.2、铸件成品检验。铸件成品检验包括：相关技术条件的检验、表面质量检验、几何尺寸检验等项内容。

① 相关技术条件的检验。包括铸件化学成分、机械性能等检验内容。机械性能检验和金相及化学成分检验等技术条件的检验，均必须按相关国家标准执行检验（此处略）。

② 表面质量检验。机械加工生产一线人员在工艺过程中对铸造毛坯的检查主要是对其外观铸造缺陷（如有无沙眼、沙孔、疏松、有无浇不足、铸造裂纹等）的检验；以及毛坯加工余量是否满足加工要求的检验。

表3-1铸件外观质量检验项目（GB6060.1—1985）

序号 检验项目 检验方法 检验依据 检验频次 检验人员

1 铸件表面无飞边、毛剌、粘砂、氧化皮等 目视检查 技术协议 100% 检验员

2 铸件表面无气孔、缩孔 目视检查 技术协议 100% 检验员

3 铸件表面无夹渣、多肉、缺肉 目视检查 技术协议 100% 检验员

4 加工定位表面平整光洁，浇冒口小于0.5mm 目视检查 图纸要求 100% 检验员

5 铸件非加工面允许有小于加工余量2/3 的缺陷存在 卡尺 技术协议 100% 检验员

欧标钢板检测标准en10025无损检测标准

欧标钢板检测标准EN10025是欧洲标准化组织（European

Committee for Standardization）制定的一系列标准，用于规范钢板的质量要求和无损检测方法。本文将围绕EN10025标准进行详细介绍，内容包括标准的背景和意义、钢板的质量要求以及常用的无损检测方法。

一、标准的背景和意义

EN10025标准于1993年首次发布，其目的是为了协调和整合欧洲各国的钢铁业标准，促进钢铁产品的贸易和交流。该标准被广泛应用于建筑、船舶、桥梁、机械制造等领域，为钢板的选择和使用提供了依据。

二、钢板的质量要求

根据EN10025标准，钢板的质量要求主要包括以下几个方面：

1.强度要求：钢板的强度是衡量其质量的重要指标，根据不同的级别和材质，规定了相应的屈服强度、抗拉强度和冲击功要求。 2.厚度和尺寸要求：钢板的厚度和尺寸应符合标准的规定，以确保在使用过程中的力学性能和使用安全性。

3.化学成分要求：钢板的化学成分也是质量的重要评价标准，标准规定了钢板中各元素的含量范围，以确保其材料性能的稳定性和可靠性。

4.表面质量要求：钢板的表面质量对于其使用和涂装等工艺有着重要影响。标准规定了钢板表面的允许缺陷范围和处理方法。

三、无损检测方法

无损检测是指在不破坏钢板的情况下，通过应用各种物理方法和技术手段来检测隐伏在材料内部的缺陷。常用的无损检测方法包括以下几种：

1.超声波检测（Ultrasonic Testing，UT）：通过测量超声波在材料中的传播时间和强度变化来检测材料中的缺陷。

2.磁粉检测（Magnetic Particle Testing，MT）：利用磁场和铁磁材料的磁性特性，通过观察磁性粉末颗粒在表面形成的磁花纹来检测表面和近表面的缺陷。 3.磁感应检测（Magnetic Induction Testing，MIT）：通过利用交变磁场产生的感应电流和磁场变化，检测钢板中的缺陷。

Word文档仅限参考

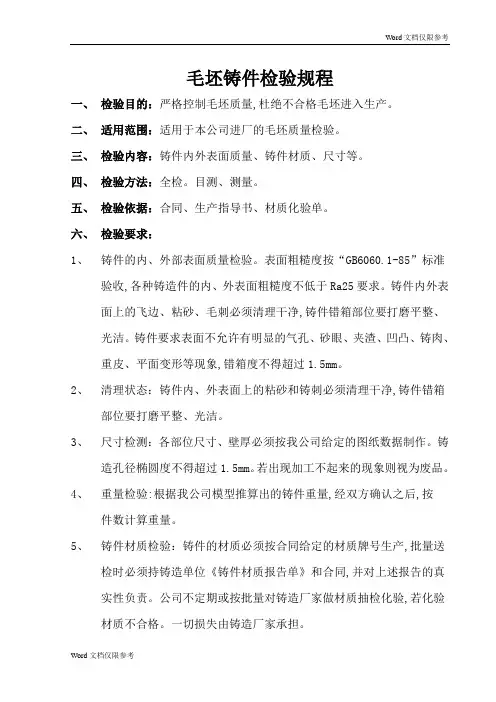

Word文档仅限参考 毛坯铸件检验规程

一、 检验目的：严格控制毛坯质量,杜绝不合格毛坯进入生产。

二、 适用范围：适用于本公司进厂的毛坯质量检验。

三、 检验内容：铸件内外表面质量、铸件材质、尺寸等。

四、 检验方法：全检。目测、测量。

五、 检验依据：合同、生产指导书、材质化验单。

六、 检验要求：

1、 铸件的内、外部表面质量检验。表面粗糙度按“GB6060.1-85”标准验收,各种铸造件的内、外表面粗糙度不低于Ra25要求。铸件内外表面上的飞边、粘砂、毛刺必须清理干净,铸件错箱部位要打磨平整、光洁。铸件要求表面不允许有明显的气孔、砂眼、夹渣、凹凸、铸肉、重皮、平面变形等现象,错箱度不得超过1.5mm。

2、 清理状态：铸件内、外表面上的粘砂和铸刺必须清理干净,铸件错箱部位要打磨平整、光洁。

3、 尺寸检测：各部位尺寸、壁厚必须按我公司给定的图纸数据制作。铸造孔径椭圆度不得超过1.5mm。若出现加工不起来的现象则视为废品。

4、 重量检验:根据我公司模型推算出的铸件重量,经双方确认之后,按

件数计算重量。

5、 铸件材质检验：铸件的材质必须按合同给定的材质牌号生产,批量送检时必须持铸造单位《铸件材质报告单》和合同,并对上述报告的真

实性负责。公司不定期或按批量对铸造厂家做材质抽检化验,若化验

材质不合格。一切损失由铸造厂家承担。 Word文档仅限参考

Word文档仅限参考 6、 铸件不允许用捶击、堵塞、浸渍等方法消除渗漏缺陷,更不允许用焊接的方法对铸件的缺陷进行焊补。

7、 铸件的硬度适中,易于切削加工,铸件的铸字必须按照合同规定铸造。如果铸件的铸字出现错误、不清晰等现象则视为不合格品处理。

8、 铸件在加工过程中出现气孔、夹渣、材料硬度过大等不良缺陷、加工尺寸不足导致加工不起来的情况,作为废品处理。

七、 检验步骤：

1、 供应商登记进厂后,通知有关外协人员。并提供以下资料：《生产指导书》号；采购合同；材质单。有关外协人员填写到货检验报告交至质检科进行入厂检验,相关外协人员必须在场。

1 目的：

规范公司对铸铁件的检查验收。

2 适用范围: 适用于铸铁件。

※ 本标准是铸件的通用标准，铸件有特殊要求时，参见相关铸件分类验收标准。

3 验收标准：

3.1铸铁件材质检验标准：

3.1.1球墨铸铁件材质检验标准：

球墨铸件材质验收标准应符合GB1348或EN1563：1997球墨铸铁的标准，以机械性能（抗拉强度、延伸率）、球化率和渗碳体含量为验收依据，硬度、其它金相组织及化学成份做为参考。

3.1.1.1球墨铸铁牌号及机械性能(单铸试块)见下表：

球铁牌号 机械性能

抗拉强度，

σb (MPa) 屈服强度，

σ0.2 (MPa) 延伸率，

δ（％） 硬度（HB）

QT400-18 ≥400 ≥250 ≥18 130-180

QT400-15 ≥400 ≥250 ≥15 130-180

QT450-10 ≥450 ≥310 ≥10

160-210

QT450-12 ≥450 ≥310 ≥12 160-210

QT500-7 ≥500 ≥320 ≥7 170-270

QT600-3 ≥600 ≥370 ≥3 190-270

QT700-2 ≥700 ≥420 ≥2 225-305

QT550-6 ≥550 ≥379 ≥6 187-255

3.1.1.2 球墨铸铁常规金相组织

球铁牌号 球化率 基体组织 渗碳体

QT400-18 ≥80% 铁素体F≥80% ≤3%

QT400-15 ≥80% 铁素体F≥75% ≤3%

QT450-10 ≥80% 铁素体F≥75% ≤3%

QT450-12 ≥80% 铁素体F≥75% ≤3%

QT500-7 ≥80% 铁素体F+珠光体P ≤3%

QT600-3 ≥80% 珠光体P+铁素体F ≤3%

QT700-2 ≥80% 珠光体P ≤3%

QT550-6 ≥80% 珠光体P+铁素体F ≤3%

3.1.1.3球墨铸铁化学成份

球铁牌号 化学成份
