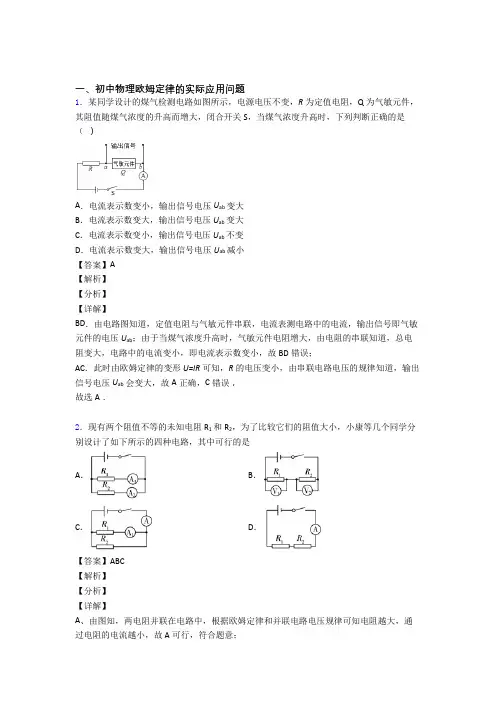

一、初中物理欧姆定律的实际应用问题
1．某同学设计的煤气检测电路如图所示，电源电压不变，R为定值电阻，Q为气敏元件，其阻值随煤气浓度的升高而增大，闭合开关S，当煤气浓度升高时，下列判断正确的是（ ）
A．电流表示数变小，输出信号电压Uab变大
B．电流表示数变大，输出信号电压Uab变大
C．电流表示数变小，输出信号电压Uab不变
D．电流表示数变大，输出信号电压Uab减小
【答案】A
【解析】
【分析】
【详解】
BD．由电路图知道，定值电阻与气敏元件串联，电流表测电路中的电流，输出信号即气敏元件的电压Uab；由于当煤气浓度升高时，气敏元件电阻增大，由电阻的串联知道，总电阻变大，电路中的电流变小，即电流表示数变小，故BD错误；
AC．此时由欧姆定律的变形U=IR可知，R的电压变小，由串联电路电压的规律知道，输出信号电压Uab 会变大，故A正确，C错误，
故选A．
2．现有两个阻值不等的未知电阻R1和R2，为了比较它们的阻值大小，小康等几个同学分别设计了如下所示的四种电路，其中可行的是
A． B．
C． D．
【答案】ABC
【解析】
【分析】
【详解】
A、由图知，两电阻并联在电路中，根据欧姆定律和并联电路电压规律可知电阻越大，通过电阻的电流越小，故A可行，符合题意； B、由图知，两电阻串联在电路中，根据欧姆定律和串联电路电压规律可知电阻越大，电阻两端的电压越大，故B可行，符合题意；
C、由图知，两电阻并联在电路中，根据欧姆定律和并联电路电压规律可知电阻越大，通过电阻的电流越小，电流表测量干路电流，根据并联电路的电流特点可知通过每个电阻的电流大小；故C可行，符合题意；
D、由图知，两电阻串联在电路中，通过两电阻的电流相等，所以电流表的示数不能反应R1和R2的阻值大小，故D不可行，不合题意．
故选ABC．
3．如图所示，电源电压不变，a、b为电流表或电压表，滑片P在滑动变阻器R3的中点，电路在工作时均安全。只闭合S1时，a、b均有示数；先闭合S1，再闭合S2，b示数有变化。下列判断正确的是（ ）
学习-----好资料
更多精品文档 欧姆定律
一、选择题：
1. 根据欧姆定律可以得到公式IUR，关于这个公式的下列说法中，正确的是（ D ）
A．同一导体的电阻与加在它两端的电压成正比
B．同一导体的电阻与通过它的电流成反比
C．导体两端电压为零时，导体的电阻也为零
D．同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变
2. 如右图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右滑动时，则( C )
A．通过灯L的电流变小，变阻器两端的电压变小
B．通过灯L的电流变大，变阻器两端的电压变大
C．灯L两端的电压变小，通过变阻器的电流变小
D．灯L两端的电压变大，通过变阻器的电流变小
3. 如图所示，R是压敏电阻，它的阻值随压力的增大而增大，闭合开关S，当压敏电阻R受到的压力增大时（ A ）
A. 电流表示数变小
B. 电压表示数变小
C. 灯L变亮
D. 电路总功率变大
4. 如图是一种自动测定油箱内油面高度的装置，R2是滑动变阻器，它的金属滑片连在杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度，当油面上升
时（ D ）
A. 电压表和油量表示数都变小
B. 电压表和油量表示数都变大
C. 电压表示数变大，油量表示数变小
D. 电压表示数变小，油量表示数变大
5. 如图所示电路，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（ D ）
A. 电压表的示数减少
B. 当滑片移到中点时，电压表示数为
C. 当滑片移到a端时，电流表示数为
D. 电压表示数与电流表示数的比值不变
学习-----好资料
更多精品文档 6. 如下图所示是电阻甲和乙的I-U图像，下列说法正确的是（ C ）
A. 电阻乙为定值电阻
一、欧姆定律的计算问题难题易错题
1．如图所示，电源电压不变，闭合开关S，将滑动变阻器的滑片P从中点向右滑动的过程中，下列说法中正确的是（ ）
A．电流表A1的示数变小，灯泡的亮度不变
B．电流表A2的示数变大，电压表V的示数不变
C．电压表的示数与电流表A1的示数的比值变小
D．电压表V的示数与电流表A2的示数的比值变小
【答案】A
【解析】
【分析】
【详解】
AB．看图分析可知，滑动变阻器与灯泡并联，电流表A2测量干路总电流，A1测量滑动变阻器所在支路的电流，电压表测量该并联电路的电源电压。滑动变阻器的滑片P从中点向右滑动时，滑动变阻器接入电路的电阻变大，电路总电阻变大，电源电压和灯泡所在支路不受滑动变阻器阻值变化的影响，即电压表示数不变，灯泡亮度不变。并联电路中各支路两端电压等于电源电压，由欧姆定律
RRUIR
总总总UIR
可知，电压不变，滑动变阻器所在支路电流随滑动变阻器电阻变大而减小，即A1示数变小；并联电路总电流随总阻值变大而减小，即A2示数变小。A选项正确，B选项错误。
CD．由欧姆定律可得
URI
电压表的示数与电流表A1的示数的比值等于滑动变阻器阻值，电压表V的示数与电流表A2的示数的比值等于电路总阻值。由题已知滑动变阻器阻值变大，电路总电阻变大，故电压表的示数与电流表A1的示数的比值、电压表V的示数与电流表A2的示数的比值均变大，CD两选项错误。 故选A。
2．如图所示，电源电压为4.5V，电压表量程为“0-3V”，电流表量程为“0-0.6A”，滑动变阻器规格为“10Ω 1A”，小灯泡L标有“2.5V 1.25W”（灯丝电阻不变），在保证小灯泡L电流不超过额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是（ ）
①小灯泡的额定电流是0.6A
②滑动变阻器连入电路的阻值变化范围是4Ω-10Ω
③电压表示数变化范围是0-3V
④电流表示数变化范围是0.3-0.5A

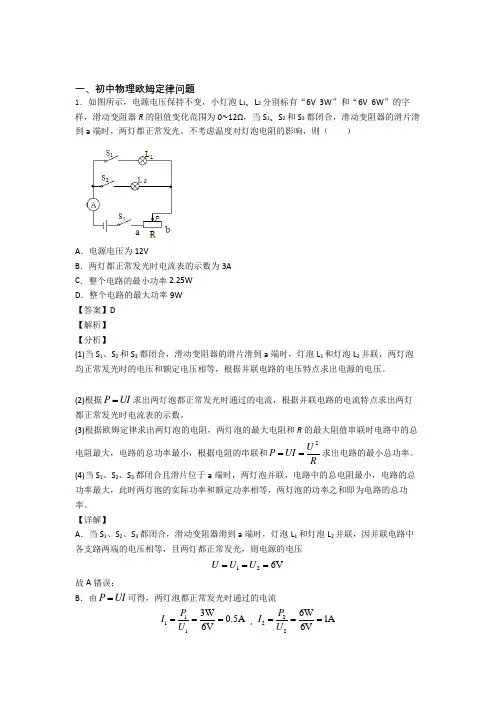

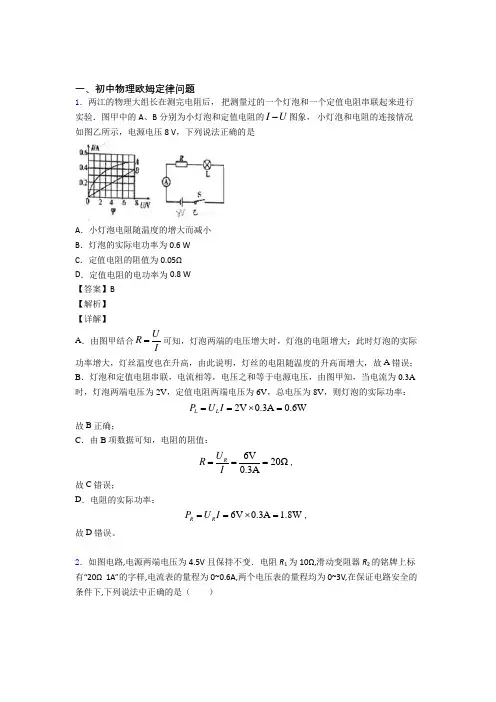

一、初中物理欧姆定律问题
1．如图所示，电源电压保持不变，小灯泡L1、L2分别标有“6V 3W”和“6V 6W”的字样，滑动变阻器R的阻值变化范围为0~12Ω，当S1、S2和S3都闭合，滑动变阻器的滑片滑到a端时，两灯都正常发光。不考虑温度对灯泡电阻的影响，则（ ）
A．电源电压为12V
B．两灯都正常发光时电流表的示数为3A
C．整个电路的最小功率2.25W
D．整个电路的最大功率9W
【答案】D
【解析】
【分析】
(1)当S1、S2和S3都闭合，滑动变阻器的滑片滑到a端时，灯泡L1和灯泡L2并联，两灯泡均正常发光时的电压和额定电压相等，根据并联电路的电压特点求出电源的电压。
(2)根据PUI求出两灯泡都正常发光时通过的电流，根据并联电路的电流特点求出两灯都正常发光时电流表的示数。
(3)根据欧姆定律求出两灯泡的电阻，两灯泡的最大电阻和R的最大阻值串联时电路中的总电阻最大，电路的总功率最小，根据电阻的串联和2UPUIR求出电路的最小总功率。
(4)当S1、S2、S3都闭合且滑片位于a端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，此时两灯泡的实际功率和额定功率相等，两灯泡的功率之和即为电路的总功率。
【详解】
A．当S1、S2、S3都闭合，滑动变阻器滑到a端时，灯泡L1和灯泡L2并联，因并联电路中各支路两端的电压相等，且两灯都正常发光，则电源的电压
126VUUU
故A错误；
B．由PUI可得，两灯泡都正常发光时通过的电流
1113W0.5A6VPIU，2226W1A6VPIU 因并联电路中干路电流等于各支路电流之和，则两灯都正常发光时电流表的示数
120.5A1A1.5AIII
故B错误；
C．由UIR可得，两灯泡的电阻
1116V12Ω0.5AURI，2226V6Ω1AURI
当S1、S3闭合且滑片位于b端时，R1与R的最大阻值串联，电路中的总电阻最大，电路的总功率最小，因串联电路中总电阻等于各分电阻之和，则电路的最小总功率
