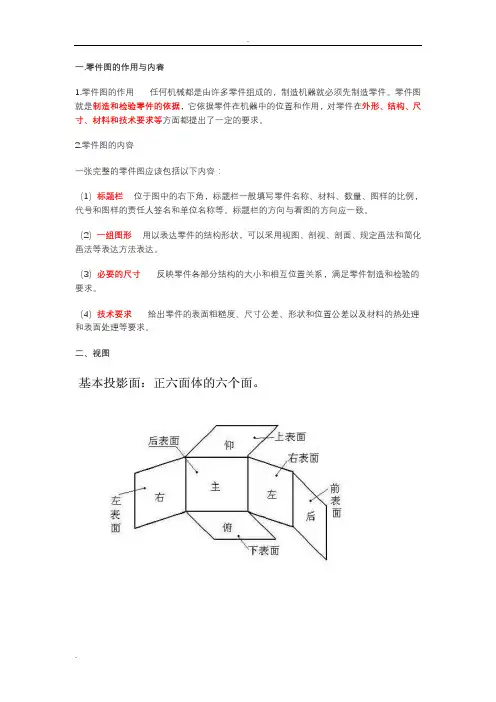

. 一.零件图的作用与内容
1.零件图的作用 任何机械都是由许多零件组成的，制造机器就必须先制造零件。零件图就是制造和检验零件的依据，它依据零件在机器中的位置和作用，对零件在外形、结构、尺寸、材料和技术要求等方面都提出了一定的要求。
2.零件图的内容
一张完整的零件图应该包括以下内容：
（1）标题栏 位于图中的右下角，标题栏一般填写零件名称、材料、数量、图样的比例，代号和图样的责任人签名和单位名称等。标题栏的方向与看图的方向应一致。
（2）一组图形 用以表达零件的结构形状，可以采用视图、剖视、剖面、规定画法和简化画法等表达方法表达。
（3）必要的尺寸 反映零件各部分结构的大小和相互位置关系，满足零件制造和检验的要求。
（4）技术要求 给出零件的表面粗糙度、尺寸公差、形状和位置公差以及材料的热处理和表面处理等要求。
二、视图
.
.
三、全剖半剖
为了辅助了解物体内部结构及相关参数，有时候需要对物体进行剖切所得的视图分为全剖视图和半剖视图。
全剖视图：用剖切面完全的剖开物体所得到的剖视图称为全剖视图 .
.
半剖视图：当物体具有对称平面时，向垂直于对称平面的投影面上投影所得的图形，可以对中心线为界，一半画成剖视图，另一半画成视图，称为半剖视图。 .
.
四、尺寸及其标注
1、尺寸的定义：以特定单位表示线性尺寸值的数值
2、尺寸的分类：
1）基本尺寸 通过它应用上、下偏差可计算出极限尺寸的尺寸。
2）实际尺寸 通过测量获得的尺寸。
3）极限尺寸 一个尺寸允许的两个极端，其中最大的一个称为最大极限尺寸；较小的一个称为最小极限尺寸。
4）尺寸偏差 最大极限尺寸减其基本尺寸的所得的代数差称为上偏差；最小极限尺寸减其基本尺寸所得代数差称为下偏差。上下偏差统称为极限偏差，偏差可正可负。
5）尺寸公差 简称公差 最大极限尺寸减去最小极限尺寸之差，它是允许尺寸的变动量。尺寸公差永为正值
机械制图（识图培训）.
⼀.零件图的作⽤与内容1.零件图的作⽤任何机械都是由许多零件组成的，制造机器就必须先制造零件。零件图就是制造和检验零件的依据，它依据零件在机器中的位置和作⽤，对零件在外形、结构、尺⼨、材料和技术要求等⽅⾯都提出了⼀定的要求。2.零件图的内容
⼀张完整的零件图应该包括以下内容：
（1）标题栏位于图中的右下⾓，标题栏⼀般填写零件名称、材料、数量、图样的⽐例，代号和图样的责任⼈签名和单位名称等。标题栏的⽅向与看图的⽅向应⼀致。
（2）⼀组图形⽤以表达零件的结构形状，可以采⽤视图、剖视、剖⾯、规定画法和简化画法等表达⽅法表达。
（3）必要的尺⼨反映零件各部分结构的⼤⼩和相互位置关系，满⾜零件制造和检验的要求。
（4）技术要求给出零件的表⾯粗糙度、尺⼨公差、形状和位置公差以及材料的热处理和表⾯处理等要求。⼆、视图
三、全剖半剖
为了辅助了解物体内部结构及相关参数，有时候需要对物体进⾏剖切所得的视图分为全剖视图和半剖视图。全剖视图：⽤剖切⾯完全的剖开物体所得到的剖视图称为全剖视图
半剖视图：当物体具有对称平⾯时，向垂直于对称平⾯的投影⾯上投影所得的图形，可以对中⼼线为界，⼀半画成剖视图，另⼀半画成视图，称为半剖视图。
机械知识培训之机械识图篇
1. 介绍
机械识图是机械工程师需要掌握的基本技能之一。它是通过图纸上的符号和标注，来理解和沟通机械零件的形状、尺寸、材料和加工要求等信息。在机械设计、制造和维修过程中，机械识图能够有效地传达设计人员的意图，并且帮助工人正确地进行加工和装配。本文将介绍机械识图的基本概念和常用符号，帮助读者理解和使用机械图纸。
2. 机械图纸的种类
机械图纸分为工程制图和装配图两种类型。工程制图是指零件的详细图纸，用于指导加工和生产。装配图则是将多个零件组合在一起，展示整个机械装置的结构和组成关系。在机械识图中，我们需要熟悉两种类型的图纸，并能够准确地理解和分析它们。 3. 机械图纸的标注和符号
3.1 尺寸标注
在机械图纸中，尺寸标注是非常重要的。它能够告诉读者零件的准确尺寸，从而指导加工和装配。常见的尺寸标注方式有直线尺寸标注和径向尺寸标注。直线尺寸标注是通过在图纸上绘制实线、虚线或箭头来表示零件的长度、宽度和高度等尺寸信息。径向尺寸标注则是用虚线、文字和箭头表示零件的孔径、内外径等尺寸信息。
3.2 符号标注
在机械图纸中，符号标注用于表示零件的特殊要求和特征。例如，表面粗糙度标注可以告诉读者零件的表面光滑程度，焊缝标注可以指导焊接过程，并且还有其他各种符号用于表示螺纹、齿轮、键槽等特征。 4. 机械图纸的解读
4.1 三视图
机械图纸通常包含正视图、俯视图和左视图三个视图。正视图展示了物体的正面，俯视图则展示了物体的上面，左视图则展示了物体的左侧。通过综合三个视图的信息，我们可以了解到零件的整体形状和尺寸。
4.2 剖视图
剖视图是一种特殊的视图，用于展示物体内部的结构和细节。它通过在某个平面上切割物体，将切割面展示在图纸中，从而让读者了解物体的内部结构。剖视图可以用来展示机械装置的工作原理，以及某些零件的加工特征。 4.3 组装图
组装图展示了多个零件如何装配在一起，从而构成整个机械装置。在组装图中，我们需要理解各个零件之间的连接方式和装配顺序。组装图可以帮助读者了解整个装置的结构和工作原理，以及各个零件之间的相互作用。
机械识图培训课件
1. 简介
机械识图（Mechanical Drawing），也称为机械工程制图，是一种用于描述和表示机械产品的图形语言。机械识图是机械工程师在设计和制造过程中必须掌握的基本技能之一。本课程将介绍机械识图的基本知识和技巧，帮助学员掌握机械识图的原则和方法。
2. 机械识图的重要性
机械识图在机械设计和制造过程中起到了至关重要的作用。以下是机械识图的几个重要方面： 2.1. 传递设计意图
机械识图是设计师将自己的设计意图传递给制造工人和其他相关人员的重要工具。通过绘制准确的机械图纸，设计师可以将产品的每个细节清晰地传达给制造人员，确保产品的准确制造。
2.2. 形象展示设计方案
通过机械识图，设计师可以将自己的设计方案以图形的形式展示出来，更容易被其他人理解和接受。机械图纸能够直观地展示产品的形状、尺寸、结构等重要信息，帮助团队成员更好地理解和评估设计方案。
2.3. 实现设计标准化和规范化
机械识图是机械行业中标准化和规范化的基础。通过规范的机械图纸，可以确保不同制造环节的协调和一致性，提高产品的可靠性和稳定性。 3. 常用的机械图纸符号
机械图纸中使用了许多特定的符号和标记来表示不同的元素和特性。以下是一些常用的机械图纸符号：
3.1. 尺寸标注
尺寸标注是机械图纸中非常重要的一部分，用于表示零件的尺寸和几何要求。常见的尺寸标注符号包括直径符号、尺寸线、箭头等。
3.2. 表面粗糙度符号
表面粗糙度符号用于表示零件表面的光洁度和粗糙程度。常见的表面粗糙度符号包括Ra、Rz、Rmax等。
3.3. 螺纹符号
螺纹符号用于表示螺纹的类型、规格和方向。常见的螺纹符号包括内螺纹符号、外螺纹符号等。 3.4. 表示方法符号
表示方法符号用于表示特殊的加工方法和要求。常见的表示方法符号包括切削加工符号、焊接符号、装配符号等。
4. 机械图纸绘制步骤
绘制准确的机械图纸需要遵循一定的步骤和规范。以下是机械图纸绘制的基本步骤：
