姚仪® CMC浙制02810232
XMT* 808系列
智能温度控制仪表
使用说明书 （万能输入）
余姚市长江温度仪表厂
余姚市工易仪表有限公司
万能输入版本2007 姚仪R余姚市工易仪表有限公司目 录
目 录………………………………………………………………………………… ―1― 安全注意标志 ………………………………………………………………………………… ―3― 第一章 概述 ………………………………………………………………………………… ―3―
第二章 技术指标 …………………………………………………………………………… ―4―
2.1输入规格………………………………………………………………………… ―4―
2.2测量精度………………………………………………………………………… ―4―
2.3响应时间………………………………………………………………………… ―4―
2.4调节方式………………………………………………………………………… ―4―
2.5输出规格………………………………………………………………………… ―4―
2.6通 讯 ………………………………………………………………………… ―4―
2.7报警功能………………………………………………………………………… ―4―
2.8隔离耐压………………………………………………………………………… ―4―
2.9手动功能………………………………………………………………………… ―4―
2.10电源供电……………………………………………………………………… ―4―
2.11工作条件……………………………………………………………………… ―5―
2.12产品认证……………………………………………………………………… ―5―
第三章 产品选型 ……………………………………………………………………… ―5―
3.1型号意义 ……………………………………………………………………… ―5―
2011版
XMZ/T/B－6000系列
智能数字显示控制变送仪
Intelligent Digital Transmitter/Controller
使 用 手 册
Operation Instruction
全电脑数字自动调校
全开放内部参数设定
万能分度号输入选择
单屏大LED数码显示
模拟变送输出选择
多种控制模式选择
XMZ/T/B-6000
目录
一、功能特点和技术参数 .................................................................................................................... 1
二、订货选型表 ................................................................................................................................... 1
三、输入信号与输出信号设置 ............................................................................................................. 2
四、安装接线 ....................................................................................................................................... 4
五、面板显示说明 ............................................................................................................................... 5

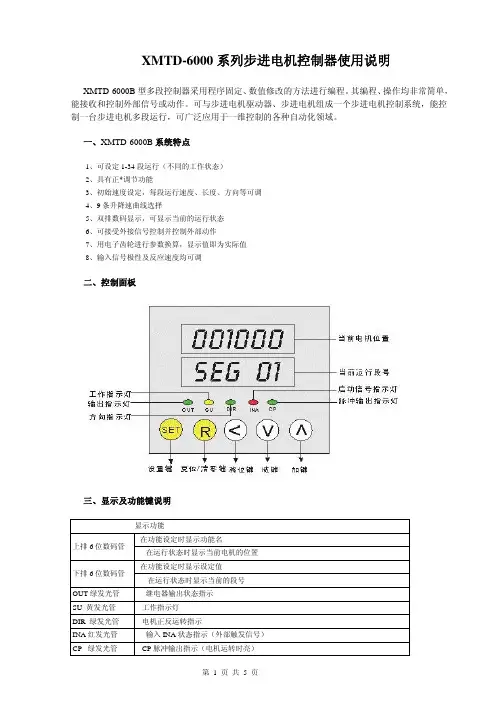

第 1 页 共 5 页 XMTD-6000系列步进电机控制器使用说明 XMTD-6000B型多段控制器采用程序固定、数值修改的方法进行编程。其编程、操作均非常简单，能接收和控制外部信号或动作。可与步进电机驱动器、步进电机组成一个步进电机控制系统，能控制一台步进电机多段运行，可广泛应用于一维控制的各种自动化领域。 一、XMTD-6000B系统特点 1、可设定1-34段运行（不同的工作状态） 2、具有正*调节功能 3、初始速度设定，每段运行速度、长度、方向等可调 4、9条升降速曲线选择 5、双排数码显示，可显示当前的运行状态 6、可接受外接信号控制并控制外部动作 7、用电子齿轮进行参数换算，显示值即为实际值 8、输入信号极性及反应速度均可调 二、控制面板 三、显示及功能键说明 显示功能 上排6位数码管 在功能设定时显示功能名 在运行状态时显示当前电机的位置 下排6位数码管 在功能设定时显示设定值 在运行状态时显示当前的段号 OUT绿发光管 继电器输出状态指示 SU 黄发光管 工作指示灯 DIR 绿发光管 电机正反运转指示 INA红发光管 输入INA状态指示（外部触发信号） CP 绿发光管 CP脉冲输出指示（电机运转时亮） 第 2 页 共 5 页 有的功能键为复合键，在不同的工作状态时显示不同的功能。 1、 为设定键和确认键：在停止状态下，按 可进入设定状态，在功能设定状态按 表示数据已确认并进入下一功能设定。 2、 为复位键：在非设定状态下按 可复位电机，在手动运行模式下按 可设置原点，处于设定状态时按 可退出设定状态. 3、 为减键：在设定状态时减少设定值，在非设定状态时按 键启动连续运行、再次按 键停止连续运行。在手动状态时，按 键电机反转 4、 为加键：在设定状态时按 可增加设定值。在停止状态时按 运行当前段。在手动状态时，按 电机正转。 四、功能设定 上电后处于停止状态，上排数码显示当前位置，下排数码显示当前运行段号。按设定键 ，进入功能设定。每按一次设定键，依次循环出现如下图所示功能： 具体功能操作如下： 第 3 页 共 5 页 手动模式运行： 在停止时按 键进入手动模式,上排显示“Hand”，下排显示“d1r”，按住 键不放，电机正转运行,放开停止,按 键不放,电机反转运行,放开停止.当前状态下按 设置机械原点当前值清零,按 键退出手动模式。 起动速度设定： 在停止时按 键进入设置模式,每按一次 键,进入下一级菜单,当上排数码管显示“SPPS”，当前菜单为起动速度设定菜单,下排数码显示为启动频率，通过按 键或 键，设定到所需启动频率，设置完成按 进入下一级菜单设定或按 结束参数设定返回工作界面。 加速曲线设定： 在停止时按 键进入设置模式,每按一次 键,进入下一级菜单,当上排数码管“RISE”为加速曲线设定，可设定为0至9。步进电机在速度（一定负载或惯性下）不能直接起动，故要从较小的速度起动并加速至设定运行速度，加速度设定为0时，加速度最大，当为9时，加速度最小，此设定值应根据负载轻重和最高运行速度合理选择，使系统运行又快又稳。（负载大时，加速度应小，负载轻时，加速度可大）。 运行段数设定： 上排数码显示“SEG”，下排显示为设定所需运行段数，即电机在工作中不同的工作方式数,最多为34段。（每段需分别设定方向、运行速度、运行长度、等待时间）。 电子齿轮设定： 上排为符号EG;下排显示“X.XXXX”，即步进电机加10000个脉冲工件运行的角位移XXXX（度）或线位移XXXXmm，（也就是10000个脉冲当量）。此参数仅与传动系统结构、驱动器的细分数及步进电机的步距角有关，因此此参数仅需设定一次，默认值1.0000即一个脉冲对应一个步进角。 说明电子齿轮的换算: 要发送的脉冲数 = 设定长度(L) * (10000/电子齿轮设定值) 循环首段号： 上排数码显示“cyc 1”，下排为所设定循环首段号，即循环起始段的工作段号，从0－33。 循环末段号： 上排数码显示“cyc 2”，下排为所设定循环末段号，即循环最后段的工作段号，从0－33（此值应大于等于循环首段号。若等于循环首段号，则为单段循环）。 循环次数设定： 上排数码显示“cyc n”，下排为所设定循环首段至循环末段循环运行的次数，从0－60000，当设定为0时，无限制循环，当在正常状态时上排显示累计值。 电机方向设定： 第 4 页 共 5 页 上排数码显示“Dir XX”，其中“XX”为当前的段号，若当前段号为2，XX即为02，以下类同。可设定为0、1、2、3，其对应于电机方向控制输出端DIR的关系见下表 电机方向设定值 电机运行方向 相应情况说明 0 正 转 步进电机按设定方向运行当前段停止后，受外部起动信号NEAR端控制启动。 1 反转 2 正 转 步进电机运行不受外部信号NEAR控制。 3 反转 运行速度设定：上排数码显示“PPS XX”，下排显示设定值“XXXXXX” 。 运行长度设定： 上排数码显示“L XX”，下排显示设定值“XXXXXX”。 等待时间设定： 上排数码显示“DL XX”，下排显示设定值“XX.XXX”(s)，从0.001秒至60.00秒。当设定值为0.000秒时，当前段运行停止后由外部起动信号端INA控制，由高电平到电平触发而进入下一个运行段。当设定值大于0.00秒时，则当前段运行停止后等待所设定的时间进入下一个运行段。 五、典型的工作方式图 1、 工作方式A 工作方式A参数设定：设定”SEG”=2, “cyc 1”＝01,cyc 2=01,”cyc n”=A,即完成01段A次循环。 2、 工作方式B 注工作方式B参数设定：设定SEG=N，cyc 1=01 ,cyc 2=N, cyc n=A,即完成01段至N段A次循环。 3、 工作方式C 工作方式C参数设定：设定“SEG＝N＋1“，cyc 1=01，cyc 2=N，cyc n=A,即完成从01段到N段A第 5 页 共 5 页 次循环，再运行N＋1段。 4、 工作方式D 工作方式D参数设定：设定“SEG＝N＋1“，cyc=M,cyc 2=N,cyc n=A,即完成从M段到N段A次循环，再运行N＋1段 接线端子定义: AC220V 交流电源输入，连接220V交流电 10.11脚 为继电器常开触点。 RUN 外部控制信号输入口, 低电平有效，外部起动信号 STOP 外部控制信号输入口, 低电平有效，外部停车信号 RESET 外部控制信号输入口, 低电平有效，外部复位信号 CP 脉冲输出端，接驱动器CP端 DIR 方向输出端，接驱动器DIR端 5V 输出信号公共阳端，可直接与驱动器电源(+5V)信号正端相连 GND 直流电源12VDC、5VDC负极 12V 直流电源DC 12V正极，供外接传感器使用，电流限50mA以内 安装尺寸 （开孔尺寸67x67）

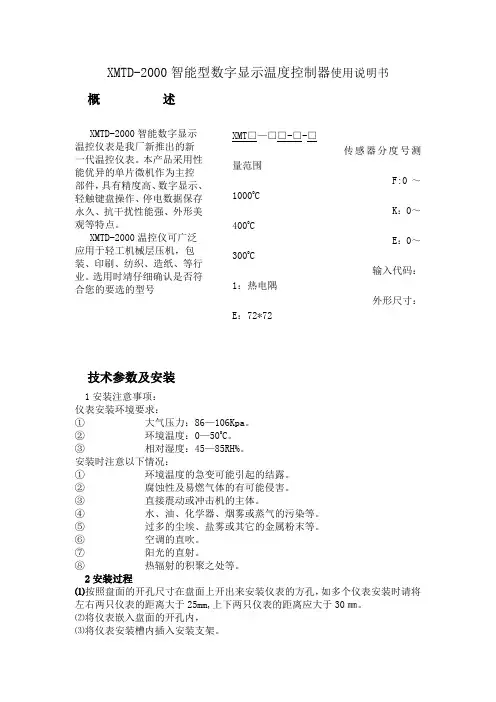

XMTD-2000智能型数字显示温度控制器使用说明书
概 述
XMTD-2000智能数字显示温控仪表是我厂新推出的新一代温控仪表。本产品采用性能优异的单片微机作为主控部件，具有精度高、数字显示、轻触键盘操作、停电数据保存永久、抗干扰性能强、外形美观等特点。
XMTD-2000温控仪可广泛应用于轻工机械层压机，包装、印刷、纺织、造纸、等行业。选用时靖仔细确认是否符合您的要选的型号 XMT□—□□-□-□
传感器分度号测量范围
F:0～10000C
K：0～4000C
E：0～3000C
输入代码：1：热电隅
外形尺寸：E：72*72
技术参数及安装
1安装注意事项：
仪表安装环境要求：
① 大气压力：86—106Kpa。
② 环境温度：0—500C。
③ 相对湿度：45—85RH%。
安装时注意以下情况：
① 环境温度的急变可能引起的结露。
② 腐蚀性及易燃气体的有可能侵害。
③ 直接震动或冲击机的主体。
④ 水、油、化学器、烟雾或蒸气的污染等。
⑤ 过多的尘埃、盐雾或其它的金属粉末等。
⑥ 空调的直吹。
⑦ 阳光的直射。
⑧ 热辐射的积聚之处等。
2安装过程
⑴按照盘面的开孔尺寸在盘面上开出来安装仪表的方孔，如多个仪表安装时请将左右两只仪表的距离大于25mm,上下两只仪表的距离应大于30㎜。
⑵将仪表嵌入盘面的开孔内，
⑶将仪表安装槽内插入安装支架。
⑷推紧安装支架，使仪表与盘面结合牢固，再拧紧螺钉。
3主要技术性能
① 测量精度：0.5%±1dig;
② 电源电压:220VAC;
