OSI七层协议

一，应用层

TELNET

FTP

TFTP

SMTP

SNMP

HTTP

BOOTP

DHCP

二：表示层

文本：ASCII，EBCDIC

图形：TIFF，JPEG，GIF，PICT

声音：MIDI，MPEG，QUICKTIME

三：会话层

NFS

SQL

RPC

X-WINDOWS

ASP（APPTALK会话协议）

SCP

四：传输层

TCP/IP----TCP和UDP

NOVELL---IPX

SPX

五：网络层

IP

IPX

六：数据链路层

以太网

IEEE802.3

令牌环

IEEE802.5

HDLC

PPP

七：物理层

10BASE T

10BASE TX

V.35

RS-232

1、物理层

 传输介质

有线、无线

 物理层功能

 OSI最底层，负责实际或原始的数据“位（Bit）” 传送，通过传输介质将比特流由一个节点传向另一个节点。节点设备通常分为DTE与DCE两大类，DTE为用户端接设备，DCE为数据控制设备。

 四个基本特性

该层协议的功能是定义网络物理设备的接口，物理层标准要给出关于物理接口的四个特性机械特性、电气特性、功能特性和规程特性

所谓机械特性说明接口所用接线器的形状和尺寸、引线数目和排列、固定和锁定装置等。

电气特性说明在接口电缆的哪条线上出现的电压应为什么范围。

功能特性说明某条线上出现的某一电平的电压表示何种意义。

规程特性是说明对于不同功能的各种可能事件的出现顺序。  物理层协议（可以从典型接口RS232C串行接口理解物理层协议的意义）

 RS232C串行接口；（我们可以看到RS232C串行接口的大小、针脚的排列、形状等等这些反映它的机械特性；电气特性如采用负逻辑，逻辑0相当于对信号地线有+5——+15的电压，而逻辑1相当于对信号地线有-5——-15的电压；功能特性指RS232C串行接口每个管脚什么意义如反应管脚发送、接收、接地等；规程特性指双方通信时的应答信号，什么样的时序关系。了解了RS232C对物理层协议就有一个了解）

 RS449（物理层协议除了RS232C还有其他如RS449）

2、数据链路层数据链路层定义与功能

 链路以及数据链路的定义（链路就是一条无源的点到点的物理线路段，中间没有任何其他的交换节点。在进行数据通信时，两个计算机之间的通路往往是由许多的链路串接而成的。数据链路则除了必须有一条物理线路外，还必须有一些必要的规程来控制这些数据的传输）

 数据链路层的四个功能

成帧（按照一定的规则形成一个数据单元，然后在物理层上进行传输）、差错检测和纠错（物理层传送过来的比特流它要检查是不是出错，出现错误怎么进行纠正）、流量控制（在通信的双方，当有一方尤其是发送方发送速度过快的时候，如何控制它，不要过快使得接收方接收不下来）和介质访问控制（物理层传输介质是不一样的，介质不同的时候，如何针对物理层的不同介质，有不同的访问方法）

 数据链路层协议基本原理

 面向字符型规程（传输单位按照字符来进行）和面向比特型规程（变成一位一位的比特流来进行传输）

 异步协议和同步协议

（数据链路层一个比较重要的概念是滑动窗口，滑动窗口一是为了错误检测、也是为了流量控制）

 滑动窗口基本原理（此处可以通过黑板演示，以增强效果）

 1比特滑动窗口协议

 发送窗口=1,接收窗口=1（每发送完一位，它要等待接收窗口对它有个回答它才接着发送下一位）

 后退n协议  发送窗口=k,接收窗口=1（接收窗口是一位一位接收，发送窗口可以发送很多位，但是当出错的时候，发送窗口要把以前发送过的要重新再发送一边）

 选择重传协议

 发送窗口>=接收窗口>1（接收方允许发送方在一个确认到达之前发送w个数据单元（窗口的尺寸）。当数量已经等于w（窗口被填满）时，发送方必须停止发送，直到接收方对发出的前m个数据单元（1<=m<=w）进行了应答从而使窗口向前滑动了m时才可以继续发送。数据单元编号模数n>=2w,即窗口的最大值w<=n/2。出错时只要发送出错的帧）

 HDLC基本原理（数据链路层典型代表）

 2种配置：非平衡配置和平衡配置

 3种方式:正常响应方式、异步响应方式和异步平衡费方式

 HDLC的帧结构

 信息帧

 监控帧

 无编号帧  HDLC的信息交换控制过程：建立数据链路，进行数据链路的维持（传输数据），最后释放数据链路。

 滑动窗口机制进行流量控制

 差错检验方法

 差错检测码

 奇偶校验码

 循环冗余码

 差错校正码

 海明码

 海明不等式：为了能检测并纠正一位错，信息位数k与校验位数r必须满足如下不等式：

k+r<2r-1

3、网络层与X.25

网络层基本功能

网络层功能：路由控制、拥塞控制、异种网络的互连、分组生成。

网络层提供的服务 面向连接（如：X.25）和面向无连接

路由选择

非自适应路由选择策略和自适应路由选择策略。非自适应路由策略的优点是简单、开销小，但不能适应网络变化。自适应路由策略的优点是能够根据网络当前的状态来选择最佳路由，但开销较大。

拥塞控制

开环：通过良好的设计来避免拥塞出现，确保问题在一开始就不会发生。

闭环：建立在反馈概念之上。（就是有一种控制拥塞的方式，当出现拥塞时通过适当调整避免）

分组交换工作原理及其特性

虚电路：预先建立一条逻辑电路

数据报：每个分组的传输被单独处理

比较：额外开销（数据报方式要大些因为它要加上网络层的地址）、顺序交付（虚电路可以、数据报不可以）、路由健壮性（数据报好些）、拥塞控制（虚电路好些）

路由算法 非自适应路由选择算法

固定路由选择算法

分散通信量法

扩散法

随机走动法

自适应路由选择算法

分布式路由选择策略

距离向量：RIP

链路状态：OSPF

X.25协议

体系结构

分三层，对应OSI的下三层

X.25连接的三个阶段

呼叫建立、数据传输和呼叫清除

与帧中继比较（帧中继将X.25协议简化，随着底层通信质量的提高X.25已被帧中继所取代） 小结

 本次课程讲述了7层网络体系的低三层

 物理层的理解主要从4个特性去理解，即机械特性、电气特性、功能特性和规程特性；一个最典型的例子是RS-232C。

 数据链路层的功能是保证链路的点对点传输，数据链路层的的协议就是对接收的数据进行检错、纠错；其控制机制就是检错后丢弃重发，为控制链路的流量保证收发双方的同步，出现了滑动窗口协议。

 网络层的主要功能是数据分组的路由选择和流控。网络层提供两种类型的服务：无连接方式和面向连接方式。路由算法是网络层的核心内容，路由算法控制策略可分为两大类：非自适应路由选择策略和自适应路由选择策略。

 X.25协议是包括了低三层的标准协议，但随着底层通信质量的提高，X.25已被帧中继所取代。

合集下载

OSI七层模型和TCPIP模型及对应协议(详解)

OSI七层模型和TCPIP模型及对应协议(详解)

OSI七层模型和TCPIP模型及对应协议（详解）

1.OSI七层模型

OSI（Open Systems Interconnection）七层模型是国际标准化组织（ISO）制定的一种网络体系结构模型，将计算机网络的功能划分为七个层次，每个层次负责不同的任务。这些层次从底层到顶层分别为：物理层、数据链路层、网络层、传输层、会话层、表示层和应用层。

-物理层：负责传输比特流，即原始的0和1的比特流。

-数据链路层：将物理层传输的数据流划分为数据帧，并在物理传输媒介上发送和接收数据帧。

-网络层：负责通过不同网络节点进行数据的路由和转发，实现数据包的传输。

-传输层：负责端到端的通信连接，在传输过程中确保数据的可靠传输和错误控制。

-会话层：负责建立、管理和终止应用程序之间的通信会话。

-表示层：负责数据的格式化和解码、加密和解密，确保接收方能够正确理解发送方的数据。

-应用层：提供用户与网络的接口，支持各种应用程序的网络访问和通信。

2.TCP/IP模型 TCP/IP模型是一种通信协议体系结构，目前是互联网的基础协议。TCP/IP模型由四个层次构成，分别为网络接口层、互联网层、传输层和应用层。

-网络接口层：负责将数据帧从物理层传输到网络层，并对数据进行分割和重组。

-互联网层：负责将数据包从源主机传输到目的主机，包括IP协议、ARP协议和ICMP协议等。

-传输层：负责数据的可靠传输和错误控制，包括TCP（传输控制协议）和UDP（用户数据报协议）等。

-应用层：提供用户与网络的接口，支持各种应用程序的网络访问和通信，包括HTTP、FTP、SMTP等协议。

3.OSI七层模型和TCP/IP模型的对应关系及协议：

-OSI的物理层对应TCP/IP的网络接口层，协议包括以太网、Wi-Fi等。

-OSI的数据链路层对应TCP/IP的网络接口层，协议包括以太网、Wi-Fi等。

-OSI的网络层对应TCP/IP的互联网层，协议包括IP、ARP、ICMP等。

OSI网络结构的七层模型

OSI网络结构的七层模型

OSI网络结构的七层模型

OSI（开放系统互连）网络结构是由国际标准化组织提出的一个理论模型，用于描述计算机网络中通信协议的层次结构。它将网络通信分为七个不同的层次，每个层次具有不同的功能和责任。以下是对每个层次的详细解释。

第一层：物理层（Physical Layer）

物理层是OSI模型的最低层，负责传输原始的二进制数据，通过物理介质来传输比特流。它定义了电气、机械和功能接口标准，包括电压等级、物理连接、物理拓扑和物理设备的规范。

第二层：数据链路层（Data Link Layer）

数据链路层主要负责将物理层提供的比特流划分成数据帧，并在相邻节点之间进行可靠的传递。它提供错误检测和纠正机制，确保数据的可靠传输。此外，它还处理访问控制，协调多个设备访问共享媒体，并处理成帧、透明传输以及流量控制等任务。

第三层：网络层（Network Layer）

网络层主要负责在不同网络之间提供转发和路由功能，使数据能够通过多个网络节点传输到目标地址。它定义了一些协议，如IP（Internet协议），用于将数据分组分发到合适的路径，并实现包括拥塞控制、差错控制以及路由选择等功能。

第四层：传输层（Transport Layer） 传输层主要负责为进程之间提供端到端的通信服务。它通过端口号标识主机上运行的不同应用程序，并负责将数据流分成合适的大小块，并在不同主机之间的进程之间进行可靠传输。

第五层：会话层（Session Layer）

会话层负责建立、管理和终止会话，使不同主机上的应用程序能够进行通信和交流。它提供了对话控制，允许应用程序在两个节点之间建立会话，并提供同步点和重启功能以实现数据的可靠传输。

第六层：表示层（Presentation Layer）

表示层主要负责处理数据在不同主机之间的转换和编码。它负责数据的格式化、编码和解码，以便不同系统能够正确地解释和理解数据。

第七层：应用层（Application Layer）

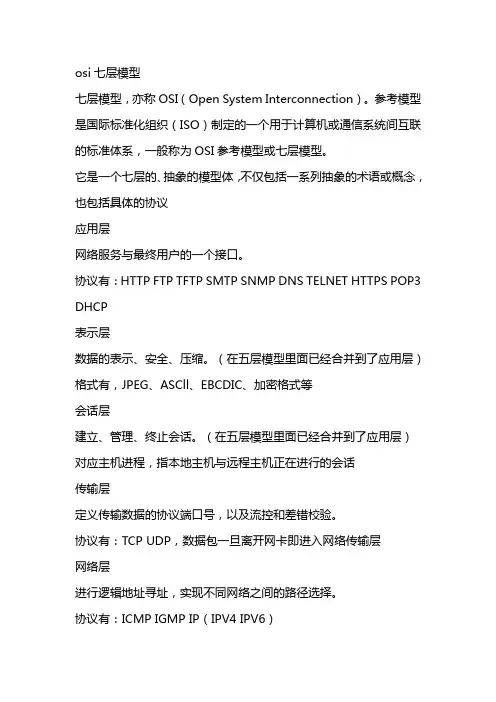

osi七层模型
