门禁控制器操作说明书目录第一章产品简介 (1)第二章功能参数 (1)第三章门禁控制器图文介绍 (3)3.1 RS485联网单门门禁控制器 (3)3.2 TCP/IP网络单门门禁控制器 (5)3.3 RS485联网双门门禁控制器 (7)3.4 TCP/IP网络双门门禁控制器 (9)3.5 RS485联网四门门禁控制器 (11)3.6 TCP/IP网络四门门禁控制器 (13)第四章门禁系统的网络结构图 (15)第五章门禁设备的安装 (15)5.1 施工布线 (16)5.2 门禁控制器的安装 (16)5.3 读卡器的安装与连接 (17)5.4 电锁及锁电源的安装与连接 (17)5.5 出门按钮的安装与连接 (17)第六章门禁系统的调试 (18)6.1 门禁软件的安装 (18)6.2 调试网络通讯 (18)6.3 调试门禁控制单元 (19)6.4 用户注册（发卡授权）流程 (19)第七章门禁系统调试中的常见问题 (20)第八章维护常识 (21)第九章服务承诺 (22)第一章产品简介门禁系统采用基于32位嵌入式ARM7处理器，技术领先，运行快，质量好，性能优，功能全，大容量。
支持TCP/IP网络和RS485联网通信，质量非常稳定，全部采用光电技术，输入输出光电隔离，防止烧板，防止外围干扰，联线更远。
支持所有Wiegand格式读卡器，连线距离可达500米。
多种功能随你选，特殊功能可定做，提供ODM服务，提供二次开发包。
智能门禁管理系统，由门禁管理中心和N个门禁控制单元组成，每个门禁控制单元包括：门禁控制器、前端感应设备、电子门锁、出门按钮，以及门磁、红外感应、报警等。
支持C/S软件架构，系统除了门禁的基本功能外，协议扩展灵活，具有保安，监控功能，广泛应用于智能门禁、电子监控、保安及数据采集等应用系统。
附送光盘内容：门禁管理软件及操作说明书，安装与调试规范说明书，门禁控制器说明书等。

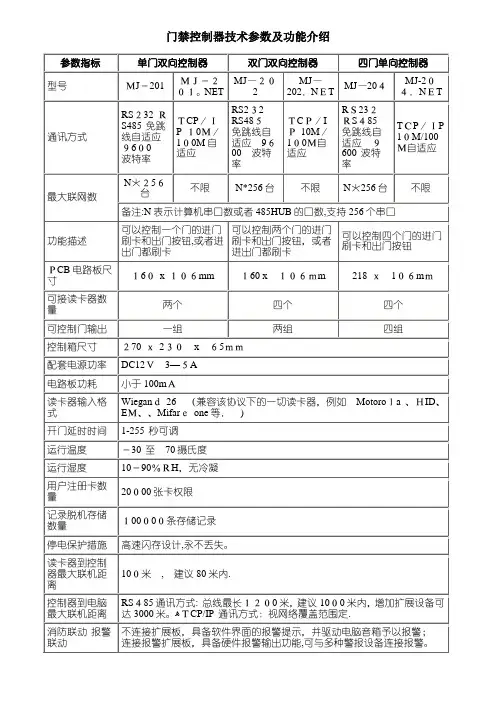

第二章功能参数用户数量：2.5万用户存储记录数：5万条通讯方式●RS485联网通讯和TCP/IP网络通讯两种方式多种开门方式●刷卡开门●刷卡+ 用户密码开门，用密码读卡器●ID号+ 密码开门，即取用户标识的后四位数字+ 四位用户密码，共八位密码开门●远程开门，通过门禁管理中心的软件开门●多卡认证开门，可设定最多2---8个用户一起参与联动开门消防联动●当探测到火警信号时，所有门自动打开防遣返●重要区域必须遵循一进一出限制，可支持单门防遣返，多门防遣返，一进多出防遣返用户时段●节假日40天（每个门户）●工作日时段4组；每组工作日和非工作日可设定4个不重复交叉的时间段●星期时段16组，每组可分别设定星期一至星期天，每天可设定6个不重复交叉的时间段设置用户时段●受星期时段控制●受工作日时段控制●特权控制（不受任何时间限制）门常开、门常闭及门磁、红外监控时段●设置不同时段的门常开●设置不同时段的门常闭●设置不同时段的红外线监控●设置不同时段的门磁监控技术参数●RS485联网单门控制器接线示意图第三章门禁控制器图文介绍3.1 RS485联网单门门禁控制器接口配置有：二个RS485通讯，一进一出二个读卡器，一个出门按钮，一个门磁，一个红外，一个消防联动，一个电锁继电器，一个报警继电器●RS485联网单门控制器的产品外观指示灯说明：POWER（红灯）：电源指示灯（常亮）LED_RUN（绿灯）：正常运行指示灯（慢闪）LED_485（黄灯）：正常通讯指示灯（快闪）主板尺寸：170mm×115mm×1.6mm●RS485联网单门控制器接线端子的定义●TCP/IP网络单门控制器接线示意图3.2 TCP/IP网络单门门禁控制器接口配置有：一个TCP/IP通讯，二个RS485通讯，一进一出二个读卡器，一个出门按钮，一个门磁，一个红外，一个消防联动，一个电锁继电器，一个报警继电器●TCP/IP网络单门控制器的产品外观指示灯说明：POWER（红灯）：电源指示灯（常亮）LED_RUN（绿灯）：正常运行指示灯（慢闪）LED_485（黄灯）：正常通讯指示（快闪）主板尺寸：170mm×115mm×1.6mm●TCP/IP网络单门控制器接线端子的定义3.3 RS485联网双门门禁控制器接口配置有：二个RS485通讯，二进二出四个读卡器，二个出门按钮，二个门磁，一个消防联动，二个电锁继电器，二个报警继电器●RS485联网双门控制器的产品外观指示灯说明：POWER（红灯）：电源指示灯（常亮）LED_RUN（绿灯）：正常运行指示灯（慢闪）LED_485（黄灯）：正常通讯指示（快闪）主板尺寸：195mm×125mm×1.6mm●RS485联网双门控制器接线端子的定义3.4 TCP/IP网络双门门禁控制器接口配置有：一个TCP/IP通讯，二个RS485通讯，二进二出四个读卡器，二个出门按钮，二个门磁，一个消防联动，二个电锁继电器，二个报警继电器●TCP/IP网络双门控制器的产品外观指示灯说明：POWER（红灯）：电源指示灯（常亮）LED_RUN（绿灯）：正常运行指示灯（慢闪）LED_485（黄灯）：正常通讯指示（快闪）主板尺寸：195mm×125mm×1.6mm●TCP/IP网络双门控制器接线端子的定义3.5 RS485联网四门门禁控制器接口配置有：一个TCP/IP通讯，二个RS485通讯，四个进门读卡器，四个出门按钮，一个消防联动，四个电锁继电器●RS485联网四门控制器的产品外观指示灯说明：POWER（红灯）：电源指示灯（常亮）LED_RUN（绿灯）：正常运行指示灯（慢闪）LED_485（黄灯）：正常通讯指示（快闪）主板尺寸：195mm×125mm×1.6mm●RS485联网四门控制器接线端子的定义3.6 TCP/IP网络四门门禁控制器接口配置有：一个TCP/IP通讯，二个RS485通讯，四个进门读卡器，四个出门按钮，一个消防联动，四个电锁继电器●TCP/IP网络四门控制器的产品外观指示灯说明：POWER（红灯）：电源指示灯（常亮）LED_RUN（绿灯）：正常运行指示灯（慢闪）LED_485（黄灯）：正常通讯指示（快闪）主板尺寸：195mm×125mm×1.6mm●TCP/IP网络四门控制器接线端子的定义第四章门禁系统的网络结构图4.1 RS485联网通讯结构图备注：RS485方式最多支持255个控制器，采取“手牵手式”的总线结构，坚决杜绝星型连接和分叉连接，使用0.5平方毫米以上的4芯双绞屏蔽网线。
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==博客大容量感应卡门禁说明书安装接线图篇一：感应卡门禁控制器感应卡门禁控制器使用说明书1感谢您购买感应卡门禁控制器，在使用本设备之前，请您详细阅读使用说明书，并严格按照说明书中要求操作。
1功能和技术参数 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 1.10 1.11 1.12适用范围：对单个门实施双向读卡或单向读卡门禁控制控制门个数：1个外接读卡器类型及数量：标准weidand26格式读卡器2台有效卡数量：10,000张卡号识别能力：8位卡号+4位密码特权卡数量：50张（特权卡：不受开门方式时区管制，一律采用读卡开门的感应卡）编程方式：键盘或微机开门方式：常闭、卡、通用密码、卡+通用密码、常开、卡或通用密码、双卡开门方式时区：每日50段门磁检测方式：门磁状态异常报警、门磁状态异常不报警（门磁状态异常：门超时未关或强制开启门）门磁检测方式时区：每日50段设备接口：a) 电控锁：继电器通断信号控制电控锁 b) 报警器：电平信号控制报警器 c) 门磁：具有门磁接口d) 出门开关：具有出门开关接口1.13 1.14 1.15具有检测控制器拆除报警、门磁状态异常报警、胁迫码报警、N次错误密码报警功能具有自检门磁功能：当该控制器所连接门磁没有闭合时，控制器不发出开锁指令（用于多门互锁）具有 1.15.1 1.15.2 1.16暂态型门禁方式：有效卡或输入正确密码，锁开启，自动计时，到设定的闭锁时间后，锁关闭自保持型门禁方式：有效卡或输入正确密码，锁开启，再次读取有效卡或正确密码后，锁关闭工作电源：21.17 1.18 1.19 通讯接口： RS232（02型）或RS422（04型）脱机门禁事件记录： 65，000条外型尺寸：135mm×94mm×25mm5 6运行：3安装：详细安装说明请参照安装接线图6.1开机：开始通电运行时，控制器的蜂鸣器会发出“嘟、嘟、嘟??”八声指示音，表示控制器通电运行正常，此时控制器的液晶显示屏上会显示日期、时间等信息。
