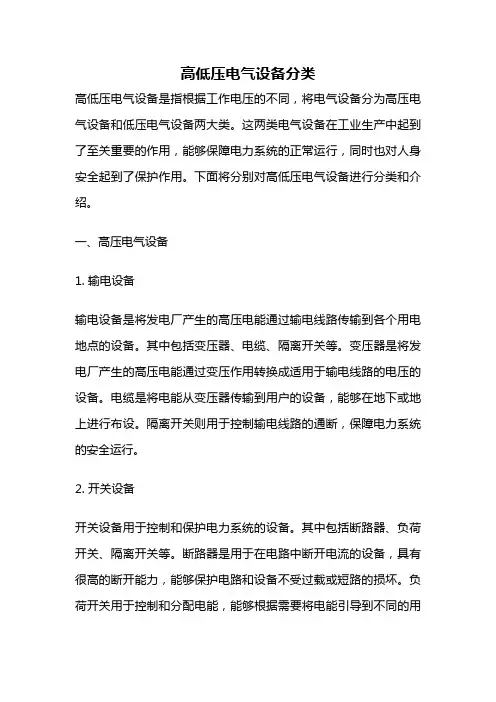

高低压电气设备分类高低压电气设备是指根据工作电压的不同，将电气设备分为高压电气设备和低压电气设备两大类。
这两类电气设备在工业生产中起到了至关重要的作用，能够保障电力系统的正常运行，同时也对人身安全起到了保护作用。
下面将分别对高低压电气设备进行分类和介绍。
一、高压电气设备1. 输电设备输电设备是将发电厂产生的高压电能通过输电线路传输到各个用电地点的设备。
其中包括变压器、电缆、隔离开关等。
变压器是将发电厂产生的高压电能通过变压作用转换成适用于输电线路的电压的设备。
电缆是将电能从变压器传输到用户的设备，能够在地下或地上进行布设。
隔离开关则用于控制输电线路的通断，保障电力系统的安全运行。
2. 开关设备开关设备用于控制和保护电力系统的设备。
其中包括断路器、负荷开关、隔离开关等。
断路器是用于在电路中断开电流的设备，具有很高的断开能力，能够保护电路和设备不受过载或短路的损坏。
负荷开关用于控制和分配电能，能够根据需要将电能引导到不同的用电设备上。
隔离开关则用于隔离电源和负载，用于维护和检修电力系统。
3. 保护设备保护设备用于监测电力系统的运行状态，一旦发生故障能够迅速切除故障电路，保护电力设备和人身安全。
保护设备包括过电流保护、接地保护、过压保护等。
过电流保护用于监测电流的大小，一旦电流超过额定值，能够迅速切断电路。
接地保护用于监测电力设备是否发生接地故障，一旦发生接地故障，能够迅速切除故障电路。
过压保护用于监测电压的大小，一旦电压超过额定值，能够切断电路，保护设备不受损坏。
二、低压电气设备1. 配电设备配电设备用于将高压电能转换成适用于各个用电设备的低压电能。
其中包括低压变压器、配电柜、电力仪表等。
低压变压器是将高压电能通过变压作用转换成适用于低压用电设备的电压。
配电柜用于对电能进行分配和控制，能够将电能引导到不同的用电设备上。
电力仪表用于测量电能的大小和质量，能够提供给用户实际的用电信息。
2. 控制设备控制设备用于控制和调节电力系统的运行。
低压电气设备概述引言低压电气设备是指在额定电压不超过1000V的交流电网或直流电网中，用于传输、分配、控制和保护电能的设备。
在电力系统中，低压电气设备的重要性不言而喻，它们的安全和可靠性直接关系到电力系统的稳定运行和用户用电的质量。
本文将从低压电气设备的定义、分类、特点和应用等方面进行概述，以帮助读者对该设备有更深入的了解。
定义低压电气设备是指在额定电压不超过1000V的交流电网或直流电网中，用于传输、分配、控制和保护电能的设备。
它们包括电力配电柜、断路器、接触器、继电器、开关、插头插座等多种设备。
这些设备在工业、建筑、民用及交通等领域都有广泛的应用。
分类低压电气设备可以根据其功能和用途进行分类。
以下是几种常见的分类方式：按功能分类1.输电设备：如电力变压器、配电柜、开关设备等，用于实现电能的传输和分配。
2.控制设备：如触摸屏、可编程逻辑控制器（PLC）、人机界面（HMI）等，用于实现对电力系统的控制。
3.保护设备：如断路器、漏电保护器、过电压保护器等，用于保护电力系统和用户设备的安全。
按用途分类1.工业领域：在工业生产中，低压电气设备用于电机控制、停电保护、照明和自动化控制等方面。
2.建筑领域：在建筑中，低压电气设备用于照明、空调、电梯、消防系统等方面。
3.民用领域：在民用家庭中，低压电气设备用于照明、家电、插座等方面。
4.交通运输领域：在交通系统中，低压电气设备用于信号灯、电动车辆充电桩、电气控制系统等方面。
低压电气设备具有以下特点：1.高安全性：低压电气设备经过严格的设计和测试，能够在正常使用和异常情况下保证电力系统的运行安全。
2.低损耗：低压电气设备采用高效的电子元器件和优化的设计，能够降低能量的损失和浪费。
3.高可靠性：低压电气设备经过长期的实践验证，具有良好的运行稳定性和可靠性，能够在长时间连续工作中保持良好的性能。
4.易于维护：低压电气设备的模块化设计和智能化管理，使得维护更加方便快捷，能够及时发现和排除故障。
低压电⽓设备有哪些常见的低压电器有断路器、熔断器、接触器、各种开关按钮、启动器、电磁铁电磁阀电阻器、继电器，等等都是⽐较常⽤的。
低压配电房⽤来接受与分配低压市电和备⽤油机发电机电源。
低压配电系统中的电⽓设备包括低压交流配电屏、交流稳压器、电容补偿柜、油机发电机组控制屏、市电油机转换屏等设备。
低压电器是低压配电设备或装置的重要组成部分。
低压电器是指⽤于额定电压交流 1200V或直流1500V及以下，在供电系统中起控制、保护、测量、转换和调节作⽤的电器。
按低压电器在电路中所处的地位和作⽤，可将低压电器分为主电路开关电器、辅助电路幵关电器和控制电器。
其中主电路开关电器包括隔离器、⼑开关、熔断器、断路器、接触器等，⽽辅助电路开关电器和控制电器包括控制继电器等。
（1）交流低压配电屏 低压配电屏主要⽤来进⾏受电、计量、控制、功率因数补偿、动⼒馈电、照明馈电等，主要产品有PGL、GCS、GCK、GCL及GGD等系列开关柜，以及国外引进产品和合资⽣产的低压开关柜-近年来配电⾏业已通过统⼀标准，统⼀颁发型号和组织统⼀设计等办法，使低压配电产品组织系统化、科学化⽽便于⽤户选⽤。
主要⽤于直流供电系统的交流配电屏电流系列有：50A、100A、200A、400A、630A、800A、1000A、1600A等，其主要技术要求如下： ①输⼊交流单相三线220V,50Hz或三相五线380V,50Hz;⽤作交流电源的转换和配电⽤。
②对交流电源有⾃动转换要求的电路必须有可靠的电⽓联锁和机械联锁。
③对有照明分路的配电屏应有保证交流照明分路和直流事故照明⾃动转换装置和分路。
④应有⾼压、低压、缺相告警功能和过流、防雷保护单元。
（2）油机发电机组控制屏及ATS 发电机组控制屏⼀般是由油机发电机组⼚商配套提供。
⽽ATS（即双电源⾃动切换装置，通常与低压开关柜安装在⼀起）R前普遍采⽤芯⽚程序控制，⼀般可实现两路市电或⼀路市电与发电机电源的⾃动切换，且切换延时可调，同时有多种⼯作模式可供选择（如⾃动模式、正常供电模式、应急供电模式、关断模式等）。
