常用低压电气设备分析

6种常用低压电气元件的功能作用本文以图文并茂的方式介绍常用6种电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。

1、低压隔离开关我们所说的隔离开关，一般指的是高压隔离开关,即额定电压在1kv及其以上的隔离开关。

高压开关电器中使用最多的一种电器，在电路中起隔离作用，它本身的工作原理及结构比较简单。

低压电气设备进行维修时，需要切断电源，使维修部分与带电部分脱离，并保持有效的隔离距离，要求在其分断口间能承受过电压的耐压水平。

刀开关即作为隔离电源的开关电器。

隔离电源的刀开关亦称作隔离开关。

隔离用刀开关一般属于无载通断电器，只能接通或分断“可忽略的电流”(指带电压的母线、短电缆的电容电流或电压互感器的电流)。

也有的刀开关具有一定的通断能力，在其通断能力与所需通断的电流相适应时，可在非故障条件下接通或分断电气设备或成套设备中的一部分。

隔离开关的主要特点1、是无灭弧能力，只能在没有负荷电流的情况下分、合电路；2、一般送电操作时：先合隔离开关，后合断路器或负荷类开关；3、断电操作时：先断开断路器或负荷类开关，后断开隔离开关。

隔离开关的功能作用1、用于隔离电源，将高压检修设备与带电设备断开，使其间有一明显可看见的断开点；2、隔离开关与断路器配合，按系统运行方式的需要进行倒闸操作，以改变系统运行接线方式；3、用以接通或断开小电流电路隔离开关的参数额定电压= 回路标称电压*1.2/1.1 倍；额定电流标准值> 最大负载电流的150%隔离开关、负载开关与断路器的区别1、隔离开关在电路中起明显断开点的作用，以保证维修时人员的安全，一般只能切断线路的空载电流，不能切断负荷电流和短路电流；2、负荷开关也起隔离作用，并且能切断负荷电流；3、断路器能切断负荷电流和短路（故障）电流，故障时能够自动跳闸。

另外，某些型号的断路器也具有隔离功能，可以作为隔离电气使用。

2、断路器断路器是能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件（包括短路条件）下的电流的开关装置。

电气控制系统常用低压电器：接触器，继电器，熔断器，主令电器，自动空气断路器。

电器：一种能控制电的工具；
低压电器：工作在交流电压1500V，直流电压1200V以下电路中的电气设备；
接触器：用来接通或切断电动机或其他负载主电路的一种控制器，一般分为交流接触器和直流接触器；
继电器：一种根据特定形式的输入信号而动作的自动控制电器，起分类为较多，（与接触器不同主要是因为：他用于反应控制信号，起出点通常接在控制电路中）；
熔断器：一种利用熔化作用而切断电路的保护电器，主要由熔体和熔断管两部分组成；
主令电器：在自动控制系统中，用于发送或转换控制指令的电器，常用的主令电器有控制按钮、万能转换开关、朱令控制器、行程开关、接近开关；
自动空气断路器：又称为自动空气开关或自动开关，他相当于刀开关、熔断器、热继电器和欠电压继电器的组合，是一种自动切断电路故障用的保护电器，（与接触器不同的是：他允许切断短路电流，但允许造作次数较低）。

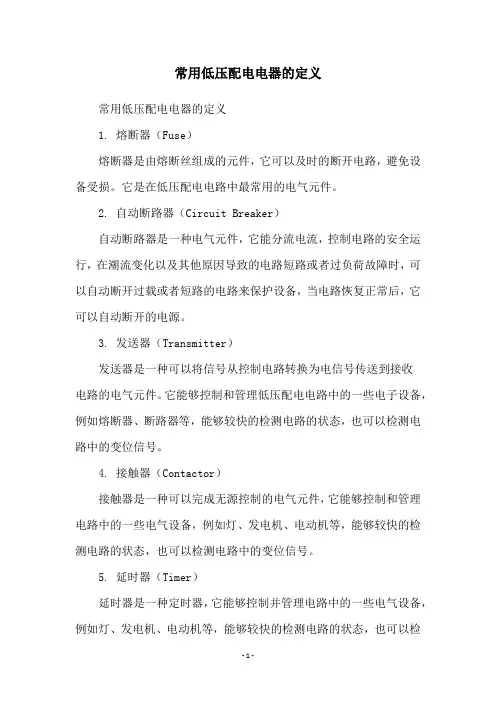

常用低压配电电器的定义
常用低压配电电器的定义
1. 熔断器（Fuse）
熔断器是由熔断丝组成的元件，它可以及时的断开电路，避免设备受损。

它是在低压配电电路中最常用的电气元件。

2. 自动断路器（Circuit Breaker）
自动断路器是一种电气元件，它能分流电流，控制电路的安全运行，在潮流变化以及其他原因导致的电路短路或者过负荷故障时，可以自动断开过载或者短路的电路来保护设备，当电路恢复正常后，它可以自动断开的电源。

3. 发送器（Transmitter）
发送器是一种可以将信号从控制电路转换为电信号传送到接收
电路的电气元件。

它能够控制和管理低压配电电路中的一些电子设备，例如熔断器、断路器等，能够较快的检测电路的状态，也可以检测电路中的变位信号。

4. 接触器（Contactor）
接触器是一种可以完成无源控制的电气元件，它能够控制和管理电路中的一些电气设备，例如灯、发电机、电动机等，能够较快的检测电路的状态，也可以检测电路中的变位信号。

5. 延时器（Timer）
延时器是一种定时器，它能够控制并管理电路中的一些电气设备，例如灯、发电机、电动机等，能够较快的检测电路的状态，也可以检
测电路中的变位信号，以及定时完成一定的任务。

常用低压电器的种类及用途低压电器是指额定工作电压为1000V及以下的电气设备。

它们广泛应用于家庭、工业和商业领域，常见的低压电器种类及其用途如下：1.电灯：电灯是家庭和商业场所的常见照明设备，可以提供可调节的亮度和颜色。

2.开关插座：用于控制电气设备的开关，以及为插头提供电力供应的插座。

3.空调、加热器和通风系统：这些设备用于控制室温和空气质量，使室内环境更加宜人。

4.电视、音响和家庭影院：这些设备用于提供视听娱乐，并且在家庭和商业场所中广泛使用。

5.冰箱和冷柜：用于存储和保持食物和饮料的低温设备。

6.洗衣机和烘干机：用于清洗和干燥衣物的家用电器。

7.烤箱和微波炉：用于烹饪和加热食物的家用电器。

8.电饭煲和电热水壶：用于煮饭和烧水的家用电器。

9.咖啡机和搅拌器：用于制作咖啡和混合食物的小型电器。

10.吹风机和电动剃须刀：用于梳理发型和修剪胡须的个人护理电器。

11.充电器和电池：用于充电电子设备和储存电能的设备。

12.电动工具：如电动钻、电锯等，用于家庭和工业的修理和维护工作。

13.电动车辆：如电动自行车和电动汽车，用于代替传统燃油车辆进行交通出行。

14.UPS（不间断电源）：用于提供电力备份，以保证在突发停电时继续供电。

15.电力仪器仪表：如电压表、电流表和功率因数仪表，用于测量和监控电力参数。

16.安全系统：如烟雾报警器、安全摄像头和防盗警报器，用于保护家庭和商业场所的安全。

17.自动化系统：如自动门、自动窗帘和智能家居系统，用于提高生活和工作的便利性和舒适性。

18.充电宝：用于给移动设备充电的便携式充电装置。

以上仅是低压电器的一些常见种类及其用途，随着科技的发展和创新，低压电器的种类不断增加，应用领域也越来越广泛。

总而言之，低压电器在生活和工作中起到了至关重要的作用，为人们提供了便利、舒适和安全的电力使用环境。

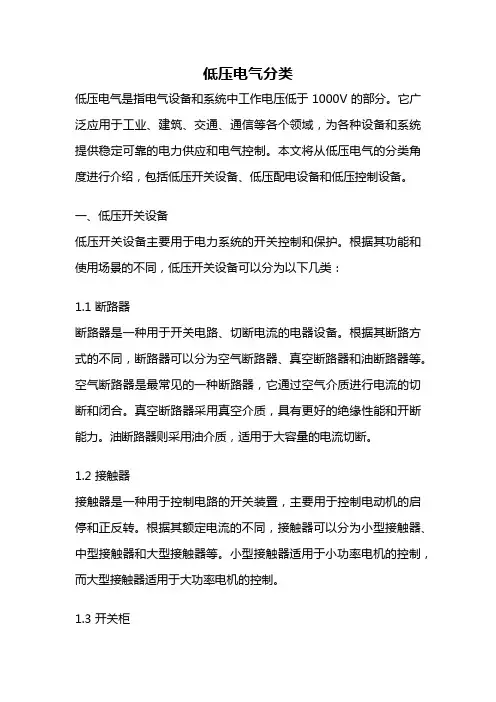

低压电气分类低压电气是指电气设备和系统中工作电压低于1000V的部分。

它广泛应用于工业、建筑、交通、通信等各个领域，为各种设备和系统提供稳定可靠的电力供应和电气控制。

本文将从低压电气的分类角度进行介绍，包括低压开关设备、低压配电设备和低压控制设备。

一、低压开关设备低压开关设备主要用于电力系统的开关控制和保护。

根据其功能和使用场景的不同，低压开关设备可以分为以下几类：1.1 断路器断路器是一种用于开关电路、切断电流的电器设备。

根据其断路方式的不同，断路器可以分为空气断路器、真空断路器和油断路器等。

空气断路器是最常见的一种断路器，它通过空气介质进行电流的切断和闭合。

真空断路器采用真空介质，具有更好的绝缘性能和开断能力。

油断路器则采用油介质，适用于大容量的电流切断。

1.2 接触器接触器是一种用于控制电路的开关装置，主要用于控制电动机的启停和正反转。

根据其额定电流的不同，接触器可以分为小型接触器、中型接触器和大型接触器等。

小型接触器适用于小功率电机的控制，而大型接触器适用于大功率电机的控制。

1.3 开关柜开关柜是将多个开关设备组合在一起，形成一个整体的开关控制装置。

根据其功能和用途的不同，开关柜可以分为配电柜、控制柜和终端柜等。

配电柜用于电能的分配和保护，控制柜用于电气控制系统的控制和监测，终端柜用于电气设备的接线和连接。

二、低压配电设备低压配电设备主要用于电能的分配和保护。

根据其功能和用途的不同，低压配电设备可以分为以下几类：2.1 低压断路器低压断路器广泛应用于低压配电系统中，用于过载保护和短路保护。

根据其断路能力的不同，低压断路器可以分为普通断路器和断路器开关等。

普通断路器适用于一般的低压配电系统，而断路器开关适用于需要更高断路能力和更可靠保护的场合。

2.2 低压开关插座低压开关插座是一种用于电能接入和断开的插座装置。

根据其额定电流和额定电压的不同，低压开关插座可以分为不同规格和型号。

低压开关插座广泛应用于工业生产线、建筑施工现场和家庭用电等场合。

常用低压电气元件介绍低压电气元件是指在电力系统中工作电压低于1000伏的各种电气元件。

它们广泛应用于建筑、工业、交通和家庭等领域，起到了保护、控制、分配和传输电能的作用。

下面将介绍几种常用的低压电气元件。

1.断路器：断路器是低压电气系统中最常用的保护装置之一，主要用于保护各种电气设备免受短路和过载的损害。

断路器能够在电路发生故障时迅速切断电流，保护电气设备的安全运行。

2.熔断器：熔断器是一种保护装置，它能够在电路中故障电流超过额定电流时熔断，起到保护电气设备的作用。

熔断器通常由金属丝或环路制成，当电流过大时，金属丝或环路会熔断，切断电路，防止故障扩大。

3.接触器：接触器是一种电磁开关，它能够远程控制电路的开关状态。

接触器通常由控制电路和主回路组成，当控制电路通电时，通过电磁作用原理使主回路接通或切断。

接触器广泛应用于控制电动机和其他大功率电器设备。

4.开关：开关是一种用于切换电路的装置，它通常包括一个或多个开关单元。

开关能够将电路连接或切断，实现对电器设备的控制。

开关广泛应用于家庭、办公室和工业场所等场合。

5.保护继电器：保护继电器是一种装置，能够监测电气设备工作状态并迅速做出响应。

保护继电器具有过载、短路、电压不平衡、过电压和欠电压等保护功能，可以防止电气设备损坏和人身危险。

6.接地保护装置：接地保护装置用于将电气设备的金属部分与地之间建立可靠的连接，以保护人员免受触电危险。

接地保护装置能够检测到电气设备的接地故障，并及时切断故障电路，确保人员的安全。

7.变压器：变压器用于将电能从一种电压转换为另一种电压，以满足不同设备的电压需求。

变压器广泛应用于电力系统、工业设备、家庭电器等领域。

8.控制电缆：控制电缆用于传输控制信号，通常由多根绞合在一起的导线组成。

控制电缆具有良好的抗干扰能力和可靠的传输性能，用于连接自动化设备和控制系统。

9.接线端子：接线端子用于连接电气设备的导线，起到固定和导电的作用。

常用低压电器基本介绍常用低压电器基本介绍低压电器是指额定电压在1000伏及以下的电气设备。

在我们的生活和工作中，低压电器扮演着重要的角色。

它们广泛应用于家庭、商业和工业领域，为我们提供了便利和舒适。

常用的低压电器包括电灯、电风扇、电视机、洗衣机、冰箱、空调等家用电器，以及配电开关、保险丝、断路器、接触器等工业电器。

下面我将对一些常见的低压电器进行简要介绍。

首先，电灯是我们生活中最常见的低压电器之一。

它们通过转换电能为光能，提供了照明和照明效果。

灯泡有不同的种类，例如白炽灯、荧光灯和LED灯。

随着科技的发展，LED灯变得越来越流行，因为它们耗电少、寿命长、光照强度高。

其次，电风扇是用电能在空气中产生流动的低压电器。

电风扇可以为我们提供舒适的风扇，特别是在炎热的夏天。

电风扇有不同的类型，例如台式风扇、吊扇和壁挂风扇。

现代电风扇还具有多种功能，如定时器、遥控器和不同的风速设置。

第三，电视机是家庭娱乐的重要组成部分。

电视机在低压下工作，通过电子信号转换为可见图像和声音。

现代电视机有不同的类型，如液晶电视、等离子电视和LED电视。

这些电视机提供了高清晰度的图像和卓越的音质，给观众带来了视觉和听觉上的享受。

此外，洗衣机和冰箱是家庭生活中必不可少的低压电器。

洗衣机用来洗涤和清洁衣物，而冰箱用来冷藏和储存食物。

现代化的洗衣机和冰箱配备了各种功能和智能控制，使我们的生活更加方便和舒适。

在工业领域，配电开关、保险丝、断路器和接触器是基本的低压电器。

配电开关用于控制电能的分配和传送，保险丝、断路器用于保护电路免受过载和短路的损害，接触器用于控制电动机和其他设备的启停。

这些设备在工业生产中发挥着重要的作用，保证了电气系统的安全和稳定运行。

总而言之，常用的低压电器在我们的生活和工作中起着重要的作用。

它们为我们提供了照明、通风、娱乐和生活品质的改善。

现代的低压电器不仅具有基本功能，还具有智能化和高效能的特点。

我们应该合理使用低压电器，并关注其安全使用和环境保护。

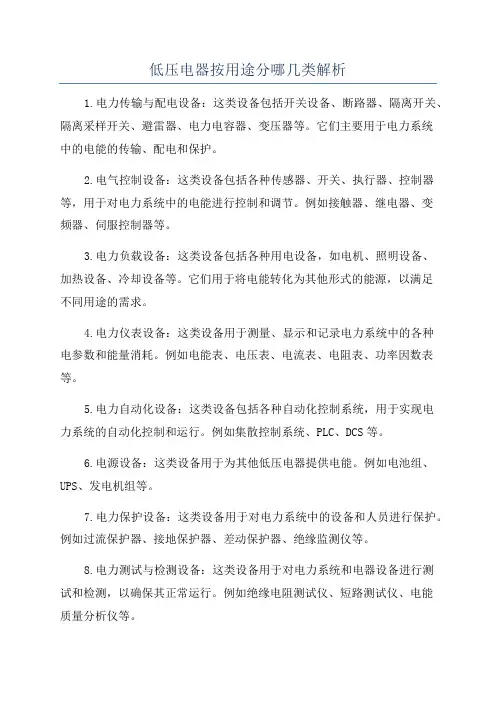

低压电器按用途分哪几类解析1.电力传输与配电设备：这类设备包括开关设备、断路器、隔离开关、隔离采样开关、避雷器、电力电容器、变压器等。

它们主要用于电力系统中的电能的传输、配电和保护。

2.电气控制设备：这类设备包括各种传感器、开关、执行器、控制器等，用于对电力系统中的电能进行控制和调节。

例如接触器、继电器、变频器、伺服控制器等。

3.电力负载设备：这类设备包括各种用电设备，如电机、照明设备、加热设备、冷却设备等。

它们用于将电能转化为其他形式的能源，以满足不同用途的需求。

4.电力仪表设备：这类设备用于测量、显示和记录电力系统中的各种电参数和能量消耗。

例如电能表、电压表、电流表、电阻表、功率因数表等。

5.电力自动化设备：这类设备包括各种自动化控制系统，用于实现电力系统的自动化控制和运行。

例如集散控制系统、PLC、DCS等。

6.电源设备：这类设备用于为其他低压电器提供电能。

例如电池组、UPS、发电机组等。

7.电力保护设备：这类设备用于对电力系统中的设备和人员进行保护。

例如过流保护器、接地保护器、差动保护器、绝缘监测仪等。

8.电力测试与检测设备：这类设备用于对电力系统和电器设备进行测试和检测，以确保其正常运行。

例如绝缘电阻测试仪、短路测试仪、电能质量分析仪等。

9.电力能效优化设备：这类设备用于对电力系统进行能效分析和优化，以减少能源消耗和提高能效。

例如电能管理系统、能效监测系统、电力优化器等。

以上是低压电器按用途分的主要类别，每个类别又可以进一步分为多个子类别。

不同的低压电器在电力系统中扮演不同的角色，相互配合以确保电力系统的可靠运行和安全性。

常用低压设备和原理概述低压设备是指工作电压低于1000伏的电气设备。

这些设备广泛应用于家庭、商业和工业领域，如空调、电冰箱、洗衣机、电脑等。

本文将介绍几种常用的低压设备及其工作原理。

1. 空调空调是一种常见的低压设备，用于调节室内温度和湿度。

它由压缩机、冷凝器、蒸发器和膨胀阀等主要部件组成。

工作原理空调的工作原理基于热力学循环，主要包括以下几个步骤：1.压缩机将低温低压的制冷剂气体吸入并将其压缩为高温高压的气体。

2.高温高压的气体通过冷凝器，与外界的空气进行换热，将热量释放给环境，同时制冷剂冷凝为高压液体。

3.高压液体通过膨胀阀，降低压力，并进入蒸发器。

4.在蒸发器中，低压液体吸收环境热量，经过蒸发变为低温低压的制冷剂气体。

5.低温低压的制冷剂气体再次被压缩机吸入，循环往复，以达到循环制冷的目的。

空调的工作原理通过热力学循环过程来实现对室内温度的调节。

2. 电冰箱电冰箱是一种用于冷藏和冷冻食品的常见低压设备。

它由压缩机、冷凝器、蒸发器和控制器等组件构成。

工作原理电冰箱的工作原理类似于空调，也是基于热力学循环。

主要步骤如下：1.压缩机将低温低压的制冷剂气体吸入，并将其压缩为高温高压的气体。

2.高温高压的气体通过冷凝器，与外界的空气进行换热，将热量释放给环境，同时制冷剂冷凝为高压液体。

3.高压液体通过膨胀阀，降低压力，并进入蒸发器。

4.在蒸发器中，低压液体吸收食品内部的热量，经过蒸发变为低温低压的制冷剂气体。

5.低温低压的制冷剂气体再次被压缩机吸入，不断循环，以保持冰箱内的低温环境。

除了冷藏和冷冻食品，电冰箱还配备了控制器，以便调节温度和保持恰当的湿度。

3. 洗衣机洗衣机是一种常见的家用低压设备，用于洗涤和脱水衣物。

它由电机、控制器、滚筒和水泵等主要组件构成。

工作原理洗衣机的工作原理如下：1.先将水加入洗衣机的滚筒中，同时启动电机和水泵。

2.当滚筒旋转时，水和洗衣剂与衣物混合，进行洗涤。

3.洗涤完成后，水泵排出脏水，并加入干净的水进行漂洗。

6种常用低压电气元件功能作用低压电气元件是在低压电力系统中广泛应用的一类电气设备，主要用于电能转换、传输和控制等功能。

以下是6种常用的低压电气元件及其功能作用的详细介绍：1.接触器接触器是一种用于控制电流的电器装置，通常由电磁铁和一对触点组成。

通过控制电磁铁的通断，可以实现对电路的开关控制，用于启动、停止电机或其他大功率负载。

接触器具有断路能力强、可靠性高、寿命长的特点，广泛应用于工业控制系统中。

2.断路器断路器是一种用于保护电路安全和设备的电气开关装置。

当电路超载或短路时，断路器会迅速切断电路，防止过电流损坏设备和线路，保证电气系统的安全运行。

断路器具有响应速度快、断开能力强以及可重复使用的特点，是低压电气系统中常用的保护设备。

3.保护继电器保护继电器是一种用于监测电气系统工作状态并实现保护功能的装置。

根据不同的保护需求，保护继电器可实现过载保护、短路保护、欠压保护等多种保护功能。

它能够及时判断系统异常情况，并发出警报信号或切断电路，以防止设备损坏或人身安全受到威胁。

4.隔离开关隔离开关是一种用于切断电路的装置，主要用于对电气设备进行安全维护和检修。

隔离开关能够切断电路的同时，将设备与电源彻底隔离，避免电气事故的发生。

在隔离开关断开电路后，操作人员可进行维护工作，确保工作安全，提高维护效率。

5.控制按钮控制按钮是一种常用的低压电气元件，在控制电路中起到控制气动、电动、液动设备的作用。

控制按钮通常由按钮、指示灯和继电器等装置组成，通过按下按钮或转动开关来改变电路状态，实现设备的启动、停止、正转、反转等动作。

它具有操作灵活、可靠性高的特点，广泛应用于各种工业自动化控制系统中。

6.电动机保护器电动机保护器是一种用于保护电动机的安全运行的装置。

它通过监测电动机的电流、电压和温度等参数，实时判断电动机的工作状态，并在发生过载、过压、欠压、过温等异常情况时切断电路，以防止电动机损坏。

电动机保护器具有准确灵敏、可靠性高、操作简便的特点，对于保护电动机系统及其输配电线路起到了重要作用。

常用的低压电气设备（一）动力设备1.电动机分类（1）按工作电源分类：根据电动机工作电源的不同，可分为直流电动机和交流电动机，其中交流电动机还分为单相电动机和三相电动机。

（2）按结构及工作原理分类：电动机按结构及工作原理可分为异步电动机和同步电动机。

同步电动机还可分为永磁同步电动机、磁阻同步电动机和磁滞同步电动机。

异步电动机可分为感应电动机和交流换向器电动机。

感应电动机又分为三相异步电动机、单相异步电动机和罩极异步电动机。

交流换向器电动机又分为单相串励电动机、交直流两用电动机和推斥电动机.（3）按起动与运行方式分类：电动机按起动与运行方式可分为电容起动式电动机、电容运转式电动机、电容起动运转式电动机和分相式电动机。

（4）按用途分类：电动机按用途可分为驱动用电动机和控制用电动机。

驱动用电动机又分为电动工具用电动机、家电用电动机及其它通用小型机械设备用电动机。

控制用电动机又分为步进电动机和伺服电动机等。

（5）按转子的结构分类：电动机按转子的结构可分为笼型感应电动机和绕线转子感应电动机。

（6）按运转速度分类：电动机按运转速度可分为高速电动机、低速电动机、恒速电动机、调速电动机。

2.电动机的型号及选择（1）型号（2）电动机的选择电动机型式的选择关系着安全运行和设备成本：根据环境条件确定电动机型式中的开启式、防护式、封闭式、密闭式或防爆式。

功率的选择负载转矩的大小是选择电动机功率的主要依据，功率选得大固然安全，但功率因数低，会增加投资和运转费用。

电动机铭牌标出的额定功率PN是指电动机轴输出的机械功率。

为了提高设备自然功率因数，应尽量使电动机满载运行，电动机的效率一般为8 0%以上。

（3）电动机的起动方法1）直接起动直接起动也称全压起动，仅用一个控制设备即可。

其特点为：a.起动电流大，一般为额定电流的4～7倍。

b.起动方法简单，但一般仅适用于小于10KW的电动机。

具体接线方法有星形联结和三角形联结。

2）减压起动当电动机容量较大时，为了降低起动电流，常采用减压起动。
