实验一门电路逻辑功能及测试一、实验目的1、熟悉门电路逻辑功能。
2、熟悉数字电路学习机及示波器使用方法。
二、实验仪器及材料1、双踪示波器2、器件74LS00 二输入端四与非门2片74LS20 四输入端双与非门1片74LS86 二输入端四异或门1片74LS04 六反相器1片三、预习要求1、复习门电路工作原理相应逻辑表达示。
2、熟悉所有集成电路的引线位置及各引线用途。
3、了解双踪示波器使用方法。
四、实验内容实验前按学习机使用说明先检查学习机是否正常，然后选择实验用的集成电路，按自己设计的实验接线图接好连线，特别注意Vcc及地线不能接错。
线接好后经实验指导教师检查无误方可通电。
试验中改动接线须先断开电源，接好线后在通电实验。
1、测试门电路逻辑功能。
（1）选用双输入与非门74LS20一只，插入面包板，按图连接电路，输入端接S1~S4(电平开关输入插口)，输出端接电平显示发光二极管（D1~D8任意一个）。
（2）将电平开关按表1.1置位，分别测出电压及逻辑状态。
（表1.1）2、异或门逻辑功能测试（1）选二输入四异或门电路74LS86，按图接线，输入端1﹑2﹑4﹑5接电平开关，输出端A﹑B﹑Y接电平显示发光二极管。
（2）将电平开关按表1.2置位，将结果填入表中。
表 1.23、逻辑电路的逻辑关系（1）选用四二输入与非门74LS00一只，插入面包板，实验电路自拟。
将输入输出逻辑关系分别填入表1.3﹑表1.4。
（2）写出上面两个电路的逻辑表达式。
表1.3 Y=A ⊕B表1.4 Y=A ⊕B Z=AB 4、逻辑门传输延迟时间的测量用六反相器（非门）按图1.5接线，输80KHz 连续脉冲，用双踪示波器测输入，输出相位差，计算每个门的平均传输延迟时间的tpd 值 ： tpd=0.2μs/6=1/30μs 5、利用与非门控制输出。
选用四二输入与非门74LS00一只，插入面包板，输入接任一电平开关，用示波器观察S 对输出脉冲的控制作用:一端接高有效的脉冲信号，另一端接控制信号。

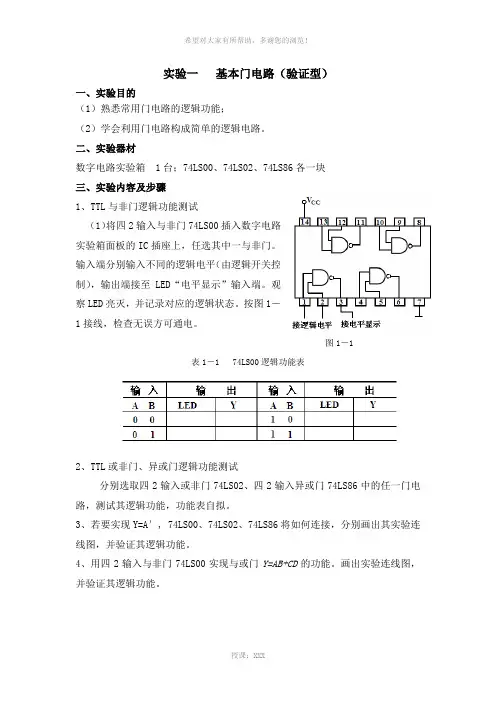

实验一基本门电路（验证型）一、实验目的（1）熟悉常用门电路的逻辑功能；（2）学会利用门电路构成简单的逻辑电路。
二、实验器材数字电路实验箱 1台；74LS00、74LS02、74LS86各一块三、实验内容及步骤1、TTL与非门逻辑功能测试（1）将四2输入与非门74LS00插入数字电路实验箱面板的IC插座上，任选其中一与非门。
输入端分别输入不同的逻辑电平（由逻辑开关控制），输出端接至LED“电平显示”输入端。
观察LED亮灭，并记录对应的逻辑状态。
按图1－1接线，检查无误方可通电。
图1－1表1－1 74LS00逻辑功能表2、TTL或非门、异或门逻辑功能测试分别选取四2输入或非门74LS02、四2输入异或门74LS86中的任一门电路，测试其逻辑功能，功能表自拟。
3、若要实现Y=A′, 74LS00、74LS02、74LS86将如何连接，分别画出其实验连线图，并验证其逻辑功能。
4、用四2输入与非门74LS00实现与或门Y=AB+CD的功能。
画出实验连线图，并验证其逻辑功能。
四、思考题1.TTL与非门输入端悬空相当于输入什么电平？2.如何处理各种门电路的多余输入端？附：集成电路引出端功能图实验二组合逻辑电路（设计型）一、实验目的熟悉简单组合电路的设计和分析过程。
二、实验器材数字电路实验箱 1台，74LS00 三块，74LS02、74LS04、74LS08各一块三、实验内容及步骤1、设计一个能比较一位二进制A与 B大小的比较电路，用X1、X2、X3分别表示三种状态：A>B时，X1=1;A<B时X2=1;A=B时X3＝1。
(用74LS04、74LS08和74LS02实现）要求：（1）列出真值表；（2）写出函数逻辑表达式；（3) 画出逻辑电路图，并画出实验连线图；（4）验证电路设计的正确性。
2、测量组合电路的逻辑关系：（1）图3-2电路用3块74LS00组成。
按逻辑图接好实验电路，输入端A、B、C 分别接“逻辑电平”，输出端D、J接LED“电平显示”；图3-2 表3－2（2）按表3－2要求，将测得的输出状态和LED显示分别填入表内；（3）根据测得的逻辑电路真值表，写出电路的逻辑函数式，判断该电路的功能。
实验1 实验仪器的使用及集成门电路逻辑功能的测试一、实验目的1．掌握数字逻辑实验箱、示波器的结构、基本功能和使用方法 2．掌握TTL 集成电路的使用规则与逻辑功能的测试方法 二、实验仪器及器件1．实验仪器：数字实验台、双踪示波器、万用表2．实验器件：74LS00一片、74LS20一片、74LS86一片、导线若干 三、实验内容1．DZX-1型数字电路实验台功能实验（1）利用实验台自带的数字电压/电流表测量实验台的直流电源、16位逻辑电平输出/输入（数据开关）的输出电压。
（2）将8段阴极与阳极数码显示输入开关分别与16位逻辑电平输出连接，手动拨动电平开关，观察数码显示，并将数码显示屏上的数字对应的各输入端的电平值记录下来。
2．VP-5566D 双踪示波器实验 （1）测量示波器方波校准信号将示波器的标准方波经探头接至X 端，观察并记录波形的纵向、横向占的方格数，并计算周期、频率、幅度。
（2）显示双踪波形利用实验台上的函数信号发生器产生频率为KHz 的连续脉冲并接至示波器X 端，示波器的标准方波接至Y 端，观察并记录两波形。
3．测试与非门的逻辑功能（1）将74LS20（4输入2与非门）中某个与非门的输入端分别接至四个逻辑开关，输出端Y 接发光二极管，改变输入状态的电平，观察并记录，列出真值表，并写出Y 的表达式。
a b c d e f g ha b c d af be f g hg e c d(a) 外形图(b) 共阴极(c) 共阳极+V CCa b c d e f g hA 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1B 0 0 1 1 0 0 1 1 0 0 1 1 0 0 1 1C 0 0 0 0 1 1 1 1 0 0 0 0 1 1 1 1D 0 0 0 0 0 0 0 0 1 1 1 1 1 1 11 Y（2）将引脚1接1KHz 连续脉冲Vi （即接脉冲信号发生器Q12端口），引脚2接逻辑电平输出，引脚4、5接逻辑电平“1”，用示波器双踪显示并记录引脚1和引脚6端的波形Vi 和V o 如下图示（标出电平的幅度值）。
《数字电路》实验报告项目一逻辑状态测试笔的制作一、项目描述本项目制作的逻辑状态测试笔，由集成门电路芯片74HC00、发光二极管、电阻等元器件组成，项目相关知识点有：基本逻辑运算、基本门电路、集成逻辑门电路等；技能训练有：集成逻辑二、项目要求用集成门电路74HC00制作简易逻辑状态测试笔。
要求测试逻辑高电平时，红色发光二极管亮，测试逻辑低电平时绿色发光二极管亮。
三、原理框图四、主要部分的实现方案当测试探针A测得高电平时，VD1导通，三级管V发射级输出高电平，经G1反相后，输出低电平，发光二级管LED1导通发红光。
又因VD2截止，相当于G1输入端开路，呈高电平，输出低电平，G3输出高电平，绿色发光二级管LED2截止而不发光。
五、实验过程中遇到的问题及解决方法（1）LED灯不能亮：检查硬件电路有无接错；LED有无接反；LED有无烧坏。
（2）不能产生中断或中断效果：检查硬件电路有无接错；程序中有无中断入口或中断子程序。
（3）输入电压没有反应：数据原理图有没有连接正确，检查显示部分电路有无接错；4011逻辑门的输入端有无浮空。
六、心得体会第一次做的数字逻辑试验是逻辑状态测试笔，那时什么都还不太了解，听老师讲解完了之后也还不知道从何下手，看到前面的人都起先着手做了，心里很焦急可就是毫无头绪。
老师说要复制一些文件协助我们做试验（例如：试验报告模板、试验操作步骤、引脚等与试验有关的文件），还让我们先画原理图。
这时，关于试验要做什么心里才有了一个模糊的框架。
看到别人在拷贝文件自己又没有U盘只好等着借别人的用，当然在等的时候我也画完了逻辑测试笔的实操图。
后面几次都没有过，但最后真的发觉试验的次数多了，娴熟了，知道自己要做的是什么，明确了目标，了解了方向，其实也没有想象中那么困难。
七、元器件一逻辑状态测试笔电路八、附实物图项目二多数表决器电路设计与制作一、项目描述本项目是以组合逻辑电路的设计方法，用基本门电路的组合来完成具有多数表决功能的电路。
