保护定值变更及投退管理规定

关于印发《热控保护修改投退管理制度》的通知公司所属各部门、各外委单位：为了确保我公司发电机组的稳定运行，杜绝机组非计划停运和降出力事件的发生，保证热工保护系统的正常运行，依据大唐集团公司关于“保护必须安全、稳定、可靠，保护必须正确动作”的规定，进一步规范热控保护投退的程序，特制定本制度。

望各单位和各部门周知、认真贯彻，并严格执行。

特此通知。

附件：《热控保护修改投退管理制度》二○○六年四月十日附件：内蒙古大唐托克托发电有限责任公司热控保护修改投退管理制度编写：李兴旺部门审核：刘阳安监审核：陈立伟批准：冯树礼2006 年04月09日内蒙古大唐国际托克托发电有限责任公司企业标准热控保护修改投退管理制度1主题内容和适用范围1.1为了确保我公司机组的稳定运行，杜绝机组非停，保证热工保护的正常运行，依据大唐公司关于“保护必须安全、稳定、可靠，保护必须正确动作”的规定，特制定本制度。

1.2本制度适用于内蒙古大唐托克托发电有限责任公司热工保护的投退工作。

2总则2.1为认真贯彻“安全第一、预防为主”的方针，保证我公司热控保护投退的管理规范化、标准化、制度化，保证机组的安全、稳定运行,特制定本制度。

2.2本制度由内蒙古大唐托克托发电有限责任公司提出。

3热工保护及其定值的临时修改与退出3.1主机和重要辅机保护如：汽包水位、灭火保护等必须经公司总工程师审批。

3.2运行中，因主辅设备或热工自动化设备维修，需要临时退出主辅设备的保护或更改保护定值时，应由提出专业填写热工保护修改变更单（见附录B），说明申请原因及保护退出的时间和期限。

3.3保护投退操作由热工人员进行，并对执行的正确性负责，运行人员负责确认。

3.4遇有紧急情况，急需退出保护时，由值长请示总工程师，并由值长在保护投退单上签字注明。

3.5保护退出完成有关工作后，必须在限定的时间内将保护投入运行，并经过热工和运行人员确认。

3.6热工主保护退出时一般应在8h内恢复。

若不能完成，应制定措施，经总工程师批准，允许延长工期，但最多不能超过24h，并报大唐国际发电股份有限公司备案。

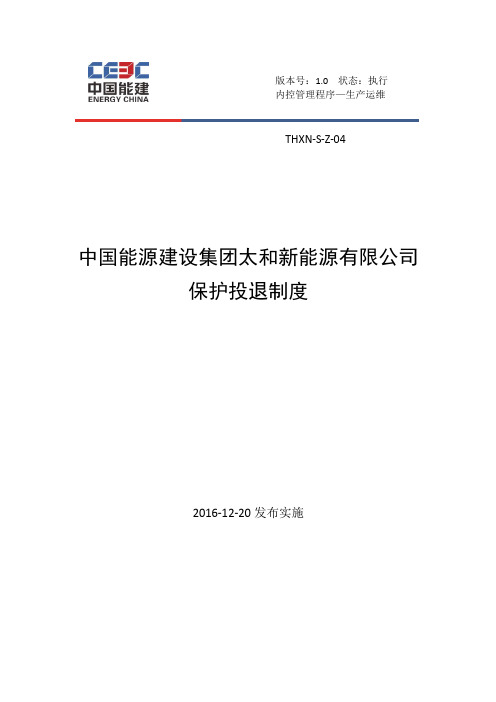

版本号：1.0状态：执行内控管理程序—生产运维THXN-S-Z-04中国能源建设集团太和新能源有限公司保护投退制度2016-12-20发布实施保护及自动装置投退管理制度1、为确保光伏电站继电保护及自动装置可靠运行，在电力系统故障情况下保护装置能够正确动作，特制定本制度。

2、适用范围本制度规定了光伏电站场继电保护和安全自动装置投、退的管理制责，执行程序、投退规定及形成的记录等。

3、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后的所有修改单或修订版均不适用本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本使用与本标准。

继电保护技术监督管理标准继电保护及自动装置技术监督制度直流系统故障的处理措施事故、未遂、严重未遂的处理、汇报、记录标准安全体系建设管理标准。

4、职责4.1站长职责4.1.1负责监督电力保护装置、综合自动化设施的巡视计划执行情况。

4.1.2负责监督保护装置的相关规程，规范执行情况。

4.1.3负责监督电力保护装置，综合自动化设施的巡视计划执行情况。

4.2检修人员职责4.2.1负责试验内容和结果的完整、准确、可靠以及试验数据的整理、试验报告的归档。

4.2.2对中调下发的保护定值单及变更单妥善保管。

4.2.3负责对光伏电站继电保护装置的核对（包括对装置的投运状况、软、硬压板位置）。

4.2.4负责保护装置的定期巡视。

5、执行程序5.1光伏电站35kV 线路正常运行时，其保护均应 100%投入，任何人不得擅自退出保护或改动保护定值，设备运行中的保护投退，应严格执行保护投退申请单。

保护投退申请单的填写必须字迹工整，不得涂改，申请单所列的审核签字栏必须填写整齐，不得有漏签和错签的现象。

保护投退申请单一式三份，一份运行保存，一份申请单位保存，一份入资料室存档，做好登记，并保存三月，继电保护投退申请单格式件附录。

热控保护定值修改及投切管理制度1 总则1.1 热控保护和联锁应随主设备可靠地投入运行，未经主管生产的公司领导批准不得擅自停用退出。

1.2 热控保护和连锁应有完备、准确的定值清单、保护逻辑框图、接线图。

热控保护的整定值和保护逻辑必须符合有关规程的规定，接线、系统配置必须与图纸、技术规范书等相符，不得擅自变更。

1.3 与热控保护和连锁相关的传感器、仪表、测量装置和保护装置等，必须在规定的有效检验周期内。

1.4 接入热控保护系统的一次检测元件，有可能造成机组跳闸的就地装置或元部件，以及盘、柜内与热控保护相关的的端子排、端子都应有明显的标示。

1.5 热控保护投入运行前，其所涉及的热控信号、联锁，以及其它保护应进行检查、试验，确保其完好、准确可靠；1.6 未经主管生产的公司领导批准，运行中的装有热控保护装置的盘面或操作台面不得进行施工作业。

1.7 热控保护和连锁，以及报警信号定值，应由热控专业负责采编，技术部组织有关技术人员进行会审后汇编成册，经主管生产的公司领导批准后，正式下发执行。

每二年一次，对热控报警信号、保护和连锁定值进行核查，根据核查结果，对须修改的定值经过充分论证后，按规定程序完成定值表的修改，并与核定报告一起及时归档保存。

1.8 投用的热控保护和连锁系统，应定期进行保护传动试验，定期核实、检查保护定值。

1.9 每季度热控专业应负责组织对保护和连锁的定值进行一次核实检查；有关保护定期试验的要求见热控保护试验管理制度。

1.10 热控保护和连锁的修改、检修与退出必须办理热控保护修改与投、退手续，未经主管生产的公司领导批准，不得擅自停退、取消、改动保护系统或更改保护定值；热控保护和连锁修改完毕，应及时对保护定值清册和逻辑图纸进行修改，组态文件进行拷贝，并与保护修改资料一起及时存档。

1.11 重要保护系统条件、定值的修改或取消，应取得制造厂、设计单位同意，并报技术部审核，主管生产的公司领导批准、备案。

附件1四川金康电力发展有限公司保护投退管理规定（试行）第一章总则第一条为规范发电运行人员的继电保护和水机保护投退行为与要求,特制定本制度。

第二条本制度适用于金康水电公司各生产管理相关部门及外委维护单位。

第三条下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

（一）《继电保护和安全自动装置技术规程》GB 14285-2006 （二）《四川电力系统调度管理规程》四川省电力公司2007年1月（三）《关于下达金康水电站及有关送出设备调度命名编号的通知》（四川省调〔2011〕7号）（四）《金康水电站并网调度协议》GF—2003—0512（2011年2月）（五）《中国大唐集团公司发电企业运行管理办法》（大唐集团制〔2005〕61号）第四条定义和术语（一）省调：指四川省电力调度控制中心。

（二）公司：指四川金康电力发展有限公司。

（三）发电部：指公司承担电站运行维护管理工作的生产职能部门。

第二章继电保护和水机保护投退操作管理规定第五条以下继电保护为省调管辖范围，涉及的相关保护投退必须经省调调度员批准，运行值长根据省调命令进行保护投退工作，并做好相应记录。

（一）220kV系统的相关继电保护：220kV母线和220kV出线的继电保护装置。

（二）主变压器的中性点接地方式和中性点保护：1号、2号主变压器高压侧接地零序保护和间隙零序保护、主变高压侧开关失灵保护。

第六条以下继电保护不归省调管辖，由金康水电站自行负责，投、退必须办理审批手续，经相关部门审核、生产副总经理批准后，运行值长方可执行，并做好相应记录。

（一）1～2号水轮发电机继电保护，包括：发电机纵联差动、发电机横差保护、95％定子接地保护、100％定子接地保护、转子一点接地保护、定子过负荷、失磁保护、低电压保持过电流保护。

（二）1～2号水轮机机械保护，包括：机械过速159％Ne 保护、电气过速155％Ne保护、油压装置事故低油压保护、机械过速115％Ne且主配拒动保护、电气过速147%Ne保护、瓦温上限保护、机械过速115％Ne且主配拒动保护动作时跳灭磁开关保护、事故停机时剪断销剪断保护。

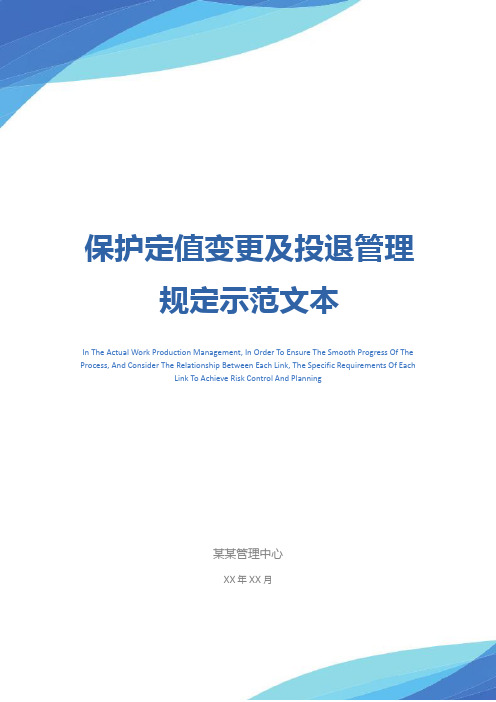

保护定值变更及投退管理规定示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月保护定值变更及投退管理规定示范文本使用指引：此管理制度资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。

一、总则为加强继电保护装置及安全自动装置的运行管理，提高继电保护正确动作率，确保电气设备的安全稳定运行，制定本制度。

二、适用范围本制度适用于运营风电场变电站继电保护及自动装置定值更改、投退规定。

三、管理规定1 在继电保护及自动装置上进行检修调整或试验等工作时，必须严格遵守电业安全作业规程的有关规定。

2 继电保护及自动装置上工作后，必须保证动作正确、灵敏、可靠，并随主设备准确可靠地投入运行，并需填写继电保护及自动装置工作记录，经运行值班人员签字确认。

3 运行和备用中的设备，其保护及自动装置均应投入，禁止设备无保护运行。

保护装置故障情况下，可申请将故障部分退出运行（情况严重者，可先退出后申请），并通知检修人员处理。

4 继电保护和自动装置的定值（地调定值和我厂定值）记录应与实际相符。

主要保护按规定定期进行核对与试验。

集控室内应保存一套完整、正确的继电保护原理图，并有完整的定值通知单。

5 继电保护装置和自动装置的定值变更，应根据有关部门的保护定值通知单或电话命令进行调整和更改。

继电保护投退的规定继电保护运行及投退规定为加强继电保护及自动装置的运行管理，保持继电保护及自动装置的健康水平，提高继电保护正确动作率，保证电气设备的安全稳定运行，特制定以下措施：一、继电保护及自动装置的运行管理1、任何电气设备都不能在无保护的条件下运行。

2、运行人员必须严格执行《电业安全工作规程》及有关的继电保护现场运行规程。

3、继电保护的现场校验和消缺工作必须执行操作票制度，拆接二次线时必须做好安全措施。

4、继电保护及自动装置在检修后投运前的工作1.1.1继电保护及自动装置在检修后，应由检修人员向运行值班人员详细交待工作内容，包括做了哪些工作、发现的问题、存在的缺陷、运行中的注意事项等；讲明设备变动情况和特殊要求，如继电器、压板或切换开关的位置，增加或减少的继电器，定值的更改情况等；并在检修工作交待本上详细写明，检修、运行双方复核无误后签字。

1.1.2根据整定书核对继电器定值无误，否则，立即通知检修人员纠正，检查二次回路压板符合设备检修停电时的位置(即运行操作结束状态)，并检查各压板接触良好。

1.1.3检查现场及继电器压板等场所的清洁工作已做好，无积灰，无妨碍运行的杂物，继电器内校验用的纸片等应清除。

1.1.4凡新投入或二次回路经过变更的保护装置，在设备启动或充电时，将该设备的保护全部投入使用，方向元件应短接，带上负荷后，分别将保护暂时停用，由继电保护人员测量检验保护回路接线正确，确定具体使用条件后再视系统需要投入运行。

1.1.5保护装置投运前检查项目：1）应有继电保护人员“可以投入运行”的书面交代；2）各继电器元件、压板及试验部件和小开关应在正常位置，各指示灯、表计、显示面板指示正常，无异常报警；3）应用高内阻电压表或万用表测量跳闸压板两端电压（应注意万用表在电压档），无电压后方可投入压板。

严禁用校灯或低内阻电压表测量，以防止保护误动作跳闸。

检修安全措施及注意事项1.1.6为了保证设备和人身安全，并防止发生误动运行设备，在进行检修时，应做好安全措施。

关于下发《XXXXX公司热控保护修改投退管理规定》的通知公司属各生产部门：为规范我公司机组热工保护工作的管理，切实保证机组安全文明、可靠稳定的运行和检修、维护工作的有序进行，依据本公司关于“保护必须安全、稳定、可靠，保护必须正确动作”的规定，特制定本制度。

附：热控保护修改投退管理规定二〇一〇年元月五日热控保护修改投退管理规定为规范我公司机组热工保护工作的管理，切实保证机组安全文明、可靠稳定的运行和检修、维护工作的有序进行，依据本公司关于“保护必须安全、稳定、可靠，保护必须正确动作”的规定，特制定本制度。

1、热工保护及其定值的临时修改与退出1.1热工保护装置应随主设备准确可靠地投入运行，一类主保护如：锅炉汽包水位高低保护，全炉膛灭火保护、汽机轴承振动大保护等（保护清单见附页）未经公司总工程师批准不得无故停运；热工保护投入、退出程序应严格填写热工保护投退申请单并报批。

重要辅机保护（如：引风机，送风机，一次风机，汽动给水泵闸，电动给水泵，空预器，磨煤机，循环浆泵，循环泵等）的投退也应履行保护投退审批程序。

1.2运行中，因主辅设备或热工自动化设备维修，需要临时退出主辅设备的保护或更改保护定值时，应由提出部门填写热工保护投退申请单，说明申请原因及保护退出的时间和期限。

热工保护投停操作必须经过当值值长同意并办理投退申请单后方可进行。

1.3在处理事故情况下，根据需要暂时解除有关热工保护装置时，通过总工程师发令或当值值长请示总工程师同意发令批准后，热工人员方可进行工作，但事后申请单位必须补办热工保护投退手续。

1.4保护投退操作由热工人员进行，并对执行的正确性负责，运行人员负责确认。

1.5热工保护投退操作必须两人以上同时在场。

1.6进行热工保护投停操作前，执行人员必须认真核对相关资料内容与工程师站内逻辑严格相符，并填写热控保护（信号）安全措施票后方能施工。

1.7 保护投停操作完成后，执行人须在保护投退申请单上签字，并在保护投停记录本上作记录并签字。

保护投退管理制度
1 总则
1.1 为了确保我厂机组的稳定运行，杜绝同组非停，保证保护的正常运行，认真贯彻”安全第一、预防为主”的方针，保证我厂保护投退的管理规落化、标准化、制度化，保证机组的安全、稳定运行，特制定本制度。

1.2 本制度适用于内蒙古######热电厂继电保护的投退工作。

2 保护及其定值的临时修改与退出
2.1 保护投退操作由运行人员进行，并对执行的正确性负责，检修人员负责确认。

2.2 遇有紧急情况，急需退出保护时，由值长请示总工程师，并由值长在保护投退单上签字注明。

2.3 保护退出完成有关工作后，必须在限定的时间内将保护投入运行，并经过检修和运行人员确认。

2.4 保护投退操作完成后，必须认真填定保护投退记录表，并由负责操作的运行人员和负责确认的检修人员签字。

填定时字迹应工整、清晰、不得涂改。

2.5 在没有征得总工程师批准，任何人不得擅自取消，退投保护系统及改动保护定值。

3保护系统的更变和修改申请
3.1 对保护装置进行版本升级及更换插件工作时必须制定技术措施和安全措施，设备部核，厂领导批准后实施，并对执行的正确性负责。

有条件时应对装置进行试验，验证保护系统软件与硬件改进的正确性。

4 保护投退工作流程
4.1保护投退须提出人填写保护投退变更单，主保退出须经总工程师批准，辅机保护退出须经部门领导师(或值长)同意，一式三联
4.2 保护恢复时保护变更申请人携带保护变更单第三联，并将保护投退三联合并后，经运行人员签字同意后，由执行人和监护人进行操作。

4.3 检修结束后应详细说明检修内容，在记录本上由检修、运行双方签字认可。

继电保护运行及投退管理制度1. 总则继电保护是风电场和电力系统安全稳定运行的重要保障,为加强固本风电场继电保护及安全自动装置的运行管理，保持继电保护及安全自动装置的健康水平，提高继电保护正确动作率，保证电网和电气设备的安全稳定运行，制定本制度。

2. 继电保护装置运行管理任何电气设备都不能在无保护的条件下运行。

配置双重主保护的电气主设备不允许两套主保护同时退出运行。

员必须严格执行《电业安全工作规程》和有关的继电保护现场运行规程。

继电保护现场校验和消缺工作必须执行工作票制度，拆接二次线时必须做好安全措施。

继电保护定值改变、二次线变动以及校验工作结束后，应有明确交待继电保护定值、二次线变动情况以及校验传动结果、能否投入运行等内容。

3. 继电保护及自动装置投退管理继电保护和安全自动装置投、退是指场220kV系统、35kV和380V场用电系统各种继电保护、安全自动装置投入、退出运行时所应履行的手续和流程。

严禁任何班组、个人未经批准私自投退保护。

继电保护和安全自动装置投、退由风电场场长负责总体协调。

继电保护和安全自动装置投、退由当值值长、值班员完成。

对于220kV系统的继电保护和安全自动装置投、退：运行中的电气设备需要投退保护时，由值长提前两天提出申请，风电场场长批准。

场长批准后，由值长向调度提出申请，待申请批准后值长下达操作命令，值班员进行投、退的操作，值长做好监护工作。

对于35kV系统的继电保护和安全自动装置的投、退：值长提前一天提出投、退保护和安全自动装置的申请，风电场场长批准。

值长下达投、退命令，值班员进行操作。

用380V系统继电保护装置的投、退：3值长提出申请，由风电场场长批准。

值长下达投、退命令，值班员进行操作。

遇到特殊运行工况或紧急情况需投、退继电保护和安全自动装置时：对于220kV系统继电保护和安全自动装置投、退：（1）值长向场长口头提出申请。

（2）值长备案并向调度提出申请。

（3）申请批复后，值长下达命令，值班员操作。
