1第二章电气识图本章要点●电气图的分类●详细介绍电气原理图的绘制。
●详细介绍电气原理图的识读。
本章难点●电气图的绘制特点。
●电气原理图的识读。
电气控制系统是由电动机和若干电气元件按照一定要求连接组成，以便完成生产过程控制特定功能的系统。
为了表达生产机械电气控制系统的组成及工作原理，同时也便于设备的安装、调试和维修，而将系统中各电气元件及连接关系用一定的图样反映出来，在图样上用规定的图形符号表示各电气元件，并用文字符号说明各电气元件，这样的图样叫做电气图。
第一节电气图的常用符号电气图，也称电气控制系统图。
图中必须根据国家标准，用统一的文字符号、图形符号及画法，以便于设计人员的绘图与现场技术人员、维修人员的识读。
在电气图中，代表电动机、各种电器元件的图形符号和文字符号应按照我国已颁布实施的有关国家标准绘制。
如GB4728—85 《电气图常用图形符号》GB6988—86 《电气制图》GB7159—87 《电气技术中的文字符号制订通则》GB5094—85 《电气技术中的项目代号》GB5226—85 《机床电气设备通用技术条件》国家规定从1990年1月1日起，电气图中的文字符号和图形符号必须符合最新国家标准。
表2—1给出了部分常用电气图形符号和文字符号。
因为目前有些技术资料仍使用旧国标，所以表中给出了新、旧国标对照，以供参考。
若需更详细的资料，请查阅最新国家标准。
表2—1 部分常用电气图形符号和文字符号的新旧对照表一、图形符号图形符号通常用于图样或其他文件，用以表示一个设备或概念的图形、标记或字符。
图形符号含有符号要素、一般符号和限定符号。
常用图形符号见表2—1。
1．符号要素它是一种具有确定意义的简单图形，必须同其他图形结合才构成一个设备或概念的完整符号。
如接触器常开主触电的符号就由接触器触点功能符号和常开触点符号组合而成。
2．一般符号用以表示一类产品和此类产品特征的一种简单的符号。
如电动机可用一个圆圈表示。
CLC电气符号1. 什么是CLC电气符号？CLC电气符号是指中国电力公司（China Light and Power Company）使用的一套标准化的电气图符号。
这些符号用于表示各种电气设备、元件和线路，以便工程师和技术人员能够准确理解和解读电气图纸。
2. CLC电气符号的分类CLC电气符号根据其功能和用途可以分为以下几类：2.1 电源设备符号•发电机：表示发电机的旋转部分，通常由一个圆圈和一个垂直线组成。
•变压器：表示变压器的旋转部分，通常由两个相交的垂直线组成。
2.2 开关设备符号•开关：表示开关设备，通常由一个水平线和一个垂直线组成。
水平线表示开关状态，垂直线表示开关位置。
•断路器：表示断路器设备，通常由一个带有箭头的弯曲线段组成。
2.3 控制设备符号•控制按钮：表示控制按钮设备，通常由一个圆圈和一个带有箭头的弯曲线段组成。
•控制开关：表示控制开关设备，通常由一个带有箭头的弯曲线段和一个垂直线组成。
2.4 传感器符号•温度传感器：表示温度传感器设备，通常由一个带有箭头的弯曲线段和一个波浪线组成。
•压力传感器：表示压力传感器设备，通常由一个带有箭头的弯曲线段和一个斜线组成。
3. CLC电气符号的使用方法CLC电气符号在电气图纸中使用时需要遵循一定的规则和约定。
以下是一些常见的使用方法：3.1 标注符号编号每个CLC电气符号都有一个唯一的编号，用于标识该符号所代表的设备或元件。
在电气图纸中，需要在每个符号旁边标注其编号，以便读者能够准确理解和解读图纸。
3.2 连接线路在电气图纸中，各个CLC电气符号之间需要用连线表示连接关系。
连线应该清晰、简洁，并且按照实际物理连接方式进行布置。
3.3 标注参数信息对于一些具有特定参数或功能的设备或元件，在电气图纸中需要标注其参数信息，以便读者能够了解其具体特性。
常见的参数信息包括电流、电压、功率等。
4. CLC电气符号的优势和应用领域CLC电气符号具有以下优势和广泛的应用领域：4.1 标准化和统一CLC电气符号是中国电力公司统一制定并推广使用的，具有标准化和统一的特点。

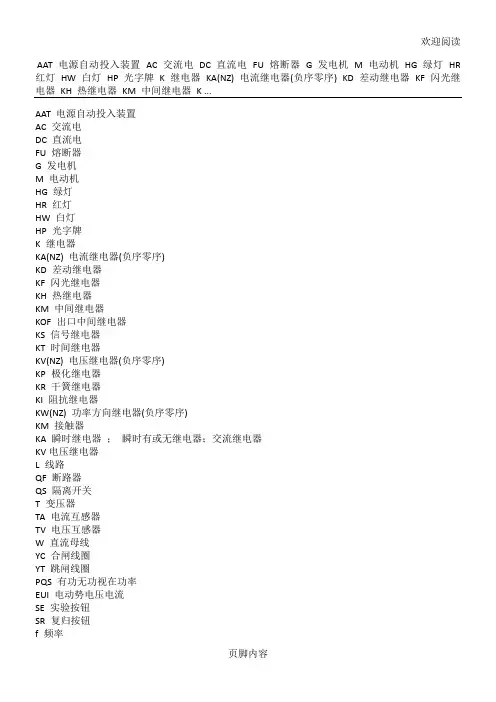

电气符号大全SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下矿用铠装控制电缆；MKVV22,MKVV322*0.5,3*0.75,4*4,------37*1.5mm铠装控制电缆；KVV22,KVV32,KVVR222*0.5,3*0.75,4*4,------37*1.5mm 铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV235对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT535对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR2 2DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.752*2*1.03*2*1.5------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆（电线），软结构。
