电气符号及基础知识

电气图纸符号大全电气图纸符号是电气工程中非常重要的一部分，它是电气工程师们进行设计、施工和维护工作时不可或缺的工具。

掌握电气图纸符号对于电气工程人员来说至关重要，因为它们是沟通和交流的重要工具，能够准确地传达电气系统的设计和构成。

在本文中，我们将为您详细介绍电气图纸符号的各种类型和含义，以便您更好地理解和运用它们。

1. 电源符号。

电气图纸中最基本的符号之一就是电源符号。

电源符号通常用来表示电气系统的供电来源，包括交流电源、直流电源和电池等。

交流电源的符号通常是一个波形图标，而直流电源的符号则是一个平行线加上一个加号。

电池的符号则是由两条短线和一条长线组成。

2. 开关符号。

开关符号是电气图纸中常见的符号之一，它用来表示电路中的开关装置，包括手动开关、自动开关和断路器等。

手动开关的符号通常是一个带有斜线的圆圈，而自动开关的符号则是一个带有一个“S”形图标的长方形。

断路器的符号则是一个带有“M”形图标的长方形。

3. 电动机符号。

电动机符号是用来表示电动机在电路中的位置和连接方式的。

电动机符号包括各种类型的电动机，如交流电动机、直流电动机和步进电动机等。

交流电动机的符号通常是一个带有“M”形图标的长方形，而直流电动机的符号则是一个带有一个“D”形图标的长方形。

步进电动机的符号则是一个带有“ST”形图标的长方形。

4. 传感器符号。

传感器符号是用来表示电路中的传感器装置，包括温度传感器、压力传感器和光电传感器等。

传感器符号通常是一个带有“S”形图标的长方形，不同类型的传感器可以根据具体的功能和特点进行不同的标识。

5. 电阻符号。

电阻符号是用来表示电路中的电阻器件，包括固定电阻、可调电阻和变阻器等。

电阻符号通常是一个带有波形图标的长方形，不同类型的电阻器件可以根据具体的参数和特点进行不同的标识。

6. 电容符号。

电容符号是用来表示电路中的电容器件，包括固定电容、可调电容和电解电容等。

电容符号通常是一个带有两条平行线的长方形，不同类型的电容器件可以根据具体的参数和特点进行不同的标识。

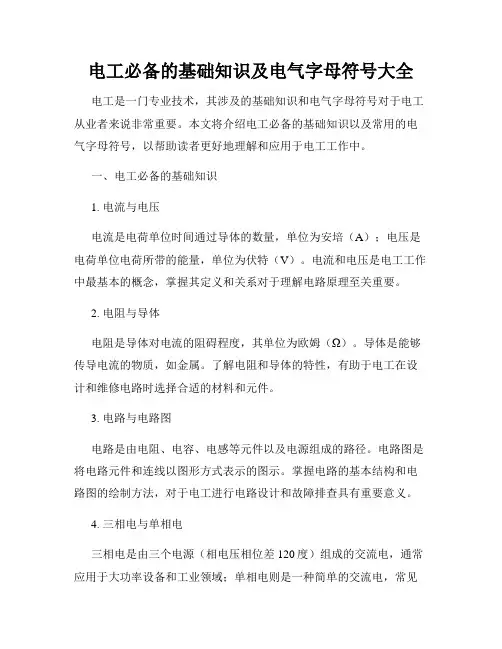

电工必备的基础知识及电气字母符号大全电工是一门专业技术，其涉及的基础知识和电气字母符号对于电工从业者来说非常重要。

本文将介绍电工必备的基础知识以及常用的电气字母符号，以帮助读者更好地理解和应用于电工工作中。

一、电工必备的基础知识1. 电流与电压电流是电荷单位时间通过导体的数量，单位为安培（A）；电压是电荷单位电荷所带的能量，单位为伏特（V）。

电流和电压是电工工作中最基本的概念，掌握其定义和关系对于理解电路原理至关重要。

2. 电阻与导体电阻是导体对电流的阻碍程度，其单位为欧姆（Ω）。

导体是能够传导电流的物质，如金属。

了解电阻和导体的特性，有助于电工在设计和维修电路时选择合适的材料和元件。

3. 电路与电路图电路是由电阻、电容、电感等元件以及电源组成的路径。

电路图是将电路元件和连线以图形方式表示的图示。

掌握电路的基本结构和电路图的绘制方法，对于电工进行电路设计和故障排查具有重要意义。

4. 三相电与单相电三相电是由三个电源（相电压相位差120度）组成的交流电，通常应用于大功率设备和工业领域；单相电则是一种简单的交流电，常见于家庭和小型应用。

了解三相电和单相电的特点和应用范围，对于电工的实际工作至关重要。

5. 电工安全知识电工工作存在一定的安全风险，必须掌握相关的安全知识和安全操作规程。

比如，使用绝缘手套、遵循正确的操作步骤、避免触电等。

二、电气字母符号大全为了方便电工工作的交流与记录，国际电工委员会（IEC）制定了统一的电气字母符号系统。

以下是常见的一些电气字母符号及其意义：1. 电流符号：I，单位为安培（A）。

2. 电压符号：U，单位为伏特（V）。

3. 电阻符号：R，单位为欧姆（Ω）。

4. 电容符号：C，单位为法拉（F）。

5. 电感符号：L，单位为亨利（H）。

6. 直流电源符号：V。

7. 交流电源符号：~。

8. 开关符号：开关的开合状态用开合与否表示。

9. 电源接地符号：符号中的三条竖线表示接地。

当然，还有许多其他符号便于电工描述和绘制电路图，如各种传感器、继电器、变压器等元件的特定符号，以及各种基础电路的标识等。

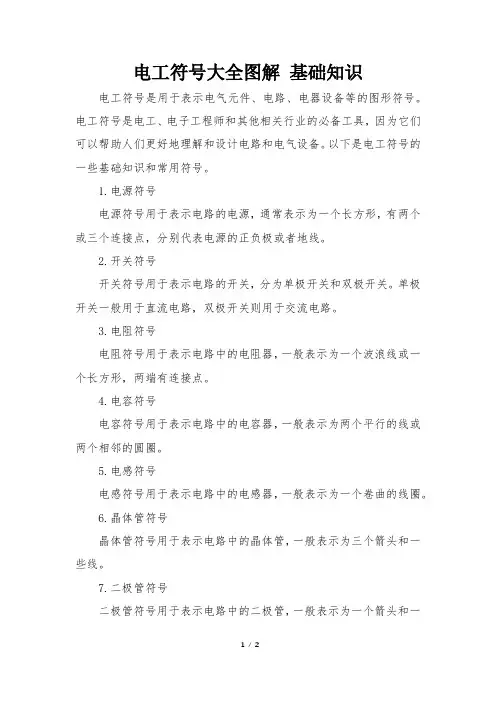

电工符号大全图解基础知识
电工符号是用于表示电气元件、电路、电器设备等的图形符号。

电工符号是电工、电子工程师和其他相关行业的必备工具，因为它们可以帮助人们更好地理解和设计电路和电气设备。

以下是电工符号的一些基础知识和常用符号。

1.电源符号
电源符号用于表示电路的电源，通常表示为一个长方形，有两个或三个连接点，分别代表电源的正负极或者地线。

2.开关符号
开关符号用于表示电路的开关，分为单极开关和双极开关。

单极开关一般用于直流电路，双极开关则用于交流电路。

3.电阻符号
电阻符号用于表示电路中的电阻器，一般表示为一个波浪线或一个长方形，两端有连接点。

4.电容符号
电容符号用于表示电路中的电容器，一般表示为两个平行的线或两个相邻的圆圈。

5.电感符号
电感符号用于表示电路中的电感器，一般表示为一个卷曲的线圈。

6.晶体管符号
晶体管符号用于表示电路中的晶体管，一般表示为三个箭头和一些线。

7.二极管符号
二极管符号用于表示电路中的二极管，一般表示为一个箭头和一
1/ 2
些线。

8.电机符号
电机符号用于表示电路中的电动机，一般表示为一个圆圈和一些线。

这些符号只是电工符号中的一部分，还有很多其他符号，需要根据具体情况进行选择和使用。

2/ 2。

电气原理图符号大全, 电气原理图符号释义1. 电气原理图的定义和作用电气原理图是一种用来表示电路元件和其连接关系的图形化符号系统。

它使用简洁的线条和符号，将复杂的电路结构和元件功能以一种直观、易理解的方式表达出来。

电气原理图在电路设计、电路分析和电路故障排除等方面发挥着重要作用。

2. 常见电气原理图符号和释义2.1 电源符号•电池图标：代表直流电源或电池。

2.2 基本元件符号•电阻符号：表示电阻元件，用于限制电流。

•电容符号：表示电容元件，用于储存和释放电荷。

•电感符号：表示电感元件，用于储存和释放磁能。

2.3 连接符号•直线：表示两点之间的连接。

•箭头：表示一个信号的流向。

2.4 开关符号•开关符号：用于控制电路的开关状态。

2.5 传感器符号•光敏电阻符号：表示光敏电阻传感器，用于感测光线强度。

•温度传感器符号：表示温度传感器，用于感测环境温度。

•压力传感器符号：表示压力传感器，用于感测环境压力。

2.6 运算符号•比较符号：用于比较两个信号的大小关系。

2.7 功率元件符号•电源符号：表示电源。

•发电机符号：表示发电机，用于产生电能。

•电动机符号：表示电动机，用于转化电能为机械能。

2.8 信号处理符号•滤波器符号：用于滤除信号中的噪声。

•放大器符号：表示信号放大器，用于放大弱信号。

2.9 控制符号•继电器符号：表示继电器，用于电路的开关控制。

•编码器符号：表示编码器，用于将一种形式的信息转化为另一种形式。

•电路开关符号：表示电路开关，用于电路的开关控制。

3. 如何绘制电气原理图绘制电气原理图需要遵循一定的规范，以确保图示的准确性和易读性。

以下是一些绘制电气原理图的基本步骤：1.确定电路的结构和组成元件。

2.选择合适的符号来表示每个元件。

3.使用直线和箭头来表示元件之间的连接和信号流向。

4.根据电路实际情况，添加合适的注释和标记。

5.检查电路图的准确性和易读性，确保符号和连接线的连贯性。

4. 电气原理图的应用场景电气原理图广泛应用于电路设计、电路分析和电路故障排除等领域。

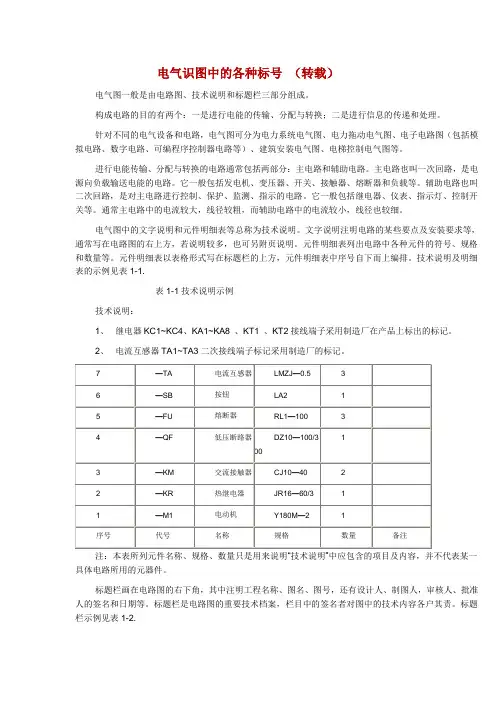

电气识图中的各种标号（转载）电气图一般是由电路图、技术说明和标题栏三部分组成。

构成电路的目的有两个：一是进行电能的传输、分配与转换；二是进行信息的传递和处理。

针对不同的电气设备和电路，电气图可分为电力系统电气图、电力拖动电气图、电子电路图（包括模拟电路、数字电路、可编程序控制器电路等）、建筑安装电气图、电梯控制电气图等。

进行电能传输、分配与转换的电路通常包括两部分：主电路和辅助电路。

主电路也叫一次回路，是电源向负载输送电能的电路。

它一般包括发电机、变压器、开关、接触器、熔断器和负载等。

辅助电路也叫二次回路，是对主电路进行控制、保护、监测、指示的电路。

它一般包括继电器、仪表、指示灯、控制开关等。

通常主电路中的电流较大，线径较粗，而辅助电路中的电流较小，线径也较细。

电气图中的文字说明和元件明细表等总称为技术说明。

文字说明注明电路的某些要点及安装要求等，通常写在电路图的右上方，若说明较多，也可另附页说明。

元件明细表列出电路中各种元件的符号、规格和数量等。

元件明细表以表格形式写在标题栏的上方，元件明细表中序号自下而上编排。

技术说明及明细表的示例见表1-1.表1-1技术说明示例技术说明：1、继电器KC1~KC4、KA1~KA8 、KT1 、KT2接线端子采用制造厂在产品上标出的标记。

2、电流互感器TA1~TA3二次接线端子标记采用制造厂的标记。

注：本表所列元件名称、规格、数量只是用来说明“技术说明”中应包含的项目及内容，并不代表某一具体电路所用的元器件。

标题栏画在电路图的右下角，其中注明工程名称、图名、图号，还有设计人、制图人，审核人、批准人的签名和日期等。

标题栏是电路图的重要技术档案，栏目中的签名者对图中的技术内容各户其责。

标题栏示例见表1-2.表1-2 标题栏示例图面（也称图纸）通常由纸边边界线、图框线、标题栏、会签栏组成，格式如图1-2所示。

其幅面代号及尺寸表1-3。

表1-3基本幅面代号及尺寸(单位：mm）会签栏标题栏周边图框线纸边界线（b）图纸幅面简称图幅，指由边框线所围成的图面。

电缆及附件的电场一、电气名词1、电流：单位时间内通过某一横断面的电荷量。

表示符号: I 单位：安培 或库仑/秒2、电量：电荷的量值。

表示符号： Q ，q q=It 单位：库仑3、电场强度：恒量电场大小的一个量。

表示符号：E E= Fq 单位：伏特/米、牛/库4、电势：为描述电场中电势能引用的一个概念。

（普物P42）电场中某一点的电势在量值上等于单位正电荷放在该点处时的电势能。

表示符号：U 单位：焦耳/库、伏特5、电压（电势差）：两点之间的电势差。

表示符号：V 单位：伏特6、电功率：单位时间内传输的电能。

有功、无功表示符号：P P =IU 单位：w 、kw7、电阻：电路数学分析时用来描述消耗电能的器件或它的部分特性。

如：电炉电阻丝 …………线路导体阻性………表示符号：R 单位：欧姆（Ω） 压敏可分为 线性电阻和非线性电阻 流敏电阻丝 保护器 控制电路上多用 光敏电流电压关系：U=Ri 热敏8、电容：电路数学分析时用来表示具有电场贮能的电气元件。

表示符号：C 单位：法拉（F ） μF 、PF也有线性与非线性之分。

电流电压关系： i(t)=C dvdt电流超前于电压90º 是一个贮能元件9、电感：用来表示具有磁场贮能的电气元件。

表示符号：L 单位：亨利（H ）电流电压关系：V （t ）=L dvdt电压超前于电流90º 是一个贮能元件10、工频：电器设备的工作频率，电网电源的频率。

我国50HZ 每秒50周波电以波形式传播（说明）二、电场的基本概念1、人们生活中的电现象a 、衣服上的发光、响声………b 、自然界的闪电、雷声………其实这些现象实质上是带有两种不同电荷的物体之间的放电现象2、物体带电的原因物体自身结构 原子构成正常情况 电中性外力作用 外围电子外逃 电子 负电正电物体所带的电有两种，且只有两种:正电荷、负电荷3、库仑定律在真空中，两个点电荷之间的相互作用力的方向沿着两个点电荷的连线，同号电荷相斥，异号电荷相吸，作用力的大小与两电荷电量q 1和q 2的乘积成正比，与两电荷之间的距离的平方成反比。

零基础学电工之常用电气符号和举例认识电路图要学会看电路图，必须先学会电工专业常用电气符号，在此基础上，结合电工基础理论识图，结合电器元件的结构和工作原理识图，结合电路图的绘制特点识图，就能看明白电路图了。

本文以CA6140型车床电路图为例讲解识图技巧。

一、常用电气符号二、识图的基本要求1、结合电工基础理论识图要想搞清电路的电气原理，必须具备电工基础知识，如三相异步电动机的旋转方向是由通入电动机的三相电源的相序决定的，改变电源的相序可改变电动机的转向。

2、结合电器元件的结构和工作原理识图看电路图时应搞清楚电器元件的结构、性能、在电路中的作用、相互控制关系，才能搞清电路的工作原理。

3、结合典型电路识图一张复杂的电路图细分起来是由若干典型电路组成，因此熟悉各种典型电路，能很快分清主次环节。

4、结合电路图的绘制特点识图绘制电气原理图时，主电路绘制在辅助电路的左侧或上部，辅助电路绘制在主电路的右侧或下部。

同一元件分解成几部份，绘在不同的回路中，但以同一文字符号标注。

回路的排列，通常按元件的动作顺序或电源到用电设备的连接顺序，水平方向从左到右、垂直方向从上到下绘出。

了解电气图的基本画法，就容易看懂电路的构成情况，搞清电器的相互控制关系，掌握电路的基本原理。

三、识图的基本步骤1、看图样说明搞清设计内容和施工要求，有助于了解图样的大体情况、抓住识图重点。

2、看电气原理图按先看主电路后看辅助电路的顺序识图。

看主电路时，通常从下往上看，即从负载开始经控制元件顺次往电源看。

主要是搞清负载是怎样取得电源的，电源经那些元件到达负载的。

看辅助电路，则从上而下，从左到右看，即先看电源，再顺次看各条回路。

主要是搞清它的回路构成，各元件的联系、控制关系和在什么条件下构成通路或断路。

3、看安装接线图先看主电路再看辅助电路，看主电路从电源引入端开始，顺次经控制元件和线路到用电设备；再看辅助电路，要从电源的一端到电源的另一端，按元件的顺序对每个回路进行分析研究。

电气基础知识1.电工基础知识：1.1 电压：电压也叫电位差，是指电流从高电位处向低电位处，两个电位之差。

通常也叫电压。

用字母U表示，单位是伏特，用字母V表示。

其中：1V＝1000mV=1000,000μV 1mV=1000μV电压还分交流和直流，分别用AC V和DC V 表示。

直流电压在测量时要注意有＋，－之分。

1.2 电阻：电流在物体内流动所遇到得阻力叫电阻，用R表示，单位：欧姆用字母Ω表示。

其中，1MΩ＝1000KΩ＝1000，000Ω1KΩ＝1000Ω电阻的种类很多，有碳质电阻，碳膜电阻，绕线电阻等。

形式上有固定电阻，可变电阻和电位器等。

电阻温度系数：电流流过电阻时，温度升高，其阻值发生变化，阻值变化值与原有阻值之比叫电阻的温度系数。

对于金属材料的电阻，电阻随温度的升高而增大，是正温度系数；对石磨和碳来讲，电阻随温度的升高而减少，是负温度系数。

温度系数越小，说明电阻越稳定。

空调器的温度传感器也是一种电阻，叫热敏电阻，其阻值是随着温度的升高而减少。

额定功率分1/8、1/4、1/2、1、2、3、5、10、20W等规格。

用指针式万用表测量电阻时要注意选择合适的档位，而且换档一定要调零。

1.3 电容器：凡被绝缘物分开的两个导体的组合都叫电容。

用字母C表示，单位是法拉，用F表示。

其中，1F＝1000000μF＝106μF＝1012μF主要指标有电容量和耐压，如2.5μF/450V。

种类有云母电容、陶瓷电容、电解电容和纸质电容等。

一般，陶瓷电容用在高频电路上，电机的启动电容主要用电解电容。

测量电容时，把万用表表笔探头直接放在电容器两个端子上，数字表可以直接读出电容的容量。

用指针表测量时，要用万用表的电阻档，并且将电阻档设置为最大量程，若指针偏转角度大，然后再逐渐回到最初位置（∞位置），说明电容器是好的。

如果回不到∞位置，则表头指的电阻就是漏电电阻，一般电容器的漏电电阻是很大的，通常有几十到几百兆欧。

测量0.01μ以上的大电容，用万用表RＸ10K档，只要表头指针摆动小或基本不跳动，可以判断电容器已开路。

电气符号大全电气符号是电气工程中非常重要的一部分，它是用来表示电气元件、电气设备、电气线路及电气工程图纸中各种电气元件和设备的标志。

电气符号的使用可以使电气工程图纸简洁明了，便于工程师和技术人员进行理解和操作。

因此，掌握电气符号对于从事电气工程设计、施工、维修和管理的人员来说至关重要。

1. 电源与配电。

在电气工程中，电源与配电是电气系统的基础，其中最常见的电气符号包括电源插座、开关、断路器、配电箱等。

电源插座的符号通常为一个长方形，内部有两个平行的短线，表示插座的两个孔；而开关的符号为一个实心方块，内部有一个交叉的线，表示开关的通断状态。

断路器的符号为一个带有斜线的长方形，表示断路器的断开和闭合状态；配电箱的符号为一个长方形，内部有多个小方格，表示配电箱内部的电气设备和元件。

2. 电动机与传动。

电动机是电气工程中常见的设备之一，其符号通常为一个实心圆圈，内部有一个字母"M"，表示电动机的旋转状态。

传动设备如齿轮、皮带、链条等的符号也是电气工程图纸中常见的内容，它们的符号形状各异，但都能清晰地表示传动装置的类型和工作原理。

3. 控制元件。

控制元件包括按钮、指示灯、继电器等，它们在电气系统中起着控制和指示的作用。

按钮的符号通常为一个实心圆圈，内部有一个十字形，表示按钮的按下和松开状态；指示灯的符号为一个空心圆圈，内部有一个填充的小圆圈，表示指示灯的亮和灭状态；继电器的符号为一个长方形，内部有一个"K"形符号，表示继电器的触发和释放状态。

4. 传感器与测量。

传感器和测量设备在电气系统中用于采集各种物理量和参数，其符号包括温度传感器、压力传感器、流量传感器、电流表、电压表等。

它们的符号形状各异，但都能清晰地表示传感器和测量设备的类型和测量原理。

5. 其他电气符号。

除了上述常见的电气符号外，电气工程图纸中还包括各种特殊设备和特殊元件的符号，如变压器、发电机、电容器、电阻器等。

电气工程师必备的行业知识在当今快速发展的科技领域中，电气工程师扮演着至关重要的角色。

为了在行业中取得成功，电气工程师需要掌握一系列的行业知识。

本文将介绍电气工程师必备的行业知识，以帮助他们更好地应对挑战并提升自己的专业能力。

一、电气工程基础知识1.1 电路原理：电气工程师需要掌握电路的基本原理，包括电流、电压、电阻等的概念，并能够应用欧姆定律解决简单电路问题。

1.2 电气符号：了解常用的电气元件符号及其功能，例如电阻、电容、电感等，以方便进行电路设计和分析。

1.3 三相系统：掌握三相电的概念、特点及其应用领域，理解三相负载平衡和不平衡的影响。

二、电力系统知识2.1 电力传输与分配：了解电力系统的传输和分配方式，包括输电线路、变电站等设备的工作原理和作用。

2.2 发电机：熟悉不同类型的发电机，包括火力发电、水力发电、核能发电等，了解其工作原理和运行特点。

2.3 变压器：掌握变压器的原理和不同类型的应用，理解变压器的变比、效率和稳定性等指标。

三、自动控制技术3.1 控制系统：了解闭环控制系统和开环控制系统的基本原理，掌握PID控制器的工作原理和调节方法。

3.2 传感器与执行器：熟悉各类传感器（如温度传感器、压力传感器）和执行器（如电机、电磁阀）的工作机理和应用场景，能够选择合适的传感器和执行器进行系统设计。

3.3 PLC编程：掌握可编程逻辑控制器（PLC）的编程方法和逻辑图设计，能够进行简单的工业自动化系统集成和调试。

四、电气安全知识4.1 电气安全标准：了解电气安全相关的国际和国内标准，包括电气装置、保护设备和操作规程等，确保工程符合相关安全规范。

4.2 防护措施：熟悉电气作业中的各种安全防护措施，包括绝缘、接地、防火、防爆等，能够合理地使用个人防护装备和设备保护装置。

4.3 事故处理：了解电气事故的原因、分类及应急处理方法，能够有效应对电气事故并采取相应的救援措施。

五、可再生能源知识5.1 太阳能和风能：了解太阳能和风能发电系统的工作原理和构成，熟悉光伏组件和风力发电机的安装和调试方法。

基础电气知识点总结大全第一章电路基础1. 电荷与电流电荷是电的基本单位，用符号q表示，单位是库仑(C)。

电荷流动形成了电流，用符号I表示，单位是安培(A)。

2. 电压与电势差电压是单位电荷通过一个电场获得的能量，用符号U表示，单位是伏特(V)。

电路中的电压也称为电势差，表示两点之间的电压差，用符号V表示。

3. 电阻与电阻率电阻是电路中阻碍电流通过的物质或元件，单位是欧姆(Ω)。

电阻率是物质的基本电阻，用符号ρ表示，单位是欧姆-米(Ω·m)。

4. 电功与功率电功是电流通过电阻产生的热能，用符号P表示，单位是焦耳(J)。

功率是单位时间内消耗的能量，用符号P表示，单位是瓦特(W)。

5. 串联与并联串联是将电阻依次连接在一起，电流只有一条路径通过。

并联是将电阻并排连接，电流有多条路径通过。

第二章电路元件1. 电源电源是提供电动势和电压的装置，用于驱动电路中的电流。

常见的电源有直流电源和交流电源。

2. 电阻电阻是电路中的一种基本元件，用于阻碍电流通过。

常见的电阻有固定电阻和可变电阻。

3. 电容电容是电路中的一种元件，用于储存电荷和能量，单位是法拉(F)。

4. 电感电感是电路中的一种元件，用于储存磁场能量，单位是亨利(H)。

5. 开关开关用于控制电路中的通断，通常有手动开关和自动开关两种。

第三章电路分析1. 基尔霍夫定律基尔霍夫定律包括基尔霍夫电流定律和基尔霍夫电压定律，用于分析电路中的电流和电压分布。

2. 电路分析方法电路分析方法包括节点分析、支路分析和戴维南定理等，用于分析复杂电路中的电流和电压。

3. 交流电路分析交流电路分析包括交流电压、交流电流、交流功率等，用于分析交流电路中的电流和电压。

第四章电路定理1. 欧姆定律欧姆定律规定了电流、电压和电阻之间的关系，即U=IR。

2. 费曼定理费曼定理用于分析电路中的电压和电流关系，通过电压和电流的积分可以得到电功。

3. 麦克斯韦定理麦克斯韦定理用于分析电路中的电场和磁场关系，通过电场和磁场的积分可以得到电磁感应和电场能量密度。

电气图纸符号大全电气图纸是工程领域中非常重要的一部分。

它是用于表达电气设备和线路的分布、连接和功能的图形符号系统。

在电气工程中，电气图纸是工程师们沟通和交流的重要工具。

以下是一些常见的电气图纸符号和其对应的含义。

1. 电源符号：电源符号通常用来表示电气设备的供电来源。

常见的电源符号包括电池符号、电网符号和发电机符号。

这些符号表示了电气设备所需的电源类型。

2. 电气元件符号：电气元件符号用来表示电气设备中的各种元件，如开关、插座、保险丝、断路器等。

这些符号通常用来表示电气元件的功能和位置。

3. 传感器符号：传感器符号用来表示各种传感器设备，如温度传感器、湿度传感器、光线传感器等。

这些符号表示了传感器设备的类型和位置。

4. 电器设备符号：电器设备符号用来表示安装在电气线路中的各种电器设备，如电机、发动机、燃气灶等。

这些符号表示了电器设备的类型和位置。

5. 连接符号：连接符号用来表示电气线路之间的连接方式，如并联、串联和星形连接等。

这些符号表示了电气线路的连接方式和电流流动的路径。

6. 电线符号：电线符号用来表示不同类型的电线和电缆，如电源线、信号线和通信线等。

这些符号表示了电线的类型和连接方式。

7. 地线符号：地线符号用来表示电气设备的接地和保护系统，以确保安全。

这些符号表示了接地系统的类型和位置。

8. 灯具符号：灯具符号用来表示不同类型的照明设备，如灯泡、投光灯和路灯等。

这些符号表示了照明设备的类型和位置。

在电气工程中，使用正确的电气图纸符号非常重要。

只有使用标准化的符号，工程师们才能准确地理解和解释电气图纸。

这有助于提高工程项目的效率和质量。

除了上述提到的电气图纸符号，还有很多其他类型的符号在电气图纸中使用。

这些符号表示了电气设备和线路的更具体的功能和特征。

例如，电子器件符号表示各种电子元件、电路和系统中使用的器件。

总之，电气图纸符号是电气工程师们必须熟悉和掌握的重要工具。

通过正确使用这些符号，工程师们能够有效地传达和理解电气设备和线路的布局、连接和功能。

电工必备基础知识1、左零右火。

2、三相五线制用颜色黄、绿、红、淡蓝色分别表示U、V、W、N 保护接地线双颜色(PE)。

3、变压器在运行中,变压器各相电流不应超过额定电流;最大不平衡电流不得超过额定电流的25%。

变压器投入运行后应定期进行检修。

4、同一台变压器供电的系统中,不宜保护接地与保护接零混用。

5、电压互感器二次线圈的额定电压一般为100V。

6、电压互感器的二次侧在工作时不得短路。

因短路时将产生很大的短路电流,有可能烧坏互感器,为此电压互感器的一次,二次侧都装设熔断器进行保护。

7、电压互感器的二次侧有一端必须接地。

这就是为了防止一,二次线圈绝缘击穿时,一次高压窜入二次侧,危及人身及设备的安全。

8、电流互感器在工作时二次侧接近于短路状况。

二次线圈的额定电流一般为5A9、电流互感器的二次侧在工作时决不允许开路,10、电流互感器的二次侧有一端必须接地,防止其一、二次线圈绝缘击穿时,一次侧高压窜入二次侧。

11、电流互感器在联接时,要注意其一、二次线圈的极性,我国互感器采用减极性的标号法。

12、安装时一定要注意接线正确可靠,并且二次侧不允许接熔断器或开关。

即使因为某种原因要拆除二次侧的仪表或其她装置时,也必须先将二次侧短路,然后再进行拆除。

13、低压开关就是指1KV以下的隔离开关、断路器、熔断器等等14、低压配电装置所控制的负荷,必须分路清楚,严禁一闸多控与混淆。

15、低压配电装置与自备发电机设备的联锁装置应动作可靠。

严禁自备发电设备与电网私自并联运行。

16、低压配电装置前后左右操作维护的通道上应铺设绝缘垫,同时严禁在通道上堆放其她物品。

17、接设备时:先接设备,后接电源。

18、拆设备时:先拆电源,后拆设备。

19、接线路时:先接零线,后接火线。

20、拆线路时:先拆火线,后拆零线。

21、低压熔断器不能作为电动机的过负荷保护。

22、熔断器的额定电压必须大于等于配电线路的工作电压。

23、熔断器的额定电流必须大于等于熔体的额定电流。

电工元件符号电工元件符号是电气工程中用于表示电气元件的图形符号。

通过这些符号，工程师可以清晰地理解电路和设备中所使用的元件及其功能。

本文将介绍一些常见的电工元件符号及其意义，以帮助读者更好地理解电气工程。

1. 电源符号电源符号通常用于表示电路中的能量来源。

最常见的电源符号是直流电源符号和交流电源符号。

直流电源符号通常由一条长线和一条短线组成，表示电路中的正极和负极。

正极上方的长线表示电路中的正极，而负极上方的短线表示电路中的负极。

交流电源符号通常由一个波浪线和一个连线组成，波浪线表示交流电的源波形。

2. 开关符号开关符号通常用于表示电路中的开关元件，用于控制电流的通断。

最常见的开关符号是单刀双掷开关符号，它由一个连接着三条线的符号组成。

中间的线表示开关本身，而两边的线分别表示开关的两个位置，以表示通断状态。

其他常见的开关符号还有普通开关符号、按钮开关符号等。

3. 电阻符号电阻是电气工程中常见的元件，用于控制电路中的电流和电压。

电阻符号通常由一个波浪线和一个连接的线组成。

波浪线表示电阻器中的电阻元件，而连接的线则表示电阻器两端的引脚。

在电路图中，电阻符号通常与其阻值一起标注。

4. 电容符号电容是电气工程中用于储存电荷的元件，用于控制电路中的电压和电流。

电容符号通常由两条平行的短线组成，表示电容器中的两个极板。

有时，电容符号的上方还会标注电容器的电容值。

5. 电感符号电感是电气工程中利用电磁感应产生电压的元件，用于控制电路中的电流和电压。

电感符号通常由一个卷线的符号组成，表示电感元件的线圈。

有时，电感符号的上方还会标注电感器的电感值。

6. 节省空间的符号在一些电路图中，为了节省空间，可以使用特殊的符号来代替常见的电工元件符号。

例如，双箭头线可以代替电阻符号，平行的四条线可以代替电容符号。

这些特殊的符号与常见的符号之间有一定的对应关系，可根据需要来选择使用。

7. 其他常见符号除了上述介绍的电工元件符号外，还有其他一些常见的符号，如电流表符号、电压表符号、电位器符号、继电器符号等。
