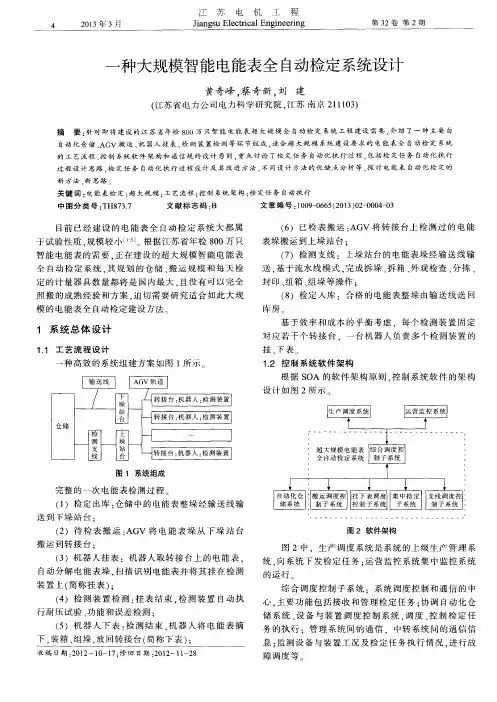

４　江苏电机工程　Ｊｉａｎｇｓｕ　Ｅｌｅｃｔｒｉｃａｌ　Ｅｎｇｉｎｅｅｒｉｎｇ　第３２卷第２期　

一种大规模智能电能表全自动检定系统设计　

黄奇峰，蔡奇新，刘建　

（江苏省电力公司电力科学研究院，江苏南京２１１１０３）　

摘　要：针对即将建设的江苏省年检８００万只智能电能表超大规模全自动检定系统工程建设需要，介绍了一种主要由　自动化仓储、ＡＧＶ搬运、机器人挂表、检测装置检测等环节组成，适合超大规模系统建设要求的电能表全自动检定系统　的工艺流程、控制系统软件架构和通信规约设计原则，重点讨论了检定任务自动化执行过程，包括检定任务自动化执行　过程设计思路．检定任务自动化执行过程设计及其改进方法，不同设计方法的优缺点分析等，探讨电能表自动化检定的　新方法、新思路。　关键词：电能表检定；超大规模；工艺流程；控制系统架构；检定任务自动执行　中图分类号：ＴＨ８７３．７　文献标志码：Ｂ　文章编号：１００９—０６６５（２０１３）０２—０００４—０３　

目前已经建设的电能表全自动检定系统大都属　

于试验性质．规模较小＿１　］　根据江苏省年检８００万只　智能电能表的需要．正在建设的超大规模智能电能表　全自动检定系统，其规划的仓储、搬运规模和每天检　

定的计量器具数量都将是国内最大．且没有可以完全　照搬的成熟经验和方案．迫切需要研究适合如此大规　

模的电能表全自动检定建设方法　

１系统总体设计　

１．１工艺流程设计　

一种高效的系统组建方案如图１所示。　

仓储　／　Ｉ　——　站　Ｉ台　

线ｌ　Ｊ台　转接台：机器人：检测装置　

转接台：机器人：检测装置　

转接台：机器人：检测装置　

图１系统组成　

完整的一次电能表检测过程　

（１）检定出库：仓储中的电能表整垛经输送线输　送到下垛站台：　

（２）待检表搬运：ＡＧＶ将电能表垛从下垛站台　搬运到转接台：　

（３）机器人挂表：机器人取转接台上的电能表，　

自动分解电能表垛．扫描识别电能表并将其挂在检测　装置上（简称挂表）：　

基于组态软件的智能电表校验系统的研究

作者：麻森权

来源：《智能计算机与应用》2019年第04期

摘 要：随着智能电能表的广泛使用，很多用户对智能电表准确度有质疑，将电表送到供电局计量检定中心或者实验室进行检测，检测过程并不透明，大部分检定结果得不到认可。针对智能电能表检测方法不足等问题，本文设计一套基于组态软件小型的、简单的、易操作的三表位电能表校验平台，避免将待检电表带回实验室或计量监督部门进行检测出现不透明、不公开、效率低、成本高、周期长等缺点。用该校验系统也能高效、准确地完成校表任务。

关键词：智能电能表; 组态软件; 校验

文章编号：2095-2163（2019）04-0284-02 中图分类号：TM933.4 文献标志码：A

0 引 言

随着智能电网的不断发展，智能电能表的技术研究也取得了长足进步。目前，其在国内已经实现了全覆盖安装使用，比起以往的机械电表，智能电能表优越性也更显突出，给家庭生活用电带来了极大的方便。但是，随即也出现了一些负面的评议：用户将原电能表更换为智能电能表后，电费增加了，就认为智能电能表比原来的电能表走得快。因此即有部分用电客户对智能电能表计量准确性提出质疑[1]。本文研发的技术方案一定程度上在解决老百姓对智能电能表的质疑起到一定的作用。对此本文拟展开研究论述如下。

1 智能电表的校验现状

如果用电客户对智能电表走字准确性有疑虑，首先需向供电部门营业厅申请检定，然后由供电局相关工作人员将電能表拆下，用户将拆下来的电能表送到供电局计量检定中心或者实验室进行检测[2]。但由于检定工作只能由供电局工作人员或者实验室人员单独完成，检测过程并不透明，导致无论是检定的误差、还是方法，大部分用电客户都不理解，从而就会对检定结果产生疑虑。将电能表送到计量检定中心或实验室进行检测、校准的方式不仅效率低，校表周期长、成本高、而且极大消耗各部门的人力物力。同时，计量检定中心或实验室的检测装置都是大型的，检测设备的功能模块全部都是以硬件或固化的软件形式存在，无论在开发还是在智能电表校验上，都缺乏灵活性。显然不符合智能电表分布广泛却现如今人们追求高效的校验要求[3]。

一种简便的电能表自主自动校表方法

摘要：本文介绍了一种简便的电能表自主自动校表方法。该方法采用基于DSP的自动校表系统，通过内部存储器保存标准电能值和待校表电能值，运用自动调整算法，可快速、准确地完成电能表的校准。经过实验验证，该方法具有准确度高、调整速度快等优点，可满足电能表校准的精度要求。

关键词：DSP；自主自动校表；精度；调整速度。

正文：随着电力行业的快速发展，电能表作为电力计量装置的重要组成部分，其准确度对于保障用电者权益和促进电力行业健康发展具有重要意义。因此，电能表校准成为电力行业中的重要环节之一。

传统的电能表校准方法需要专门的校准技术人员及设备，并且存在误差大、操作繁琐等问题。为了解决这些问题，本文提出了一种基于DSP的电能表自主自动校表方法。

首先，该方法采用内部存储器保存标准电能值和待校表电能值。通过DSP的高速运算能力和内部存储器，可快速准确地完成电能表的校准。其次，运用自动调整算法，能够自动根据标准电能值和待校表电能值之间的误差进行调整，并输出调整结果。最后，该方法还可对电能表的各项参数进行检测和调整，如电流、电压、功率因数等。

经过实验验证，该方法具有准确度高、调整速度快等优点，能够满足电能表校准的精度要求。同时，该方法操作简便，无需专门的校准技术人员和设备，可大大提高校准效率和精度，具有很高的实用性和普适性。

总之，基于DSP的电能表自主自动校表方法是一种创新的校准方案，具有很大的推广和应用价值。在电力行业中推广应用，将为保障用电者权益和促进电力行业健康发展做出积极贡献。为了更加深入地阐述基于DSP的电能表自主自动校表方法，本文将从以下几点进行讨论。

首先，本方法采用DSP芯片作为核心处理器，具有高速运算、内部存储器、通用接口等优势。相比传统的电能表校准方法，可以有效提高校准速度和精度，避免了传统方法中容易出现的校准误差和漏检情况。同时，由于DSP芯片应用广泛、性能稳定可靠，因此该方法能够在实际应用中获得很好的效果。
