新浇混凝土侧压力计算

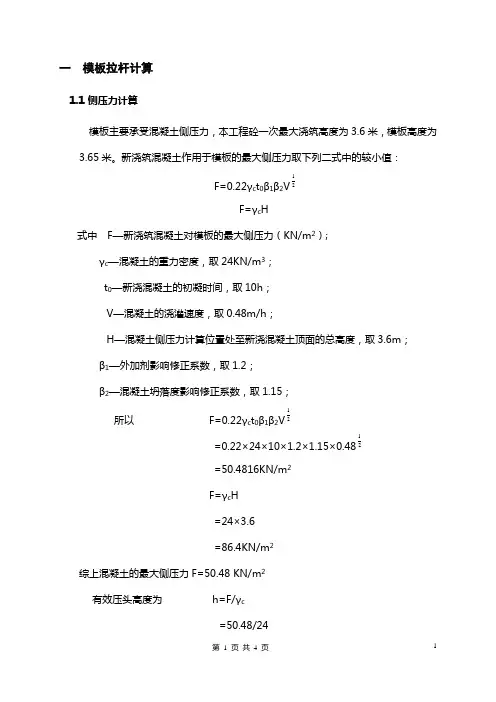

一模板拉杆计算
1.1侧压力计算
模板主要承受混凝土侧压力，本工程砼一次最大浇筑高度为3.6米，模板高度为
3.65米。

新浇筑混凝土作用于模板的最大侧压力取下列二式中的较小值：
F=0.22γc t0β1β2V21
F=γc H
式中F—新浇筑混凝土对模板的最大侧压力（KN/m2）;
γc—混凝土的重力密度，取24KN/m3；
t0—新浇混凝土的初凝时间，取10h；
V—混凝土的浇灌速度，取0.48m/h；
H—混凝土侧压力计算位置处至新浇混凝土顶面的总高度，取3.6m；
β1—外加剂影响修正系数，取1.2；
β2—混凝土坍落度影响修正系数，取1.15；
所以F=0.22γc t0β1β2V21
=0.22×24×10×1.2×1.15×0.4821
=50.4816KN/m2
F=γc H
=24×3.6
=86.4KN/m2
综上混凝土的最大侧压力F=50.48 KN/m2
有效压头高度为h=F/γc
=50.48/24
=2.1034m 混凝土侧压力的计算分布图见下图：
q=50.48KN/m2
1.2对拉杆的强度的验算
φ16mm螺纹钢对拉杆承受的拉力为
P=F.A。

《建筑施工模板安全技术规范》JGJ162-2008可变荷载效应控制组合 模板荷载设计值计算方法一、柱、墙、梁帮、池壁等垂直模板荷载设计值注：1、如所计算的构件为热轧型钢，其所受的荷载设计值可乘以0.95进行折减。

2、新浇筑砼对模板侧面压力标准值按下列二式计算，并取二式中较小值：2121022.0V t F C ββγ=H F C γ=C γ——新浇砼的重力密度（kN /m 3）t 0——新浇砼的初凝时间（h ）当缺乏试验资料时，可采用t 0=200/ (T+15)计算，（T 为砼的温度） V ——砼的浇筑速度（m/h ）H ——砼侧压力计算位置处至新浇筑砼顶面的总高度（m ）1β——掺具有缓凝作用的外加剂时取1.2，不掺取12β——塌落度影响修正系数，坍落度小于30㎜取0.85；50～90㎜取1；110～150㎜取1.153、对垂直模板振捣砼产生的荷载取4 kN/㎡二、平板楼板模板及支架荷载设计值三、梁底、拱底模板及支架荷载设计值接下页《建筑施工模板安全技术规范》JGJ162-2008永久荷载效应控制组合 模板荷载设计值计算方法一、柱、墙、梁帮、池壁等垂直模板荷载设计值注：1、如所计算的构件为热轧型钢，其所受的荷载设计值可乘以0.95进行折减。

2、新浇筑砼对模板侧面压力标准值按下列二式计算，并取二式中较小值：2121022.0V t F C ββγ=H F C γ=C γ——新浇砼的重力密度（kN /m 3）t 0——新浇砼的初凝时间（h ）当缺乏试验资料时，可采用t 0=200/ (T+15)计算，（T 为砼的温度） V ——砼的浇筑速度（m/h ）H ——砼侧压力计算位置处至新浇筑砼顶面的总高度（m ）1β——掺具有缓凝作用的外加剂时取1.2，不掺取12β——塌落度影响修正系数，坍落度小于30㎜取0.85；50～90㎜取1；110～150㎜取1.153、对垂直模板振捣砼产生的荷载取4 kN/㎡二、平板楼板模板及支架荷载设计值三、梁底、拱底模板及支架荷载设计值。

T=3×Q/2bh=3×4132/(2×30×75)=2.755N/mm2
截面抗剪强度设计值 [T]=1.300N/mm2
满足要求!
3.挠度计算
v=0.677×10.069×500.04/(100×9500×1054688)=0.425mm
最大挠度小于500/250

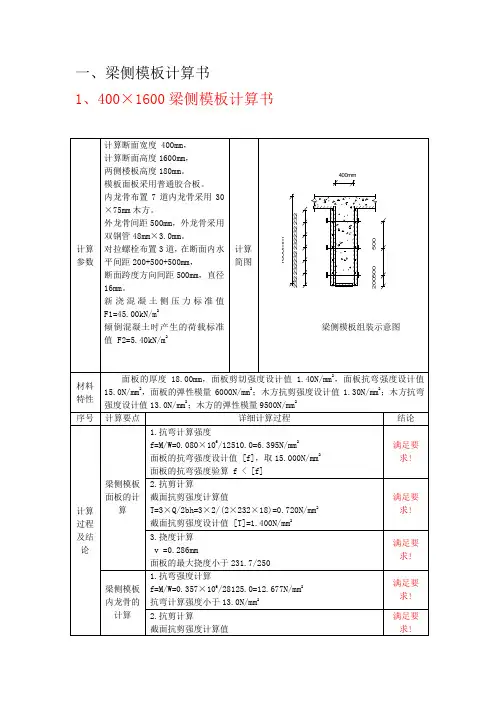

梁侧模板龙骨的计算
1.抗弯计算强度
断面跨度方向间距500mm，直径16mm。
新浇混凝土侧压力标准值 F1=45.00kN/m2
倾倒混凝土时产生的荷载标准值 F2=5.40kN/m2
计算简图
梁侧模板组装示意图
材料特性
面板的厚度18.00mm，面板剪切强度设计值1.40N/mm2，面板抗弯强度设计值15.0N/mm2，面板的弹性模量6000N/mm2；木方抗剪强度设计值1.30N/mm2；木方抗弯强度设计值13.0N/mm2；木方的弹性模量9500N/mm2
断面跨度方向间距500mm，直径16mm。
新浇混凝土侧压力标准值 F1=45.00kN/m2
倾倒混凝土时产生的荷载标准值 F2=5.40kN/m2
计算简图
梁侧模板组装示意图
材料特性
面板的厚度18.00mm，面板剪切强度设计值1.40N/mm2，面板抗弯强度设计值15.0N/mm2，面板的弹性模量6000N/mm2；木方抗剪强度设计值1.30N/mm2；木方抗弯强度设计值13.0N/mm2；木方的弹性模量9500N/mm2
序号
计算要点
ห้องสมุดไป่ตู้详细计算过程
结论
计算过程及结论
梁侧模板面板的计算
1.抗弯计算强度
f=M/W=0.072×106/12082.5=5.959N/mm2
面板的抗弯强度设计值 [f]，取15.000N/mm2

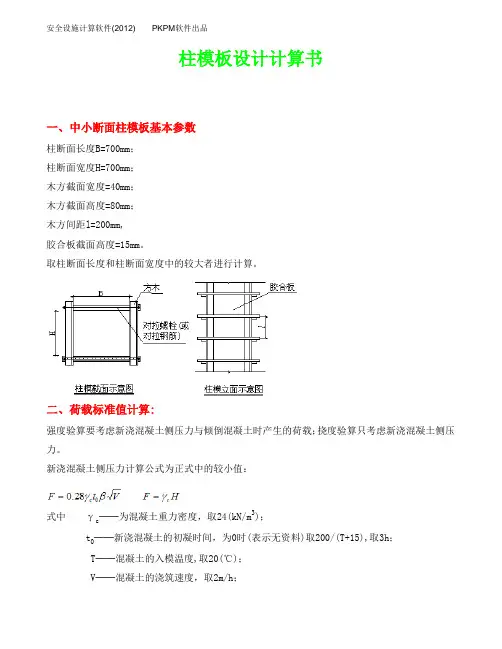

柱模板设计计算书一、中小断面柱模板基本参数柱断面长度B=700mm；柱断面宽度H=700mm；木方截面宽度=40mm；木方截面高度=80mm；木方间距l=200mm,胶合板截面高度=15mm。

取柱断面长度和柱断面宽度中的较大者进行计算。

二、荷载标准值计算:强度验算要考虑新浇混凝土侧压力与倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。

新浇混凝土侧压力计算公式为正式中的较小值：式中γc──为混凝土重力密度，取24(kN/m3)；t0──新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15),取3h；T──混凝土的入模温度,取20(℃)；V──混凝土的浇筑速度，取2m/h；β──混凝土坍落度影响修正系数，取0.85。

根据公式计算的新浇混凝土侧压力标准值F1=19.04kN/m2。

实际计算中采用的新浇混凝土压力标准值 F1=24.23kN/m2。

倾倒混凝土时产生的荷载标准值 F2=3kN/m2。

三、柱箍间距验算依据规范《建筑施工模板安全技术规程》(JGJ162-2008)，柱模为木面板时的柱箍间距必须同时满足下面两式:式中 E──柱木面板的弹性模量(kN/mm2)；I──柱木面板的弹惯性矩(mm4)；F──新浇混凝土侧压力设计值；F s──新浇混凝土作用于模板上的侧压力、振捣混凝土倾倒混凝土时作用于模板上的侧压力设计值；b──柱木面板一块的宽度(mm)；W──木面板的抵抗矩；f m──木材抗弯强度设计值。

计算过程如下：胶合板截面抵抗矩 W=bh2/6=700×(15)2/6=26250.00mm3胶合板截面惯性矩 I=bh3/12=700×(15)3/12=196875.00mm4F s=0.95×(1.2×24.23+1.4×3)/1000=0.0316N/mm2第一式：0.783×[6000×196875.00/(29.076/1000×700.00)]1/3=303.16mm第二式：[8×26250×15/(0.0316×700)]1/2=377.29mm由于柱箍间距实际取200mm不大于上面两式计算的最小间距303.16mm,所以满足要求!四、柱箍强度验算依据规范《建筑施工模板安全技术规程》(JGJ162-2008)，柱箍强度应按拉弯杆件采用下式验算：。
