涡运动理论评介

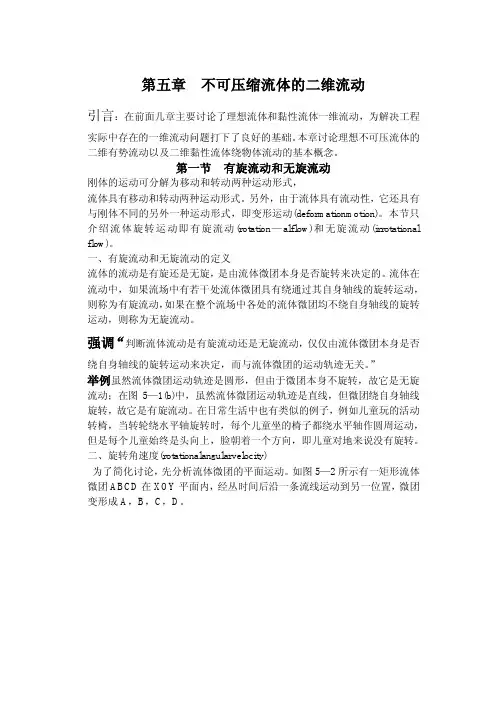

第五章不可压缩流体的二维流动引言：在前面几章主要讨论了理想流体和黏性流体一维流动，为解决工程实际中存在的一维流动问题打下了良好的基础。

本章讨论理想不可压流体的二维有势流动以及二维黏性流体绕物体流动的基本概念。

第一节有旋流动和无旋流动刚体的运动可分解为移动和转动两种运动形式，流体具有移动和转动两种运动形式。

另外，由于流体具有流动性，它还具有与刚体不同的另外一种运动形式，即变形运动(deformationmotion)。

本节只介绍流体旋转运动即有旋流动(rotation—alflow)和无旋流动(irrotational flow)。

一、有旋流动和无旋流动的定义流体的流动是有旋还是无旋，是由流体微团本身是否旋转来决定的。

流体在流动中，如果流场中有若干处流体微团具有绕通过其自身轴线的旋转运动，则称为有旋流动，如果在整个流场中各处的流体微团均不绕自身轴线的旋转运动，则称为无旋流动。

强调“判断流体流动是有旋流动还是无旋流动，仅仅由流体微团本身是否绕自身轴线的旋转运动来决定，而与流体微团的运动轨迹无关。

”举例虽然流体微团运动轨迹是圆形，但由于微团本身不旋转，故它是无旋流动；在图5—1(b)中，虽然流体微团运动轨迹是直线，但微团绕自身轴线旋转，故它是有旋流动。

在日常生活中也有类似的例子，例如儿童玩的活动转椅，当转轮绕水平轴旋转时，每个儿童坐的椅子都绕水平轴作圆周运动，但是每个儿童始终是头向上，脸朝着一个方向，即儿童对地来说没有旋转。

二、旋转角速度(rotationalangularvelocity)为了简化讨论，先分析流体微团的平面运动。

如图5—2所示有一矩形流体微团ABCD在XOY平面内，经丛时间后沿一条流线运动到另一位置，微团变形成A，B，C，D。

流体微团在Z周的旋转角速度定义为流体微团在XOY平面上的旋转角速度的平均值速度环量是一个标量，但具有正负号。

速度环量的正负号与速度方向和积分时所取的绕行方向有关。

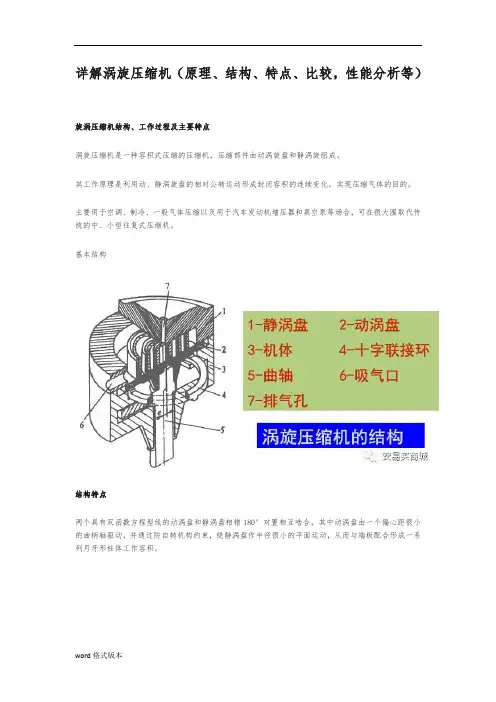

详解涡旋压缩机（原理、结构、特点、比较，性能分析等）旋涡压缩机结构、工作过程及主要特点涡旋压缩机是一种容积式压缩的压缩机，压缩部件由动涡旋盘和静涡旋组成。

其工作原理是利用动、静涡旋盘的相对公转运动形成封闭容积的连续变化，实现压缩气体的目的。

主要用于空调、制冷、一般气体压缩以及用于汽车发动机增压器和真空泵等场合，可在很大围取代传统的中、小型往复式压缩机。

基本结构结构特点两个具有双函数方程型线的动涡盘和静涡盘相错180°对置相互啮合，其中动涡盘由一个偏心距很小的曲柄轴驱动，并通过防自转机构约束，绕静涡盘作半径很小的平面运动，从而与端板配合形成一系列月牙形柱体工作容积。

特点：利用排气来冷却电机，同时为平衡动涡旋盘上承受的轴向气体力而采用背压腔结构，另外机壳是高压排出气体，使得排气压力脉动小，因而振动和噪声都很小。

背压腔如何实现轴向力的平衡？动涡旋盘上开背压孔，背压孔与中间压力腔相通，从背压孔引入气体至背压腔，使背压腔处于吸、排气压力之间的中间压力。

通过背压腔气体作用于动涡旋盘的底部，从而来平衡各月牙形空间气体对动涡旋盘的不平衡轴向力和力矩。

高压外壳的特点：1、吸气温度加热损失少；2、排气脉动小；3、启动时冷冻机油发泡。

低压外壳的特点：1、吸气温度易过热；2、压缩机不易产生液击；3、置电动机效率较高。

数码涡旋压缩机采用“轴向柔性”浮动密封技术，将一活塞安装在顶部订涡旋盘处，活塞顶部有一调节室，通过0.6mm 直径的排气孔和排气压力相连接，而外接PWM阀（脉冲宽度调节阀）连接调节室和吸气压力。

PWM阀处于常闭位置时，活塞上下侧的压力为排气压力，一弹簧力确保两个涡旋盘共同加载。

PWM阀通电时，调节室排气被释放至低压吸气管，导致活塞上移，带动顶部定涡旋盘上移，该动作使动、定涡旋盘分隔，导致无制冷剂通过涡旋盘。

用于冷冻系统中的系统流程图：对压缩过程进行中间补气的经济器运行方式，是解决涡旋压缩机在低温工况下运行时，由于压比过高导致排气温度过高的有效方法。

项目名称：大跨桥梁风效应的涡动力学机理与控制推荐单位：哈尔滨工业大学项目简介：我国大跨桥梁数量世界第一，缆索承重桥梁是大跨度桥梁最主要的桥型。

缆索承重大跨度桥梁柔性大、阻尼小，是风敏感结构，易产生多类复杂风效应，甚至导致桥梁破坏倒塌，严重威胁桥梁安全与服役状态。

桥梁结构风效应本质上是由钝体绕流，并由此产生的流动分离和旋涡运动诱发的。

旋涡是流体运动的肌腱，对桥梁结构风效应具有决定性作用。

但大跨度桥梁因气动外形复杂、风场不均匀和三维流固耦合效应，桥梁结构涡动力行为及其机理是桥梁风工程领域长期面临的难题。

本项目针对缆索承重大跨度桥梁主梁和拉索两类生命线构件风效应，在国内外率先发现了其旋涡时空分布等涡动力学行为和旋涡与结构振动耦合作用机理，提出了基于涡动力学的桥梁结构风效应控制原理和方法，形成了桥梁结构涡动力学及其控制理论。

重要科学发现如下：1.大跨度桥梁分离式主梁风效应涡动力学行为与机理。

发现了分离式双箱梁绕流场空隙旋涡、多旋涡共存及其空间分布特征、以及空隙流动模态突变等独特的涡动力行为，得到了箱梁间流态突变的临界空隙比，揭示了分离式箱梁独特涡动力行为形成机理；发现了分离式双箱梁涡激振动全过程涡动力行为（旋涡形成、分布、相互作用、时空演化规律），建立了旋涡空间分布与结构振动的能量传输关系，发现运动致空隙旋涡是分离式双箱梁大幅涡激振动的控制因素，揭示了分离式双箱梁涡激振动流固耦合作用机理。

2.大跨度桥梁斜拉索风效应涡动力学行为与机理。

针对斜拉索风雨振，发明了斜拉索水线超声检测技术，揭示了水线几何特征和运动规律，发现了风雨激振水线运动与拉索振动低频同频锁定机理；监测了超长斜拉索高阶多模态涡激振动，发现了剪切流场诱发斜拉索尾流旋涡脱落频率轴向非一致性、行波效应与梯阶锁定特征，提出了斜拉索多模态涡激振动参与模态预测方法；揭示了长期服役下斜拉索腐蚀和力学性能演化规律，建立了单丝强度概率分布与斜拉索承载力之间关系模型，提出斜拉索全寿命承载力评价方法。

流体运动中的射流与涡流特性流体运动是指流体在外力作用下的运动过程。

其中，射流和涡流是流体运动中两种常见的特性。

射流是指流体在流动中通过喷嘴、管道等狭窄通道时，其流速增加而密度减小的现象；而涡流则是流体运动中形成旋转流动的现象。

本文将分别探讨射流和涡流的特性及其应用。

一、射流特性射流的特性主要包括射流速度、射流角度以及射流的稳定性。

首先是射流速度，射流的速度通常比周围环境的流速要高。

这使得射流具有较强的冲击力，可用于清洗、喷涂等领域。

其次是射流角度，射流角度的大小直接影响了射流的范围和强度。

不同角度的射流可以实现不同的效果，例如喷洒式和喷淋式的喷嘴就是通过控制射流角度来实现不同的喷雾效果。

最后是射流的稳定性，射流的稳定性取决于流体的性质以及流道的设计。

合理的流道设计可以使射流更加稳定，减小失压和涡脱的现象。

二、涡流特性涡流是流体运动中形成旋转流动的现象。

涡流的特性包括涡旋结构、涡心位置以及涡流的稳定性。

首先是涡旋结构，涡流通常会形成旋涡结构，这是由于流体的速度分布不均匀所致。

涡旋的形状、大小和数量可以反映出涡流的特性。

其次是涡心位置，涡心是涡旋的中心点，涡心的位置可以影响涡流的运动轨迹。

最后是涡流的稳定性，涡流的稳定性受到流体粘性、流速和流动环境的影响。

适当调节这些参数可以改变涡流的稳定性，实现涡流在不同工程领域的应用。

三、射流与涡流的应用射流和涡流在许多工程领域都有广泛的应用。

其中，射流的应用包括火焰喷射器、汽车喷油嘴、火箭喷口等。

例如，火焰喷射器利用射流的高速和热能来实现火焰的喷射，广泛应用于冶金、建筑等领域。

涡流的应用则包括离心泵、旋流分离器、涡轮发动机等。

离心泵利用涡流的旋转力将液体进行输送，广泛应用于工业领域。

涡轮发动机则利用涡流的动能转换为机械能，推动飞机、轮船等运输工具。

综上所述，射流和涡流是流体运动中常见的特性。

射流具有高速、冲击力强的特点，涡流则表现为旋转的流动。

它们在工程领域有广泛的应用，如喷射器、泵和发动机等。
