高三电子技术试题

  • 格式：doc
  • 大小：352.50 KB
  • 文档页数：5

1
高三（天师 ）电子技术综合试题
第一卷 一、单项选择题（45分） 1 .题图中的单相半波整流电路，当输入电压iut的平均值为10V时，输出电压0ut的平均值是( ) A.4V B.4.5V C.7.07V D.9V 2．射极输出器的输出电压与输入电压的相位差为（ ） A．0° B．90° C．120° D．180° 3 题图电路，F与A、B的关系是( ) A.FAB B.FAB C.FAB D.FAB 4 ．图示稳压电路，稳压管V1的稳压值为6V，稳压管V2的稳压值为8V，正向压降 均为0．7V，则输出电压U0为( ) A．2V B．6.7V C．8.7V D．14V 5 ．在放大电路中引入负反馈，可使（ ） A．放大倍数提高 B．放大倍数降低 C．放大器工作不稳定 D．输出波形失真

6 ．有三个输入端的与非门电路的符号是（ ）

7 .题图示二极管为理想元件，输出电压U0为（ ）
A.5V
B.0V
C.2.5V
D.5.7V

8 ．电路如图所示，其输出电压的范围为-15V~15V，当Ui=5V时，输出电压Uo为（ ）
A．-15V
B．0V
C．5V
D．15V
2

9 . 题示逻辑状态表对应的逻辑关系式是( )
A. F=AB
B. F=AB
C. F=A+B
D. F=BA

10 ．单相桥式整流电路，已知负载电阻为80Ω，负载电压为110V，交流电压及流过每个二极
管的电流为( )
A.246V、1.4A B.123V、1.4A C.123V、0.7A D.246V、0.7A 11 ．已知某NPN型晶体管处于放大状态，测得其三个电极的电位分别为6V、9V和6.3V，则三个电极分别为（ ） A．发射极、基极和集电极 B．基极、发射极和集电极 C．集电极、基极和发射极 D．集电极、发射极和基极 12 ．题图所示电路中，已知VCC=12V，RC=3kΩ，晶体管β=50，且忽略UBE，若要使静态时UCE=6V，则RB应取（ ） A．200kΩ B．300kΩ C．360kΩ D．600kΩ 13 .对放大电路进行动态分析的主要任务是（ ） A.确定静态工作点Q B.确定集电结和发射结的偏置电压 C.确定电压放大倍数Au和输入、输出电阻ri，r0 D.确定静态工作点Q、放大倍数Au和输入、输出电阻ri，ro 14 .在共射极放大电路中，当其他参数不变只有负载电阻RL增大时，电压放大倍数将( ) A.减少 B.增大 C.保持不变 D.大小不变，符号改变 15 .若图示运算放大电路的输出电压U0=3V，则P点必须( ) A.接n点
B.接地
C.悬空
D.接m点

A B F
0 0 0
0 1 1
1 0 1
1 1 1
3
第二卷 填写选择题答案 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 二、填空题（24分） 1 .三极管的某一条输出特性曲线是指当___________为一定值时IC与 UCE的关系曲线。 2某放大电路在负载开路时，输出6V电压；接入1kΩ负载后，其输出电压降为2V，则放大电路的输出电阻为________. 3 .单相桥式整流电路，负载电阻为100Ω，输出电压平均值为10V，则流过每个整流二极管的平均电流为____________A. 4由理想二极管组成的单相桥式整流电容滤波电路的输出电压平均值为12V，则输入正弦电压有效值应为 。 5 理想运算放大器的开环电压放大倍数Au0的数值为______，差模输入电阻阻值为______。 6 .逻辑图和输入A，B的波形如图所示，分析在t1时刻输出F=______，在t2时刻F=______。 7电压并联负反馈使放大电路的输入电阻___________，输出电阻___________。 8放大电路的输出电阻越__________,说明带负载能力越强 9.已知逻辑函数Y=AB+C，若令A=BC，根据代入规则，逻辑函数Y=__________。 三 作图题
1 .组合逻辑电路如题28图所示，要求：
①写出F的逻辑函数表达式并化为最简“与或”式；
②列出真值表；
③根据输入A、B对应画出输出F的波形。

2 .给定电路输入A、B、C和对应输出F的波形，试写出真值表，并进行逻辑化简，
画出用最少与非门实现的该电路逻辑图。
4

四 计算题
1
.写出下列电路输出信号的逻辑表达式。

2 在题图中，已知：VCC＝12V，晶体管的β＝50，
ICQ＝1.5mA，UCEQ＝6V，UBE＝0.7V，试确定电路中两个电阻的阻值。

3用公式化简法将函数Ｙ＝AB+ＡＣ＋ＢＤ，化简成最简“与或”式。
4 整 流 电 路 如 图 所 示 ， 二 极 管 为 理 想 元 件，已 知 负 载 电 阻
，

负 载 两 端 直 流 电 压试 求：(1) 交流 电 压 表 和 交 流 电 流 表(A)
的
读 数
(2)
在 下 表 中 选 出合 适 型 号 的 二 极 管。

5 ．运算放大电路如图所示，已知：il3Vu，i23Vu，
l25kRR，3f10kRR．试计算电压u
和
输出电压ou。
5

合集下载

高三物理示波管的原理与使用试题

高三物理示波管的原理与使用试题

高三物理示波管的原理与使用试题1.示波器是一种电子仪器，用它来观察电信号随时间变化的情况。

示波器的核心部件是示波管，由电子枪、偏转电极和荧光屏组成，其原理图如图甲所示，图乙是从右向左看到的荧光屏的平面图。

在偏转电极XX′、YY′上都不加电压时，电子束将打在荧光屏的中心点，下列是有关运用偏转电场实现对电子束的控制的方法,以上说法中正确的是A．让亮斑沿OY向上移动，在偏转电极YY′加电压，且Y′比Y电势高B．让亮斑移到荧光屏的左上方，在偏转电极XX′、YY′加电压，且X比X′电势高、Y比Y′电势高C．让荧光屏上出现一条水平亮线，只在偏转电极XX′上加特定的周期性变化的电压（扫描电压）D．让荧光屏上出现正弦曲线，在偏转电极XX′上加适当频率的扫描电压、在偏转电极YY′上加按正弦规律变化的电压【答案】CD【解析】让亮斑沿OY向上移动，则电子受到的向上的电场力，故电场方向向下，所以Y电压高于Y′电压，A错误，让亮斑移到荧光屏的左上方，在竖直方向上受到向上的电场力，在水平方向上受到向左的电场力，故在偏转电极XX′、YY′加电压，且X比X′电势低、Y比Y′电势高,B错误，让荧光屏上出现一条水平亮线，即在竖直方向上不受到电场力，故只需只在偏转电极XX′上加电压，要使呈现一条直线，即亮点的位置沿水平方向变化，所以所加电压为周期性变化的电压，C正确，让荧光屏上出现正弦曲线，在偏转电极XX′上加适当频率的扫描电压、在偏转电极YY′上加按正弦规律变化的电压，D正确，【考点】考查了示波器的工作原理点评：关键是理解电子在竖直方向，水平方向的偏转方向，并且电子受到的电场力和电场方向相反2.电视机的显像管中，电子束的偏转是用磁偏转技术实现的。

电子束经过加速电场后，进入一圆形匀强磁场区，磁场方向垂直于圆面。

不加磁场时，电子束将通过磁场中心O点而打到屏幕上的中心M，加磁场后电子束偏转到P点外侧。

现要使电子束偏转回到P点，可行的办法是（）A．减小加速电压B．增加偏转磁场的磁感应强度C．将圆形磁场区域向屏幕靠近些D．将圆形磁场的半径增大些【答案】C【解析】在相同情况下将屏幕向左平移些，打在屏幕上的点肯定向下移动，所以C正确。

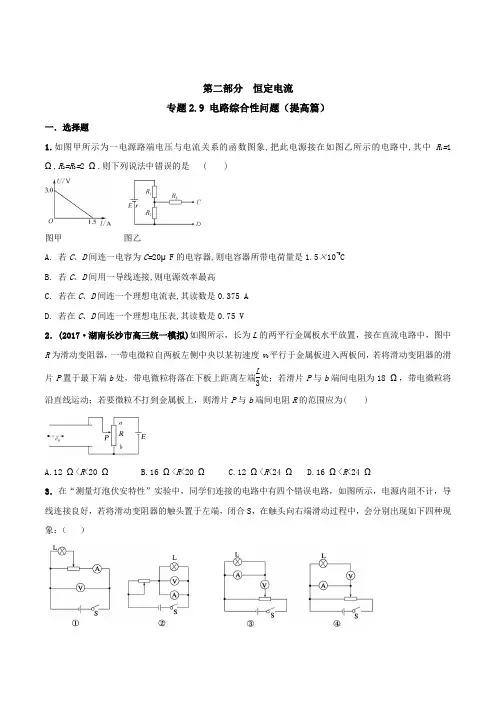

高考物理试题库 专题2.9 电路综合性问题(提高篇)(原卷版)
