发电机氢气系统..

11
完整编辑ppt

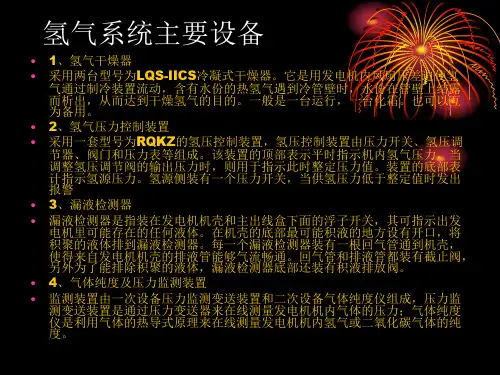

除湿装置
氢气去湿装置采用冷凝式，基本工作原理是 使进入去湿装置内的氢气冷却至－10℃以下，氢 气中的部分水蒸汽将在干燥器内凝结成霜，然后 定时自动（停用）化霜，霜溶化成的水流进集水 箱（筒）中，达到一定量之后发出信号，由人工 手动排水。使发电机内氢气含水分逐渐减少。冷 凝式氢气去湿装置的制冷原元件是压缩机。经过 冷却脱水的氢气回送至发电机之前重新加温至 18℃左右，加温设备也设置在去湿装置内。氢气 的循环仍然依靠发电机内风扇两端的压差，去湿 装置本身的气阻力约1k1P2 a（100mm水柱），故完整氢编辑ppt
缺点：
1、需要一套复杂的气体置换系统 2、氢气的渗透力强，对密封要求高 3、氢气与空气（氧气）混合到一定比例（4~74%）时，遇火将发生爆 炸，威胁发电机的安全运行
返回
35
完整编辑ppt
露点
露点温度是指空气在水汽含量和气压都
不改变的条件下，冷却到饱和时的温度。
形象地说，就是空气中的水蒸气变为露珠
时候的温度叫露点温度。露点温度本是个
16
完整编辑ppt
17
完整编辑ppt
纯度分析仪
气体纯度分析仪是用以测量机内氢气 和二氧化碳纯度的分析器，使用前还须进 行2h（小时）通电预热，其反馈的数据和 信号才准确。
18
完整编辑ppt
氢气湿度仪
在发电机氢气干燥装置的入口和出口 各装有一台氢气温湿度仪，以便在线监测 发电机内氢气的湿度状况。
7、气体置换期间，干燥装置进出口管路上的 氢气湿度仪必须切除。
8、置换期间，应检查发电机密封油系统运行 正常，油气压差维持在0.056MPa左右。
9、气体置换期间，现场严禁吸烟或者动火工 作，排氢气时，速度2应3 缓慢，排污口附近完整编辑ppt

氢气作为冷却介质，在循环过程中不会产生有害物质，对环境无污染。
氢气冷却系统具有较高的冷却效率，可降低发电机的能耗，提高电厂的经济效益。
高效节能
环保无污染
与水冷却系统相比
氢气冷却系统无需担心冻结和腐蚀问题，且冷却效果优于水冷却系统。
与空气冷却系统相比
氢气具有更高的热传导性，使得氢气冷却系统的冷却效果远优于空气冷却系统。同时，氢气冷却系统噪音低，运行更平稳。
05
CHAPTER
氢气冷却系统的应用与实例
某电厂原有发电机冷却系统存在效率低下、故障率高等问题，严重影响发电机的安全运行和发电效率。
改造背景
对原有冷却系统进行全面升级改造，采用先进的氢气冷却技术，包括氢气循环泵、冷却器、过滤器等关键设备的选型和配置。
改造方案
改造后，发电机冷却效率显著提高，故障率大幅降低，发电量明显增加，取得了显著的经济效益和社会效益。
高效冷却器设计
采用先进的冷却器设计，提高氢气的降温效率，保证发电机的稳定运行。
精密过滤器
采用高精度过滤器，去除氢气中的微小颗粒和水分，保证氢气的纯净度和系统的安全性。
自动化控制系统
采用先进的自动化控制系统，实时监测和调整系统内的氢气压力、温度和流量等参数，确保系统的稳定运行和发电机的安全。
04
CHAPTER
氢气冷却系统的性能与特点
氢气具有极高的热传导性，能够快速将发电机产生的热量带走，确保发电机在适宜的工作温度下运行。
高效冷却
氢气在发电机内部循环，使得各部件的温度分布更加均匀，减少局部过热现象。
温度均匀
可靠性高
氢气冷却系统经过精心设计，部件选用高品质材料制造，具有较高的可靠性和稳定性。
维护简便

毕业设计(论文) `题目发电机氢气冷却系统报告院系自动化系专业班级自动化专业1302班学生姓名杨晓丹指导教师马进发电机氢气冷却系统报告摘要发电机在运行的过程中由于能量转换、电磁作用和机械摩擦会产生一定的热量。

为了使发电机温度不超过与绝缘耐热等级相应的极限温度，应采取冷却措施使这些部件有效地散热。

氢气比重小、比热大、导热系数较大、化学性质较稳定，是冷却发电机转子常用的介质。

氢气在发电机的腔室内循环，依次穿过冷热风室，由冷却器冷却。

发电机中的氢气容易发生泄漏，需要在轴与静密封瓦之间形成油膜封住气体。

在发电机检修后，发电机内充满空气，为防止氢气与空气混合产生安全隐患，充入氢气时应先做气密实验，再从下至上向发电机内充满二氧化碳，最后从上至下向发电机内充满氢气。

关键词：发电机;氢气冷却;气体置换;密封油系统Report of hydrogen cooling system forgeneratorAbstractGenerator in the process of running due to energy conversion, electromagnetic and mechanical friction generates heat.Hydrogen cooling system is used to limited the generator temperature exceed the limiting temperature of thermal class for electric machine insulation.Because of Hydrogen gas has small specific gravity,large specific heat,large coefficient of thermal conductivity and relatively stable chemical properties,it is the commonly used medium cooling generator rotor.Hydrogen is circulated in the generator hydrogen and cooled by corner cooler.In order to limite hydrogen leakage,oil seals the space between the shaft and static seal tile.After the generator maintenance, air is full of inside the generators.There was a safe hidden trouble if hydrogen is mixed into the oxygen.Carbon is blowed from the from the bottom to the full of generator to replace air after Sealing experiment was passed.And hydrogen is blowed from the from the full to the bottom of generator to replace carbon. Keywords:Generator;Hydrogen cooling;Gas replacement;Seal oil system目录1 引言 (5)1.1发电机冷却系统的重要性 (5)1.2氢气冷却的优势 (6)2 发电机氢气系统组成、功能及原理 (7)2.1氢气系统的组成 (7)2.2氢气系统部件的功能及原理 (8)2.3氢气的循环冷却 (8)3 密封油系统 (9)3.1密封原理 (9)3.2密封油系统的组成 (9)4发电机的气体置换 (10)4.1气密试验 (10)4.2二氧化碳和氢气用量估计 (11)4.3二氧化碳置换空气 (12)4.4氢气置换二氧化碳 (12)4.5二氧化碳置换氢气 (12)参考文献 (13)1 引言1.1发电机冷却系统的重要性发电机在工作的过程中由于能量转换、电磁作用和机械摩擦会产生一定的热量，要使发电机的温度保持在材料限定温度范围内，就要配备发电机冷却系统。

污阀：#1～#5检漏计底部及管道排污门、纯度风扇进出口排放门、发电机工况监视柜排放门、 氢气干燥器排放门、差压变送器排放门。 • 11) 关闭发电机排气阀及CO2瓶阀，保持机内压力0.02MPa，稳定15分钟。 • 12) 打开发电机排气阀及CO2瓶阀，继续充入CO2。 • 13) 当机内CO2纯度达95﹪，停止充CO2，关闭发电机排气门。 • 14) 关闭CO2瓶针阀及CO2减压器前后阀。 • 15) 关闭发电机充CO2总隔离门。 • 16) 关闭发电机排气总门。
• 大容量氢冷发电机内要求保持高纯度的氧气，其主要目的是提高发电的效率，从经济 方面考虑。因为氢气混入空气或纯度下降时，混合气体的密度随氢气纯度的下降而增 大，使发电机的通风摩擦损耗也随着氢气纯度的下降而上升。一台运行氢压为 0.5MPa、容量为907MW的氢冷发电机，其氢气纯度从98％降到95％时，摩擦相和 通风损耗大约增加32％，即相当于损失685kW。一般情况下，当机壳内的氢气压力 不变时，氢气纯度每降低l％，其通风摩擦损耗约增加11％。我国发电机运行规程又规 定：“当氢气纯度降低到92％或者气体系统中的氧气超过2％时，必须立即进行排 污”，这说明运行的氧气纯度在92％～95％之间时，除对效率有所影响外，并无严重 危害。当然，长期运行在这个氢气纯度范围是不经济的。所以又规定了一个必须立即 排污的下限。
部。
• 5)开启氢母管至1号机氢压控制站手动门，开启发电机补氢调节阀前手动门，检查供氢 母管压力0.63～0.7MPa。
• 6)开启发电机补氢调节阀后手动门，开启发电机补氢手动门。 • 7)开启发电机补氢压力调节阀旁路门或用发电机补氢压力调节阀，将氢气充入机内，
控制机内气体压力不允许超到0.021MPa，最大不允许超到0.035MPa。 • 8)开启发电机排气总门。开启发电机排CO2门，调节使机内气压保持0.015～
