石油化工管道流速对照表

管道流速计算方法1 生活给水管道流速生活给水管道的水流速度，宜按表1采用。

表1 生活给水管道的水流速度热水管道的流速，宜按表2选用。

（饮用水流速也是参考表2规定。

）表2 水管道的流速以下摘自教科书《建筑给水排水工程》，考虑到经济流速因素，设计时给水管道流速应控制在正常范围内：或生产给水管道，不宜大于2.0m／s，当防噪声要求，且管径不大于25mm时，流速可采用0.8~1.0m／s；消火栓系统，消防给水管道，不宜大于2.5m／s；自动喷水灭火系统给水管道，不宜大于5.0m／s，但其配水只管在个别情况下，可控制在10 m／s以内。

2 室外消防给水管流速摘自《石油化工企业设计防火规范》GB 50160—92工艺装置区或罐区的消防给水干管的管径，应经计算确定，但不宜小于200mm。

独立的消防给水管道的流速，不宜大于5m／s。

33 自动喷水灭火系统给水管流速摘自《自动喷水灭火系统设计规范》GB 50084—2001管道水力计算1 管道内的水流速度宜采用经济流速，必要时可超过5m／s，但不应大于10m／s。

1条文说明：采用经济流速是给水系统设计的基础要素，本条在原规范第7．1．3条基础上调整为宜采用经济流速，必要时可采用较高流速的规定。

采用较高的管道流速，不利于均衡系统管道的水力特性并加大能耗；为降低管道摩阻而放大管径、采用低流速的后果，将导致管道重量的增加，使设计的经济性能降低。

原规范中关于“管道内水流速度可以超过5m／s，但不应大于10m／s”的规定．是参考下述资料提出的：我国《给排水设计手册》(第三册)建议，管内水的平均流速，钢管允许不大于5m ／s；铸铁管为3m／s。

4 给水水泵房1. 消防水池补给水管流速：摘自《建筑设计防火规范》GB 50016-2006第8.6.2条第2点：补水量应经计算确定，且补水管的设计流速不宜大于2.5m／s；2. 给水泵进出水管流速：摘自《室外给水规范GB50013-2006》：水泵吸管及出水管的流速，宜采用下列数值；吸水管：直径小于250mm时，为1.0～1.2m／s；直径在250～1000mm时，为1.2～1.6m／s；直径大于1000mm时，为1.5～2.0m／s。

以下摘自教科书建筑给水排水工程,考虑到经济流速因素,设计时给水管道流速应控制在正常范围内：生活或生产给水管道,不宜大于／s,当防噪声要求,且管径不大于25mm时,流速可采用~／s；消火栓系统,消防给水管道,不宜大于／s；自动喷水灭火系统给水管道,不宜大于／s,但其配水只管在个别情况下,可控制在10 m／s以内;经济流速：经济流速是指在设计供水管道的管径时使供水的总成本包括铺设管路的建安费、水泵站的建安费、及水泵抽水的经营费之总和最低的流速;介质为水时用于一般给水：主压力管道流速： 2至3m／s低压管道至1m／s工业用水：离心泵压力管 3至4m／s离心泵吸水管 1至2m／s管径小于250至／s管径大于2505 m.给水总管至3m／s,排水管至1m／s冷水管至／s1. 生活给水管道流速：摘自建筑给排水设计规范GB 50015-2003生活给水管道表3;6;9 生活给水管道的水流速度热水管道的流速饮用水流速表水管道的流速以下摘自教科书建筑给水排水工程,考虑到经济流速因素,设计时给水管道流速应控制在正常范围内：生活或生产给水管道,不宜大于／s,当防噪声要求,且管径不大于25mm时,流速可采用~／s；消火栓系统,消防给水管道,不宜大于／s；自动喷水灭火系统给水管道,不宜大于／s,但其配水只管在个别情况下,可控制在10 m／s以内;2. 室外消防给水管流速：摘自石油化工企业设计防火规范 GB 50160—92第条工艺装置区或罐区的消防给水干管的管径,应经计算确定,但不宜小于200mm;独立的消防给水管道的流速,不宜大于5m／s;3.自动喷水灭火系统给水管流速：摘自自动喷水灭火系统设计规范 GB GB 50084—20019. 2 管道水力计算9. 2. 1 管道内的水流速度宜采用经济流速,必要时可超过5m／s,但不应大于10m ／s;9. 2. 1条文说明：采用经济流速是给水系统设计的基础要素,本条在原规范第7．1．3条基础上调整为宜采用经济流速,必要时可采用较高流速的规定;采用较高的管道流速,不利于均衡系统管道的水力特性并加大能耗；为降低管道摩阻而放大管径、采用低流速的后果,将导致管道重量的增加,使设计的经济性能降低;原规范中关于“管道内水流速度可以超过5m／s,但不应大于10m／s”的规定．是参考下述资料提出的：我国给排水设计手册第三册建议,管内水的平均流速,钢管允许不大于5m／s；铸铁管为3m／s;4. 给水水泵房：2 补水量应经计算确定,且补水管的设计流速不宜大于／s；2. 给水泵进出水管流速：摘自室外给水规范GB 50013-2006：水泵吸管及出水管的流速,宜采用下列数值；1 吸水管直径小于250mm时,为～／s；直径在250～1000mm时,为～／s；直径大于1000mm时,为～／s;2 出水管：直径小于250mm时,为～／s;直径在250～1000mm时,为～／s;直径大于1000mm时,为～／s;5. 排水水泵房：排水泵进出水管流速：摘自室外排水设计规范 GB 50014－2006水泵吸水管设计流速宜为～／s;出水管流速宜为～／s;6. 排水管流速：摘自室外排水设计规范 GB 50014－2006采用重力自流时排水管道的最大设计流速,宜符合下列规定：1 金属管道为 m／s;2 非金属管道为 m／s ;采用压力流时排水管道采用压力流时,压力管道的设计流速宜采用～ m／s;排水管渠的最小设计流速,应符合下列规定：1 污水管道在设计充满度下为／s;2 雨水管道和合流管道在满流时为／s;3 明渠为／s;7.排水明渠流速：摘自室外排水设计规范 GB 50014－2006;排水明渠的最大设计流速,应符合下列规定：h＜；＜h＜；h≥ ;注：h为水流深度;经济流速：经济流速是指在设计供水管道的管径时使供水的总成本包括铺设管路的建安费、水泵站的建安费、及水泵抽水的经营费之总和最低的流速;介质为水时用于一般给水：主压力管道流速： 2至3m／s低压管道至1m／s工业用水：离心泵压力管 3至4m／s离心泵吸水管 1至2m／s管径小于250至／s管径大于2505 m.给水总管至3m／s,排水管至1m／s冷水管至／s平均经济流速管材的选择一般采用经济流速法,根据不同管材确定适宜流速和管径;经济流速受管材价格、使用年限和系统的施 l 费用及动力价格等因素的影响较大;若管材价格低、动力价格高时,经济流速选小值,反之则选取大值;一般大管径可取较大的平均经济流速,小管径可取较小的平均经济流速;根据流量、流速与管径之间关系公式得知,当管道流量不变时,如选择管径较大时,流速则减小,此时水在管道内的流动阻力也会减少;流速低水头损失小,选择水泵扬程较低;可节省初投资及运行费用;相反,如选择管径较小,流量不变时会加大水在管道内的阻力,此时需提高水泵的扬程而加大运行成本;为了使投资和运行费用更合理化,规范规定给水速度在允许范围内选择一最佳给水流速,这一最佳给水流速称为经济流速;管内水的阻力实际上受着管道材质、流速、水量、管径、输送长度、管道上各种管件、阀门、安装的高程等多种因素影响;确定一个合理的经济流速是很困难的,所以人们通过多次试验及长期的实践,总结测定较为合理的经济流速作为选择使用,经济流速可参考表1一2;管道内流速常用值流体种类应用场合管道种类平均流速备注水一般给水主压力管道2-3低压管道泵进口泵出口工业用水离心泵压力管3-4离心泵吸水管DN250 1-2DN250往复泵压力管往复泵吸水管<1给水总管排水管。

欧阳歌谷创编 2021年2月1 欧阳歌谷创编 2021年2月1 流速流量对照表

欧阳歌谷（2021.02.01） 公称通径DN (mm)

流速 (m/s) 0.01 0.10 0.30 0.50 1.00 2.00 3.00 4.00 5.00 10.00

流量 (m³/h) 10 0.00283 0.02827 0.08482 0.14137 0.28274 0.56549 0.84823 1.13097 1.41372 2.82743 15 0.00636 0.06362 0.19085 0.31809 0.63617 1.27235 1.90852 2.54469 3.18086 6.36173 20 0.01131 0.11309 0.33929 0.56549 1.13097 2.26195 3.39292 4.52389 5.65487 11.3097 25 0.01767 0.17672 0.53014 0.88357 1.76715 3.53429 5.30144 7.06858 8.83573 17.6715 32 0.02895 0.28953 0.86859 1.44765 2.89529 5.79058 8.68588 11.5812 14.4765 28.9529 40 0.04524 0.45239 1.35717 2.26195 4.52389 9.04779 13.5717 18.0956 22.6195 45.2389 50 0.07069 0.70687 2.12058 3.53429 7.06858 14.1372 21.2058 28.2743 35.3429 70.6858 65 0.11945 1.19459 3.58377 5.97295 11.9459 23.8918 35.8377 47.7836 59.7295 119.459 80 0.18096 1.80956 5.42867 9.04779 18.0956 36.1911 54.2867 72.3823 90.4779 180.956 100 0.28274 2.82743 8.4823 14.1372 28.2743 56.5487 84.823 113.097 141.372 282.743 125 0.44178 4.41786 13.2536 22.0893 44.1786 88.3573 132.536 176.715 220.893 441.786 150 0.63617 6.36173 19.0852 31.8086 63.6173 127.2345 190.852 254.469 318.086 636.173 200 1.13097 11.3097 33.9292 56.5487 113.097 226.195 339.292 452.389 565.487 1130.973 250 1.76715 17.6715 53.0144 88.3573 176.715 353.429 530.144 706.858 883.573 1767.15 300 2.54469 25.4469 76.3407 127.235 254.469 508.938 763.407 1017.88 1272.35 2544.69 350 3.46361 34.6361 103.908 173.18 346.361 692.721 1039.08 1385.44 1731.8 3463.61 欧阳歌谷创编 2021年2月1 欧阳歌谷创编 2021年2月1 400 4.52389 45.2389 135.7168 226.195 452.389 904.779 1357.168 1809.56 2261.95 4523.89 450 5.72555 57.2555 171.766 286.278 572.555 1145.11 1717.66 2290.22 2862.78 5725.55 500 7.06868 70.6868 212.058 353.429 706.858 1413.72 2120.58 2827.43 3534.29 7068.58 600 10.1788 101.788 305.363 508.938 1017.88 2035.75 3053.63 4071.5 5089.38 10178.8 700 13.8544 138.544 415.633 692.721 1385.44 2770.88 4156.33 5541.77 6927.21 13854.4 800 18.0956 180.956 542.867 904.779 1809.56 3619.11 5428.67 7238.23 9047.79 18095.6 900 22.9022 229.022 687.066 1145.11 2290.22 4580.44 6870.66 9160.88 11451.1 22902.2 1000 28.2743 282.743 848.231 1413.72 2827.43 5654.87 8482.3 11309.7 14137.2 28274.3 1200 40.7150 407.15 1221.45 2035.75 4071.5 8143.01 12214.5 16286 20357.5 40715 1400 55.4177 554.177 1662.53 2770.88 5541.77 11083.5 16625.3 22167.1 27708.8 55417.7 1600 72.3823 723.823 2171.47 3619.11 7238.23 14476.5 21714.7 28952.9 36191.1 72382.3 1800 91.6088 916.088 2748.27 4580.44 9160.88 18321.8 27482.7 46643.5 45804.4 91608.8 2000 113.097 1130.97 3392.92 5654.87 11309.7 22619.5 33929.2 45238.9 56548.7 113097 2200 136.848 1368.48 4105.433 6842.39 13684.8 27369.56 41054.33 54739.11 68423.89 136848

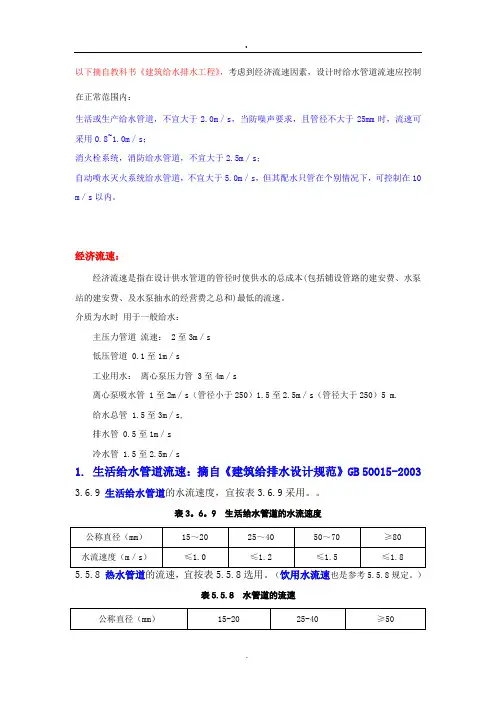

以下摘自教科书《建筑给水排水工程》，考虑到经济流速因素，设计时给水管道流速应控制在正常范围内：生活或生产给水管道，不宜大于2.0m／s，当防噪声要求，且管径不大于25mm时，流速可采用0.8~1.0m／s；消火栓系统，消防给水管道，不宜大于2.5m／s；自动喷水灭火系统给水管道，不宜大于5.0m／s，但其配水只管在个别情况下，可控制在10 m／s以内。

经济流速：经济流速是指在设计供水管道的管径时使供水的总成本(包括铺设管路的建安费、水泵站的建安费、及水泵抽水的经营费之总和)最低的流速。

介质为水时用于一般给水：主压力管道流速： 2至3m／s低压管道 0.1至1m／s工业用水：离心泵压力管 3至4m／s离心泵吸水管 1至2m／s（管径小于250）1.5至2.5m／s（管径大于250）5 m.给水总管 1.5至3m／s,排水管 0.5至1m／s冷水管 1.5至2.5m／s1. 生活给水管道流速：摘自《建筑给排水设计规范》GB 50015-2003 3.6.9 生活给水管道的水流速度，宜按表3.6.9采用。

表3。

6。

9 生活给水管道的水流速度（也是参考5.5.8规定。

）表5.5.8 水管道的流速以下摘自教科书《建筑给水排水工程》，考虑到经济流速因素，设计时给水管道流速应控制在正常范围内：生活或生产给水管道，不宜大于2.0m／s，当防噪声要求，且管径不大于25mm时，流速可采用0.8~1.0m／s；消火栓系统，消防给水管道，不宜大于2.5m／s；自动喷水灭火系统给水管道，不宜大于5.0m／s，但其配水只管在个别情况下，可控制在10 m／s以内。

2. 室外消防给水管流速：摘自《石油化工企业设计防火规范》 GB 50160—92第7.3.14条工艺装置区或罐区的消防给水干管的管径，应经计算确定，但不宜小于200mm。

独立的消防给水管道的流速，不宜大于5m／s。

3.自动喷水灭火系统给水管流速：摘自《自动喷水灭火系统设计规范》 GB GB 50084—20019. 2 管道水力计算9. 2. 1 管道内的水流速度宜采用经济流速，必要时可超过5m／s，但不应大于10m／s。
