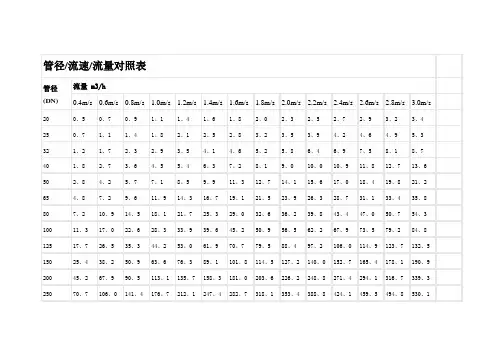

管径/流速/流量对照表管径（DN）0.4m/s 0.6m/s 0.8m/s 1.0m/s 1.2m/s 1.4m/s 1.6 m/s 1.8 m/s 2.0m/s 2.2m/s 2.4m/s 2.6m/s 2.8m/s 3.0m/s流速对应流量m3/h20 0.5 0.7 0.9 1.1 1.4 1.6 1.8 2.0 2.3 2.5 2.7 2.9 3.2 3.4 25 0.7 1.1 1.4 1.8 2.1 2.5 2.8 3.2 3.5 3.9 4.2 4.6 4.9 5.3 32 1.2 1.7 2.3 2.9 3.5 4.1 4.6 5.2 5.8 6.4 6.9 7.5 8.1 8.7 40 1.8 2.7 3.6 4.5 5.4 6.3 7.2 8.1 9.0 10.0 10.9 11.8 12.7 13.6 50 2.8 4.2 5.7 7.1 8.5 9.9 11.3 12.7 14.1 15.6 17.0 18.4 19.8 21.2 65 4.8 7.2 9.6 11.9 14.3 16.7 19.1 21.5 23.9 26.3 28.7 31.1 33.4 35.8 80 7.2 10.9 14.5 18.1 21.7 25.3 29.0 32.6 36.2 39.8 43.4 47.0 50.7 54.3 100 11.3 17.0 22.6 28.3 33.9 39.6 45.2 50.9 56.5 62.2 67.9 73.5 79.2 84.8 125 17.7 26.5 35.3 44.2 53.0 61.9 70.7 79.5 88.4 97.2 106.0 114.9 123.7 132.5 150 25.4 38.2 50.9 63.6 76.3 89.1 101.8 114.5 127.2 140.0 152.7 165.4 178.1 190.9 200 45.2 67.9 90.5 113.1 135.7 158.3 181.0 208.6 226.2 248.8 271.4 294.1 316.7 339.3250 70.7 106.0 141.4 176.7 212.1 247.4 282.7 318.1 353.4 388.8 424.1 489.5 494.8 530.1 300 101.8 152.7 208.6 254.5 305.4 386.3 407.1 488.0 508.9 589.8 640.7 661.6 712.5 763.4 350 138.5 207.8 277.1 346.4 415.6 484.9 554.2 623.4 692.7 762.0 831.3 900.5 989.8 1089. 400 181.0 271.4 381.9 462.4 542.9 633.3 723.8 814.3 904.8 995.3 1085.1176.1286.1357.管径流速推荐值m/s：（DN）20 25 32 40 50 65 80 100 125 150 200 250 300 350 400闭式系统0.5-0.6 0.6-0.7 0.7-0.9 0.8-1 0.9-1.2 1.1-1.4 1.2-1.6 1.3-1.8 1.5-2.0 1.6-2.2 1.8-2.5 1.8-2.6 1.9-2.9 1.6-2.5 1.8-2.6 开式系统0.4-0.5 0.5-0.6 0.6-0.8 0.7-0.9 0.8-1.0 0.9-1.2 1.1-1.4 1.2-1.6 1.4-1.8 1.5-2.0 1.6-2.3 1.7-2.4 1.7-2.4 1.6-2.1 1.8-2.32 管道内流体常用流速范围和一般工程设计中的压力降控制值2.1 管道内各种介质常用流速范围管道内各种介质常用流速范围见表2.1。
管径流量流速对照表管径/流速/流量对照表1.0mpa蒸汽流速40-50m/sDN15、DN25、DN50管径的截⾯积分别为：DN15：152*3.14/4=176.625平⽅毫⽶，合0.0177平⽅分⽶。
DN25：252*3.14/4=490.625平⽅毫⽶，合0.0491平⽅分⽶。
DN50：502*3.14/4=1962.5平⽅毫⽶，合0.1963平⽅分⽶。
设管道流速为V=4⽶/秒，即V=40分⽶/秒，且1升=1⽴⽅分⽶，则管道的流量分别为（截⾯积乘以流速）：DN15管道：流量Q=0.0177*40=0.708升/秒，合2.55⽴⽅⽶/⼩时。
DN25管道：流量Q=0.0491*40=1.964升/秒，合7.07⽴⽅⽶/⼩时。
DN50管道：流量Q=0.1963*40=7.852升/秒，合28.27⽴⽅⽶/⼩时。
注：必须给定流速才能计算流量，上述是按照4⽶/秒计算的。
题⽬分析：流量为1⼩时10吨，这是质量流量，应先计算出体积流量，再由体积流量计算出管径，再根据管径的⼤⼩选⽤合适的管材，并确定管⼦规格。
（1）计算参数，流量为1⼩时10吨；压⼒0.4MPa，⽔的流速为1.5⽶/秒。
（2）计算体积流量：质量流量m=10吨/⼩时，⽔按常温状态考虑则⽔的密度ρ=1吨/⽴⽅⽶=1000千克/⽴⽅⽶；则⽔的体积流量为Q=10吨/⼩时=10⽴⽅⽶/⼩时=2777（3）计算管径：由流量Q=Av=（π/4）*d*dv；v=1.5m/s；得：d=4.856cm=48.56mm(4)选⽤钢管，以上计算，求出的管径是管⼦内径，现在应根据其内径，确定钢管规格。
由于题⽬要求钢管，则：1）选⽤低压流体输送⽤镀锌焊接钢管，查GB/T3091-2008,选择公称直径为DN50的钢管⽐较合适，DN50镀锌钢管，管外径为D=60.3mm，壁厚为S=3.8mm，管⼦内径为d=60.3-3.8*2=52.7mm＞48.56mm，满⾜需求。
2）也可选⽤流体输送⽤⽆缝钢管D57*3.0，该管内径为51mm4.2蒸汽密度kg/m330速度m/s6吨1.666666667kg/s126kg/(m2*s)0.013227513m20.016850335d20.129808841d积流量计算出管径，再根据管径的⼤⼩选⽤合适的管材，并确定管⼦规格。
管径/流速/流量对照表管径（DN）0.4m/s 0.6m/s 0.8m/s 1.0m/s 1.2m/s 1.4m/s 1.6 m/s 1.8 m/s 2.0m/s 2.2m/s 2.4m/s 2.6m/s 2.8m/s 3.0m/s流速对应流量m3/h20 0.5 0.7 0.9 1.1 1.4 1.6 1.8 2.0 2.3 2.5 2.7 2.9 3.2 3.4 25 0.7 1.1 1.4 1.8 2.1 2.5 2.8 3.2 3.5 3.9 4.2 4.6 4.9 5.3 32 1.2 1.7 2.3 2.9 3.5 4.1 4.6 5.2 5.8 6.4 6.9 7.5 8.1 8.7 40 1.8 2.7 3.6 4.5 5.4 6.3 7.2 8.1 9.0 10.0 10.9 11.8 12.7 13.6 50 2.8 4.2 5.7 7.1 8.5 9.9 11.3 12.7 14.1 15.6 17.0 18.4 19.8 21.2 65 4.8 7.2 9.6 11.9 14.3 16.7 19.1 21.5 23.9 26.3 28.7 31.1 33.4 35.8 80 7.2 10.9 14.5 18.1 21.7 25.3 29.0 32.6 36.2 39.8 43.4 47.0 50.7 54.3 100 11.3 17.0 22.6 28.3 33.9 39.6 45.2 50.9 56.5 62.2 67.9 73.5 79.2 84.8 125 17.7 26.5 35.3 44.2 53.0 61.9 70.7 79.5 88.4 97.2 106.0 114.9 123.7 132.5 150 25.4 38.2 50.9 63.6 76.3 89.1 101.8 114.5 127.2 140.0 152.7 165.4 178.1 190.9 200 45.2 67.9 90.5 113.1 135.7 158.3 181.0 208.6 226.2 248.8 271.4 294.1 316.7 339.3250 70.7 106.0 141.4 176.7 212.1 247.4 282.7 318.1 353.4 388.8 424.1 489.5 494.8 530.1 300 101.8 152.7 208.6 254.5 305.4 386.3 407.1 488.0 508.9 589.8 640.7 661.6 712.5 763.4 350 138.5 207.8 277.1 346.4 415.6 484.9 554.2 623.4 692.7 762.0 831.3 900.5 989.8 1089. 400 181.0 271.4 381.9 462.4 542.9 633.3 723.8 814.3 904.8 995.3 1085.1176.1286.1357.管径流速推荐值m/s：（DN）20 25 32 40 50 65 80 100 125 150 200 250 300 350 400闭式系统0.5-0.6 0.6-0.7 0.7-0.9 0.8-1 0.9-1.2 1.1-1.4 1.2-1.6 1.3-1.8 1.5-2.0 1.6-2.2 1.8-2.5 1.8-2.6 1.9-2.9 1.6-2.5 1.8-2.6 开式系统0.4-0.5 0.5-0.6 0.6-0.8 0.7-0.9 0.8-1.0 0.9-1.2 1.1-1.4 1.2-1.6 1.4-1.8 1.5-2.0 1.6-2.3 1.7-2.4 1.7-2.4 1.6-2.1 1.8-2.32 管道内流体常用流速范围和一般工程设计中的压力降控制值2.1 管道内各种介质常用流速范围管道内各种介质常用流速范围见表2.1。
