【CN209714543U】耐高温塑烧板除尘装置【专利】

  • 格式：pdf
  • 大小：386.05 KB
  • 文档页数：8

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920374488.2
(22)申请日 2019.03.27
(73)专利权人 上海超高环保科技股份有限公司
地址 200942 上海市宝山区盛桥钱陆路399
号

(72)发明人 郁烈　吉丽萍　张勇　
(74)专利代理机构 上海明成云知识产权代理有
限公司 31232
代理人 常明

(51)Int.Cl.
B01D 46/00
(2006.01)

B01D 46/30
(2006.01)

B01D 46/42
(2006.01)

B01D 46/44
(2006.01)

(ESM)同样的发明创造已同日申请发明专利

(54)实用新型名称
耐高温塑烧板除尘装置
(57)摘要
本实用新型涉及一种耐高温塑烧板除尘装
置，强制空气冷却器内设置用于加速散热的轴流
风机，并安装温度传感器和卸灰装置。掺冷风装
置连接强制空气冷却器和除尘器箱体，掺冷风装
置内装有掺冷温度传感器和电动冷风阀。除尘器
箱体内设置喷吹系统、洁净室、耐高温塑烧板、导
流板、花板及灰斗。烟气在洁净室内喷吹系统的
喷吹下，经由导流板穿过耐高温塑烧板从烟气出
口流出后外排，灰尘从卸灰口排放。本实用新型
的耐高温塑烧板除尘装置在强制空气冷却器加
上掺冷风装置和耐高温塑烧板除尘的共同作用
下，既能强制冷却降温，又能控制烟气过度冷凝
而产生冷凝水，杜绝冷凝水的产生而合成硫酸从
而腐蚀设备，确保尘气正常分离，有效治理空气
污染。

权利要求书1页 说明书4页 附图2页
CN 209714543 U
2019.12.03

C
N
2
0
9
7
1
4
5
4
3
U
1.一种耐高温塑烧板除尘装置，其特征在于：它包括强制空气冷却器（1）、轴流风机
（2）、掺冷风装置（8）、除尘器箱体（12）、喷吹系统（13）、洁净室（14）、花板（16）、耐高温塑烧
板（17）、导流板（18）、灰斗（19）、外排风管（21）、风机（22）、外排烟囱（23）、烟气进口（31）、烟
气出口（32）以及电控系统（24）；
所述强制空气冷却器（1）内设置用于加速散热的轴流风机（2），在轴流风机（2）下方通
过管道连接进口法兰连接件（6）和烟气进口（31），在进口法兰连接件（6）侧部和强制空气冷
却器出口接管上分别装有温度传感器（3），强制空气冷却器（1）下方装有卸灰装置；
所述掺冷风装置（8）通过连接管（7）分别与强制空气冷却器（1）和除尘器箱体（12）连
接，掺冷风装置（8）内装有掺冷温度传感器（10）和电动冷风阀（9），当强制空气冷却器（1）出
口温度大于140℃时联锁开启掺冷风装置（8）使冷却器出口温度始终控制在140℃，烟气经
过强制空气冷却器（1）和掺冷风装置（8）进入除尘器箱体（12）；
所述除尘器箱体（12）内设置有喷吹系统（13）、洁净室（14）、耐高温塑烧板（17）、导流板
（18）、花板（16）及灰斗（19），其中洁净室（14）内安装喷吹系统（13）和耐高温塑烧板（17），耐
高温塑烧板（17）是具有疏松型结构的过滤板，导流板（18）安装在耐高温塑烧板（17）的前部
即烟气流进处，花板（16）安装在耐高温塑烧板（17）的后部即烟气流出处，灰斗（19）安置在
洁净室（14）的下方；
所述除尘器箱体（12）下方的灰斗（19）卸灰口通过管道连接强制空气冷却器（1）的卸灰
装置卸灰口，通过该连接管道再连接至总排灰装置；
所述除尘器箱体（12）内的洁净室（14）上部设置烟气出口（32）和出口法兰连接件（5），
出口法兰连接件（5）通过连接管道（11）连接风机（22），风机（22）连接外排风管（21），再由外
排风管（21）连接至外排烟囱（23）。
2.按照权利要求1所述的耐高温塑烧板除尘装置，其特征在于：所述强制空气冷却器
（1）的进口法兰连接件（6）侧部以及强制空气冷却器（1）与掺冷风装置（8）相连接的连接管
（7）上分别装有冷却器压力传感器（4）。
3.按照权利要求1所述的耐高温塑烧板除尘装置，其特征在于：所述除尘器箱体（12）内
部以及除尘器箱体（12）的出口法兰连接件（5）与风机（22）相连接的连接管道（11）上分别装
有除尘器压力传感器（15）。
4.按照权利要求1所述的耐高温塑烧板除尘装置，其特征在于：所述除尘器箱体（12）下
方的灰斗（19）卸灰口和强制空气冷却器（1）的卸灰装置卸灰口分别装有卸灰阀（20）。

权　利　要　求　书
1/1页

2
CN 209714543 U

合集下载

【CN209985977U】一种塑料模具除尘装置【专利】

【CN209985977U】一种塑料模具除尘装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920424589.6(22)申请日 2019.03.30(73)专利权人 吴江伟晨塑业有限公司地址 215200 江苏省苏州市吴江市汾湖镇新黎路南侧(72)发明人 陈萌炜　(74)专利代理机构 苏州吴韵知识产权代理事务所(普通合伙) 32364代理人 王铭陆(51)Int.Cl.B08B 15/04(2006.01)(54)实用新型名称一种塑料模具除尘装置(57)摘要本实用新型公开了一种塑料模具除尘装置，其结构包括箱体、框架、传送板、安装架、排气槽、除尘箱、限位座、滑移器、支腿架，所述箱体为表面朝上的矩式结构，两侧设有可直接触地的支腿架，本实用新型改进装置原有结构后增设了滑移器，除尘箱整体由进料处移至出料位置时，轨道板安装位置不变，限位座运动时，则连为一体的卡板与限位杆及连杆同步移动，定位座顺着轨道板表面外侧直线移动，连杆穿过轨道板内侧，表面通过内滑板与滑动块的特性保持平稳性，能够根据需求减去不必要的传送作业，提高作业操作的有效范围及效率。

权利要求书1页 说明书3页 附图1页CN 209985977 U 2020.01.24C N 209985977U权　利　要　求　书1/1页CN 209985977 U1.一种塑料模具除尘装置，其结构包括箱体(1)、框架(2)、传送板(3)、安装架(4)、排气槽(5)、除尘箱(6)、限位座(7)、滑移器(8)、支腿架(9)，所述箱体(1)为表面朝上的矩式结构，两侧设有可直接触地的支腿架(9)，其特征在于：所述箱体(1)上设有覆于其表面的传送板(3)，所述除尘箱(6)悬置于箱体(1)表面间隔上方处，所述箱体(1)左右两侧设有端口朝内侧的安装架(4)，所述框架(2)内侧设有与之留有空隙的传送板(3)，所述箱体(1)表面设有安装位置不变的框架(2)，所述框架(2)表面一侧设有滑移器(8)；所述滑移器(8)由卡板(801)、限位杆(802)、连杆(803)、轨道板(804)、滑动块(805)、内滑板(806)、定位座(807)组成，所述卡板(801)内侧设有固定在连杆(803)外侧的限位杆(802)，所述连杆(803)以轨道板(804)内层作为移动通道，所述轨道板(804)外表面与移动时的内滑板(806)相摩擦，且上方滑动块(805)相同步，所述内滑板(806)尾部设有装配相连的定位座(807)，所述定位座(807)与底侧卡板(801)通过螺栓相连，所述卡板(801)外端对接限位座(7)内槽。

【CN209452103U】一种轻材质灭火器表面喷涂设备【专利】

【CN209452103U】一种轻材质灭火器表面喷涂设备【专利】

3 .如权利要求2所述的一种轻材质灭火器表面喷涂设备，其特征在于，还包括光滑轴 (29)和光滑块(30) ，限位板(22)中间部位内部连通设置有限位孔，光滑轴(29)左端与移动 块(21)右端相连，光滑轴(29)右端可移动穿过限位孔左端中间部位并且与光滑块(30)左端 相连，光滑块(30)左端与限位板(22)右端中间部位接触。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920067938 .3
(22)申请日 2019 .01 .16
(73)专利权人 陈武阅 地址 442100 湖北省十堰市房县城关镇南 街123-2-1号
(72)发明人 陈武阅
(51)Int .Cl . B05B 13/00(2006 .01) B05B 13/02(2006 .01) B05B 13/04(2006 .01) B05B 15/68(2018 .01)
(10)授权公告号 CN 209452103 U (45)授权公告日 2019.10.01
( 54 )实用新型名称 一种轻材质灭火器表面喷涂设备
( 57 )摘要 本实 用新型涉 及机械设备附 属装置的 技术
领域，特别是涉及一种轻材质灭火器表面喷涂设 备 ，可以 使需 要处理的 灭火器自 动的 旋转 ，提高 了实 用性 ；并且可以 使喷 头自 动的 进行移动 ，对 灭火器的 表面进行喷 涂处理 ，比 较省时 省力 ；包 括底板和连通管，连通管左端和右端均连通设置 有连通口 ，连通管左端连通设置有喷头；还包括 支撑板、固定板、第一液压缸、第一伸缩杆、直流 电机和转动轴，固定板顶端右侧内部连通设置有 放置槽，还包括放置箱、两组第二液压缸、两组第 二伸缩杆、两组光滑杆、两组光滑管、两组弹力弹 簧和两组缓冲板，两组光滑管外端均连通设置有 通口 ；还包括放置板、滚珠轴承、连接轴、螺纹杆 和移动块，还包括限位板、稳固板、交流电机和传 动轴。

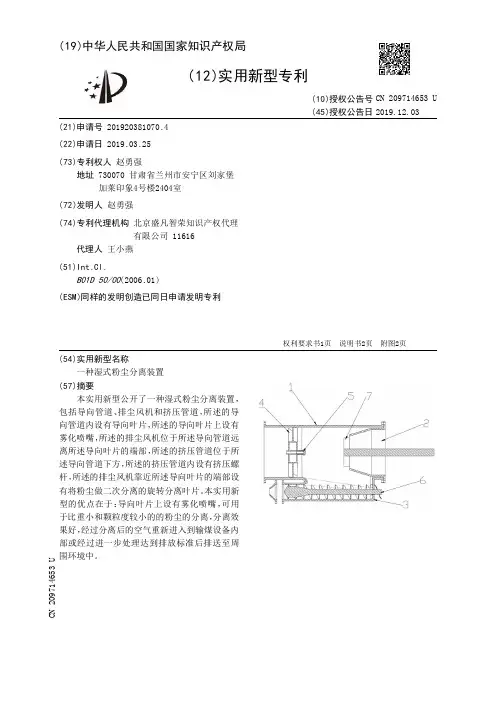

【CN209714653U】一种湿式粉尘分离装置【专利】
