配电箱体尺寸规格计算模板

纸箱尺寸计算方法纸箱尺寸的计算方式A、内尺寸（纸箱成型后的内部空间尺寸）：如果客户给实物我们进行打样，可以按照以下公式确定纸箱的内尺寸。

Xi--------纸箱内尺寸Xmax----实物的最大尺寸K‘-------内尺寸修正系数根椐实物的属性：刚性、柔性，块装、粉装等不同，适当增减：单位mm长（L）宽（W）高（H） 3~7 3~7 小型箱中型箱大型箱 1~3 3~4 5~7 小型箱：综合尺寸（长+宽+高）≤1000mm中型箱：综合尺寸>1000mm而综合尺寸≤1500mm大型箱：综合尺寸>1500mmB、制造尺寸（压线尺寸）：下图为内尺寸、制造尺寸、外尺寸的示意图Xo1）知道内尺寸，计算制造尺寸：X=Xi+KtXi——纸箱内尺寸，X——纸箱制造尺寸，Kt——修正系数Kt值如下表：楞型长（mm）宽（mm）高（mm） A 3 3 10 C 3 3 8 B 2 2 6 E 2 2 4 BC 5 5 13 AB 5 5 15 2）在纸箱的的制过程中，必须注意对摇盖的尺寸，如果摇盖尺寸是等于W/2时，需要加上伸长系数，否则合盖时会出现裂缝。

伸长系数请参考下表：楞型伸长系数（mm） A 2.0~2.5 C 1.5~2.5 B 1.5~2.0 E 1.0~1.5 BC 2.5~3.5 AB 3.0~4.0 C、外尺寸（纸箱外围尺寸）：1）知道制造尺寸计算外尺寸：Xo=X+KXo——外尺寸X——制造尺寸K——修正系数系数修正表：楞型 A、C B E AB、BC K 4~6 3~5 2~4 7~10 2）内尺寸与外尺寸修正系数表：楞型长（mm）宽（mm）高（mm） A、C 6 6 12 B 5 5 8 E 4 4 6 AB、BC 12 12 23 D、开料尺寸的计算：开料长=（制造尺寸长+制造尺寸宽）2+驳头（耳朵）+5mm （修边）开料宽=制造尺寸高+制造尺寸宽+摇盖伸长系数。

配电箱供货合同模板6篇篇1合同编号：XXXXXX甲方（需方）：XXXXXX乙方（供方）：XXXXXX根据《中华人民共和国合同法》的相关规定，甲乙双方在平等、自愿、公平、诚实信用的基础上，就甲方向乙方采购配电箱事宜，达成以下协议：一、合同标的1. 甲方本次向乙方采购的配电箱型号、规格、数量及技术要求如下：（具体信息填写）2. 甲方应根据实际使用情况，提前向乙方提供具体的采购计划。

二、价格与支付方式1. 甲方本次向乙方采购的配电箱单价及总金额如下：（具体信息填写）2. 甲方应在合同签订后支付乙方部分货款，剩余货款在验收合格后支付。

具体支付方式和时间如下：（具体信息填写）三、交货与验收1. 乙方应根据甲方的需求，按照约定的时间、地点和方式，将配电箱送达甲方指定地点。

2. 甲方在收到配电箱后，应及时进行验收。

如有任何质量问题或不符合项，应及时通知乙方，乙方应负责处理。

3. 甲方应在验收合格后，向乙方出具验收报告。

四、违约责任1. 甲方如未按照约定时间支付货款，乙方有权要求甲方支付逾期付款利息。

具体计算方式如下：（具体信息填写）2. 乙方如未按照约定时间交付配电箱，甲方有权要求乙方支付逾期交付违约金。

具体计算方式如下：（具体信息填写）五、争议解决1. 甲乙双方在履行本合同过程中发生争议时，应首先通过友好协商解决。

协商不成的，任何一方均可向有管辖权的人民法院提起诉讼。

2. 在争议解决期间，除涉及争议的部分外，其他条款仍应继续履行。

六、合同生效与终止1. 本合同自双方签字或盖章之日起生效。

合同一式两份，甲乙双方各执一份。

2. 本合同的修改和补充，必须经双方协商一致，并以书面形式进行。

修改和补充的部分，为本合同不可分割的一部分，具有同等法律效力。

3. 本合同在履行完毕后自动终止。

如有其他未尽事宜，双方可另行协商处理。

甲方（签字/盖章）：XXXXXX日期：XXXXXX年XX月XX日乙方（签字/盖章）：XXXXXX日期：XXXXXX年XX月XX日篇2甲方（需方）：_________乙方（供方）：_________根据《中华人民共和国合同法》及国家有关法律法规的规定，甲乙双方在自愿、平等、公正、诚实信用的基础上，就甲方购买乙方配电箱事宜，达成如下协议：一、产品名称、型号、数量及规格甲方购买乙方的配电箱，型号为_________，规格为_________，数量为_________台。

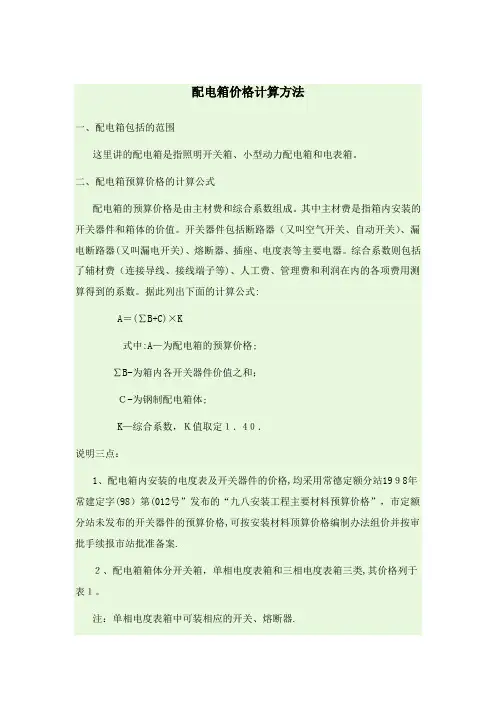

配电箱价格计算方法一、配电箱包括的范围这里讲的配电箱是指照明开关箱、小型动力配电箱和电表箱。

二、配电箱预算价格的计算公式配电箱的预算价格是由主材费和综合系数组成。

其中主材费是指箱内安装的开关器件和箱体的价值。

开关器件包括断路器（又叫空气开关、自动开关）、漏电断路器(又叫漏电开关)、熔断器、插座、电度表等主要电器。

综合系数则包括了辅材费（连接导线、接线端子等)、人工费、管理费和利润在内的各项费用测算得到的系数。

据此列出下面的计算公式:A＝(∑B+C)×K式中:A—为配电箱的预算价格;∑B-为箱内各开关器件价值之和；Ｃ-为钢制配电箱体;K—综合系数，Ｋ值取定１．4０．说明三点：1、配电箱内安装的电度表及开关器件的价格,均采用常德定额分站19９8年常建定字(98）第(012号”发布的“九八安装工程主要材料预算价格”，市定额分站未发布的开关器件的预算价格,可按安装材料顶算价格编制办法组价并按审批手续报市站批准备案.２、配电箱箱体分开关箱，单相电度表箱和三相电度表箱三类,其价格列于表１。

注：单相电度表箱中可装相应的开关、熔断器.３、综合系数是经过反复测算,使用数年而得到证实可行的一个经验数据。

三、配电箱体价格的形成和选用1、配电箱体的价格是组成配电箱预算价格的重要因素，表1列出的配电箱体的规格，是反复查省内外和我市几家生产厂家的产品规格、尺寸后综合归纳出来的,尤其是调查了我市几个住宅小区已安装的最新款式的配电箱的规格及做法。

有一定的先进性和广泛的适用性。

箱体为金属箱体、开关箱配有塑料门盖，电度表箱有钢护网玻璃门。

其价格组成按照《湖南省统一安装工程基价表》第二册中配电箱、盒制作安装定额及与之配套的取费标准计算的，同时采用了19９8年1１月省内冷轧薄钢板的价格作为箱盒的主材价。

2、开关箱体的选用：表１中开关箱体有１1种规格，组价时如何选用呢？（１）开关箱内安装的开关器件是断路器、漏电保护器、插座等,这些产品的生产厂家都是按一定模数化生产的,各种型号的开关器件其宽度都是模数E的倍数，开关器件在箱体内的组装也即模数E的相加。

户内配电箱安装标准1.作业条件：1.1随土建结构预留好暗装配电箱的安装位置。

1.2预埋铁架或螺栓时，墙体结构应弹出施工水平线。

2.材料准备：2.1铁制配电箱（盘）：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于1.5mm，但不能采用阻燃型塑料板层底板，箱内各种器具应安装牢固，导线排列整齐，压接牢固，并有产品合格证。

2.2塑料配电箱（盘）：箱体应有一定的机械强度。

周边平整无损伤，塑料二层底板厚度不应小于8mm，并有产品合格证。

3.施工工艺3.1预埋、预留：主要工作是把电源管和配电回路暗埋管集中到配电箱设计位置。

分为两种情况，一是配电箱在砌体墙上，二是配电箱在混凝土墙上。

3.1.1在砌体墙上的情况较为简单，土建施工人员在配电箱位置预留450×400×120（宽×高×深）的洞口，洞口底边距地1.70米（配电箱安装高度按1.80米计），且不能破坏线管。

到此，第一阶段的工作就算结束。

3.1.2在混凝土墙上预埋：3.1.2.1.土建墙体钢筋绑扎到位，且不能封模；3.1.2.2.墙体厚度不能小于180mm。

3.1.2.3在混凝土墙上的情况较为复杂。

此情况下，需用一个泡沫块暗埋在混凝土墙内，泡沫的质量要求为承压14Kg，以后将泡沫块挖走后，就是配电箱的安装位置。

配电箱的尺寸按400×200×100（宽×高×深）计，泡沫块尺寸按450×400×120（宽×高×深）计，泡沫块边安装高度按1.70米计，此尺寸计算是考虑：3.1.2.3.1.箱体安装时，左右两侧可填塞混凝土砂浆，以固定箱体3.1.2.3.2.箱体上下各有100的间距，接线管时才有操作空间。

3.1.2.3.3安装时，泡沫块底边距地1.7米，泡沫块平面与墙面在同一平面上，将泡沫块固定牢；用管塞将管口封堵严实后，塞入泡沫块；工作交接：安装工作完成后，电气施工员检查合格后，通知土建施工员进入封模工序。
