陶瓷基复合材料的

生物陶瓷基复合材料生物陶瓷基复合材料是一种由陶瓷基质和生物活性物质组成的复合材料，具有优异的生物相容性和生物活性，广泛应用于生物医学领域。

本文将介绍生物陶瓷基复合材料的制备方法、特点和应用领域。

一、制备方法生物陶瓷基复合材料的制备方法多样，常见的方法包括：共沉淀法、溶胶凝胶法、电化学沉积法等。

其中，共沉淀法是最常用的制备方法之一。

该方法通过将陶瓷粉体和生物活性物质共同沉淀在溶液中，再经过烧结和热处理等工艺步骤，最终得到具有一定生物活性的生物陶瓷基复合材料。

二、特点生物陶瓷基复合材料具有以下特点：1. 生物相容性：生物陶瓷基复合材料具有良好的生物相容性，能够与生物体组织相容，不会引起明显的免疫反应或排斥现象。

2. 生物活性：由于生物活性物质的加入，生物陶瓷基复合材料具有一定的生物活性，能够促进骨组织再生和修复，有助于骨与材料之间的结合。

3. 机械性能：生物陶瓷基复合材料具有良好的机械性能，可提供足够的力学支撑和稳定性，适用于骨修复和替代材料。

4. 可调控性：制备生物陶瓷基复合材料时，可以通过调节陶瓷粉体的成分和粒度、生物活性物质的类型和含量等参数，来调控材料的性能和生物活性。

三、应用领域生物陶瓷基复合材料在生物医学领域有着广泛的应用，主要包括以下几个方面：1. 骨修复：生物陶瓷基复合材料可以用于骨缺损的修复和重建，例如骨折、骨肿瘤切除后的骨缺损等。

其生物活性和生物相容性有助于骨组织再生和修复，促进骨与材料之间的结合。

2. 人工关节：生物陶瓷基复合材料可用于制备人工关节表面涂层，提高人工关节的生物相容性和耐磨性，延长人工关节的使用寿命。

3. 牙科修复：生物陶瓷基复合材料在牙科修复中也有着广泛的应用。

例如，可用于制备牙科种植体表面涂层，促进种植体与牙槽骨的结合，提高种植体的成功率。

4. 药物缓释：生物陶瓷基复合材料可以作为药物缓释系统的载体，将药物固定在陶瓷基质中，通过控制陶瓷基质的溶解速率，实现药物的缓慢释放，提高药物的疗效和持续时间。

图10-7 纤维陶瓷基复合材 料应力-应变曲线示意图 料应力 应变曲线示意图
2）断裂韧性 纤维拔出与裂纹偏转 是复合材料韧性提高的主 要机制。纤维含量增加， 要机制。纤维含量增加， 阻止裂纹扩展的势垒增加， 阻止裂纹扩展的势垒增加， 断裂韧性增加。 断裂韧性增加。但当纤维 含量超过一定量时， 含量超过一定量时，纤维 局部分布不均， 局部分布不均，相对密度 降低，气孔率增加， 降低，气孔率增加，其抗 弯强度反而降低（ 10弯强度反而降低（图108）。
图10-8 CF/ LAS的断裂韧性和弯 的断裂韧性和弯 曲强度随纤维含量的变化
2、高温力学性能 强度、 1）强度、韧性
两图分别为不同温度下SiC 两图分别为不同温度下SiCF/ MAS(MgO.AL２O３.SiO２ )复合材料的力学 性能变化。室温下，复合材料的抗弯强度比基体材料高约10 10倍 性能变化。室温下，复合材料的抗弯强度比基体材料高约10倍，弹性模量 提高约2 复合材料的抗弯强度至700℃保持不变， 700℃保持不变 提高约2倍。复合材料的抗弯强度至700℃保持不变，然后强度随温度升高 而急剧增加；但弹性模量却随着温度升高从室温的137GPa降到850℃ 137GPa降到850℃的 而急剧增加；但弹性模量却随着温度升高从室温的137GPa降到850℃的80 GPa。这一变化与材料中残余玻璃相随温度升高的变化相关。 GPa。这一变化与材料中残余玻璃相随温度升高的变化相关。
图10-6 FCVI法制备纤维 法制备纤维 陶瓷基复合材料示意图
FCVI的传质过程是通过对流来实现。 FCVI的传质过程是通过对流来实现。可用来制备厚壁部 的传质过程是通过对流来实现 件。但不适于制作形状复杂的部件。 但不适于制作形状复杂的部件。 此外,在FCVI过程中，基体沉积是在一个温度范围内， 此外, FCVI过程中，基体沉积是在一个温度范围内， 过程中 必然会导致基体中不同晶体结构的物质共存， 必然会导致基体中不同晶体结构的物质共存，从而产生内应 力并影响材料的热稳定性。 力并影响材料的热稳定性。

化学气相渗透（CVI）制备陶瓷基复合材料是将含 挥发性金属化合物的气体在高温反应形成陶瓷固体沉积 在增强剂预制体的空隙中，使预制体逐渐致密而形成陶 瓷基复合材料。
CVI工艺的优点在于：工艺温度低；适用范围广， 可制备碳化物、氮化物、氧化物、硼化物及C/C等复合 材料，材料纯度高，工艺过程构件不收缩，适于制备大 尺寸、形状复杂构件。
第6章 陶瓷基复合材料
• 6.1 陶瓷基复合材料的种类和性能 • 6.2 陶瓷基复合材料的制备工艺 • 6.3 氧化物基陶瓷复合材料 • 6.4 非氧化物基陶瓷复合材料 • 6.5 碳/碳复合材料 • 6.6 微晶玻璃基复合材料
6.1 陶瓷基复合材料的种类和性能
现代陶瓷材料具有耐高温、硬度高、耐 磨损及相对密度优良的性能轻等许多优良 的性能。
• 此外，利用反应放热合成陶瓷粉体也较多， 如自蔓延高温燃烧合成等。
2. 成型 • 陶瓷成型方法主要有：模压成型、等静压成型、
热压铸成型、挤压成型、轧膜成型、流延法成 型、注射成型和直接凝固成型等。 a) 模压成型：将粉料填充到模具内部后，通过单 向或双向加压，将粉料压成所需形状。 b) 等静压成型：一般等静压指的是湿袋式等静压 （也叫湿法等静压），就是将粉料装入橡胶或 塑料等可变形的容器中，密封后放入液压油后 水等流体介质中，加压获得所需的坯体。 c) 热压铸成型：将粉料与蜡（或其他有机高分子 粘结剂）混合后，加热使蜡（或其他有机高分 子粘结剂）熔化，使混合料具有一定的流动性， 然后将混合料加压注入模具，冷却后即可得到 致密的较硬实的坯体。
a) Cr/Al2O3复合材料 Cr与Al2O3之间的润湿性 不好，但铬粉表面易形成致密的Cr2O3，因此可 通过形成Cr2O3-Al2O3固溶体来降低它们之间的 界面能，改善润湿性。为是金属铬部分氧化，工 艺上常采取的措施有：①在烧结气氛中引人微量 的水汽或氧气；②在配料是用一部分氢氧化铝代 替氧化铝，以便在高温下分解产生出水蒸气使铬 氧化；③在配料中用少量的氧化铬代替金属铬。

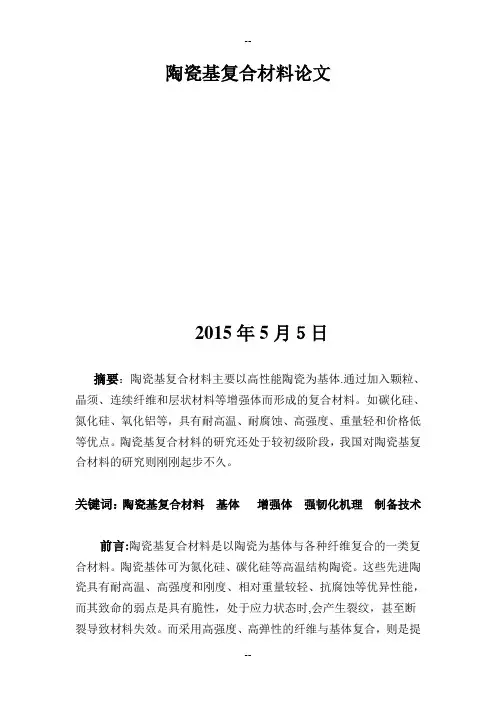

陶瓷基复合材料论文2015年5月５日摘要：陶瓷基复合材料主要以高性能陶瓷为基体.通过加入颗粒、晶须、连续纤维和层状材料等增强体而形成的复合材料。

如碳化硅、氮化硅、氧化铝等，具有耐高温、耐腐蚀、高强度、重量轻和价格低等优点。

陶瓷基复合材料的研究还处于较初级阶段，我国对陶瓷基复合材料的研究则刚刚起步不久。

关键词：陶瓷基复合材料基体增强体强韧化机理制备技术前言:陶瓷基复合材料是以陶瓷为基体与各种纤维复合的一类复合材料。

陶瓷基体可为氮化硅、碳化硅等高温结构陶瓷。

这些先进陶瓷具有耐高温、高强度和刚度、相对重量较轻、抗腐蚀等优异性能，而其致命的弱点是具有脆性，处于应力状态时,会产生裂纹，甚至断裂导致材料失效。

而采用高强度、高弹性的纤维与基体复合，则是提高陶瓷韧性和可靠性的一个有效的方法。

纤维能阻止裂纹的扩展,从而得到有优良韧性的纤维增强陶瓷基复合材料。

陶瓷基复合材料具有优异的耐高温性能,主要用作高温及耐磨制品。

其最高使用温度主要取决于基体特征。

正文一、陶瓷基复合材料基本概述陶瓷基复合材料的基体为陶瓷。

如碳化硅、氮化硅、氧化铝等,具有耐高温、耐腐蚀、高强度、重量轻和价格低等优点。

化学键往往是介于离子键与共价键之间的混合键。

陶瓷基复合材料中的增强体通常也称为增韧体。

从几何尺寸上可分为纤维（长、短纤维)、晶须和颗粒三类。

碳纤维主要用在把强度、刚度、重量和抗化学性作为设计参数的构件；其它常用纤维是玻璃纤维和硼纤维。

纤维增强陶瓷基复合材料是改善陶瓷材料韧性的重要手段。

目前常用的晶须是ＳiＣ和Ａ12Ｏ3,常用的基体则为A12O3,ZrO２,SiＯ２,Si３Ｎ4以及莫来石等。

晶须具有长径比，含量较高时，桥架效应使致密化困难，引起了密度的下降导致性能下降。

颗粒代替晶须在原料的混合均匀化及烧结致密化方面均比晶须增强陶瓷基复合材料要容易。

常用的颗粒也是SiC、Ｓi3N４和Ａ12O3等。

陶瓷基复合材料发展迟滞，发展过程中也遇到了比其它复合材料更大的困难。
