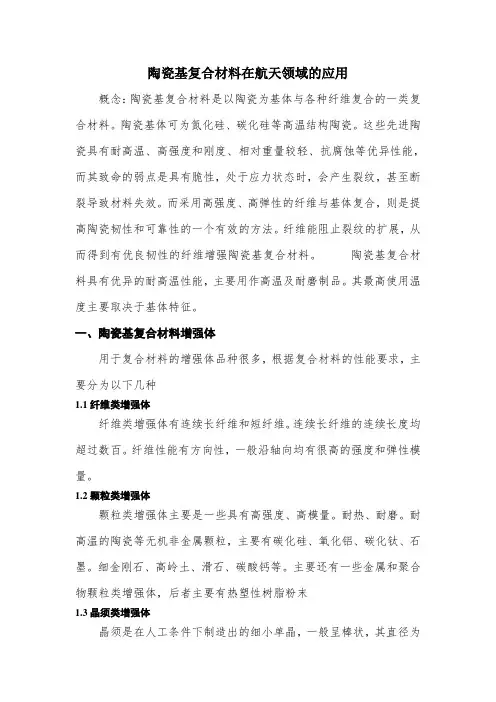

陶瓷基复合材料在航天领域的应用
概念：陶瓷基复合材料是以陶瓷为基体与各种纤维复合的一类复合材料。陶瓷基体可为氮化硅、碳化硅等高温结构陶瓷。这些先进陶瓷具有耐高温、高强度和刚度、相对重量较轻、抗腐蚀等优异性能，而其致命的弱点是具有脆性，处于应力状态时，会产生裂纹，甚至断裂导致材料失效。而采用高强度、高弹性的纤维与基体复合，则是提高陶瓷韧性和可靠性的一个有效的方法。纤维能阻止裂纹的扩展，从而得到有优良韧性的纤维增强陶瓷基复合材料。陶瓷基复合材料具有优异的耐高温性能，主要用作高温及耐磨制品。其最高使用温度主要取决于基体特征。
一、陶瓷基复合材料增强体
用于复合材料的增强体品种很多，根据复合材料的性能要求，主要分为以下几种
纤维类增强体
纤维类增强体有连续长纤维和短纤维。连续长纤维的连续长度均超过数百。纤维性能有方向性，一般沿轴向均有很高的强度和弹性模量。
颗粒类增强体
颗粒类增强体主要是一些具有高强度、高模量。耐热、耐磨。耐高温的陶瓷等无机非金属颗粒，主要有碳化硅、氧化铝、碳化钛、石墨。细金刚石、高岭土、滑石、碳酸钙等。主要还有一些金属和聚合物颗粒类增强体，后者主要有热塑性树脂粉末
晶须类增强体
晶须是在人工条件下制造出的细小单晶，一般呈棒状，其直径为~1微米，长度为几十微米，由于其具有细小组织结构，缺陷少，具有很高的强度和模量。
金属丝
用于复合材料的高强福、高模量金属丝增强物主要有铍丝、钢丝、不锈钢丝和钨丝等，金属丝一般用于金属基复合材料和水泥基复合材料的增强，但前者比较多见。
片状物增强体
用于复合材料的片状增强物主要是陶瓷薄片。将陶瓷薄片叠压起来形成的陶瓷复合材料具有很高的韧性。
二、陶瓷基的界面及强韧化理论
陶瓷基复合材料(CMC)具有高强度、高硬度、高弹性模量、热化学稳定性等优异性能，被认为是推重比10以上航空发动机的理想耐高温结构材料。界面作为陶瓷基复合材料重要的组成相，其细观结构、力学性能和失效规律直接影响到复合材料的整体力学性能，因此研究界面特性对陶瓷基复合材料力学性能
的影响具有重要的意义。
界面的粘结形式
（1）机械结合（2）化学结合
陶瓷基复合材料往往在高温下制备，由于增强体与基体的原子扩散，在界面上更易形成固溶体和化合物。此时其界面是具有一定厚度的反应区，它与基体和增强体都能较好的
结合，但通常是脆性的。
界面的作用
陶瓷基复合材料的界面一方面应强到足以传递轴向载荷并具有高的横向强度；另一方面要弱到足以沿界面发生横向裂纹及裂纹偏转直到纤维的拔出。
强韧化技术
2.1.1 纤维增韧
为了提高复合材料的韧性,必须尽可能提高材料断裂时消耗的能量。任何固体材料在载荷作用下(静态或冲击),吸收能量的方式无非是两种:材料变形和形成新的表面。对于脆性基体和纤维来说,允许的变形很小,因此变形吸收的断裂能也很少。为了提高这类材料的吸能,只能是增加断裂表面,即增加裂纹的扩展路径。
2.1.2 晶须增韧
陶瓷晶须是具有一定长径比且缺陷很少的陶瓷小单晶,因而具有很高的强度,是一种非常理想的陶瓷基复合材料的增韧增强体。
2.1.3 相变增韧
相变增韧ZrO2陶瓷是一种极有发展前途的新型结构陶瓷,其主要是利用ZrO2相变特性来提高陶瓷材料的断裂韧性和抗弯强度,使其具有优良的力学性能,低的导热系数和良好的抗热震性。它还可以用来显着提高脆性材料的韧性和强度,是复合材料和复合陶瓷中重要的增韧剂
2.1.4 颗粒增韧
用颗粒作为增韧剂,制备颗粒增韧陶瓷基复合材料,其原料的均匀分散及烧结致密化都比短纤维及晶须复合材料简便易行。因此,尽管颗粒的增韧效果不如晶须与纤维,但如颗粒种类、粒径、含量及基体材料选择得当,仍有一定的韧化效果,同时会带来高温强度、高温蠕变性能的改善。所以,颗粒增韧陶瓷基复合材料同样受到重视,并开展了有效的研究工作。2.1.5纳米复合陶瓷增韧
纳米技术一出现,便在改善传统材料性能方面显示出极大的优势,该方面的研究有可能使陶瓷增韧技术获得革命性突破。纳米陶瓷由于晶粒的细化,晶界数量会极大增加,同时纳米陶瓷的气孔和缺陷尺寸减小到一定尺寸就不会影响到材料的宏观强度,结果可使材料的强度、韧性显着增加。
2.1.5 自增韧陶瓷
如果在陶瓷基体中引入第二相材料,该相不是事先单独制备的,而是在原料中加入可以生成第二相的原料,控制生成条件和反应过程,直接通过高温化学反应或者相变过程,在主晶相基体中生长出均匀分布的晶须、高长径比的晶粒或晶片的增强体,形成陶瓷复合材料,则称为自增韧。这样可以避免两相不相容、分布不均匀问题,强度和韧性都比外来第二相增韧的同种材料高。
三、陶瓷基复合材料的应用。
将长纤维增强碳化硅复合材料应用于制造高速列车的制动件，显示出优异的摩擦磨损特性，取得满意的使用效果。连续纤维补强陶瓷基复合材料(Continuous FiberReinforced
Ceramic Matrix Composites,简称CFCC)是将耐高温的纤维陶瓷基复合材料已实用化或即将实用化的领域有刀具、滑动构件、发动机制件、能源构件等。法国已植入陶瓷基体中形成的一种高性能复合材料。由于其具有高强度和高韧性,特别是具有与普通陶瓷不同的非失效性断裂方式,使其受到世界各国的极大关注。连续纤维增强陶瓷基复合材料已经开始在航天航空、国防等领域得到广泛应用[1~3]。20世纪70年代初,J Aveston[2]在连续纤维增强聚合物基复合材料和纤维增强金属基复合材料研究基础上,首次提出纤维增强陶瓷基复合材料的概念,为高性能陶瓷材料的研究与开发开辟了一个方向。随着纤维制备技术和其它相关技术的进步,人们逐步开发出制备这类材料的有效方法,使得纤维增强陶瓷基复合材料的制备技术日渐成熟。20多年来,世界各国特别是欧美以及日本等对纤维增强陶瓷基复合材料的制备工艺和增强理论进行了大量的研究,取得了许多重要的成果,有的已经达到实用化水平。如法国生产的“Cerasep”可作为“Rafale”战斗机的喷气发动机和“Hermes”航天飞机的部件和内燃机的部件[4];SiO2纤维增强SiO2复合材料已用作“哥伦比亚号”和“挑战者号”航天飞机的隔热瓦[5]。由于纤维增强陶瓷基复合材料有着优异的高温性能、高韧性、高比强、高比模以及热稳定性好等优点,能有效地克服对裂纹和热震的敏感性正对陶瓷基复合材料。
下面，我主要谈谈碳纤维复合材料在红空领域的应用：
碳纤维材料在航空领域的应用
1.概述
碳纤维是由有机纤维经碳化及石墨化处理而得到的微晶石墨材料。碳纤维的微观结构类似人造石墨，是乱层石墨结构。碳纤维由于具有高强度、高模量、耐高温、耐腐蚀、导电和导热等性能，因而使其成为一种兼具碳材料强抗拉力和纤维柔软可加工性两大
