船舶舾装工艺流程2

船舶舾装工程施工规程概述：船舶舾装工程施工是指对船舶进行内外部装修、装饰以及配套设备的安装和调试工作。

舾装工程的质量和安全对船舶的正常运营和乘客的舒适度有着重要影响。

为了确保船舶舾装工程的顺利进行和质量安全的达标，制定并实施一套规范、规程和标准是必要的。

一、项目管理1.1 进场前准备船舶舾装工程进场前，项目管理人员和施工人员应共同研究并确定施工方案和施工计划，明确工期要求和质量标准。

同时，项目管理人员应对施工人员进行相关培训，提高他们的安全意识和验收水平。

1.2 施工组织根据船舶舾装工程的特点，项目管理人员应在施工前进行合理的组织规划，划分不同的施工区域和任务，确保施工过程的顺利推进。

同时，应制定并执行施工安全措施和应急预案，以应对可能出现的事故和突发事件。

二、工艺标准2.1 施工工艺根据船舶舾装工程的具体需求和船舶结构，制定适用于船舶舾装工程的施工工艺标准。

包括装修材料的选择和使用、装饰效果的设计和实施、设备安装的具体流程等。

确保施工过程的高效、精确和安全。

2.2 质量控制船舶舾装工程的质量直接关系到船体的稳定性和乘客的舒适度。

项目管理人员和施工人员应遵循相关的质量控制标准，并通过必要的检测和验收程序，确保船舶舾装工程的质量符合规定的标准。

三、安全管理3.1 人员安全船舶舾装工程施工过程中，项目管理人员应重视施工人员的安全保护。

确保施工人员具备必要的安全防护设备和专业知识，严禁违章作业和违规操作。

同时，应加强对施工现场的安全巡查和隐患排查，及时消除安全隐患。

3.2 施工材料安全船舶舾装工程所使用的装修材料和设备应符合国家标准，并定期进行质量检测和监测，确保船舶舾装工程的安全性。

任何不符合要求的材料和设备都应被及时淘汰和替换。

四、环境保护4.1 施工过程控制船舶舾装工程施工过程中，项目管理人员和施工人员应严格遵守环境保护相关法律法规，合理调配施工资源，减少对环境的污染和破坏。

严禁乱倒废弃物料和违规排放废水。

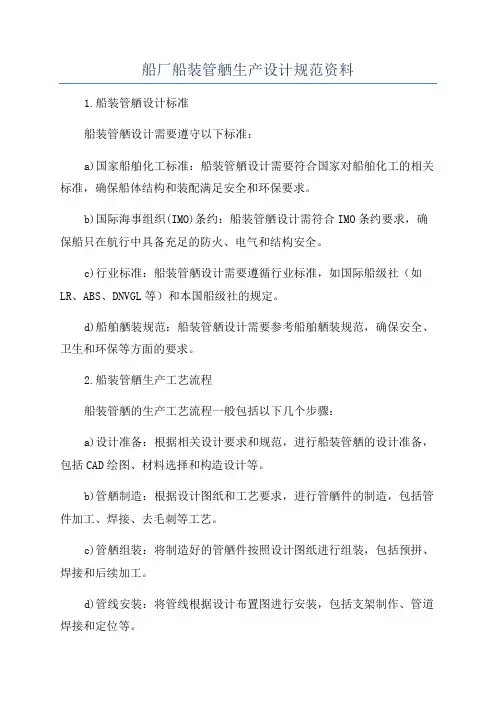

船厂船装管舾生产设计规范资料1.船装管舾设计标准船装管舾设计需要遵守以下标准：a)国家船舶化工标准：船装管舾设计需要符合国家对船舶化工的相关标准，确保船体结构和装配满足安全和环保要求。

b)国际海事组织(IMO)条约：船装管舾设计需符合IMO条约要求，确保船只在航行中具备充足的防火、电气和结构安全。

c)行业标准：船装管舾设计需要遵循行业标准，如国际船级社（如LR、ABS、DNVGL等）和本国船级社的规定。

d)船舶舾装规范：船装管舾设计需要参考船舶舾装规范，确保安全、卫生和环保等方面的要求。

2.船装管舾生产工艺流程船装管舾的生产工艺流程一般包括以下几个步骤：a)设计准备：根据相关设计要求和规范，进行船装管舾的设计准备，包括CAD绘图、材料选择和构造设计等。

b)管舾制造：根据设计图纸和工艺要求，进行管舾件的制造，包括管件加工、焊接、去毛刺等工艺。

c)管舾组装：将制造好的管舾件按照设计图纸进行组装，包括预拼、焊接和后续加工。

d)管线安装：将管线根据设计布置图进行安装，包括支架制作、管道焊接和定位等。

e)管舾测试：对安装好的管舾进行压力试验和泄露测试，确保船舶管舾的完整性和安全性。

f)补漆和保养：对管舾表面进行修补和涂漆，保护管舾免受腐蚀和环境侵蚀。

3.船装管舾材料和规格船装管舾的材料选用需符合以下原则：a)耐腐蚀性：船装管舾材料需要具备良好的耐腐蚀性能，能够应对船舶海水环境和船舶化学品的腐蚀。

b)强度和刚度：船装管舾材料需要具备足够的强度和刚度，能够承受船舶在航行中的荷载和应力。

c)阻燃性：船装管舾材料需要具备良好的阻燃性能，能够在船舶发生火灾时起到有效的防火作用。

船装管舾的规格一般根据具体的船舶类型和设计要求进行选用，需要考虑管舾的直径、壁厚、材料种类和连接方式等。

4.船装管舾质量控制在船装管舾的生产和设计过程中，需要进行严格的质量控制，以确保船装管舾的质量。

a)原材料检验：对船装管舾使用的原材料进行质量检验，包括材料强度、化学成分和阻燃性等。

现代船舶建造工艺流程根据现代造船“壳舾涂一体化总装造船”模式，船舶生产经历了传统造船到现代造船的过渡，因为技术的发展和日新月异的创造力与技术革新突破，才达到了目前的造船情况。

传统造船分为两个阶段：1是常规船体建造和舾装阶段，先装龙骨系统，再装肋骨系统，最后装外板系统；2是分段建造，舾装分为2个阶段，分段舾装和船上舾装。

现代造船则由于成组技术的引入，船体实行分道建造，舾装分为3个阶段，单元舾装、分段舾装、船上舾装。

由船体建造、舾装、涂装结合工作组成了所谓的“壳舾涂一体化总装造船”。

当前造船行业正向着数字造船和绿色造船的方向努力。

一、船舶建造工艺流程层次上的划分为：1、生产大节点：开工——入坞（上船台搭载）——下水（出坞）——试航——交船生产大节点在工艺流程中是某工艺阶段的开工期（或上一个节点的完工期），工艺阶段一般说是两个节点间的施工期。

生产大节点的期限是编制和执行生产计划的基点，框定了船舶建造各工艺阶段的节拍和生产周期；节点的完成日也是船东向船厂分期付款的交割日。

2、工艺阶段：钢材预处理——号料加工——零、部件装配——分段装焊——坞内装焊（合拢）——拉线镗孔——船舶下水——发电机动车——主机动车——系泊试验——试航试验——交船3、以上工艺阶段还可以进一步进行分解。

4、是以上工艺阶段是按船舶建造形象进度划分的，造船工艺流程是并行工程，即船体建造与舾装作业是并行分道组织，涂装作业安排在分道生产线的两个小阶段之间，船体与舾装分道生产线在各阶段接续地汇入壳舾涂一体化生产流程。

二、船舶建造的前期策划船舶设计建造是一项复杂的系统工程，在开工前船厂必须组织前期策划，一是要扫清技术障碍；二是要解决施工难点。

1、参透“技术说明书”（设计规格书）。

技术说明书是船东提出并经双方技术谈判，以相应国际规范及公约为约束的船舶设计建造的技术要求。

船厂在新船型特别是高附加值船舶的承接中必须慎重对待：必须搞清重要设备运行的采用标准情况、关键技术的工艺条件要求，特别是要排查出技术说明书中暗藏的技术障碍（不排除某些船东存有恶意意图）；2、对设计工作的组织。

船舾装件制造流程咱先说说啥是船舾装件吧。

这船舾装件啊，就像是给船做装饰和安装各种功能部件的东西。

比如说船上的栏杆、梯子、各种箱子柜子啥的，都是舾装件的一部分。

这就好比我们住的房子，里面的家具、门窗这些东西，都是让房子更实用、更美观的存在。

那制造流程开始喽。

第一步得设计。

这就像我们要盖房子之前得画个设计图一样。

设计师们得根据船的类型、用途，把舾装件的样子、大小、功能都设计好。

这可不是个简单事儿呢，得考虑好多东西。

比如说这个船是用来运货的，那可能就得设计一些特别牢固的货架之类的舾装件；要是那种载人的游轮，就得设计漂亮的栏杆和舒适的座椅啥的。

而且设计师还得考虑材料呢，不同的材料性能不一样，价格也不一样，得找个又合适又划算的。

设计好了之后就到材料准备啦。

这就像是厨师做菜得先把食材准备好一样。

材料可得精挑细选呢。

如果是做金属的舾装件，那钢材的质量得把关好，不能有太多杂质，不然做出来的东西不结实。

要是木质的舾装件，木材的干燥程度、纹理啥的都得看看。

这时候啊，采购人员可就忙乎起来啦，到处去找合适的材料，就像小蜜蜂采蜜一样，得找最好的“蜜源”。

接下来就是加工环节啦。

这可是个技术活。

要是加工金属的舾装件，像切割、焊接这些工艺都得用上。

那些工人师傅们可厉害了，就像魔法师一样。

他们操作着那些大型的切割设备，按照设计的尺寸把材料切割得整整齐齐的。

焊接的时候呢，火花四溅，就像放小烟花似的。

而且焊接得特别精准，得保证这个舾装件的结构牢固。

要是加工木质的舾装件，那就是锯啊、刨啊这些工序。

木工师傅们也是相当厉害，把木材处理得光滑又平整。

加工完了可还没完事呢，得检验。

这检验就像是考试一样，看看这个舾装件合不合格。

检验员拿着各种工具，量尺寸、看外观、检查性能。

要是有一点不符合标准，那可不行，就得返工。

这就像是我们写作业，写错了就得重新写一样。

不过这也是为了保证质量嘛，毕竟船在海上航行，这些舾装件要是出问题，那可就麻烦大啦。

检验合格之后就是表面处理啦。

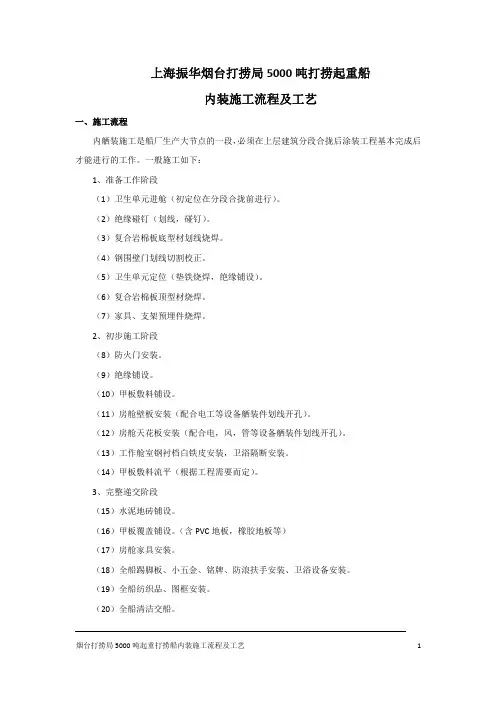

上海振华烟台打捞局5000吨打捞起重船内装施工流程及工艺一、施工流程内舾装施工是船厂生产大节点的一段，必须在上层建筑分段合拢后涂装工程基本完成后才能进行的工作。

一般施工如下：1、准备工作阶段（1）卫生单元进舱（初定位在分段合拢前进行）。

（2）绝缘碰钉（划线，碰钉）。

（3）复合岩棉板底型材划线烧焊。

（4）钢围壁门划线切割校正。

（5）卫生单元定位（垫铁烧焊，绝缘铺设）。

（6）复合岩棉板顶型材烧焊。

（7）家具、支架预埋件烧焊。

2、初步施工阶段（8）防火门安装。

（9）绝缘铺设。

（10）甲板敷料铺设。

（11）房舱壁板安装（配合电工等设备舾装件划线开孔）。

（12）房舱天花板安装（配合电，风，管等设备舾装件划线开孔）。

（13）工作舱室钢衬档白铁皮安装，卫浴隔断安装。

（14）甲板敷料流平（根据工程需要而定）。

3、完整递交阶段（15）水泥地砖铺设。

（16）甲板覆盖铺设。

（含PVC地板，橡胶地板等）（17）房舱家具安装。

（18）全船踢脚板、小五金、铭牌、防浪扶手安装、卫浴设备安装。

（19）全船纺织品、图框安装。

（20）全船清洁交船。

二、施工工艺1、碰钉焊接（1）碰钉划线在一个房间内，横向必须在一条直线上，纵向必须在一条直线上。

（2）所用碰钉长度必须符合木作、绝缘布置厚度要求。

（3）所焊碰钉位置必须符合木作、绝缘布置图要求。

（4）碰钉焊接必须排列整齐且要牢固。

（5）碰钉施工前均需划线，线间距小于250mm，碰钉要求横平竖直，分布均匀。

碰钉的密度按图纸要求（约24只/m2），碰钉表面镀铜，将军帽采用镀锌后烤漆。

2、顶底槽划线焊接（1）舱室的净宽及净长公差应小于3mm，净空高度公差应≥0。

（2）走道内及房间内构架件的直线度误差每2米应≤2mm。

（3）固定角钢及底槽垫块的距离按图纸要求（或船东要求）安装。

（4）露天钢围壁及露天钢甲板反面装配构架件的固定角钢应装配在扶强材上，如装配在其它部位应加φ70腹板。

（5）上层建筑内部装配构架件的固定角钢无需加腹板，卫生单元底部应装圆腹板。

船舶电舾装安装工艺1 施工前准备施工前，首先仔细阅读电缆路径图、电气综合布置图，或者电气安装图以及安装工艺要求进行舾装件安装的实船定位和标出安装位置及舾装件名称，代号。

2 安装工艺要求2.1不允许直接烧焊在船壳旁板上及各种设备和管子上。

2.2不允许直接烧焊在高强度钢板上。

2.3采用包焊以保证焊接强度，焊后去渣，焊接处无虚焊，气孔等瑕疵发生，并进行油漆。

2.4油舱、水舱等区域不应直接烧焊，应在烧焊处加烧“型垫”后再烧焊舾装件。

型垫类型如图1所示：图12.5冷库内的舾装件必须耐腐蚀或经防腐蚀处理，如用不锈钢材料、镀锌处理。

2.6 电气舾装件的制作工艺，请参见JHW G-SS-50《电气内场工艺标准》。

3 电气舾装件安装3.1电气设备基座3.1.1各种设备和舾装件在钢质船体结构上安装都采用焊接的方式。

电气设备固定安装在钢质结构上不能直接焊接，必须安装在舾装件上，再焊接到船体上。

设备基座是电气设备固定在船体结构上的过渡部分。

通常称整体构架为设备“支架”或“基座”。

3.1.2根据设备安装位置、设备重量和安装处的船体结构，船厂制定了设备基座标准，作为电装生产设计、分段和总组预装、内场舾装件制造和外场施工配套领用的依据。

3.1.3小型电器如接线盒、灯具、插座等有两个或三个安装（件）孔，一般电气设备有四个或六个安装孔。

3.1.4基座的角钢或扁钢均选用Q235-A，按GB700-88；基座采用焊接结构，焊接应牢固，焊后去除焊渣、毛刺、焊缝深度不小于材料厚度的80%；基座安装完成后应涂上白漆。

3.1.5基座安装过程中，应严格按照工艺规范来施工。

如遇到无法施工或安装位置明显不合理的情况，应及时向技术部门反映，解决问题。

3.1.6 船舶电气设备安装布置要合理，安装工艺参照JHW G SS-29《船舶电气设备安装工艺》，布置合理包括合理利用空间位置，便于操纵、维修，考虑设备之间的相互关系等。

3.2 灯架3.2.1灯架安装时金属件焊接应牢固，焊后应去除焊渣，焊缝深度应为材料厚度的80%；金属零件上不应有毛刺和锐边；焊接环焊后应去除焊渣、焊瘤；钢质零件应镀锌或涂防锈底漆，木垫应涂清漆。

船舶制作的工艺流程船舶制作的工艺流程是一个复杂而精细的过程，通常包括多个阶段，每个阶段都至关重要，以确保最终产品的质量和性能。

以下是船舶制作的主要工艺流程：一、设计与准备阶段1. 需求明确与初步设计- 明确船舶的使用目的、航行条件、载重能力、航速等要求。

- 进行船舶的总体设计，包括船型选择、尺寸确定、结构布局等。

此阶段涉及大量理论计算和实验验证。

2. 详细设计与生产准备- 在初步设计基础上，进行详细的技术项目设计，如船体结构、动力系统、电气系统等，并绘制施工图纸和技术文件。

- 采购所需的材料和设备，如钢铁、铝合金、玻璃钢等，并准备所需的配件和设备。

确保采购的材料和设备符合设计要求和质量标准。

二、材料处理与加工阶段1. 钢材预处理- 对船体所需的钢材进行预处理，包括除锈、涂漆等，以提高焊接质量和防腐性能。

2. 放样与号料- 将设计型线图按一定比例绘制在放样间的地板上或通过计算机进行数学放样。

- 根据图纸进行精确的号料，即确定所需材料的种类、数量和尺寸。

3. 构件加工与成型- 对钢板和其他材料进行切割、弯曲、折边等加工，以形成符合要求的构件。

这一步骤需要高精度的设备和熟练的操作人员。

三、船体建造与装配阶段1. 分段建造- 将船体划分为若干个分段进行建造，以提高生产效率。

- 对各个分段进行焊接和装配，形成完整的分段结构。

2. 总装合拢- 在船台上将各个分段进行合拢，组成完整的船体结构。

- 对船体结构进行焊接，并进行无损检测等检验，确保焊接质量。

四、舾装与系统安装阶段1. 舾装工作- 进行甲板设备安装、舱室布置和装修等，使船舶具备基本的航行和使用条件。

- 安装管子、阀门和其他大型设备，进行内部装潢。

2. 系统安装与调试- 安装动力系统、电气系统、通信系统等，确保设备的正确性和可靠性。

- 对安装好的设备进行系统调试，确保各系统正常运行。

五、试验与交付阶段1. 试验与调整- 进行系泊试验和航行试验，以验证船舶的实际性能和数据是否符合设计要求。

船舶装配工艺流程船舶装配工艺流程船体装配的流程摘要：早期的造船是将船体各构件用铆钉连接起来的，而现代的钢质船舶改为焊接，采用了分段和总段建造法，既扩大了船体建造作业面，又能采用半自动和自动焊机，依靠一整套工艺装备，为成批造船和实行生产流水线提供了条件。

关键词：装配流程舾装试验正文：通过对船体装配工艺的了解，船体装配工艺流程在各个船厂都已经形成了一套独立的体系，并且各个船厂都有所不同。

我个人对船体装配工艺流程的了解大致如下：首先是船体放样，即把设计型线图按一定比例绘制在放样间的地板上面，也可以通过数学方法编成程序输入电子计算机进行数学放样。

然后进行船体钢材预处理和号料。

船体构件加工，即对号料后的钢材进行边缘加工和成型加工。

船体装配，即把船体构件组合成整个船体的过程，部件装配，分段装配，总段装配，最后是船台大合拢。

船体焊接，即运用焊接技术并且采用合理的焊接程序，将已经装妥的船体部件，分段，整个船体的各种焊缝，按照设计要求连接起来，从而使各种船体结构合成一个整体，还要通过超声波探伤和X光探伤检测。

密性试验，即气压试验，煤油试验，冲水试验，泵水试验和冲油试验。

船舶下水，即重力式下水，漂浮式下水和机械化下水，将船从建造区域移到水中的过程。

船舶舾装，船舶舾装的主要内容是船舶各种机械设备和管系的安装，电气安装，木工作业，绝缘作业，涂装作业，居住区域内舾装等。

过去除少数舾装工作在船台上进行外，大多数是在船舶下水后移泊到码头进行，把船台上的舾装工作提前到分段或总段装配时进行，即要扩到预舾装的数量。

船舶舾装是一项相当复杂的工作，不仅仅需要各个专业工种的相互配合，而且需要生产的合理组织与安排，以便最大限度的缩短造船总周期。

船舶试验，即系泊试验，倾斜试验，航行试验。

系泊试验是当系泊与码头的船舶在船体工程和舾装工程基本完成，并取得船东和验船部门的同意后，根据设计图纸和试航规程要求，对该船的主机，辅机以及各种设备和系统进行试验，其目的是检查船舶完整性和可靠性。

船舶舾装工艺指的是在造船过程中对船体进行内部装饰和设备安装的技术和方法。

船舶舾装工艺的具体步骤包括：
船体表面处理：首先，对船体表面进行清理、除油、除锈处理，以确保表面光洁、平整。

这有助于提高后续工艺的粘合和附着性。

防水处理：船体外壳需要施加防水涂层，以防止水的渗透。

防水涂层的选择根据船舶类型和使用环境的不同，可以采用不同的方法，如喷涂、贴膜等。

内部隔舱工艺：根据船舶设计，舾装工人会根据船舱和舱壁的要求进行设计和建造，包括隔舱板、舱底、舱顶等。

这些隔舱结构有助于船舶的稳定性和安全性。

管道铺设：船舶需要安装各种管道系统，如供水管道、排水管道、燃油系统管道等。

在铺设管道之前，需要进行合理的规划和设计，以确保管道的布局合理且方便维修。

设备安装：船舶舾装工艺还包括各种设备的安装，如船用发动机、油水分离设备、发电机、船用空调系统等。

这些设备的安装需要精确的测量、定位和固定，以确保其安全可靠。

内部装饰：最后，船舶的内部装饰工艺是为了提高船舶的舒适性和美观性。

这包括船舱的地板、墙壁、天花板的装饰，以及安装床铺、家具、照明设备等。

船舶舾装工艺的目标是保证船舶的结构强度、安全性和功能性，并提供良好的工作和生活环境。

这个过程需要结合船舶设计要求、相关法规和标准，以及船舶使用的实际需求来进行。
