田面土地平整
项目区整体地势较为平坦，所以土地平整土方量计算方法采用三角网法，尽
量依据自然地形、地势，合理设计高程，使挖填方量最小，同时满足机械作业、
灌排、农作物耕作的要求。
本着满足土地平整要求的原则，结合实际情况，确定本项目的土地平整方案：
项目区地势相对平坦，局部起伏较大，考虑农作物对田块的要求，需要项目区内
耕地进行以田块为单元的局部土地平整。
本次规划采用三角网进行土方计算，借助南方CASS软件进行土地平整工程
土方辅助计算。经过与实际工程的对比分析发现，运算结果与实际工程相差不大，
能够满足项目需要。
土方计算的具体步骤如下：
1、输入地形图：首先要有数字化的地形图（有三维标高），如果等高线
没有三维高程，可以使用【原始数据】→【地形数据】→【无高程等高线转换】
功能来输入三维标高，如果离散点只是文字，可以使用【原始数据】→【地形数
据】→【数据转换】---【高程点转换】功能将文字转成离散点。然后使用【原
始数据】→【地形数据】→【等高线离散】将等高线离散化。
2、确定计算范围：使用【绘制区域】绘制出要计算土方的区域范围，使用
【划分区块】功能将区域划分为一个或多个区块。
3、自动布置三角网：使用【自动布置三角网】绘制出三角网。三角网可
以按自然离散点来布置，也可以按设计离散点来布置；区块边界插点间距可以自
己输入，布置后可通过【内插三角网】、【调整三角网】、【删除三角网】、【调整三
角点位置】功能对三角网进行调整。
4、采集自然标高：使用【采集自然标高】功能采集出每一个三角点的自然
标高。
5、设计标高：设计标高可以通过【采集设计标高】、【优化设计标高】或【输
入设计标高】等功能来获得。
6、绘制土方零线。
7、计算土方量：使用【计算土方量】功能来计算土方量。
按照规划设计规范，项目区应选取不小于项目建设规模5%的田块作为典型
田块，计算其土方工程量，再以此类推出项目区的土方工程量。
项目区土地平整区域1土方计算图详见图7-1，具体土方成果图详见单体设
计图册。

土地平整主要是对项目区局部不平的地方进行土地平整，项目区的土壤地
质、地形条件相似，因此本次土地平整土方量计算是借助南方CASS软件进行土
地平整工程土方辅助计算，项目区分为8个平整区域，平整面积为185.8716公
顷，计算得出项目区土地平整总量为5.2279万m3。田面平整土方量计算表见表
7.2-2。
表7.2-2 田面平整土方量计算表

田块编号区块面积（m2）最小高程（m）最大高程（m）设计高程（m）挖方量（m3）填方量（m3）
平整区域1
107870 2.408 2.71 2.595 1754 1754
平整区域2
421719 2.109 2.807 2.351 11827 11827
平整区域3
79622 2.32 2.45 2.387 899 899
平整区域4
112313 2.12 3.088 2.314 4648 4648
平整区域5
206686 2.05 3.091 2.208 4773 4773
平整区域6
384411 2.21 2.511 2.312 6175 6174
平整区域7
309393 2.106 2.82 2.358 15303 15303
平整区域8
236702 2.173 3.01 2.38 6900 6899
合计
1858716 52279 52277
（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分
来自网络，供参考。可复制、编制，期待你的好评与关注）

南方cass8.0三角网法和方格网法计算土方量与总结(可打印修改)

测量工作中经常会遇到计算土方问题，计算两期土方是CASS的特色之一，特别是区域土方平衡施工过程中，或测量了两次结果之后，它能一次性为我们计算出同一区域的填挖方土方量，很是方便。

为了使大家深入了解CASS6.1计算两期土方的方法，提出此问题与大家一起讨论学习。

一般来说，下面三种方法均可以计算两期土方：1、两断面线间土方计算2、DTM法两期土方计算3、方格网土方计算（设计面为三角网）三角网法、方格网法是常用的方法，断面法是提供给甲方的方量依据，一般三种方法的计算差距不会超过2%---5% 。

三角网法计算方量：点击等高线，选建立DTM或图面DTM完善点击建立DTM后会显示：选由图面高程点生成，确定。

此时要注意左下角显示的文字，点击回车键即可。

把区域的边界线选中后，就会自动形成三角网，如图所示：三角网形成后，再点击工程运用中的DTM法计算土方量，选中根据图上三角网，如图所示：选中后就会显示下图：注意左下角的提示：输入平场高度（就是设计深度，一般情况要加上超深0.5m）后回车，方量就会在左下角有显示。

方量计算完成。

方格网法计算方量：方格网法计算方量首先要采点，点击工程运用鼠标向下，选指定点生成数据文件，如图所示：然后就会自动跳出一个窗口，如图所示：先把文件放在自己能够找的道的文件里，如桌面，起好名字，保存即可。

窗口自动关闭后，左下角就会显示指定点：，此时，只要把鼠标放在高程点上左击后，会显示地物代码，代码就是点的行政代码，如边界线就写B，房子就写F，现在采点直接回车即可。

回车后，又会显示高程（0.00），这是后，就需要输入你所用鼠标点击的高程点。

水深要有负号，当然，正的水深就不需要加号了，直接输入就好。

最后会显示的是输入点号（1），这一步，只要直接回车就可以了。

就这样把工作区域的点全部踩完。

重新打开CASS成图软件，点击绘图处理的站高程点如下图：就会弹出一个窗口，如下图：找到刚才保存好的采点文件，并打开它，此时，左下角会显示标记高程点的距离（米）：输入2，2米的意思就是点与点之间的距离(直接回车也可)。

南方CASS断面法计算土方步骤

南方CASS断面法计算土方步骤
一、定义及含义
1、南方CASS断面法：南方CASS断面法是一种用于土方量算的快速
计算法，由南方公司开发，它采用模型断面作为计算土方的依据，根据断
面形状，以比较简单的方法映射出复杂的土方体积，是一种非常有效的量
算方法。

2、土方：土方指的是对工程地基需要测量的挖掘或回填土方体积，
土方量的测量实质上就是挖掘意图面积和回填意图面积的测量，确定挖掘
数量和回填数量，后者一般比前者多，得出总体积就是测量出的土方体积。

二、计算土方的步骤
1、准备断面图：首先，在开始计算土方之前，我们需要准备断面图，根据断面图可以确定工程的挖掘和回填深度，以及挖掘后的稳定断面形状，从而确定土方的断面图。

2、确定模型断面：接下来，我们需要确定模型断面，即将断面图中
的复杂几何形状抽象成简单的南方CASS断面模型，如常见的双曲线断面、心形断面等，这一步是南方CASS断面法最重要的环节。

3、计算模型断面土方体积：计算模型断面土方体积是执行南方CASS
断面法最重要的步骤，根据选定的断面模型，以及模型断面平面上的挖掘
深度和回填深度，采用南方CASS断面法计算出断面体积。

4、汇总土方体积：最后。

南方CASS三角网计算土方量流程总结

南方CASS三角网计算土方量流程总结一、三角网DTM计算由三个要素组成①计算范围、②原地面标高.dat数据文件、③完成面标高。

二、计算范围实际土方开挖回填施工边界计算范围一定要用复合线PL画且最后闭合CAD按c闭合。

三、原地面标高.dat数据文件将原地面标高生成高程点坐标数据文件.dat 方法有以下3种1、对有坐标数据XYH的直接在记事本上按以下格式序号编码YXH 格式1YXH2YXH……….另存为.dat文件或直接把保存好的.txt文件重新命名为.dat文件。

2、对于CAD图上有原地面三维标高的可以直接在图上导出来建立数据文件.dat步骤工程应用——高程点生成数据文件——无编码文件3、对于CAD图上有三维标高或文字标高的可以用“·91”命令。

四、完成面标高完成面很平且只有一个标高五、常用命令1、CAD“特性”命令选取范围线右键选特性如发现不是闭合的可直接改为闭合即可。

2、CASS交互展点命令“·91”可以将CAD图上的标高点不管是文字还是三维坐标点一个个处理生成dat数据文件点取·91CAD画面显示是否将展点追加到文件中这个文件可以新建的也可以是已有的。

3、展高程点绘图处理——展高程点。

4、提取整个图层的标高点工程应用——高程点生成数据文件——无编码文件。

5、CAD复制粘贴CASS一般是用带基点复制粘贴到原坐标。

6、方格网对齐命令fgwtf_getpt此命令多用于CASS方格网与其它软件方格网对齐。

7、标注坐标zjzb六、特别注意问题1、计算范围一定要是复合闭合线。

2、对于直接在CAD图形导出标高数据生成文件时候原地面标高数据和完成面标高数据不要在同一图层对于提取地型图某个图层的标高时候往往会将其它一些未知性质的点也提取进来需在记事本上打开将这些点一一删掉。

3、安装问题CAD20062004和CASS均须采取默认路径安装如改变了安装路径CASS相关命令将不起作用显示命令无效。

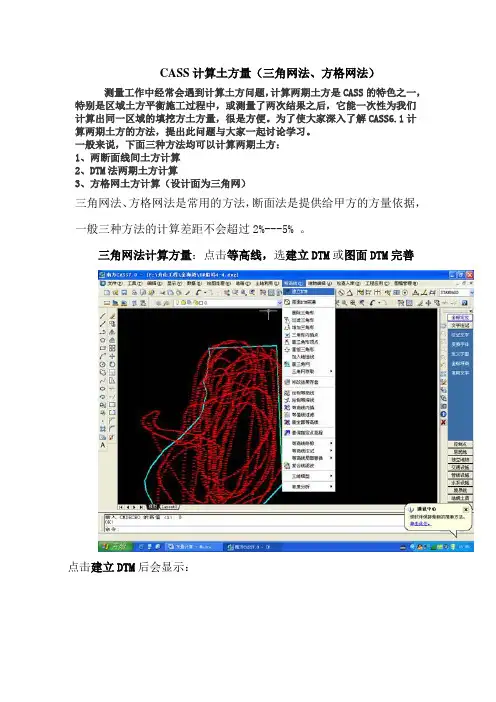

CASS计算土方量(三角网法、方格网法)

CASS计算土方量（三角网法、方格网法）测量工作中经常会遇到计算土方问题，计算两期土方是CASS的特色之一，特别是区域土方平衡施工过程中，或测量了两次结果之后，它能一次性为我们计算出同一区域的填挖方土方量，很是方便。
