建筑结构施工图识读建筑结构施工图识读§16-1 建筑工程施工图概述一、建筑工程施工图的作用工程图纸是工程界的技术语言，是表达工程设计和指导工程施工必不可少的重要依据，是具有法律效力的正式文件，也是重要的技术档案文件。
二、建筑工程施工图的设计建筑工程图纸的设计，一般是由业主通过招标投标选择具有相应资格的设计单位，并与之签订设计合同，进行委托设计的（按有关规定可以不招标投标的设计项目，可以直接委托）。
建设项目的设计工作一般分为初步设计、技术设计和施工图设计三个阶段。
技术上不太复杂的项目，可以按扩大的初步设计（扩初设计）和施工图设计两个阶段进行。
大型的和重要的民用建筑工程，在初步设计前增加方案设计阶段（进行设计方案的优选）。
三、建筑工程施工图的种类建筑工程施工图通常包括建筑施工图、结构施工图、设备施工图。
建筑施工图主要用以表示房屋建筑的规划位置、外部造型、内部各房间的布置、内外装修、材料构造及施工要求等，其主要内容包括建筑设计总说明、建筑总平面图、各层平面图、立面图、剖面图及详图等。
结构施工图主要用以表示房屋结构系统的结构类型、构件布置、构件种类、数量、构件的内部构造和外部形状、大小以及构件间的连接构造。
设备施工图主要表达房屋给水排水、供电照明、采暖通风、空调、燃气等设备的布置和施工要求等。
主要包括各种设备的布置平面图、系统图和施工要求等内容。
设施图可按工种不同进一步分为水施图、暖通图、电施图等。
四、结构施工图包括的内容不同类型的结构，其施工图的具体内容与表达也各有不同，但一般包括下列三个方面的内容：1、结构设计说明本工程结构设计的主要依据；设计标高所对应的绝对标高值；建筑结构的安全等级和设计使用年限；建筑场地的地震基本烈度、场地类别、地基土的液化等级、建筑抗震设防类别、抗震设防烈度和混凝土结构的抗震等级；所选用结构材料的品种、规格、型号、性能、强度等级、受力钢筋保护层厚度、钢筋的锚固长度、搭接长度及接长方法；所采用的通用做法的标准图图集；施工应遵循的施工规范和注意事项。
. 结构施工图及平法钢筋图识读结构施工图主要由结构平面图、结构剖面图组成，简称结施。
结构施工图包括基础(含桩基础）施工图，梁、板、柱、框架施工图，楼梯结构施工图等内容.一、基础施工图包括基础平面图和基础剖面图。
(一)条形砖基础平面图基础平面图要画出底层墙身剖面线、基础底边轮廓线、轴线尺寸、墙身厚度、基底宽度.另外，还要标注基础剖切线及编号。

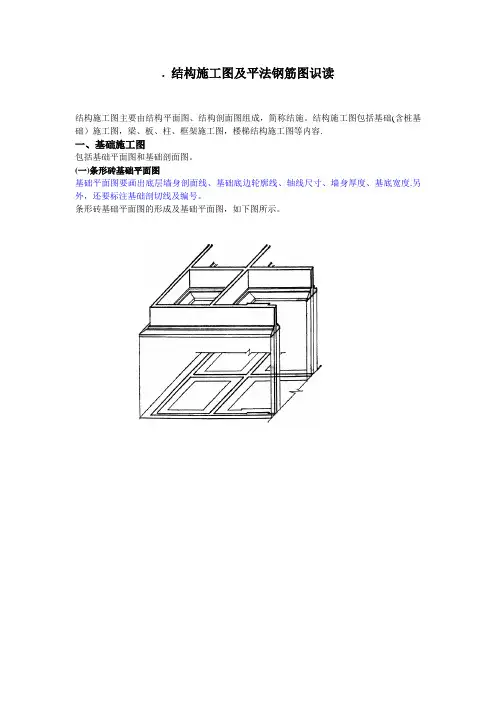

条形砖基础平面图的形成及基础平面图，如下图所示。
（二)基础剖面图基础剖面图也叫基础详图。
基础剖面图应标注轴线编号，宽度、高度方向尺寸,室内外地面及基础垫层底面标高和材料强度等级。
二、钢筋砼结构施工图钢筋砼结构图包括模板图和配筋图.⑴模板图：表达砼结构的外形尺寸，是施工支模板的依据.⑵配筋图：表达砼结构内部钢筋的种类、数量、位置，供钢筋的制作和配置使用.构件配筋传统表示法――剖面详图法:沿构件受力筋方向和垂直受力筋方向分别进行剖切所绘制的剖面详图，且绘出钢筋从构件体内分离出的钢筋样式图。
在结构平面布置图中只能表达构件的平面位置和代号,不能表达内部配筋的情况。
【2007试题】施工图按作用划分为［]。
A、平面图B、立面图C、建筑施工图D、结构施工图E、详图三、平法施工图（一）平法建筑结构施工图平面整体设计方法,简称平法.就是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则,整体直接地表达在各类构件的结构平面布置图上，再与标准构造详图相配合，以简化设计。
（二）柱平法施工图在柱的结构平面布置图上，采用列表注写方式或截面注写方式.⒈截面注写方式:①在柱平面布置图上，分别在不同编号的柱中各选一截面，在其原位上以一定比例放大绘制柱截面配筋图②注写柱编号、截面尺寸b×h③角筋或全部纵筋④箍筋的级别、直径及加密区与非加密区的间距⑤标注柱截面与轴线关系。
⒉列表注写方式：①分别在同一编号的柱中选择一个截面标注几何参数代号②绘制箍筋类型图③在列表中注写柱号、柱段起止标高、几何尺寸b×h或直径D④在列表中注写柱的轴线定位尺寸b1、b2、h1、h2⑤当柱纵筋直径和各边根数相同时注写全部纵筋；否则注写角筋、b边和h边一侧的中部筋⑥注写箍筋类型号及肢数(m×n）、箍筋直径、间距；当为螺旋箍时前面加L底层柱下端加密区≥柱净高／3,二层及以上柱的上下端加密区≥柱长边尺寸≥柱净高／6≥500(四）梁平法施工图即在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值.1）钢筋的平法构造1、梁内纵筋伸入支座的锚固当hc－30≥LaE时：可采用直锚方式,且直锚长度应≥0。
