无线局域网组建与优化教案
模块一/任务1：WLAN网络组建与优化教案
（一）任务（单元）基本信息
课程名称 WLAN网络组建与优化
单元名称 模块一/任务1：认识无线网络
单元基本信息 4个学时，理论教学
单元教学目标 单元教学目标描述 对应课程目标编号 能力编号
了解无线网络的基本架构，无线网络特点、无线网络分类和WLAN标准组织 M1、M2、M3、M7 Z1、Z2、Z3、Z4、T1
（二）学情分析
学情分析 1.本任务参与对象为高职通信技术大二学生，对网络知识感兴趣,动手操作能力强,职业能力较缺乏,包括网络组网能力,信息化技能团队协作能力等有待提高。
2.具备基本的语言、文字表达能力但不具备很好的分析问题和解决问题的能力;知道将来从事职业与网络相关,但是具体从事岗位没有概念。
（三）教学重点难点
教学重点 掌握WLAN的概念：WLAN与WI-FI的关系。
WLAN无线网络的概念
WLAN标准组织
教学难点 理解WIFI与WLAN的关系
教学重点和难点解决措施 1.如果询问一般用户什么是802.11无线网络，他们可能会感到迷惑和不解，因为多数人习惯将这项技术称为Wi-Fi。Wi-Fi是一个市场术语，世界各地的人们使用“Wi-Fi”作为801.11无线网络的代名词。 Wi-Fi＝采用802.11技术的WLAN
2.通过对比各种802.11协议之间的不同点进行总结。
（四）教学设计和实施
教学设计和实施过程 1.课前准备
（1）课本预习
（2）划分小组
2.课中探究
（1）由老师通过问题回忆介绍计算机网络的发展历史、计算机网络分类、无线网络”的概念，举例说明身边常用的无线网络设备。
（2）由老师介绍无线网络设备的特点。
（3）采用短期记忆法让学生找出身边的无线网络设备，并进行总结。
（4）通过对比发现这些无线设备的特点。
（5）总结出WLAN网络的特点。
（6）熟悉WLAN的常用组织机构
K1+478～K1+5888段左侧片石混凝土挡土墙第1部分1页脚内容通睿广告传媒公司网络组建方案
目录
1 公司概述………………………………萧瑟秋风
2 需求分析………………………………萧瑟秋风
3 拓扑结构………………………………XXX
4 建设目标与规划………………………XXX
5 配置情况………………………………XXX
6 建设过程………………………………XXX
7 SWOT分析………………………………XXX
8 总结……………………………………XXX
K1+478～K1+5888段左侧片石混凝土挡土墙第1部分2页脚内容
一、公司概述：
（一）部门结构
（二）公司简介：
名称：通睿广告传媒公司
部门：总经理办公室、副总经理办公室2人
创作部50人
客户服务部40人
媒介部25人
财务部
人力资源部
总资产：600万
业务：广告业务经营和代理
二、需求分析
（一）用户需求与分析
通睿公司由七个部门组成（总经理，副经理，创业部，客户服务部，媒介部，财务部，人力资源部）。为了满足企业未来的发展需求，现在企业拥有100台计算机，需要分配给各部门，企业需要构建一个全新的网络。建立一个技术先进，满足企业管理和业K1+478～K1+5888段左侧片石混凝土挡土墙第1部分3页脚内容务的需求的企业网络系统。企业网的总体目标是实现办公的自动化，访问需要权限，可以和外进行通信连接，信息获取自动化。具体目标是企业各部门间不能进行访问，企业的一些重要资料可以受内网和外网的访问，建设财务网络管理，涉及网络管理等系统。并通过路由器与Internet连同。
（二）要求与指标
1、建立一个为各部门和企业员工为服务对象的网络平台，为企业各部门和员工提供高效的网络信息服务。网络具有传输数据，语音，图形和图像等多媒体信息功能，具备性能优越的资源共享功能。
2、 企业网各终端间具有快速交换功能，中心系统交换机采用虚拟网络技术，对网内用户具有分类控制功能。
1

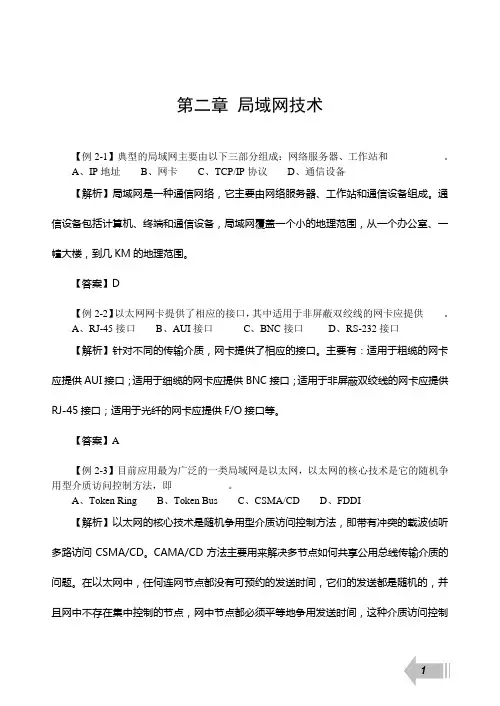

1 第二章 局域网技术
【例2-1】典型的局域网主要由以下三部分组成：网络服务器、工作站和___________。
A、IP地址 B、网卡 C、TCP/IP协议 D、通信设备
【解析】局域网是一种通信网络，它主要由网络服务器、工作站和通信设备组成。通信设备包括计算机、终端和通信设备，局域网覆盖一个小的地理范围，从一个办公室、一幢大楼，到几KM的地理范围。
【答案】D
【例2-2】以太网网卡提供了相应的接口，其中适用于非屏蔽双绞线的网卡应提供____。
A、RJ-45接口 B、AUI接口 C、BNC接口 D、RS-232接口
【解析】针对不同的传输介质，网卡提供了相应的接口。主要有：适用于粗缆的网卡应提供AUI接口；适用于细缆的网卡应提供BNC接口；适用于非屏蔽双绞线的网卡应提供RJ-45接口；适用于光纤的网卡应提供F/O接口等。
【答案】A
【例2-3】目前应用最为广泛的一类局域网是以太网，以太网的核心技术是它的随机争用型介质访问控制方法，即___________。
A、Token Ring B、Token Bus C、CSMA/CD D、FDDI
【解析】以太网的核心技术是随机争用型介质访问控制方法，即带有冲突的载波侦听多路访问CSMA/CD。CAMA/CD方法主要用来解决多节点如何共享公用总线传输介质的问题。在以太网中，任何连网节点都没有可预约的发送时间，它们的发送都是随机的，并且网中不存在集中控制的节点，网中节点都必须平等地争用发送时间，这种介质访问控制属于随机争用型方法。
【答案】C
【例2-4】有关网络描述正确的是______。
A、目前双绞线可以使用的距离最远，所以被普遍使用
B、目前双绞线价格低，所以被普遍使用
C、总线型网络使用令牌环，星型网络使用CSMA/CD
D、总线型网络使用令牌环，星型网络不使用CSMA/CD
百度文库

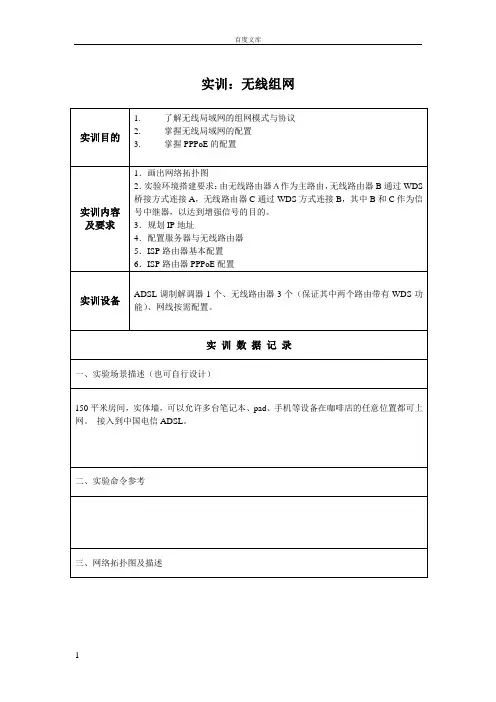

1 实训：无线组网
实训目的 1. 了解无线局域网的组网模式与协议
2. 掌握无线局域网的配置
3. 掌握PPPoE的配置
实训内容及要求 1．画出网络拓扑图
2．实验环境搭建要求：由无线路由器Ａ作为主路由，无线路由器B通过WDS桥接方式连接A，无线路由器C通过WDS方式连接B，其中B和C作为信号中继器，以达到增强信号的目的。
3．规划IP地址
4．配置服务器与无线路由器
5．ISP路由器基本配置
6．ISP路由器PPPoE配置
实训设备 ADSL调制解调器1个、无线路由器3个（保证其中两个路由带有WDS功能）、网线按需配置。
实 训 数 据 记 录
一、实验场景描述（也可自行设计）
150平米房间，实体墙，可以允许多台笔记本、pad、手机等设备在咖啡店的任意位置都可上网。 接入到中国电信ADSL。
二、实验命令参考
三、网络拓扑图及描述 百度文库
2
四、实验步骤
步骤及简述：
无线路由器B作中心路由器，无线路由器A,C与无线路由器B建立WDS连接
中心路由器B的设置：
百度文库
3
无线路由器A的设置，设置IP地址不能与B冲突
百度文库
4
百度文库
5
百度文库
6
百度文库
7
无线路由器C的设置
无线路由器C设置与A相同，只是IP地址不能与A，B相同
伍、实验总结
列举几个选项并描述其含义：
WDS无线分布式系统(WDS)的无线混合模式，可以支持在点对点、点对多点、中继应用模式下的无线访问点(AP)，同时工作在两种工作模式状态。即：+AP模式。
wds
无线局域网络创新的无线分布式系统(WDS)，改变了原有单一、简单的无线应用模式。比如：大型热点区域和企业用户选用无线WDS技术的解决方案的时候，可以通过各种可选的无线应用方式来连接各个AP，这样就大大提高了整个网络结构的灵活型和便捷性。特别值得一提的是：使无线网络使用者以购买最少无线设备，达到更多用途的功能实现。
