局域网组网实验报告一、实验目的本次实验的主要目的是通过搭建局域网的实验，掌握局域网组网原理和配置方法，培养实际操作能力，提高对网络通信的理论知识的应用能力。
二、实验设备与环境本次实验使用的设备包括：1. 交换机：Cisco 2960 Series Switch；2. 路由器：Cisco 1941 Series Router；3. 计算机：多台计算机，运行Windows操作系统；4.网线：用于连接设备的网线。
三、实验步骤及结果1.首先，将交换机和路由器连接起来。
首先将路由器的一端的网线连接到交换机的一个端口上，然后将交换机的另一个端口与计算机连接。
2. 对路由器进行基本设置。
通过串口线将计算机连接到路由器的Console端口上，使用超级终端软件进行连接。
在终端界面上进入特权模式，并进行基本设置，如设置路由器的主机名、IP地址、子网掩码等。
3.配置交换机。
在终端界面上进入交换机的配置模式，设置交换机的主机名、IP地址、子网掩码等。
4. 配置计算机的网络连接。
在Windows操作系统中，打开网络和共享中心，选择“更改适配器设置”。
找到本机的网络适配器，右键选择“属性”，然后选择“Internet 协议版本4 (TCP/IP)”，并配置IP地址、子网掩码、默认网关等。
5. 进行互联测试。
分别在两台计算机上打开命令提示符，使用“ping”命令进行互相ping通的测试。
如果可以正常ping通，则表示局域网已经搭建成功。
四、实验心得通过本次实验，我深入理解了局域网的组网原理和配置方法。
在实验过程中，我对交换机和路由器的功能和使用方法有了更深入的了解。
我学会了如何配置路由器和交换机的基本设置，以及如何配置计算机的网络连接。
通过互联测试，我了解到了网络设备之间的通信原理，并且成功搭建了一个功能正常的局域网。
通过这次实验，我不仅提高了实际操作能力，还加深了对网络通信的理论知识的应用能力。
五、结论通过本次实验，我掌握了局域网组网原理和配置方法，并成功搭建了一个功能正常的局域网。

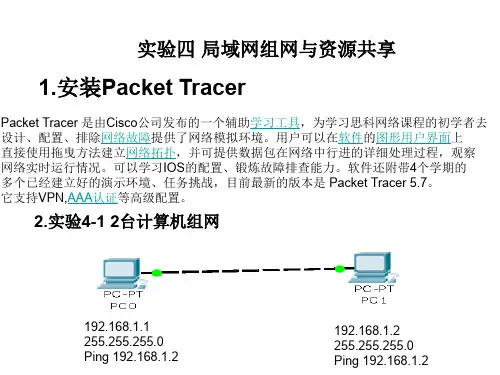

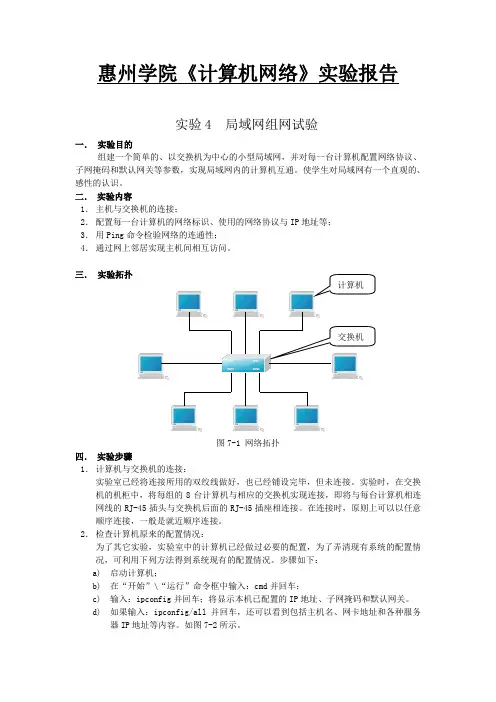

惠州学院《计算机网络》实验报告实验4 局域网组网试验一． 实验目的组建一个简单的、以交换机为中心的小型局域网，并对每一台计算机配置网络协议、子网掩码和默认网关等参数，实现局域网内的计算机互通。
使学生对局域网有一个直观的、感性的认识。
二． 实验内容1． 主机与交换机的连接；2． 配置每一台计算机的网络标识、使用的网络协议与IP 地址等； 3． 用Ping 命令检验网络的连通性； 4． 通过网上邻居实现主机间相互访问。
三． 实验拓扑图7-1 网络拓扑四． 实验步骤1． 计算机与交换机的连接：实验室已经将连接所用的双绞线做好，也已经铺设完毕，但未连接。
实验时，在交换机的机柜中，将每组的8台计算机与相应的交换机实现连接，即将与每台计算机相连网线的RJ-45插头与交换机后面的RJ-45插座相连接。
在连接时，原则上可以以任意顺序连接，一般是就近顺序连接。
2． 检查计算机原来的配置情况：为了其它实验，实验室中的计算机已经做过必要的配置，为了弄清现有系统的配置情况，可利用下列方法得到系统现有的配置情况。
步骤如下： a) 启动计算机；b) 在“开始”\“运行”命令框中输入：cmd 并回车；c) 输入：ipconfig 并回车；将显示本机已配置的IP 地址、子网掩码和默认网关。
d) 如果输入：ipconfig/all 并回车，还可以看到包括主机名、网卡地址和各种服务器IP 地址等内容。
如图7-2所示。
3． 配置网络标识:更改网络标识（计算机名）的目的，是使计算机名有一定意义并便于记忆与使用。
步骤如下：a) 右键点击“我的电脑”，在出现的快捷菜单中选择“属性”命令；b) 在打开的“系统属性”对话框架中点击“网络标识”选项卡，如图7-3所示，再点击“属性”按钮；c) 在打开的“标识更改”对话框中，即可更改网络标识，即计算机名。
最后点击“确定按钮”。
如图7-4所示。
4．一般都是使用TCP/IP协议，配置TCP/IP协议的方法如下：a)选择“开始”\“设置”\“控制面板”\“网络和拨号连接”命令，或者右键点击“网上邻居”，再点击“属性”按钮，打开“网络与拨号连接”对话框，如图7-5所示。
实验四虚拟局域网的基本配置一、实验目的1、了解虚拟局域网的作用。
2、掌握在一台交换机上划分VLAN的方法和跨交换机的VLAN的配置方法；3、掌握Trunk端口的配置方法。
4、了解VLAN数据帧的格式、VLAN标记添加和删除的过程。
二、实验内容在一台交换机上划分VLAN和跨交换机上划分VLAN并进行配置，配置Trunk 端口并实现VLAN间的通信三、实验环境安装有wireshark软件的联网计算机1台。
四、实验步骤1、一台交换机上划分VLAN并实现同一VLAN间的通信（1）创建网络拓扑（例如下图）（2）vlan的基本配置（3）配置各台计算机的IP地址（4）验证同一Vlan中的两台计算机能否通信，不同VLan之间的计算机能否通信，并将结果记录下来。
即PC1 ping PC2，PC1 ping PC3，观察能否ping通？2、跨交换机的VLAN的划分按照下图连接好设备，配置各台计算机的IP地址。
配置S1和S2，各自划分VLan2和VLan3。
此时，PC1 ping PC3，PC2ping PC4，观察能否ping通？3、Trunk端口的配置配置交换机上的Trunk端口。
将S1的GE1/0/24和S2的GE1/0/24的接口类型配置成Trunk类型，并且允许VLan2和VLan3通过。
此时，再次测试PC1ping PC3，PC2 ping PC4，观察能否ping通？4、VLAN间通信在上一部分实验的基础上继续进行。
在交换机S1上配置VLan2和VLan3的接口IP地址，VLan2接口的IP地址配置为192.168.6.1/24，VLan3接口的IP地址配置为192.168.7.1/24按照图三配合各台计算机的默认网关地址。
此时，PC1 ping PC4，PC2 ping PC3，观察能否ping通？答案是肯定的。
实现了不同vLan之间的通信。
五、实验结果1、一台交换机上划分VLAN并实现同一VLAN间的通信（1）创建网络拓扑（2）Vlan的基本配置（3）配置各台计算机的IP地址（4）验证PC1 ping PC2 可以ping通PC1 ping PC3 不能ping通2、跨交换机的VLAN的划分（1）配置各台计算机的IP地址（2）配置S1和S2，各自划分VLan2和VLan3（3）PC1 ping PC3 不通PC2ping PC4 不通3、Trunk端口的配置配置交换机上的Trunk端口。
