2018结构力学试题及答案汇总(完整版)

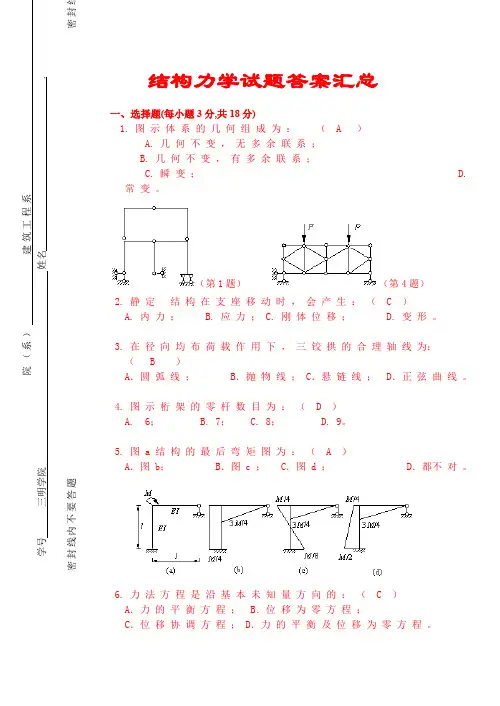

—1—院（系）学号姓名.密封线内不要答题密封结构力学试题答案汇总结构力学课程试题(B)卷考试成绩题号一二三四成绩得分一、选择题(每小题3分,共18分)1.图示体系的几何组成为：（） A.几何不变，无多余联系； B.几何不变，有多余联系； C.瞬变； D.常变。2.静定 结构在支座移动时，会产生：（）A.内力； B.应力；C.刚体位移； D.变形。3.在径向均布荷载作用下，三铰拱的合理轴线为：（）A．圆弧线； B．抛物线；C．悬链线； D．正弦曲线。4.图示桁架的零杆数目为：（）A. 6； B.7； C.8； D.9。

—2— 5.图a结构的最后弯矩图为：（）A．图b； B．图c；C．图d； D．都不对。6.力法方程是沿基本未知量方向的：（）A．力的平衡方程； B．位移为零方程；C．位移协调方程；D．力的平衡及位移为零方程。二、填空题（每题3分,共9分）1.从几何组成上讲，静定和超静定结构都是_________体系，前者_________多余约束而后者_____________多余约束。2.图b是图a结构________截面的_______影响线。3.图示结构AB杆B端的转动刚度为________,分配系数为________,传递系数为_____。 三、简答题（每题5分，共10分）1.静定结构内力分析情况与杆件截面的几何性质、材料物理性质是否相关？

—3—为什么？2.影响线横坐标和纵坐标的物理意义是什么？四、计算分析题，写出主要解题步骤(4小题,共63分)1.作图示体系的几何组成分析（说明理由），并求指定杆1和2的轴力。（本题16分）2.作图示结构的M图。（本题15分）3.求图示结构Ａ、Ｂ两截面的相对转角，EI＝常数。（本题16分）4.用位移法计算图示结构，并作M图，E=常数。（本题16分）

—4—说明：请将答案写在答题纸上。一、选择题题号123456答案二、填空题1.2.3.三、简答题试卷B答案及评分标准一、选择题(每小题3分,共18分)1.A； 2.C； 3.A； 4. D；5.A；6.C。二、填空题（每题4分,共8分）1.几何不变，无,有；2.B，剪力 ；3. i , ,-1。三、简答题（每题5分，共10分）

—5—1.答：因为静定结构内力可仅由平衡方程求得，因此与杆件截面的几何性质无关，与材料物理性质也无关。2.答：横坐标是单位移动荷载作用位置，纵坐标是单位移动荷载作用在此位置时物理量的影响系数值。三、计算分析题，写出主要解题步骤(4小题,共63分)（本题16分）1.本体系为无多约束的几何不变体系。（4分）FN1=-FP（6分）；FN2=（6分）。（本题15分）2.（5分）杆DC、CB （各3分）；杆AC （3分）（本题16分）3. （4分）

—6— （4分） （8分）（本题16分）4.试卷1一、是非题（每题2分，共10分）1．功的互等定理仅适用于线性变形体系。 ( )

—7—2.对图2中a图所示桁架用力法计算时，取图b作为基本体系(杆AB被去掉),则 其典型方程为：。（ ） 图2 图33．图3所示梁在一组移动荷载组作用下，使截面K产生最大弯矩的最不利荷载 位置如图（a）所示。 （ ）4.图示结构用位移法求解时，基本未知量数目为3，用力法求解，则基本未知量 数目为5。 （ ） 5. 位移法典型方程的右端项一定为零。（）二、填空题（共18分）1．图1所示体系是________________体系，它有______个多余约束。（4分） 图1 图2

—8—2．图2所示桁架杆1的内力为。（4分）3．力法方程中柔度系数代表 ，自由项代表 。（4分）4．已知荷载作用下结构的M图如图所示，画出其剪力图。 （6分 图4 M图 Q图 三、作图示结构的M、Q图。d=2m。（20分）四、用力法计算，并作图示对称结构M图。EI=常数。（20分）

—9—五、用位移法计算图示刚架，并画出M图。（20分）六、作图示梁的的影响线，并利用影响线求给定荷载作用下的值。(12分) 课程名称：结构力学I（样卷解答）考试班级：土木02（1、2、3建）

—10—一、是非题（每题2分，共10分）1．()2.()3．()4．()5．()二、填空题（共18分）1．_几何不变体系（3分），0（1分）2．0（4分）3．基本结构在作用下产生的沿的位移（2分）基本结构在仅荷载作用下产生的沿的位移（2分）4．（6分）正负号各1分三、（20分）支座反力20KN,10KN,20KN,10KN每个图形10分，每根杆2分

—11—每根杆符号错扣1分四、．（20分）（2分）（3分）力法方程（2分）（2分）（2分）系数：（2分）（2分）解得：（1分）最后弯矩图

—12—（4分）选择其它基本体系可参照以上给分。五、（20分）（3分）（2分）

—13—（4分）（2分）MP图（2分）,,,（6分）（1分）(1分)最后弯矩图六、．（12分）（7分）（5分）试卷2

—14—一、选择题（本题共五题，每题4分，共20分。在每小题给出的四个选项中，只有一项符合题目要求。把所选项前的编号填在括号内）1、图1所示的体系是（ ）①无多余约束的几何不变体系；②有多余约束的几何不变体系；③几何瞬变体系；④几何可变体系，但不是几何瞬变体系。 图1 2、如图2所示的结构在外力作用下，CD杆D端的剪力（ ）①②③④

—15—图23、如图3所示结构，若支座B产生位移，则该结构将（）①不产生位移；②产生内力；③不产生内力；④产生变形。 图34、用力法解图4所示结构的未知量个数为（ ）① 5个；② 6个；③9个；④12个；

—16—图4 5、位移法方程的实质是（ ）①平衡方程；②位移方程；③物理方程；④平衡方程与位移方程。二、填空题（本题共5题，每题4分，共20分。把正确的答案填在题中横线上） 1、原为几何可变体系，经 位移后又成为几何不变的体系称为 体系。 2、如图5所示桁架中的零杆 根。 图5 3、用虚功原理导出计算结构在作用下位移的单位载荷法时，其虚程中的位移和变形是由 引起的，而作虚功的力是 及其产生的内力。 4、力法方程就其性质而言，属于 方程，方程中的载荷项表示基本结构在载荷作用下沿 。5、图6所示刚架，假定忽略所有杆件的轴向变形，按位移法求解时，有

—17— 个独立的角位移未知量和有 个独立的线位移未知量。图6三、计算题（共60分）1、作图7示刚架弯矩、剪力图。(15分) 图72、利用影响线求图8多跨静定梁C截面的弯矩值。（10分）

—18—图8 3、求图9多跨静定梁的D截面的竖向位移。 图94、用力法解图10示刚架，并作刚架的最后弯矩图。 图10

—19— 5、用位移法解图11示刚架，并绘刚架弯矩图。 图11课程名称：函授本科结构力学（样卷解答） 一、选择题1、①2、② 3、③4、③ 5、① 二、填空题 1、 微小 、几何 、瞬变2、12 3、 实际荷载 ，虚加的单位力 4、 位移 、方向上的位移 5、4 、2 三、计算题（共60分）1、作图7示刚架弯矩、剪力图。(15分)

—20—图7解：（1）求支反力（3分） （2）作图（6分）（3）作图（6分）

—21— 2、利用影响线求图8多跨静定梁C截面的弯矩值。（10分）图8 解：（1）作影响线（４分）（2）求 （6分）

—22— （下侧受拉）3、求图9多跨静定梁的D截面的竖向位移。 图9

—23— 解： （同侧） （同侧） （异侧） 4、用力法解图10示刚架，并作刚架的最后弯矩图。 图10

—24—解：（1）对称的2次超静定刚架 （2）取基本结构如图 （3）利用对称性列力法方程 （3分） （4）求

—25— 将以上系数代入方程求解得： （7分） （5）用控制截面弯矩，作弯矩图 （5分） （左侧受拉） （右侧受拉） （右侧受拉） （左侧受拉）5、用位移法解图11示刚架，并绘刚架弯矩图。

—26— 图11解：（1）确定位移法基本未知量为： 刚结点C的转角，BC杆的水平位移， （2）加上附加约束形成位移法基本结构如图 （3）列位移法方程 （2分）

—27— （4）作图，求 ， （5）令作图，求

—28—（6）令作图，求

—29—位移法方程是： 求得： （7）用控制截面弯矩，作弯矩图 （左侧受拉） （右侧受拉）土木建筑工程学院 函授04级土木工程（专科样卷）

—30—一、判断题（每小题2分，共8分）1．两个弯矩图的叠加不是指图形的简单拼合，而是指两图对应的弯矩纵矩叠加。（ ）2．位移法以结点力为基本未知量。（ ）3．n次超静定结构，任意去掉n个多余约束均可作为力法基本结构。（ ）4．位移法的典型方程与力法的典型方程一样，都是变形协调方程。（ ）二、单项选择题（每题4分，共16分）1．下图所示体系为（ ）（A）几何可变体系 （C）无多余约束的几何不变体（B）瞬变体系 （D）有多余约束的几何不变体 2．图示超静定结构，如果用力法求解，则基本未知量个数为（），如果用位移法求解，则基本未知量个数为（）。A．1个B．2个C．3个D．5个

—31—3．下列图乘正确的是（）4．下图所示虚拟力状态可求出（ ）（A）A，B两点的相对线位移 （B）A，B两点位移（C）A，B两截面的相对转动 （D）A点线位移三、填空题（每题4分，共16分）

—32—1．一根链杆有 个约束，一个铰支座有 个约束，一个固定支座有 个约束，一个定向支撑 个约束。2．下图所示桁架中内力为零的杆分别为 杆。3．力法方程中柔度系数代表 ，自由项代表 。4．力法以 为基本量，位移法以 为基本量。 四、作图题（本题15分）作图示刚架的轴力，剪力，弯矩图

—33— 五、计算题（本题15分）求结点C的水平位移，设各杆EA相同。 六、计算题（本题15分）用力法计算图示结构，并作弯矩图。

—34— 七、计算题（本题15分）用位移法计算图示结构，并作弯矩图。土木建筑工程学院 函授04级土木工程（专科样卷解答） 一、判断题（每小题2分，共8分）1.(√)2.（×）3．（×）4．（×）二、单项选择题（每题4分，共16分）1．（B）2．（D）（B）3．（B）4．（A）三、填空题（每题4分，共16分）

—35—1．1，2，3，2。2．AF、BF、BE、CE。3．由单位力Xj=1产生的沿Xi方向的位移，由荷载产生的沿Xi方向的位移。4．多余未知力，独立的结点位移四、作图题（本题15分）作图示刚架的轴力，剪力，弯矩图 解：（1）求解支座反力由，得 由，得由，得（2）作内力图

—36— 五、计算题（本题15分）求结点C的水平位移，设各杆EA相同。 解：由，得由，得由，得在C处虚设单位力，求出各杆轴力如图所示：

—37— 六、计算题（本题15分）用力法计算图示结构，并作弯矩图。解：图示结构为一次超静定结构，取基本结构如下图：

—38— 计算其系数及自由项为：

—39—列力法方程： 解得：杆端弯矩：，，， 七、计算题（本题15分）用位移法计算图示结构，并作弯矩图。

—40— 解：（1）此刚架有一个角位移，一个线位移（2）杆端转角位移方程为： （3）取结点B为脱离体由，，得： ① （4）取BC杆为脱离体由，，，得： ②
