泥浆泵技术参数

  • 格式：doc
  • 大小：77.00 KB
  • 文档页数：9

SNC-H300型水泥车主要技术参数

发动机：6120、6135 转速：2000 r/min

型式：卧式双缸双作用活塞泵

变速箱档位 活塞直径（㎜）

φ100 φ127

排量m3/min 压力MPa 排量m3/min 压力MPa

II 0.15 30 0.27 16

III 0.26 17.5 0.44 10

IV 0.42 10.5 0.72 6

V 0.68 6.5 1.15 4

AC-400C型泥浆泵主要技术参数

型号: AC-400C 最大输入功率:198.5KW(270马力)

柱塞泵水功率：171.3KW (233马力)

柱塞直径:(㎜) φ90、φ100、φ115 柱塞冲程：200㎜

减速比:3.05

柴油机型号：MWMTBD234V8曼海姆柴油机

柴油机工作转速在:1800r/min---303KW(412马力)

技术参数：

档

数 柱塞每分钟冲数 柱塞直径（㎜）

φ90 φ100 φ115

排量Q

L/min 压力P

Mpa

(kgf/cm2) 排量Q

L/min 压力P

Mpa

(kgf/cm2) 排量Q

L/min 压力P

Mpa

(kgf/cm2)

I 68.3 261 39.4

(402) 322 32.0

(326) 425 24.2

(247)

II 122 465 22.1

(225) 575 17.8

(182) 760 13.5

(138)

III 192 733 14

(143) 905 11.4

(116) 1197 8.6

(88)

胜利油田恒达机械制修有限公司

2011年05月26日

ZYT5140/HT350型水泥车主要技术参数

型号:3XJB35/350

柱塞直径: φ85、φ100

柴油机转速:1800r/min

变速箱档 汽车变速箱档 泵冲次 φ85 φ100

排量 压力 排量 压力

L/min m3/h Mpa L/min m3/h Mpa

I I 17 37 2.22 18.5 51 3.06 13.5

II 26 55 3.30 18.5 78 4.68 13.5

III 45 117 7.02 18.5 135 8.10 13.5

IV 76 164 9.84 18.5 227 13.62 13.5

V 117 253 15.18 17.1 350 21.00 12.3

II I 31 84 5.04 18.5 93 5.58 13.5

II 48 104 6.24 18.5 144 8.64 13.5

III 83 179 10.74 18.5 248 14.86 13.5

IV 140 303 18.18 14.3 419 25.14 10.3

V 218 471 28.26 9.2 652 39.12 6.6

胜利油田恒达机械制修有限公司

2011年04月26日

ACF/700型水泥车主要技术参数

型号:3PC-700 最大输入功率:224KW

柱塞直径: φ100㎜ 柱塞行程:240㎜

水功率:200KW 减速比:4.059

柴油机工作转速在：1800r/min

档位 冲次 排量L/min 压力

I 32.5 184 70

II 43.6 246 52.5

III 58.6 331 39

IV 77.6 438 27

V 103.5 584 22

VI 139.2 786 16

VII 187 1056 12

VIII 247.6 1398 9

胜利油田恒达机械制修有限公司

2011年04月26日

ZYT5140/HT350型水泥车主要技术参数

型号:3XJB35/350

柱塞直径: φ80、φ90 、φ100

柴油机转速:2200r/min

最大扭矩转数:1100-1600r/min

三缸柱塞泵主要技术规范:

1.最大工作压力: 40МPa

2.最大柱塞直径： φ80、φ90 、φ100

3.柱塞冲程： 160

4.泵内减速比： 4.5

5.水功率: 100KW

以上泵为撬装式，不需要主车，这样减少了主车的费用，作业时运到井场，作业完毕再运走。

胜利油田恒达机械制修有限公司

2006年3月10日

φ85 φ100

排量 压力 排量 压力

L/min m3/h Mpa L/min m3/h Mpa

37 2.22 18.5 51 3.06 13.5

55 3.30 18.5 78 4.68 13.5

117 7.02 18.5 135 8.10 13.5

164 9.84 18.5 227 13.62 13.5

253 15.18 17.1 350 21.00 12.3

84 5.04 18.5 93 5.58 13.5

104 6.24 18.5 144 8.64 13.5

179 10.74 18.5 248 14.86 13.5

撬装式水泥车价格

1、 MWMTBD234V8/AC-400C型水泥车

全新价格：92（万元）

2、 MWMTBD234V8/AC-400C型水泥车

大修价格：39（万元）

3、 ZYT5140/HT350型水泥车

全新价格：38（万元）

备注:以上价格中包含17%增值税。

胜利油田恒达机械制修有限公司

2006年3月10日

水泥车改造选型对比

根据水泥车改造报价情况分析

第一种：MWMTBD234V8/AC-400C全新价格为92万元，

此种设备选用机型为：

1、MWMTBD234V8曼海姆柴油机；

2、水泥泵为：AC-400C；

3、此机型造价高的原因是：离合器选用了美国原装进口的艾里森液力变矩器，此离合器从材料到以后的维修费用都是极其高的，从经济利益出发，此机型不是我们经营单位的首选。

第二种：MWMTBD234V8/AC-400C大修机价格为：39万元，

此种设备选用机型为：

1、MWMTBD234V8曼海姆柴油机；

2、水泥泵为：AC-400C；

3、此机型离合器选用了国产液力离合器，此离合器造价低，维修方便且经济耐用，对水泥泵和变速箱能起到保护作用，操作全部是电控制，不须频繁换挡。

4、此机型造价低的原因是：除离合器、高压管线、阀门是新的外，其他的全部是大修机。虽然是大修机，成色也有70%-80%新，价格只有全新的40%，即经济有耐用。（我公司为孤东改造的即是此机型，从现场使用情况对比，此机型评价很好）。 第三种：ZY5140/HT350型全新价格为：38万元，

此种设备选用机型为：

1、WD615/56型斯太尔柴油机；

2、水泥泵为：HT350；

3、此机型的变速箱选用了挂式变速箱，同水泥泵是一整体，不须变挡，它是根据柴油机的转速来控制压力的，即转速越高压力也越高。

4、 此机型体积小，造价低，且经济耐用。

附录：各机型的生产厂家：

1、 曼海姆柴油机：河南柴油机厂

2、 斯太尔柴油机：潍坊柴油机厂

3、 水泥泵： 四川、甘肃

胜利油田恒达机械制修有限公司

2006年3月23日

合集下载

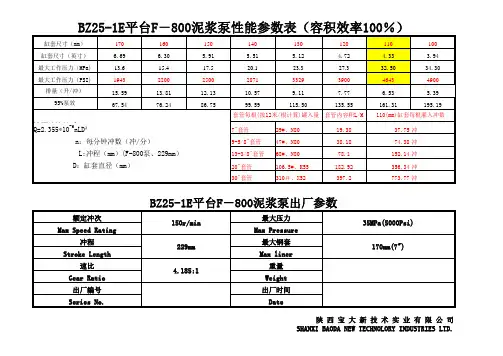

BH-800泥浆泵性能参数表

BH-800泥浆泵性能参数表

缸套尺寸（mm）170160150140130120110100

缸套尺寸（英寸）6.696.305.915.515.124.724.333.94最大工作压力（MPa)13.615.417.520.123.327.332.5034.30

最大工作压力（PSI)19432200250028713329390046434900排量（升/冲）15.5913.8112.1310.579.117.776.535.3995%泵效67.5476.2486.7599.59115.50135.55161.31195.19套管内容积L/M

排量计算公式：Q=2.355*10-6nLD²7"套管29#、N8019.3837.75冲

9-5/8"套管47#、N8038.1874.38冲

13-3/8"套管68#、N8078.1152.14冲

20"套管106.5#、K55182.92356.34冲30"套管310＃、X52397.2773.77冲 D：缸套直径（mm）

额定冲次最大压力

冲程Stroke Length n：每分钟冲数（冲/分）BZ25-1E平台F－800泥浆泵性能参数表（容积效率100％）

套管每根(按12米/根计算)罐入量110(mm)缸套每根灌入冲数

最大钢套Max linerMax Pressure L:冲程（mm）(F-800泵、229mm）

BZ25-1E平台F－800泥浆泵出厂参数

重量Weight出厂时间Date速比Gear Ratio出厂编号Series No.150r/min35MPa(5000Psi)

170mm(7")

陕 西 宝 大 新 技 术 实 业 有 限 公 司SHANXI BAODA NEW TECHNOLORY INDUSTRIES LTD.229mm

4.185:1Max Speed Rating

F系列泥浆泵参数[修订]

F系列泥浆泵参数[修订]

F-2200HL泥浆泵000000002005年,宝石机械研制成功国内首创和具有自主知识产权的F-2200HL泥浆泵，主要配套9000米以上超深、特深井钻机以及海洋钻机。00000000000 宝石机械是国内最大的泥浆泵生产制造商，已形成F500-2200产品系列。连续多年泥浆泵产量、市场

占有居全球首位。F-2200HL三缸单作用大功率、高压力钻井泵最大功率2200马力，最高工作压力52兆帕，

最大排量77.65升/秒，是我国具有自主知识产权的高新技术产品，也是我国目前功率最大、泵压最高、排

量最大的钻井泵，填补了我国大功率、高压力钻井泵研制领域的空白，被列入中国企业新纪录。000000000000

F-1600泥浆泵( i=4,206)00000000000

F-1300、F-1600泥浆泵

我厂自行设计制造的F-1300、F-1600泥浆泵，具有与LTV公司同类FB系列泵相同的制造技术要求和

质量水平，保持了F-500、800、1000泥浆泵结构先进、体积小、使用可靠、易于维修保养的特点。为了减轻钻井工人的劳动强度，方便现场操作，将缸套设计成从机架上方装入，并在机架上配置了小吊车，供拆

卸更换缸套时使用，小吊车最大起重量为500kg。F-1300、F-1600泥浆泵的吸入口为12"法兰。0000000000

F-1300、F-1600泥浆泵使用API 7#阀，吸入阀和排出阀可以互换。液缸材料为合金钢锻件，每台泵的三个液缸可互换。直通式液缸即阀上阀的结构设计，减少了液缸的体积，提高了容积效率。若用户要求，可对液缸表面做化学镀镍处理，以增强其抗腐蚀性能。00000000000

F-1600性能参数

冲数/分 额定功率 缸套直径(mm)和额定压力(MPa,kgf/cm2)

180 170 160 150 140 (130)

22.7 232 25.5 260 28.8 294 32.7 334 34.3 350 34.3 350

泥浆泵选型的性能参数

泥浆泵选型的性能参数

泥浆泵选型的性能参数

怎样根据工矿环境选择适合型号的泥浆泵，这是顾客最先要考虑的问题，也是最关键的，这直接关系到以后设备的使用状况。性能参数(流量、扬程等)是泥浆泵选型的重要依据，它直接关系到整套设备的生产能力和输送能力。

1、泥浆泵流量Q 主要考虑客户产能需求，以及资金状况等因素。

2、泥浆泵扬程H 所在工矿环境下对介质的垂直提升高度(需考虑管损因素)。

3、泥浆泵进口压力和出口压力 进、出口压力指泵进、出口法兰处的压力。进、出口压力的大小影响到壳体和轴封耐压的要求。

4、输送介质情况 所输送介质的颗粒大小、硬度、稠度等，这些因素直接决定了泥浆泵类型选择，适合立式、潜水、还是卧室的。

泥浆泵的挑选是一个细致的工作，在挑选的时候，有五点是需要进行考虑的，这五点问题都有什么呢?

1、流量

流量的大小关乎着泵的生产能力和输送能力，在选择的时候，是需要作为重要的依据进行考虑。

2、装置系统

装置系统所需的扬程是选泵的又一重要性能数据，一般要用放大5%—10%余量后扬程来选型。

3、液体性质

液体性质，包括液体介质名称，物理性质，化学性质和其它性质，介质中固体颗粒直径和气体的含量等，这涉及到系统的扬程，有效气蚀余量计算和合适泵的类型：化学性质，主要指液体介质的化学腐蚀性和毒性，是选用泵材料和选用那一种轴封型式的重要依据。

4、管路布置

管北路布置的长度、材料、管件的规格等都是需要进行考虑的。

5、运转条件

操作条件的内容很多，如液体的操作T饱和蒸汽力P、吸入侧压力PS(绝对)、排出侧容器压力PZ、海拔高度、环境温度操作是间隙的还是连续的、泵的位置是固定的还是可移的。

泥浆泵使用说明书

泥浆泵使用说明书

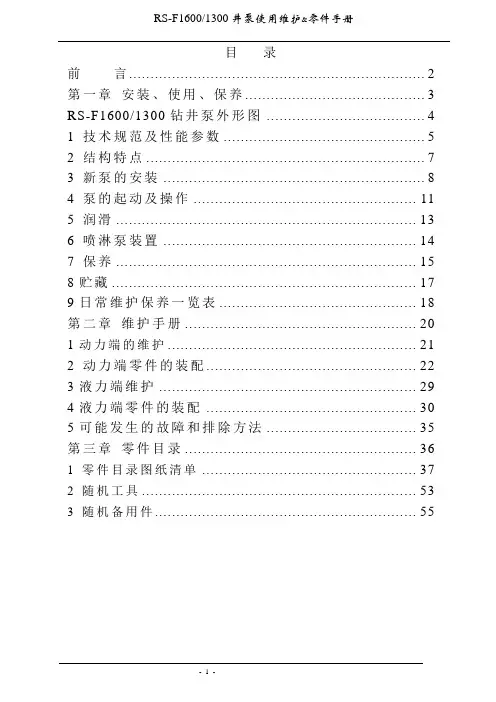

RS-F1600/1300井泵使用维护&零件手册
